Hier finden Sie die Sicherungskasten-Belegung für den Citroën C3 der Baujahre 2017 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Citroën C3 2017-2019 ..
Die Sicherung des Zigarettenanzünders (Steckdose) im Citroen C3 ist die Sicherung F32 (vordere 12-V-Buchse) im Sicherungskasten 2 der Instrumententafel (unterer Sicherungskasten).
Sicherungskästen des Armaturenbretts

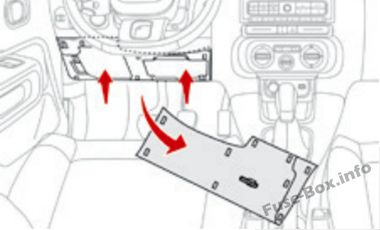

Fahrzeuge mit Linkslenkung:
Die 2 Sicherungskästen befinden sich im unteren Armaturenbrett unterhalb des Lenkrads.
Lösen Sie die Abdeckung, indem Sie oben links und dann rechts ziehen.

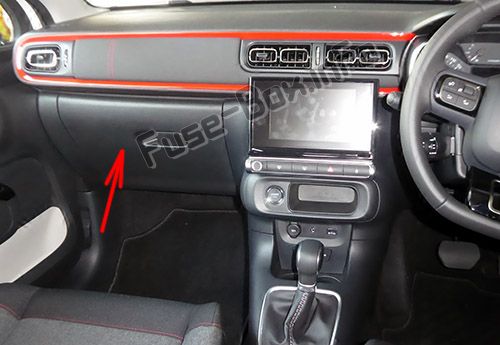

Fahrzeuge mit Rechtslenkung:
Die 2 Sicherungskästen befinden sich im unteren Armaturenbrett im Handschuhfach.
Öffnen Sie den Handschuhfachdeckel, lösen Sie die Schutzabdeckung, lösen Sie die Abdeckung vollständig und drehen Sie sie um.

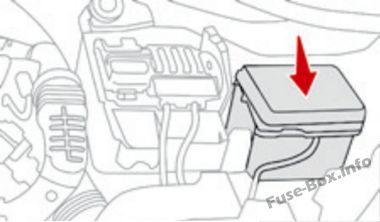

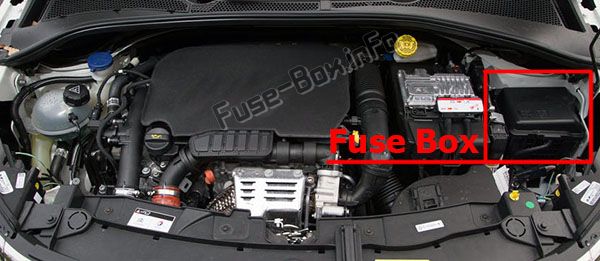

Motorraum
Es befindet sich im Motorraum in der Nähe der Batterie.
ad vertisements
2017
Dashboard Sicherungskasten 1 (oberer Sicherungskasten)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 1
| № | Bewertung (A) | Funktionen |
|---|---|---|
| F29 | – – | Nicht benutzt. |
| F30 | 30 | Beheizte Heckscheibe. |
| F31 | 10 | Beheizte Spiegel. |
| F32 | – – | Nicht benutzt. |
| F33 | 40 | Elektrische Fensterheber vorne. |
| F34 | 40 | Elektrische Fensterheber hinten. |
| F35 | 30 | Beheizte Vordersitze (außer UK) |
| F36 | – – | Nicht benutzt. |
| F37 | – – | Nicht benutzt. |
| F38 | – – | Nicht benutzt. |
| F39 | – – | Nicht benutzt. |
| F40 | – – | Nicht benutzt. |

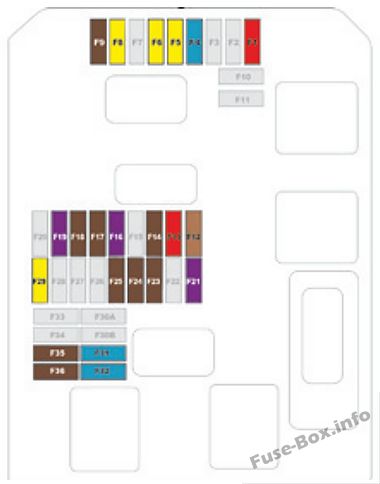

Dashboard Sicherungskasten 2 (unterer Sicherungskasten)
Zuordnung der Sicherungen im Dashboard-Sicherungskasten 2
| № | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 10 | Elektrochromatischer Innenspiegel, beheizte Heckscheibe, Partikelfilterpumpe (Diesel), Parksensoren, Servolenkung, LPG-System, Kupplungspedalschalter, Außenspiegelverstellung. |
| F10 (+) -F11 (Gnd) | 30 | Verriegeln / Entriegeln der Türen und der Tankklappe (je nach Motor). |
| F13 | 10 | Regen- und Sonnensensor, Klimaanlage, Frontkamera. |
| F14 | 5 | Alarm, Telematikeinheit. |
| F 16 | 3 | Automatischer Gangwahlschalter, Bremspedalschalter, Stop & Start-System. |
| F17 | 5 | Instrumententafel, Fahrschulmodul. |
| F18 | 5 | Klimaanlage, Gangwahl-Positionsanzeige (Automatikgetriebe). |
| F19 | 3 | Lenkung montierte Bedienelemente. |
| F21 | 3 | START / STOP-Schalter oder -Taste. |
| F23 | 5 | Sicherheitsgurte nicht angelegt Warnleuchten anzeigen. |
| F24 | 5 | Parksensoren, Rückfahrkamera, Telematikbildschirm. |
| F25 | 5 | Airbag-Steuergerät. |
| F29 | 20 | Audio-Telematik-System. |
| F31 | 15 | Audiosystem (Zubehör). |
| F32 | 15 | Front 12 V Steckdose. |
| F35 | 5 | Scheinwerferhöhenverstellung, Diagnosebuchse, zusätzliche Heizung (je nach Ausstattung). |
| F36 | 5 | Frontkartenleselampe. |
| F4 | 15 | Horn. |
| F6 (+) -F5 (Gnd) | 20 | Waschpumpe für Front- und Heckscheibe. |
| F8 | 20 | Heckscheibenwischer. |
| F9 | 5 | Fronthöflichkeitslampe. |
ad vertisements

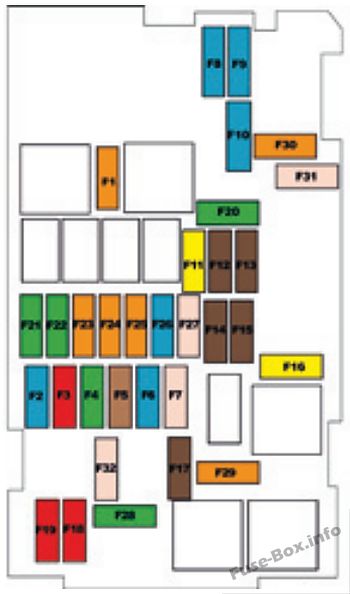

Motorraum
Zuordnung der Sicherungen im Motorraum
| № | Bewertung (A) | Funktionen |
|---|---|---|
| F1 | 40 | Klimaanlage. |
| F10 | 15 | Motorsteuerung. |
| F11 | 20 | Motorsteuerung. |
| F12 | 5 | Motorsteuerung. |
| F13 | 5 | Motorsteuerung. |
| F14 | 5 | Batterieladestatuseinheit (abhängig vom Motor). |
| F15 | 5 | Nicht benutzt. |
| F 16 | 20 | Nebelscheinwerfer. |
| F17 | 5 | Motorsteuerung. |
| F18 | 10 | Rechter Fernlichtscheinwerfer. |
| F19 | 10 | Scheinwerfer des linken Fernlichts. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Motorsteuerung. |
| F21 | 30 | Anlasser (je nach Motor). |
| F22 | 30 | Nicht benutzt. |
| F23 | 40 | Anlassereinheit (mit Stop & Start und je nach Motor). |
| F24 | 40 | Fahrgastraum Sicherungskasten. |
| F25 | 40 | Anhängerkupplung Vorausrüstung. |
| F26 | 15 | Automatikgetriebe oder LPG-System. |
| F27 | 25 | Integrierte Systemschnittstelle (BSI). |
| F28 | 30 | Diesel-Abgasreinigungssystem (AdBlue). |
| F29 | 40 | Scheibenwischer. |
| F3 | 50 | Fahrgastraum Sicherungskasten. |
| F30 | 40 | Diesel-Vorheizgerät. |
| F31 | 80 | Zusätzliche Heizung (je nach Ausstattung). |
| F32 | 80 | Servolenkung. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Integrierte Systemschnittstelle (BSI). |
| F6 | 60 | Lüfterbaugruppe. |
| F7 | 80 | Integrierte Systemschnittstelle (BSI). |
| F8 | 15 | Motorsteuerung. |
| F9 | 15 | Motorsteuerung. |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Citroën C3?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
