In diesem Artikel betrachten wir den Citroën C3 der zweiten Generation, der von 2009 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Citroen C3 2009, 2010, 2011, 2012, 2013, 2014 und 2015 , um Informationen über den Standort des zu erhalten Sicherungsklappen im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Citroën C3 2009-2016
Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen F9 im Sicherungskasten der Instrumententafel (seit 2012 auch die Sicherung F8).
Position des Sicherungskastens
Armaturenbrett Sicherungskasten

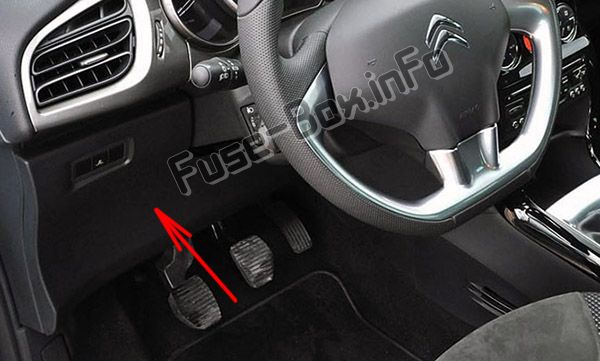

Fahrzeuge mit Linkslenkung:
Sie befinden sich im unteren Armaturenbrett (linke Seite).

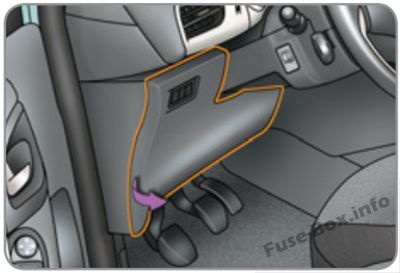

Lösen Sie die Abdeckung, indem Sie an der Seite ziehen, und entfernen Sie die Abdeckung vollständig.

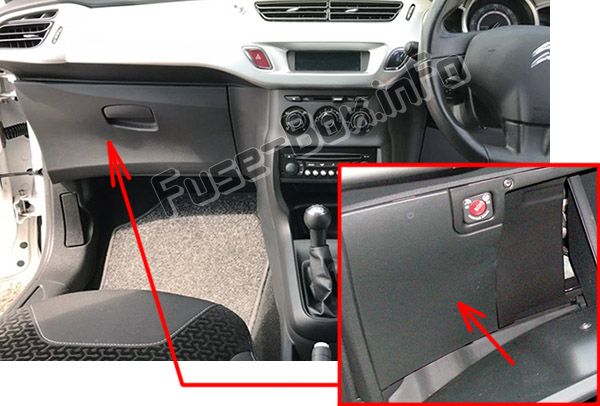

Fahrzeuge mit Rechtslenkung:
Sie befinden sich im unteren Bereich des Armaturenbretts (linke Seite).

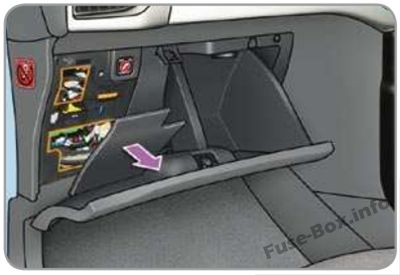

Öffnen Sie den Handschuhfachdeckel, lösen Sie die Sicherungskastenabdeckung, indem Sie an der Seite ziehen, und entfernen Sie die Abdeckung vollständig.

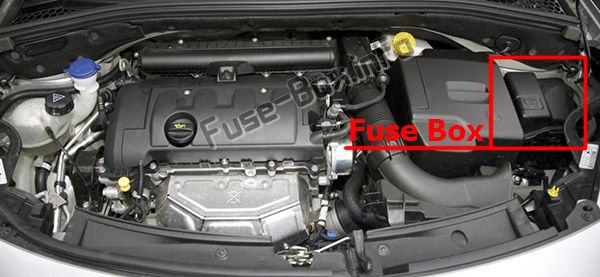

Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (linke Seite).
Sicherungskastendiagramme
ad vertisements
2009

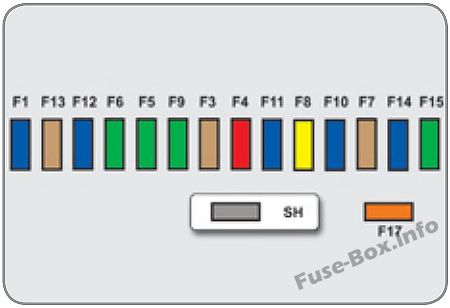

Instrumententafel
Zuordnung der Sicherungen im Dashboard-Sicherungskasten (2009)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Klimaanlage, Kupplungsschalter, elektrochromatischer Spiegel, Partikelfilterpumpe (Diesel), Diagnosebuchse, Luftstromsensor (Diesel). |
| F5 | 30 A. | Elektrische Fensterscheibe, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Fensterhebermotor vorne. |
| F6 | 30 A. | Elektrische Fenstermotoren hinten und elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Höflichkeitslampe, seitliche Leselampen. |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigationsradio, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene. |
| F9 | 30 A. | Audiosystem (After-Market), 12-V-Buchse, tragbare Navigationsunterstützung. |
| F10 | 15 A. | Lenkradsteuerung. |
| F11 | 15 A. | Zündung, Diagnosebuchse, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Helligkeitssensor, Anhängerrelaiseinheit, Fahrschulmodul. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelaiseinheit. |
| F14 | 15 A. | Einparkhilfe-Steuergerät, Airbag-Steuergerät, Instrumententafel, automatische Klimaanlage, USB-Box, HiFi-Verstärker. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Rückwand und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | – – | Nicht benutzt. |
| FH38 | 20 A. | HiFi-Verstärker. |
| FH39 | 20 A. | Sitzheizung (außer UK) |
| FH40 | 30 A. | Anhänger Relaiseinheit. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerrelais der Lüftereinheit, Multifunktions-Hauptrelais für die Motorsteuerung, Einspritzpumpe (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschtuch vorne / hinten. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Dieselheizung (Diesel), Partikelfilter-Additivpumpe (Diesel), Luftstromsensor (Diesel), AGR-Elektroventil (Diesel), Kraftstoffpumpe (1.1 i und 1.4i), Blow-by-Heizung und Elektroventile (VTi). |
| F6 | 10 A | ABS / ESP-Steuergerät, sekundärer Stoppschalter. |
| F7 | 10 A | Elektrische Servolenkung, Automatikgetriebe. |
| F8 | 25 A. | Startersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Kraftstoffheizung (Diesel), Blow-by-Heizung (1.1i, 1.4i und Diesel), Kraftstoffpumpe (VTi), Einspritzdüsen und Zündspulen (Benzin), elektronischer Thermostat und Kanister-Spülelektroventil (1.1 i und 1.4i). |
| F11 | 40 A. | Heizlüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (VTi). |
| F15 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlichtscheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Sauerstoffsensoren und Elektroventile (VTi), Elektroventile (Diesel), AGR-Elektroventile (Diesel). |
| F20 | 10 A | Pumpen, Wasser des elektronischen Thermostats (VTi) im Kraftstoffsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, ABS / ESP. |
| Maxi-Sicherungen: | ||
| MF1 | 60 A. | Lüftermontage. |
| MF2 | 30 A. | ABS / ESP-Pumpe. |
| MF3 | 30 A. | ABS / ESP-Elektroventile. |
| MF4 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 | – – | Nicht benutzt. |
| MF7 | – – | Fahrgastraum Sicherungskasten. |
| MF8 | – – | Nicht benutzt. |
2010
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2010)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Klimaanlage, Kupplungsschalter, elektrochromatischer Spiegel, Partikelfilterpumpe (Diesel), Diagnosebuchse, Luftstromsensor (Diesel). |
| F5 | 30 A. | Elektrische Fensterscheibe, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Fensterhebermotor vorne. |
| F6 | 30 A. | Elektrische Fenstermotoren hinten und elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Höflichkeitslampe, seitliche Leselampen. |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigationsradio, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene. |
| F9 | 30 A. | Audiosystem (After-Market), 12-V-Buchse, tragbare Navigationsunterstützung. |
| F10 | 15 A. | Lenkradsteuerung. |
| F11 | 15 A. | Zündung, Diagnosebuchse, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Helligkeitssensor, Anhängerrelaiseinheit, Fahrschulmodul. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelaiseinheit. |
| F14 | 15 A. | Einparkhilfe-Steuergerät, Airbag-Steuergerät, Instrumententafel, automatische Klimaanlage, USB-Box, HiFi-Verstärker. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Rückwand und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | – – | Nicht benutzt. |
| FH38 | 20 A. | HiFi-Verstärker. |
| FH39 | 20 A. | Sitzheizung (außer UK) |
| FH40 | 30 A. | Anhänger Relaiseinheit. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2010)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerrelais der Lüftereinheit, Multifunktions-Hauptrelais für die Motorsteuerung, Einspritzpumpe (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschtuch vorne / hinten. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Dieselheizung (Diesel), Partikelfilteradditivpumpe (Diesel), Luftmengenmesser (Diesel), Kraftstoffpumpe (1.1 i und 1.4i), Blowby-Heizung und Elektroventile (VTi). |
| F6 | 10 A | ABS / ESP-Steuergerät, sekundärer Stoppschalter. |
| F7 | 10 A | Elektrische Servolenkung, Automatikgetriebe. |
| F8 | 25 A. | Startersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Kraftstoffheizung (Diesel), Blow-by-Heizung (1.1i, 1.4i und Diesel), Kraftstoffpumpe (VTi), Einspritzdüsen und Zündspulen (Benzin), elektronischer Thermostat und Kanister-Spülelektroventil (1.1 i und 1.4i). |
| F11 | 40 A. | Heizlüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (VTi). |
| F15 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlichtscheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Sauerstoffsensoren und Elektroventile (VTi), Elektroventile (Diesel), AGR-Elektroventile (Diesel). |
| F20 | 10 A | Pumpen, Wasser des elektronischen Thermostats (VTi) im Kraftstoffsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, ABS / ESP. |
| Maxi-Sicherungen: | ||
| MF1 | 60 A. | Lüftermontage. |
| MF2 | 30 A. | ABS / ESP-Pumpe. |
| MF3 | 30 A. | ABS / ESP-Elektroventile. |
| MF4 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 | – – | Nicht benutzt. |
| MF7 | – – | Sicherungskasten des Armaturenbretts. |
| MF8 | – – | Nicht benutzt. |
2012
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2012)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 15 A. | Heckscheibenwischer. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Klimaanlage, Kupplungsschalter, elektrochromatischer Spiegel, Partikelfilterpumpe (Diesel), Diagnosebuchse, Luftstromsensor (Diesel). |
| F5 | 30 A. | Elektrische Fensterscheibe, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Fensterhebermotor vorne. |
| F6 | 30 A. | Elektrische Fenstermotoren hinten und elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Höflichkeitslampe, Handschuhfachbeleuchtung, seitliche Leselampen. |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigations- und Audiosystem, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene, Audiosystem (After-Market), 12-V-Steckdose, tragbares Netzteil des Navigationsträgers. |
| F9 | 30 A. | Multifunktionsbildschirm, Audiosystem, Navigations- und Audiosystem, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene, Audiosystem (After-Market), 12-V-Steckdose, tragbares Netzteil des Navigationsträgers, Verriegelung. |
| F10 | 15 A. | Lenkung montierte Bedienelemente. |
| F11 | 15 A. | Zündung, Diagnosebuchse, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Sonnenscheinsensor, Anhängerrelaiseinheit, Fahrschulmodul. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelaiseinheit. |
| F14 | 15 A. | Steuergerät für Parksensoren, Airbag-Steuergerät, Instrumententafel, digitale Klimaanlage, USB-Box, HiFi-Verstärker. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Heckscheiben- und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | – – | Nicht benutzt. |
| FH38 | 20 A. | HiFi-Verstärker. |
| FH39 | 20 A. | Sitzheizung (außer UK) |
| FH40 | 40 A. | Anhänger Relaiseinheit. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerrelais der Lüftereinheit, Multifunktions-Hauptrelais für die Motorsteuerung, Einspritzpumpe (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschtuch vorne / hinten. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Dieselheizung (Diesel), Partikelfilteradditivpumpe (Diesel), Luftmengenmesser (Diesel), Kraftstoffpumpe (1.1 i und 1.4i), Blowby-Heizung und Elektroventile (VTi). |
| F6 | 10 A | ABS / ESP-Steuergerät, sekundärer Bremslichtschalter. |
| F7 | 10 A | Elektrische Servolenkung, Automatikgetriebe. |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Kraftstoffheizung (Diesel), Blow-by-Heizung (1.1 i, 1.4i und Diesel), Kraftstoffpumpe (VTi), Einspritzdüsen und Zündspulen (Benzin), elektronischer Thermostat und Kanister-Spülelektroventil (1.1 i und 1.4i). |
| F11 | 40 A. | Heizlüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (VTi). |
| F15 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlichtscheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Sauerstoffsensoren und Elektroventile (VTi), Elektroventile (Diesel), AGR-Elektroventile (Diesel). |
| F20 | 10 A | Pumpen, elektronischer Thermostat (VTi), Wasser im Kraftstoffsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, ABS / ESP. |
| Maxi-Sicherungen: | ||
| MF1 | 60 A. | Lüftermontage. |
| MF2 | 30 A. | ABS / ESP-Pumpe. |
| MF3 | 30 A. | ABS / ESP-Elektroventile. |
| MF4 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 | – – | Nicht benutzt. |
| MF7 | 80 A. | Sicherungskasten des Armaturenbretts. |
| MF8 | – – | Nicht benutzt. |
2013, 2014, 2015
ad vertisements
Instrumententafel
Zuordnung der Sicherungen im Feld Dashboard-Sicherung (2013, 2014, 2015)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | – – | Nicht benutzt. |
| F2 | – – | Nicht benutzt. |
| F3 | 5 A. | Steuergerät für Airbags und Gurtstraffer. |
| F4 | 10 A | Klimaanlage, Kupplungsschalter, Elektrochromspiegel, Partikelfilterpumpe (Diesel), Diagnosebuchse, Luftstromsensor (Diesel). |
| F5 | 30 A. | Elektrische Fensterscheibe, elektrische Fensterhebersteuerung des Beifahrers, elektrischer Fensterhebermotor vorne. |
| F6 | 30 A. | Elektrische Fenstermotoren hinten und elektrischer Fenstermotor des Fahrers. |
| F7 | 5 A. | Höflichkeitslampe, Handschuhfachbeleuchtung, seitliche Leselampen. |
| F8 | 20 A. | Multifunktionsbildschirm, Audiosystem, Navigations- und Audiosystem, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene, Audiosystem (After-Market), 12-V-Steckdose, tragbares Netzteil des Navigationsträgers. |
| F9 | 30 A. | Multifunktionsbildschirm, Audiosystem, Navigations- und Audiosystem, Instrumententafel mit Uhr, Alarmsteuergerät, Alarmsirene, Audiosystem (After-Market), 12-V-Steckdose, tragbares Netzteil des Navigationsträgers, Verriegelung. |
| F10 | 15 A. | Lenkung montierte Bedienelemente. |
| F11 | 15 A. | Zündung, Diagnosebuchse, Steuergerät für Automatikgetriebe. |
| F12 | 15 A. | Regen- / Sonnenscheinsensor, Anhängerrelaiseinheit, Fahrschulmodul. |
| F13 | 5 A. | Hauptstoppschalter, Motorrelais, Schalthebel für elektronisches Getriebe. |
| F14 | 15 A. | Steuergerät für Parksensoren, Airbag-Steuergerät, Instrumententafel, digitale Klimaanlage, USB-Box, HiFi-Verstärker, Rückfahrkamera. |
| F15 | 30 A. | Verriegeln. |
| F 16 | – – | Nicht benutzt. |
| F17 | 40 A. | Heckscheiben- und Außenspiegel entfeuchten / abtauen. |
| Sch | – – | PARC Shunt. |
| FH36 | 5 A. | Anhänger Relaiseinheit. |
| FH37 | – – | Nicht benutzt. |
| FH38 | 20 A. | HiFi-Verstärker. |
| FH39 | 20 A. | Sitzheizung (außer UK) |
| FH40 | 40 A. | Anhänger Relaiseinheit. |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2013, 2014, 2015)
| № | Bewertung | Funktionen |
|---|---|---|
| F1 | 20 A. | Versorgung des Motorsteuergeräts, Steuerrelais der Lüftereinheit, Multifunktions-Hauptrelais für die Motorsteuerung, Einspritzpumpe (Diesel). |
| F2 | 15 A. | Horn. |
| F3 | 10 A | Waschtuch vorne / hinten. |
| F4 | 20 A. | Tagfahrleuchten. |
| F5 | 15 A. | Dieselheizung (Diesel), Partikelfilteradditivpumpe (Diesel), Luftmengenmesser (Diesel), Kraftstoffpumpe (1.1 i und 1.4i), Blowby-Heizung und Elektroventile (VTi). |
| F6 | 10 A | ABS / ESP-Steuergerät, sekundärer Bremslichtschalter. |
| F7 | 10 A | Elektrische Servolenkung, Automatikgetriebe. |
| F8 | 25 A. | Anlassersteuerung. |
| F9 | 10 A | Schalt- und Schutzeinheit (Diesel). |
| F10 | 30 A. | Kraftstoffheizung (Diesel), Blow-by-Heizung (1.1 i, 1.4i und Diesel), Kraftstoffpumpe (VTi), Einspritzdüsen und Zündspulen (Benzin), elektronischer Thermostat und Kanister-Spülelektroventil (1.1 i und 1.4i). |
| F11 | 40 A. | Heizlüfter. |
| F12 | 30 A. | Scheibenwischer langsame / schnelle Geschwindigkeit. |
| F13 | 40 A. | Eingebaute Systemschnittstellenversorgung (Zündung positiv). |
| F14 | 30 A. | Valvetronic Versorgung (VTi). |
| F15 | 10 A | Scheinwerfer des rechten Fernlichts. |
| F 16 | 10 A | Scheinwerfer des linken Fernlichts. |
| F17 | 15 A. | Abblendlichtscheinwerfer links. |
| F18 | 15 A. | Abblendlicht rechts. |
| F19 | 15 A. | Sauerstoffsensoren und Elektroventile (VTi), Elektroventile (Diesel), AGR-Elektroventile (Diesel). |
| F20 | 10 A | Pumpen, elektronischer Thermostat (VTi), Wasser im Kraftstoffsensor (Diesel). |
| F21 | 5 A. | Steuerversorgung für Lüfterbaugruppe, ABS / ESP. |
| Maxi-Sicherungen: | ||
| MF1 | 60 A. | Lüftermontage. |
| MF2 | 30 A. | ABS / ESP-Pumpe. |
| MF3 | 30 A. | ABS / ESP-Elektroventile. |
| MF4 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF5 | 60 A. | Versorgung mit integrierter Systemschnittstelle (BSI). |
| MF6 | – – | Nicht benutzt. |
| MF7 | 80 A. | Sicherungskasten des Armaturenbretts. |
| MF8 | – – | Nicht benutzt. |
