In diesem Artikel betrachten wir die zweite Generation der Infiniti Q-Serie (FY33), die von 1996 bis 2001 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Infiniti Q45 1996, 1997, 1998, 1999, 2000 und 2001 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt

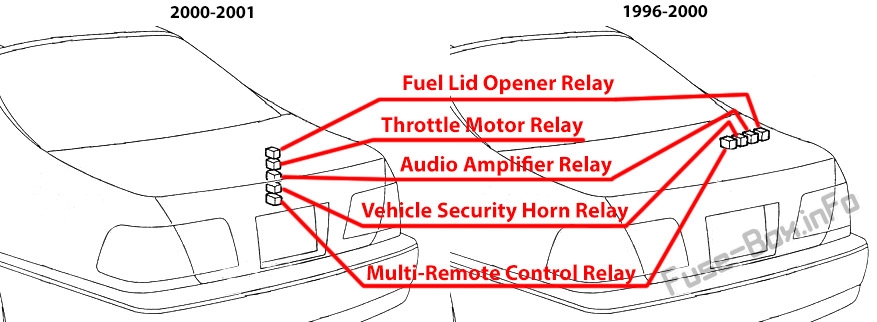

Sicherungsanordnung Infiniti Q45 1996-2001
Die Sicherungen des Zigarettenanzünders (Steckdose) im Infiniti Q45 sind die Sicherungen Nr. 24 (Zigarettenanzünder vorne, Steckdose vorne) und Nr. 36 (Steckdosen hinten) im Sicherungskasten im Fahrgastraum.
Sicherungskasten im Fahrgastraum

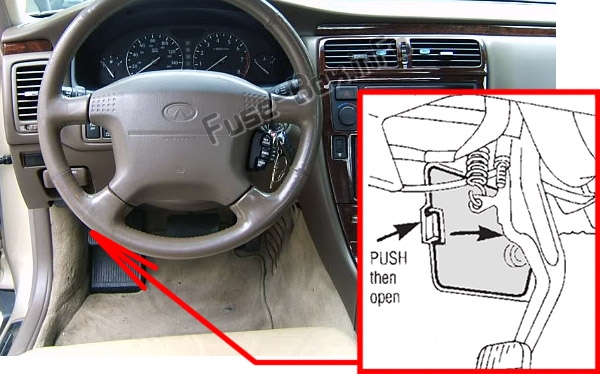

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung unter der Instrumententafel.
ad vertisements

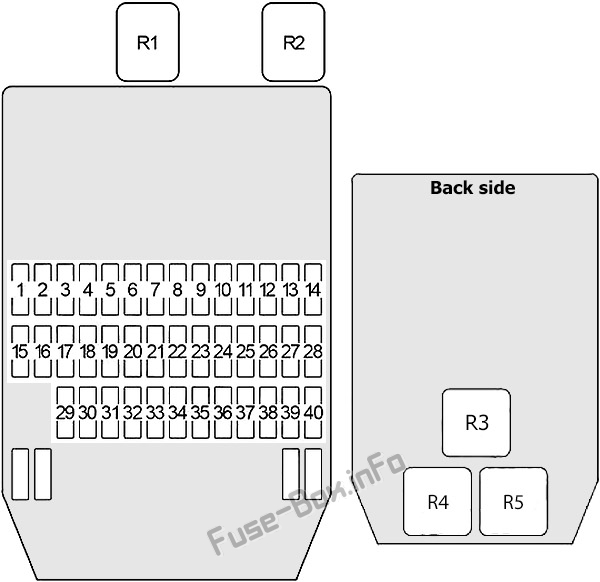

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Ampere-Bewertung | Stromkreisgeschützt |
|---|---|---|
| 1 | fünfzehn | Gebläsemotor |
| 2 | 10 | Datenverbindungsstecker, EVAP-Behälter-Spülungssteuerventil, EVAP-Behälter-Spülungs-Steuermagnetventil, Vakuumabsperrventil-Bypassventil, AGR-Funktion, EGRC-Magnetventil, MAP/BARO-Schalter-Magnetventil, EVAP-Kanister-Entlüftungssteuerventil, Kühlgebläse, Servolenkungsöldruck Schalter, Einlassventil-Steuermagnetventil |
| 3 | 7,5 | Erhitzter Sauerstoff Sensor |
| 4 | 7,5 | Kombinationsmessgerät |
| 5 | – | Nicht benutzt |
| 6 | 7,5 | Klimaanlage |
| 7 | 7,5 | Hörer (Telefon), Hörer |
| 8 | 10 | Audioeinheit, CD-Auto-Wechsler, Power-Antennen-Timer und Motor, Display und Navi-Steuereinheit |
| 9 | 7,5 | Türspiegelheizungsrelais, Türspiegel-Fernbedienungsschalter |
| 10 | 7,5 | Sonnenschutzeinheit hinten |
| 11 | 20 | Frontscheibenwischerrelais, Frontscheibenwischermotor, Karosseriesteuergerät (BCM), Frontscheibenwischerschalter, Frontscheibenwaschermotor |
| 12 | 10 | Warnton, CD-Wechsler, Steuerschalter für Lenkradempfänger, Empfänger (Telefon) |
| 13 | 10 | Warnblinkschalter (Kombi-Blinkgerät), Multi-Fernbedienungsrelais, Blinker, Karosseriesteuergerät (Hazard), Kombischalter (Blinker) |
| 14 | 7,5 | Karosseriesteuergerät (BCM) (Scheinwerfer, elektrische Fensterheber, elektrische Türverriegelung, Warnton, Innenbeleuchtungssteuerung, Heckscheibenheizung, Schiebedach), Fahrzeugsicherheitsleuchtenrelais, Fahrzeugsicherheitshornrelais, automatische Fahrpositionierung, Sitzspeicherschalter) |
| fünfzehn | fünfzehn | Gebläsemotor |
| 16 | 7,5 | Erhitzter Sauerstoff Sensor |
| 17 | 10 | Airbag-Diagnosesensor |
| 18 | 10 | Park-/Neutral-Positionsschalter (Rückfahrleuchte, Kombiinstrument, Rücklichtrelais), Park-/Neutral-Positionsschalter, Display und Navi-Steuergerät |
| 19 | 7,5 | Warnblinkschalter (Kombi-Blinker) |
| 20 | 7,5 | Tagfahrlicht-Steuergerät |
| 21 | 10 | Gewärmter Sitz |
| 22 | 7,5 | Beleuchtungssteuerungsschalter, Handschuhfachleuchte, Beleuchtung: (Kombinationsanzeige, ASR-Schalter, Auswahlschalter für aktive Dämpferfederung, Audioeinheit, Beleuchtungszeitsteuerungsschalter, Zigarettenanzünder vorne/hinten, Aschenbecher, Scheinwerfer-Zielschalter, A/T-Gerät, elektrische Fensterheber Hauptschalter, automatischer blendfreier Innenspiegel, IVCS-Schalter, Fahrertürsteuergerät, Beifahrertürsteuergerät, Uhr, Klimaanlagensteuergerät, Gefahrenschalter, Telefonschalter, Schalter für hintere Sonnenblende) |
| 23 | 7,5 | Karosseriesteuergerät (BCM) (Scheinwerfer, Scheibenwischer, Innenbeleuchtungssteuerung, Multi-Fernbedienung, automatischer Fahrpositionierer) |
| 24 | fünfzehn | Zigarettenanzünder vorne, Steckdose vorne |
| 25 | – | Nicht benutzt |
| 26 | 20 | Aktuator für Kofferraumdeckelöffner, Relais und Aktuator für Tankdeckelöffner, Schalter für Kofferraumdeckel und Tankdeckelöffner, Multi-Fernbedienung |
| 27 | 10 | Innenleuchte, Kartenleuchte, Konsolenleuchte, Kofferraumleuchte, Kosmetikspiegelleuchte, Steuergerät für Kofferraumverschluss, Karosseriesteuergerät (BCM), Zündschlüssellochbeleuchtung, Fußraumleuchte, persönliche Rückleuchte, vordere/hintere Trittstufenleuchte, Homelink Sender, Fahrzeugkommunikationssystem (IVCS)-Schalter |
| 28 | 10 | Kombiinstrument, Schlüsselschalter, Karosseriesteuergerät (BCM), elektrische Türverriegelung, Warnton, Uhr, Timer und Motor für elektrische Antenne, Steuergerät für Kofferraumschließung, Schiebedachrelais, Multi-Fernbedienung, Innenbeleuchtungssteuerung, Sicherheitsanzeige, Automatik Antriebspositionierer, Arretierschalter (Shift) |
| 29 | fünfzehn | Einspritzdüsen, Motorsteuergerät (ECM), Kraftstoffpumpensteuermodul (FPCM) |
| 30 | 10 | Aktive Federung, ABS/TCS, Steuergerät für Servolenkung |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Karosseriesteuergerät (BCM) (Scheinwerfer, elektrische Fensterheber, Innenbeleuchtungssteuerung, Warnton, Schiebedach, Fahrzeugkommunikationssystem (IVCS), automatische Fahrpositionierung), Heckscheibenheizungsrelais, automatischer Blendschutz-Innenspiegel, automatisches Geschwindigkeitsregelgerät ( ASCD) Halteeinheit, ASCD-Lenkschalter, Nissan Anti-Theft-System (NATS) Wegfahrsperre, Display und Navi-Steuereinheit |
| 33 | fünfzehn | 1997-2000: Kraftstoffpumpenrelais, Kraftstoffpumpensteuermodul (FPCM) |
| 34 | 7,5 | Anlasser, Karosseriesteuergerät (BCM), Tagfahrlichtsteuergerät, Fahrzeugkommunikationssystem (IVCS), automatischer Fahrpositionierer |
| 35 | – | Nicht benutzt |
| 36 | 20 | Steckdose hinten (links/rechts) |
| 37 | fünfzehn | Bremslichtschalter, Brems- und Schlusslichtsensor, Steuergerät für automatische Geschwindigkeitsregelung (ASCD), aktive Federung, ABS/TCS |
| 38 | fünfzehn | Relais Heckscheibenheizung, Relais Türspiegelheizung |
| 39 | fünfzehn | Relais für Heckscheibenheizung, Verstärker für automatische Klimaanlage |
| 40 | fünfzehn | Nebelscheinwerferrelais |
| Leistungsschalter | ||
| 1 | Schiebedach, elektrische Türverriegelung (vorne), elektrische Fensterheber (vorne) | |
| 2 | Elektrischer Sitz, elektrische Türverriegelung (hinten), elektrische Fensterheber (hinten), automatische Fahrpositionierung | |
| Relais | ||
| R1 | 1999-2001: Schiebedach | |
| R2 | 1997-1998: Schiebedach; 1999-2001: Fahrzeugsicherheitslampe |
|
| R3 | Zubehörteil | |
| R4 | Zündung | |
| R5 | Gebläse |
Motorraum-Sicherungskasten

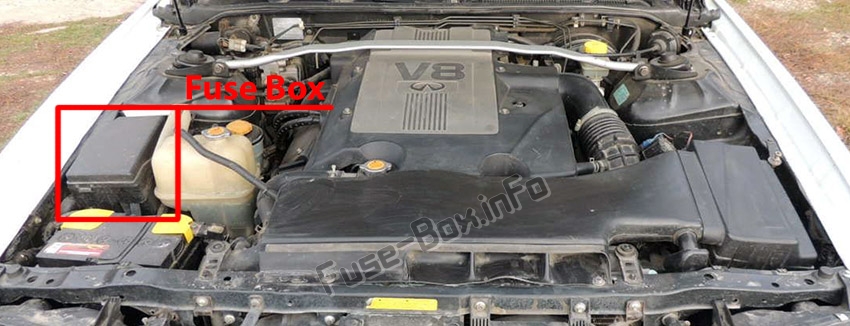

Lage des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Zuordnung der Sicherungen im Motorraum
| № | Ampere-Bewertung | Stromkreisgeschützt |
|---|---|---|
| Batterie + Sicherung* | 120 | Lichtmaschine, Sicherungen: B, C, F, G, H, I, J, K, 51, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64 |
| 51 | fünfzehn | 1996-1999: Nicht verwendet; 2000-2001: Kraftstoffpumpenrelais, Kraftstoffpumpensteuermodul (FPCM) |
| 52 | – | Nicht benutzt |
| 53 | fünfzehn | Scheinwerferrelais (rechter Scheinwerfer, Abblend-/Fernlicht (ohne Xenon), Fernlicht (Xenon), Lichtschalter, Tagfahrlichtsteuergerät, Nebelscheinwerferrelais) |
| 54 | fünfzehn | Scheinwerferrelais (linker Scheinwerfer, Abblend-/Fernlicht (ohne Xenon), Fernlicht (Xenon), Fernlichtanzeige, Lichtschalter, Tagfahrlichtsteuergerät) |
| 55 | 7,5 | Klimaanlagenrelais |
| 56 | fünfzehn | ABS/TCS |
| 57 | 7,5 | Motorsteuergerät (ECM), Datenverbindungsstecker, Wegfahrsperre Nissan Anti-Theft-System (NATS), Luftmassenmesser, Nockenwellensensor, Zündspulen, variable Ansaugluftsteuerung (IACV-ACC), EVAP-Behälterspülungs-Magnetventil |
| 58 | fünfzehn | Audioeinheit, BOSE-Verstärker, Audioverstärkerrelais, Fahrzeugkommunikationssystem (IVCS), Display und Navi-Steuereinheit |
| 59 | 20 | Xenon: HID-Relais (rechter Scheinwerfer (Abblendlicht)) |
| 60 | 10 | Motorsteuergerät (ECM), Luftmassenmesser, Nockenwellenpositionssensor, Zündspulen, variable Ansaugluftsteuerung (IACV-ACC), EVAP-Behälterspülungs-Magnetventil |
| 61 | 20 | Xenon: HID-Relais (linker Scheinwerfer (Abblendlicht)) |
| 62 | 7,5 | Generator |
| 63 | fünfzehn | Rücklichtrelais (Standlicht, Rücklicht, Kennzeichenleuchte, Beleuchtungsschalter, Karosseriesteuergerät (BCM), Scheinwerfer-Zielsteuerung, Sicherung 22) |
| 64 | fünfzehn | Hupenrelais, Lenkradschalter, Lenkschalter der automatischen Geschwindigkeitsregelung (ASCD) |
| B | 80 | Zündrelais (Sicherungen: 4, 6, 7, 18, 19, 20, 21, 30, 31, 32), Sicherungen: 12, 13, 14, 26, 27, 28, 37, 38, 39, 40 |
| C | 80 | Zubehörrelais (Sicherungen: 9, 10, 11, 23, 24, 36), Gebläserelais (Sicherungen: 1, 15) |
| D | – | Nicht benutzt |
| E | – | Nicht benutzt |
| F | 30 oder 40 | Kühlgebläse (1996-1998 – 30A; 1999-2001 – 40A) |
| G | 30 | Zündschalter, Park-/Neutralstellungsschalter, Anlasser |
| H | 40 | Schutzschalter №1 (Schiebedach, elektrische Türverriegelung (vorne), elektrische Fensterheber (vorne)), Schutzschalter №2 (elektrischer Sitz, elektrische Türverriegelung (hinten), elektrische Fensterheber (hinten), automatische Fahrpositionierung) |
| ich | 30 oder 40 | Kühlgebläse (1996-1998 – 30A; 1999-2001 – 40A) |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | Nicht benutzt |
| M | – | Nicht benutzt |
| Relais | ||
| R1 | Lüfter №2 | |
| R2 | Frontscheibenwischer | |
| R3 | Horn | |
| R4 | Lüfter 1 | |
| R5 | Nicht benutzt | |
| R6 | Xenon: Hochdruckentladungslampe (HID); ohne Xenon: Scheinwerfer |
|
| R7 | 1997-1998: Fahrzeugsicherheitslampe; Xenon: Scheinwerfer |
|
| R8 | Park-/Neutralposition | |
| R9 | Rückleuchte | |
| * Die Hauptsicherung befindet sich am Pluspol der Batterie |
