Das Mid-Size-Luxus-SUV Infiniti QX4 wurde von 1996 bis 2003 produziert. In diesem Artikel finden Sie Sicherungskasten-Diagramme des Infiniti QX4 1997, 1998, 1999, 2000, 2001, 2002 und 2003. Informieren Sie sich über die Lage der Sicherung Verkleidungen im Inneren des Fahrzeugs und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und jedes Relais kennen.
Sicherungsanordnung Infiniti QX4 1996-2003

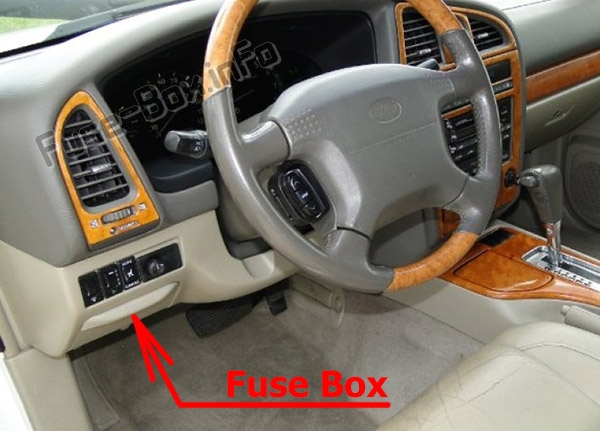

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

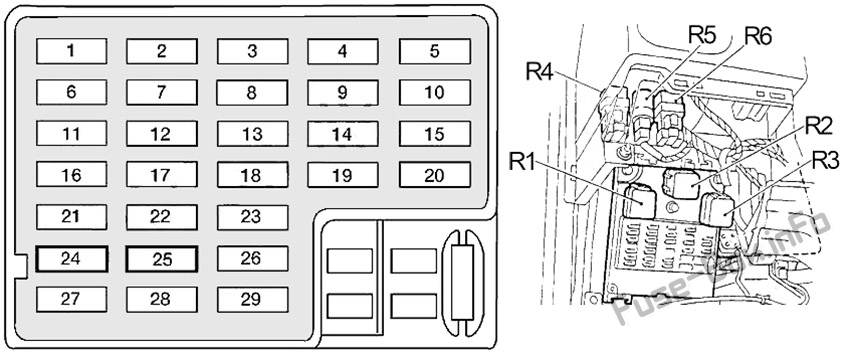

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Gebläsemotor |
| 2 | fünfzehn | Gebläsemotor |
| 3 | 20 | Transfersteuergerät (4×4) |
| 4 | fünfzehn | Audioeinheit, Audioverstärkerrelais, Hecklautsprecherverstärker, Aux-Box, Display und Navi-Steuereinheit |
| 5 | 10 | Betätiger und Schalter zum Öffnen von Glasluken, Betätiger und Schalter für Tankdeckelöffner |
| 6 | 7,5 | Automatische Klimaanlage |
| 7 | 7,5 oder 10 | 1997 (10A): Kombizähler; 1998-2003 (7.5A): ABS |
| 8 | 10 | Kombinationsmessgerät |
| 9 | 10 | Kombiinstrument, Kompass und Thermometer, Außenspiegel-Fernbedienungsschalter |
| 10 | 10 | Intelligente Eingangssteuereinheit, Scheinwerfer (Xenon), Tagfahrlicht, Audioeinheit, Aux-Box, Lenkradempfänger-Steuerschalter, elektrische Antenne, Diebstahlwarnsystem, Display und Navi-Steuereinheit |
| 11 | 7,5 | 1997: Gefahrenschalter, Kombi-Blinkgeber;
1998-2003: Intelligentes Eingangssteuergerät, Scheinwerfer (Xenon), Tagfahrsteuergerät, Innenleuchten, Scheinwerfer, Schminkspiegelleuchten, Gepäckraumleuchte, Warnton, Heckscheibenheizungsrelais, automatische Fahrpositionierung, automatische Geschwindigkeitsregelung ( ASCD) Bremsschalter, Park-/Neutralpositionsrelais, ASCD-Steuereinheit, Intelligent Cruise Control (ICC)-Einheit, ICC-Warnton, ICC-Sensor, ICC-Bremshalterelais, schlüsselloses Fernzugangssystem, Diebstahlwarnsystem, Display und Navi-Steuereinheit |
| 12 | 7,5 | 1997: Schaltsperrsystem für Automatikgetriebe, Klimaanlage, Startsystem, Tagfahrsteuergerät, Warnton, Heckscheibenheizungsrelais, Bremsschalter der automatischen Geschwindigkeitsregelung (ASCD), ASCD-Steuergerät, elektrische Fensterheber, Schiebedach, Diebstahlwarnsystem;
1998-2003: Warnblinkanlage, Kombi-Blinkgeber |
| 13 | fünfzehn | 1998-2003: Zigarettenanzünder |
| 14 | 10 oder 15 | 1997 (15A): Gefahrenschalter, Kombi-Blinkgeber;
1998-2003 (10A): Bremslichtschalter, Steuergerät für automatische Geschwindigkeitsregelung (ASCD), Intelligent Cruise Control (ICC) Brake Hold Relay, ABS |
| fünfzehn | 7,5 | 1997-1998: Innenleuchten, Scheinwerfer, Schminkspiegelleuchten, Gepäckraumleuchte, Getriebesteuermodul (TCM), Homelink-Universal-Transceiver, Multi-Fernbedienung |
| 16 | 10 | Intelligente Geschwindigkeitsregelung (ICC), Getriebesteuergerät (TCM), Park-/Neutralstellungsrelais und Schalter, Drosselklappenstellungsschalter, Motorsteuergerät (ECM), Nissan Anti-Diebstahl-System (NATS) Wegfahrsperre, Variable Induction Air Control System (VIAS .) ), EVAP-Kanister-Entlüftungssteuerventil, Einlassventil-Steuermagnetventil, EVAP-Kanisterspülvolumen-Steuermagnetventil, Wirbelsteuerventil-Steuermagnetventil, Vakuumabsperrventil-Bypassventil, Datenverbindungsanschluss, Transfersteuergerät, Scheinwerfer-Batteriesparsteuergerät |
| 17 | fünfzehn | Kraftstoffpumpenrelais |
| 18 | 10 | 1997: Sitzheizung;
1998-2003: Park-/Neutralstellungsschalter und Relais (Rückfahrscheinwerfer, Kombiinstrument, Display- und Navi-Steuereinheit), Transfersteuereinheit |
| 19 | 20 | Frontscheibenwischermotor, Frontscheibenwischermotor, Frontscheibenwischerschalter, Intelligent Cruise Control (ICC)-Einheit |
| 20 | 10 oder 15 | 1997 (10A): Bremslichtschalter, Steuergerät für automatische Geschwindigkeitsregelung (ASCD), ABS;
1998-2003 (15A): Warnblinker, Kombi-Blinkgeber |
| 21 | 10 | 1997: Getriebesteuergerät (TCM), EGRC-Magnetventil, AGR, Leerlaufluftregelventil-Zusatzluftregelventil (IACV-AAC), Datenverbindungsstecker;
1999-2000: Türspiegelheizung; 2001-2003: Injektoren |
| 22 | 10 | Airbag-Diagnosesensoreinheit |
| 23 | – | Nicht benutzt |
| 24 | 7,5 | Intelligente Eingangssteuereinheit, Scheinwerfer (Xenon), Tagfahrlicht, Schlüsselschalter, Innenleuchten, Scheinwerfer, Kosmetikspiegelleuchten, Gepäckraumleuchte, Warnton, Uhr, elektrische Antenne, automatische Fahrpositionierung, Sitzspeicherschalter, schlüsselloser Fernzugang System, Diebstahlwarnsystem, Homelink Universal Transceiver, Nissan Anti Theft System (NATS) Wegfahrsperre, Park-/Neutral-Positionsschalter, Datenverbindungsanschluss |
| 25 | 10 oder 15 | Beheizte Sauerstoffsensoren (1997-2000 – 10A; 2001-2003 – 15A) |
| 26 | 7,5 | Startsignal, Tagfahrsteuergerät, automatischer Stellungsregler |
| 27 | 10 | 1997: Türspiegel, Kompass und Thermometer; 1998-2003: Nicht verwendet |
| 28 | 7,5 oder 10 oder 15 | 1997 (7,5A): ABS;
1998-2000 (10A): Sitzheizung; 2001-2003 (15A): Sitzheizung (vorne/hinten) |
| 29 | 10 | Heckscheibenwischermotor, Heckscheibenwischerschalter, Heckscheibenwischermotor, Steckdosenrelais |
| Relais | ||
| R1 | Zündung | |
| R2 | Gebläse | |
| R3 | Zubehörteil | |
| R4 | 1997-1998: Leistungsschalter (№2 – Power Seat); 1999-2003: Steckdose |
|
| R5 | Leistungsschalter | |
| R6 | Elektrischer Fensterheber |
ad vertisements

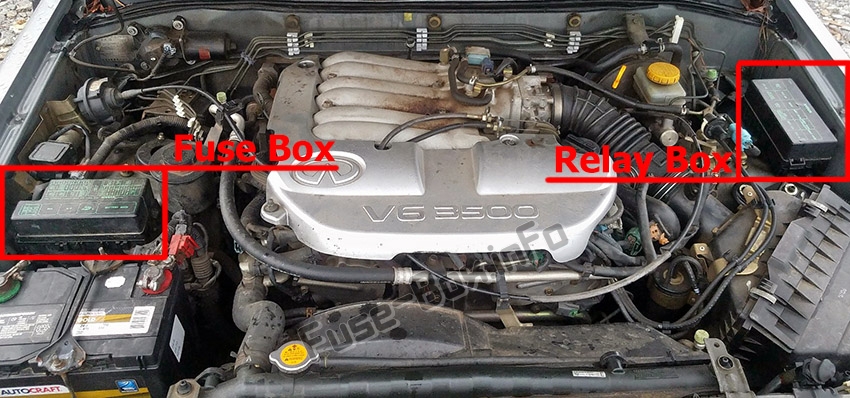

Lage des Sicherungskastens

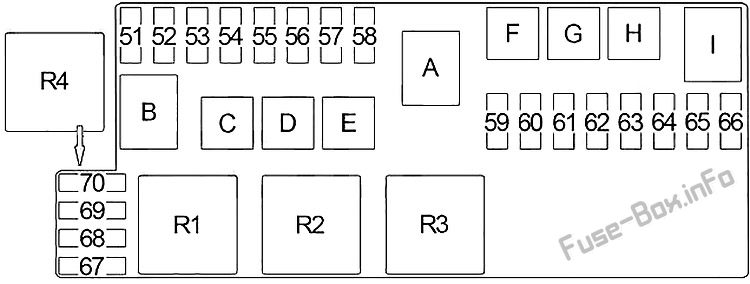

Sicherungskastendiagramm
