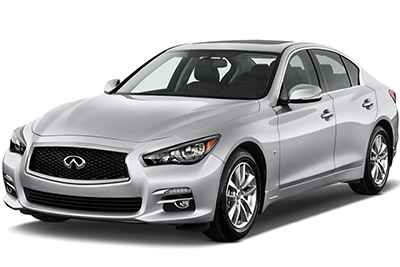

In diesem Artikel betrachten wir die Infiniti Q50 (V37) , bevor ein neues Gesicht, das von 2013 bis 2015 hier produziert wurde Sie Sicherungskasten Diagramme von finden Infiniti Q50 2013, 2014 und 2015 , Informationen über die Lage der Sicherungsplatten im Inneren das Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Infiniti Q50 2013-2015
Die Sicherung für den Zigarettenanzünder (Steckdose) im Infiniti Q50 ist die Sicherung Nr. 25 im Sicherungskasten im Fahrgastraum.
Lage des Sicherungskastens

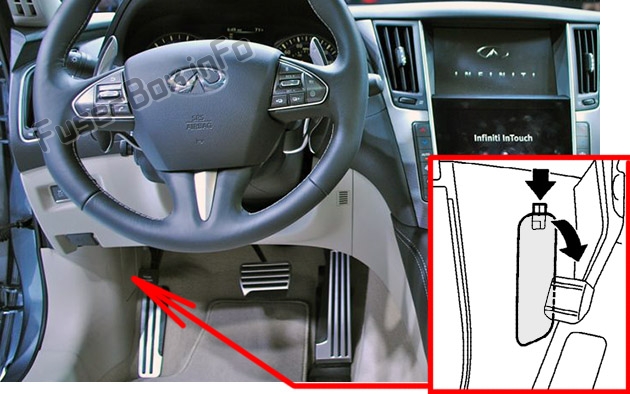

Passagierabteil
Der Sicherungskasten (J/B) befindet sich hinter der Abdeckung unter der Instrumententafel.

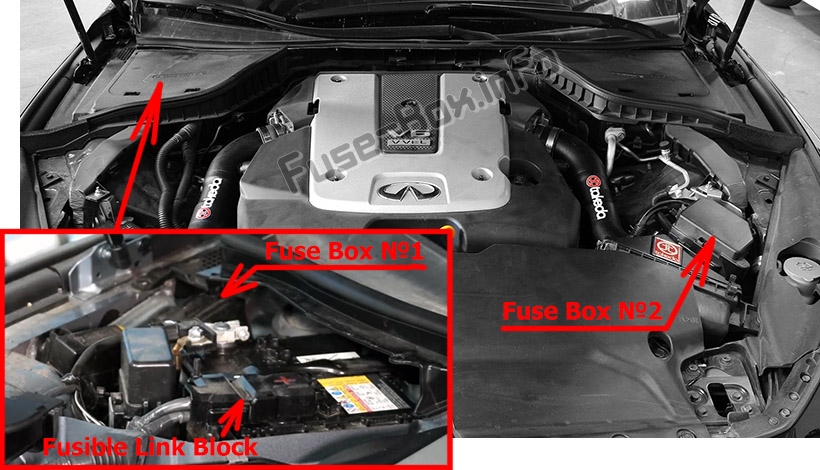

Motorraum
Der erste Sicherungskasten (IPDM E/R) befindet sich neben der Batterie unter der Abdeckung auf der Beifahrerseite (dafür müssen einige Teile des Gehäuses in der Nähe der Batterie entfernt werden). Der zweite ist auf der Fahrerseite. Die Hauptsicherungen (Fusible Link Block) befinden sich am Pluspol der Batterie.
ad vertisements
Sicherungskastendiagramme

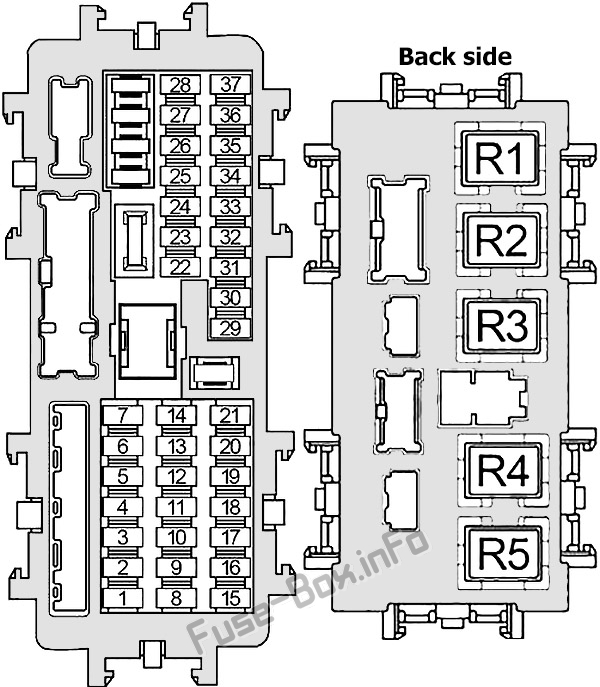

Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 10 | Kombi-Messgerät, Rundum-Monitor-Steuereinheit, A/C Auto-Verstärker, integrierter Schalter, Bose-Verstärker, Telematik-Steuereinheit (TCU), Telematik-Schalter, Fensterheber-Hauptschalter (Außenspiegel-Fernbedienungsschalter), Display-Steuereinheit, externer Dateneingang Box, Navi-Steuereinheit, AV-Steuereinheit |
| 2 | 5 | Karosseriesteuergerät (BCM) |
| 3 | fünfzehn | BOSE Verstärker |
| 4 | 5 | Steuergerät für Sicherheitsgurte, Datenverbindungsanschluss, automatischer Blendschutz-Innenspiegel, Regensensor, intelligenter Schlüsselwarnsummer |
| 5 | fünfzehn | BOSE Verstärker |
| 6 | 10 | A/C Auto-Verstärker, Druckknopf-Zündschalter, Kombinationsmesser, integrierter Schalter |
| 7 | fünfzehn | Display-Steuereinheit, externe Dateneingabebox, Telematik-Steuereinheit (TCU), AV-Steuereinheit, Navi-Steuereinheit, Rundsicht-Monitor-Steuereinheit |
| 8 | 10 | Spiegelheizung De |
| 9 | 20 | Heckscheibenheizung |
| 10 | 20 | Heckscheibenheizung |
| 11 | 5 | Backup-Lampenrelais, Kombi-Messgerät, integrierter Schalter |
| 12 | 10 | Schaltsperrenrelais, Scheinwerfer-Einstellmotor (links/rechts), Abgas-/Außengeruchserkennungssensor, Scheinwerfer-Schwenkaktuator (links/rechts), Bremspedalstellungsschalter, Bremslichtschalter, Fahrwerksteuergerät, Kompressor, Lenkkraftsteuergerät, Servolenkungs-Steuergerät, A/C Auto-Verstärker, Navi-Steuergerät, Ionisator, Fernlicht-Steuermodul, automatischer Blendschutz-Innenspiegel, Datenverbindungsanschluss |
| 13 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 14 | 5 | Display Control Unit, Sonar Control Unit, Telematic Control Unit (TCU), Around View Monitor Control Unit, Heateo Seat Relay, Can Gateway, Lane Camera Unit, Adaptive Front Lighting System (AFS) Control Unit |
| fünfzehn | 5 | Fahrmodus-Wahlschalter, Meter-Steuerungsschalter, Automatikgetriebe-Schalthebel, Handschuhfachleuchte, Sitzspeicherschalter, Dreifachschalter, Kombinationsschalter (Spiralkabel), integrierter Schalter, Telematikschalter |
| 16 | – | Nicht benutzt |
| 17 | 5 | Keyless Entry-Fernbedienungsempfänger, Allradantrieb (AWD)-Steuergerät, Can Gateway |
| 18 | – | Nicht benutzt |
| 19 | 10 | Bremslichtschalter, Body Control Module (BCM), Intelligent Cruise Control (ICC) Brake Hold Relay |
| 20 | 10 | Karosseriesteuergerät (BCM) |
| 21 | – | Nicht benutzt |
| 22 | 10 | Steuergerät für Fahrerassistenzsysteme (ADAS), Seitenradar (LH/RH), Steuergerät für Fahrerassistenzsummer, Steuergerät Allradantrieb (AWD) |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | 20 | Steckdose №1, Steckdose №2 |
| 26 | – | Nicht benutzt |
| 27 | fünfzehn | Gebläsemotor |
| 28 | fünfzehn | Gebläsemotor |
| 29 | – | Nicht benutzt |
| 30 | fünfzehn | Karosseriesteuergerät (BCM), Sitzspeicherschalter (mit automatischer Fahrpositionierung) |
| 31 | – | Nicht benutzt |
| 32 | fünfzehn | Sitzheizungsrelais |
| 33 | fünfzehn | Karosseriesteuergerät (BCM) |
| 34 | – | Nicht benutzt |
| 35 | – | Nicht benutzt |
| 36 | 10 | Beheiztes Lenkradrelais |
| 37 | – | Nicht benutzt |
| Relais | ||
| R1 | Heckscheibenheizung | |
| R2 | Zubehörteil | |
| R3 | Steckdose | |
| R4 | Zündung | |
| R5 | Gebläse |
ad vertisements

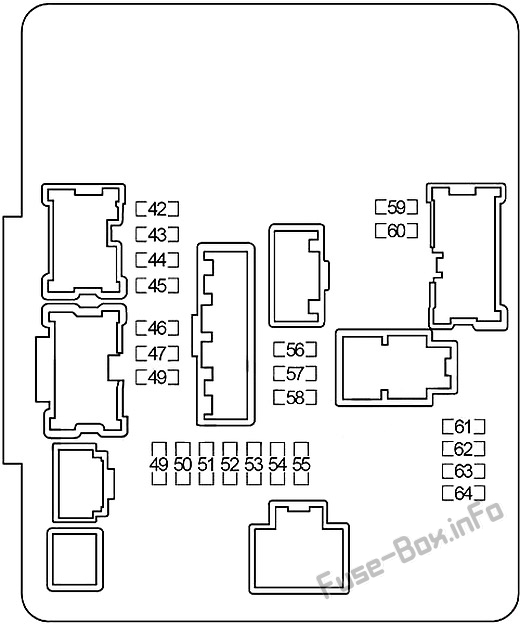

Motorraum-Sicherungskasten #1
Belegung der Sicherungen im Motorraum-Sicherungskasten #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 42 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 43 | 10 | Linker Scheinwerfer (Fernlicht) |
| 44 | fünfzehn | Rechter Scheinwerfer (Abblendlicht) |
| 45 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 46 | 10 | Motorsteuergerät (ECM), Luftmassenmesser, EVAP-Kanister-Spülvolumensteuerungs-Magnetventil |
| 47 | 10 | EVAP-Kanister-Entlüftungssteuerventil, Einlassventil-Steuermagnetventil, Variables Ventilereignis- und Hub-Steuermodul (VVEL) |
| 48 | fünfzehn | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 49 | fünfzehn | Zündspulen, Kondensator |
| 50 | 10 | Einspritzdüsen, Motorsteuergerät (ECM) |
| 51 | 10 | Getriebesteuergerät (TCM) |
| 52 | fünfzehn | Kraftstoffpumpenrelais |
| 53 | 10 | Lüfterrelais №1 |
| 54 | 10 | ABS, Sensor für intelligente Geschwindigkeitsregelung (ICC), ICC-Bremshalterelais, Gaspedalbetätiger / Gaspedalpositionssensor, Lenkwinkelsensor, |
| 55 | 10 | Waschpumpe |
| 56 | 30 | Frontwischerrelais |
| 57 | fünfzehn | Nebelscheinwerferrelais |
| 58 | 10 | Tagfahrlichtrelais |
| 59 | 10 | Rück-/Standlicht (linke Seite) |
| 60 | 10 | Rück-/Standleuchten (rechte Seite), Kartenleuchten, Innenleuchten, Schaltereinheit für die Anforderung des Heckklappenöffners |
| 61 | 10 | Klimarelais |
| 62 | – | Nicht benutzt |
| 63 | fünfzehn | Drosselklappen-Motorrelais |
| 64 | 10 | Motorsteuergerät (ECM) |
ad vertisements
Motorraum-Sicherungskasten #2
Belegung der Sicherungen im Motorraum-Sicherungskasten #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 65 | 10 | Fahrzeugsicherheitshornrelais |
| 66 | fünfzehn | Horn Relais |
| 67 | 10 | Gaspedal-Aktuator / Gaspedal-Positionssensor (mit Intelligent Cruise Control (ICC)) |
| 68 | 10 | Getriebesteuergerät (TCM) |
| 69 | 10 | Generator |
| 70 | 10 | Steuermodul Allradantrieb (AWD) |
| 71 | – | Nicht benutzt |
| 72 | 10 | Tagfahrlichtrelais |
| 73 | 10 | Tagfahrlichtrelais |
| 74 | – | Nicht benutzt |
| G | 60 | Lenkkraftsteuermodul (mit direkter adaptiver Lenkung) |
| H | 100 | Nebensteuermodul Lenkwinkel (mit direkter adaptiver Lenkung) |
| ich | – | Nicht benutzt |
| J | 100 | Hauptsteuermodul Lenkwinkel (mit direkter adaptiver Lenkung) |
| K | – | Nicht benutzt |
| L | 30 | Abs |
| M | 40 | Karosseriesteuergerät (BCM), Leistungsschalter (Steuergerät für automatische Fahrpositionierer, elektrisch verstellbarer Sitz) |
| Nein | 50 | Abs |
| Ö | 50 | Lüfterrelais №1 |
| P | 50 | Stellmotorrelais für variable Ventilereignisse und -hub (VVEL) |
| Q | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt (Beifahrerseite) (mit Intelligent Cruise Control (ICC)) |
| R | 30 | Zündrelais (Sicherungen: 11, 12, 13, 14, 22) |
| S | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt (Fahrerseite) (mit Intelligent Cruise Control (ICC)) |
| Relais | ||
| R1 | Horn | |
| R2 | Lüfter 1 | |
| R3 | Tagfahrlicht | |
| R4 | Fahrzeugsicherheitshorn |

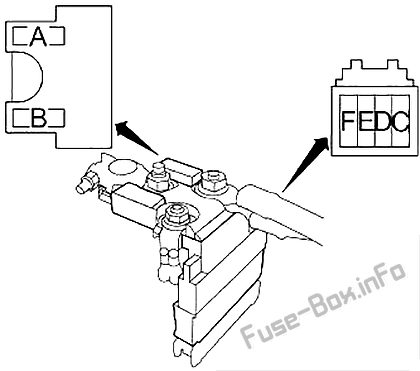

Schmelzsicherungsblock
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| EIN | 250 | Anlasser, Lichtmaschine, Sicherungen: E, D, C |
| B | – | Nicht benutzt |
| F | 60 | Scheinwerfer-High-Relais (Sicherungen: 42, 43), Scheinwerfer-Low-Relais (Sicherungen: 44, 45), Rücklicht-Relais (Sicherungen: 59, 60), Sicherungen: 56, 57, 58 |
| E | 100 | Zubehörrelais (Steckdosenrelais, Sicherungen: 1), Steckdosenrelais (Sicherungen: 25), Heckscheibenheizungsrelais (Sicherungen: 8, 9, 10), Gebläserelais (Sicherungen: 27, 28), Sicherungen: 2, 3 , 4, 5, 6, 7, 15, 17, 19, 20, 30, 32, 33, 36 |
| D | 80 | Motorsteuergerät (ECM) Relais (Sicherungen: 46, 47, 48), Zündrelais (Sicherungen: 49, 50, 51, 52, 53, 54, 55), Sicherungen: 61, 63, 64 |
| C | 100 | Sicherungen: 65, 66, 67, 68, 69, 70, 72, 73, G, H, J, L, M, N, O, P, Q, R, S |
