Der mittelgroße Luxus-Crossover Infiniti QX60 (Infiniti JX35 bis 2013) ist ab 2012 bis heute erhältlich. In diesem Artikel finden Sie Sicherungsdiagramme von Infiniti JX35 2012 und 2013 , Infiniti QX60 2013, 2014, 2015, 2016 und 2017 , Informationen über die Position der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
der Inhalt
- Sicherungsanordnung Infiniti JX35 und QX60 2012-2017
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungskasten Nr. 1 Diagramm
- Sicherungskasten #2 Diagramm
- Relaisbox #1
- Relaisbox #2
- Schmelzsicherungsblock
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Infiniti QX60, JX35?
- Was zeigt die Sicherungsbelegung?
- Weitere Infiniti Sicherungskasten-Belegungen
Sicherungsanordnung Infiniti JX35 und QX60 2012-2017
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Infiniti QX60 (JX35) sind die Sicherungen Nr. 9 (Heckladesteckdose), Nr. 19 (Zigarettenanzünder), Nr. 20 (Heckkonsolensteckdose) und Nr. 21 (Vorderkonsolensteckdose). im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

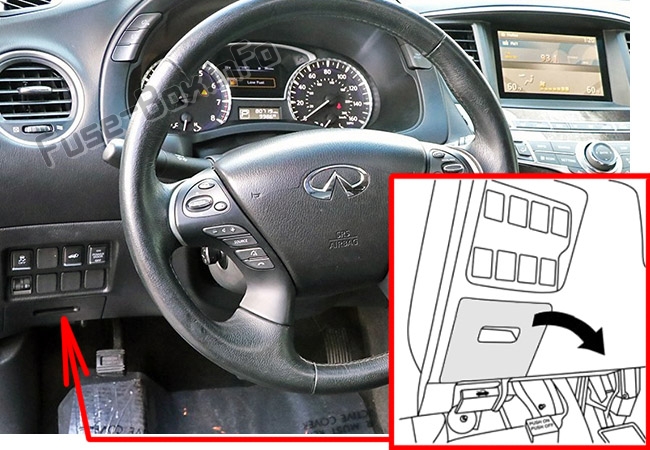

Lage des Sicherungskastens
Hier finden Sie die Sicherungskasten-Belegung für den Infiniti QX60, JX35 der Baujahre 2012 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.

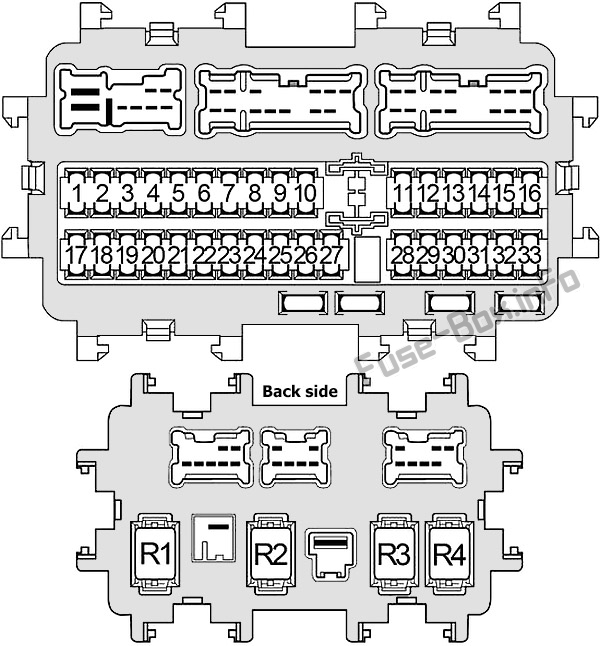

Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 10 | Karosseriesteuergerät (BCM), Warnsystemschalter, Innenspiegel mit automatischem Blendschutz, automatisches Lichtsystem, Rückfahrleuchte für automatische Fahrpositionierung, Tagfahrlicht, Fahrassistenzsystem, Nebelscheinwerfer, Scheibenwischer und -waschanlage vorn, Scheinwerfer, Scheinwerfer-Zielsystem, Homelink Universal-Transceiver, Beleuchtung, Innenspiegel, Intelligentes Schlüsselsystem/Motorstartfunktion, Innenraumbeleuchtung, IVIS, Schiebedachsystem, Parkleuchten, Kennzeichenleuchten, Rückleuchten, elektrische Türverriegelung, elektrische Sitze, elektrische Fensterheber System, Heckscheibenheizung, Heckscheibenwischer und -waschanlage, Reifendruckkontrollsystem, Anhängerkupplung, Blinker und Warnblinker, Fahrzeugsicherheitssystem, Warntonsystem, Sitzspeicherschalter |
| 2 | fünfzehn | Karosseriesteuergerät (BCM) |
| 3 | fünfzehn | Karosseriesteuergerät (BCM), elektrisches Türschlosssystem, intelligentes Schlüsselsystem/Motorstartfunktion, Fahrzeugsicherheitssystem |
| 4 | fünfzehn | Karosseriesteuergerät (BCM), elektrisches Türschlosssystem, intelligentes Schlüsselsystem/Motorstartfunktion, Fahrzeugsicherheitssystem |
| 5 | – | Nicht benutzt |
| 6 | – | Nicht benutzt |
| 7 | – | Nicht benutzt |
| 8 | – | Nicht benutzt |
| 9 | 20 | Ladesteckdose hinten |
| 10 | 10 | Bremslichtschalter, Karosseriesteuergerät (BCM), Intelligent Cruise Control (ICC) Bremshalterelais, Motorsteuergerät (ECM) |
| 11 | fünfzehn | Bose Audioverstärker |
| 12 | fünfzehn | Bose Audioverstärker |
| 13 | 10 | Kombinationsmessgerät |
| 14 | 5 | Klimaanlagensteuerung, Drive Mode System, beheiztes Lenkrad, Pre-Crash-Sicherheitsgurtsystem, Regensensor |
| fünfzehn | fünfzehn | Audiosystem, AV-Steuereinheit, Anzeigeeinheit, Satellitenradio-Tuner, Bluetooth-Steuereinheit, Videoverteiler, hintere Aux-Eingangsbuchsen, Kopfstützen-Anzeigeeinheit, Telematik-Steuereinheit (TCU) |
| 16 | 5 | Karosseriesteuergerät (BCM) |
| 17 | fünfzehn | Frontgebläsemotor |
| 18 | – | Nicht benutzt |
| 19 | 20 | Zigarettenanzünder |
| 20 | 20 | Steckdose der hinteren Konsole |
| 21 | 20 | Steckdose an der vorderen Konsole |
| 22 | 10 | Türspiegelheizung |
| 23 | fünfzehn | Heckscheibenheizung |
| 24 | fünfzehn | Heckscheibenheizung |
| 25 | 10 | Intelligenter Schlüssel-Warnsummer, Druckknopf-Zündschalter, Allradantriebs-Steuermodul (AWD), Datenverbindungsanschluss, Empfänger für schlüssellose Fernbedienung, Rückholsteuergerät der Rückenlehne, Getriebesteuergerät (TCM) |
| 26 | 5 | Scheinwerfer-Ausrichtungsschalter |
| 27 | fünfzehn | Frontgebläsemotor |
| 28 | fünfzehn | Sitzheizung in der 2. Reihe |
| 29 | 5 | Audiosystem, AV-Steuereinheit, Rundum-Monitor-Steuereinheit, Telematik-Steuereinheit (TCU), Sonar-Steuereinheit, automatischer Blendschutz-Innenspiegel, Anhängerschlepprelais №1, Anhängerschlepprelais №2, Anhänger-Rückfahrrelais, beheizt Sitzrelais, Klimatisiertes Sitzrelais |
| 30 | 10 | Bluetooth-Steuergerät, Steuergerät für fortschrittliche Fahrerassistenzsysteme (ADAS), Sensor für intelligente Geschwindigkeitsregelung (ICC), ICC-Bremshalterelais, Bremspedalstellungsschalter, Motorsteuergerät (ECM), Warnsummer, Seitenradar (links/rechts), Spurkameraeinheit, Datenverbindungsanschluss, elektronisch gesteuertes Magnetventil für die Motorhalterung, Klimaanlagensteuerung, Ionisator, Abgas-/Außengeruchserkennungssensor, PTC-Relais №1, PTC-Relais №2, AC-120-V-Ausgangshauptschalter, elektrischer Sitz |
| 31 | 5 | Kombinationsmessgerät |
| 32 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 33 | – | Nicht benutzt |
| 74 | 10 | Beheiztes Lenkrelais |
| Relais | ||
| R1 | Zündung №2 | |
| R2 | Gebläsemotor | |
| R3 | Heckscheibenheizung | |
| R4 | Zubehör №1 |
ad vertisements
Motorraum-Sicherungskästen

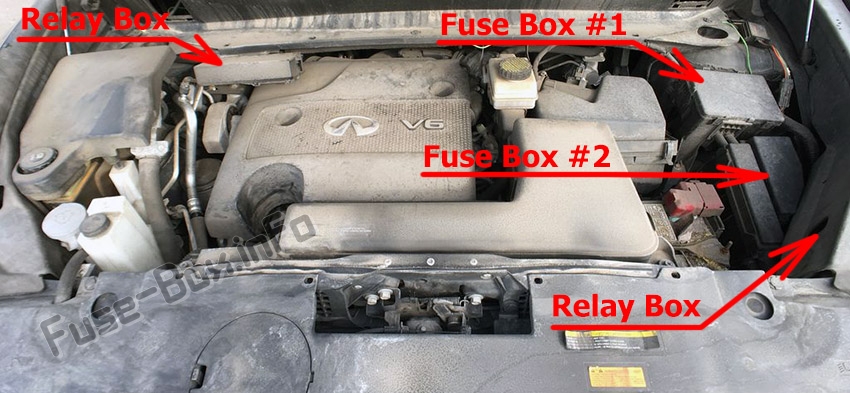

Lage des Sicherungskastens

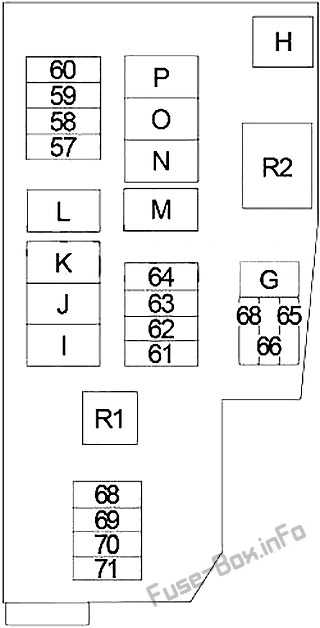

Sicherungskasten Nr. 1 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 34 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 35 | 10 | Linker Scheinwerfer (Fernlicht) |
| 36 | fünfzehn | Rechter Scheinwerfer (Abblendlicht) |
| 37 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 38 | 10 | Motorsteuergerät (ECM), VIAS-Steuermagnetventil, EVAP-Kanister-Entlüftungssteuerventil, Drosselklappen-Motorrelais |
| 39 | 10 | Motorsteuergerät (ECM), EVAP-Kanister-Spülvolumen-Steuermagnetventil, Einlassventil-Steuermagnetventil, Einlassventilsteuer-Zwischensperrmagnetventil, Auslassventil-Steuermagnetventil, Luftmassenmesser |
| 40 | fünfzehn | Beheizte Sauerstoffsensoren, Luft-Kraftstoff-Verhältnis-Sensoren |
| 41 | 30 | Frontwischerrelais |
| 42 | fünfzehn | Nebelscheinwerferrelais |
| 43 | 10 | Tagfahrlichtrelais |
| 44 | fünfzehn | Zündspulen, Kondensator, Motorsteuergerät (ECM) |
| 45 | 10 | Einspritzdüsen, Motorsteuergerät (ECM) |
| 46 | 10 | Getriebebereichsschalter, Getriebesteuergerät (TCM), Primärdrehzahlsensor, Eingangsdrehzahlsensor, Ausgangsdrehzahlsensor |
| 47 | fünfzehn | Kraftstoffpumpenrelais |
| 48 | 10 | Lüfterrelais, Scheinwerfer-Einstellmotoren, Scheinwerfer-Einstellschalter, Reichweitensensor |
| 49 | 10 | Steuergerät Allradantrieb (AWD), Servolenkungssteuermodul, ABS-Magnetventilrelais, ABS-Motorrelais, Lenkwinkelsensor, Gierraten-/Seiten-/Verzögerungs-G-Sensor |
| 50 | 10 | Front- und Heckwaschanlage, Kombischalter |
| 51 | 10 | Rückleuchten, Kennzeichenleuchten, Anhängerkupplungsrelais Nr. 1, Scheinwerfereinstellschalter, Handschuhfachleuchte, Beleuchtung |
| 52 | 10 | Parkleuchten, Seitenmarkierungsleuchten |
| 53 | 10 | Klimarelais |
| 54 | – | Nicht benutzt |
| 55 | fünfzehn | Drosselklappen-Motorrelais |
| 56 | 10 | Motorsteuergerät (ECM) |
ad vertisements
Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 57 | 10 | Lichtmaschine, Anti-Diebstahl-Hupe-Relais |
| 58 | 10 | BOSE Audiosystem |
| 59 | 30 | PTC-Relais №1 (PTC-Heizung) |
| 60 | 30 | PTC-Relais №2 (PTC-Heizung) |
| 61 | 30 | Anhängerkupplungsrelais №2 (Anhängeraufnahme) |
| 62 | 10 | Steuergerät Allradantrieb (AWD) |
| 63 | fünfzehn | Hupenrelais, Intelligentes Schlüsselsystem |
| 64 | 30 | Rückholsteuereinheit der Rückenlehne |
| 65 | 10 | Zubehörrelais №2 (AV-Steuermodul, Satellitenradio-Tuner, A/C- und AV-Schalterbaugruppe, Bluetooth-Steuereinheit, elektrischer Sitz, Rundsichtmonitor-Steuereinheit, Videoverteiler, hintere Aux-Eingangsbuchsen, Telematik-Steuereinheit (TCU), Telematik Schalter, Power Mirror Fernbedienungsschalter, Kombinationsmesser) |
| 66 | fünfzehn | Klimatisierter Sitz, Sitzheizung (Beifahrerseite) |
| 67 | 10 | Anhängerkupplungsrelais №1 (Anhängeraufnahme) |
| 68 | fünfzehn | Klimatisierter Sitz, Sitzheizung (Fahrerseite) |
| 69 | 30 | Wechselrichtersystem |
| 70 | 20 | Relais des hinteren Gebläsemotors |
| 71 | 20 | Relais des hinteren Gebläsemotors |
| G | 30 | Elektrische Bremse (Anhänger) |
| H | 60 | Lüfterrelais |
| ich | 50 | ABS (Motorrelais) |
| J | 30 | ABS (Magnetventilrelais) |
| K | 40 | Zündrelais №2 (Sicherungen: 28, 29, 30, 31, 32), Starterrelais, Startersteuerrelais |
| L | 30 | Pre-Crash-Sicherheitsgurtsystem (Fahrerseite) |
| M | 30 | Pre-Crash-Sicherheitsgurtsystem (Beifahrerseite) |
| Nein | 40 | Automatisches Hintertürsystem |
| Ö | 40 | Karosseriesteuergerät (BCM), automatisches Lichtsystem, automatisches Heckklappensystem, Rückfahrscheinwerfer, CVT-Schaltsperre, Tagfahrlicht, Nebelscheinwerfer, Scheibenwischer und -waschanlage vorn, Scheinwerfer, Scheinwerfer-Zielsystem, beheiztes Lenkrad, Beleuchtung, Intelligentes Schlüsselsystem/Motorstartfunktion, Intelligentes Schlüsselsystem, Innenraumbeleuchtung, IVIS, Schiebedachsystem, Parkleuchten, Kennzeichenleuchten, Rückleuchten, Elektrische Türverriegelung, Elektrische Sitze, Elektrische Fensterheber, Heckscheibenheizung, Heck Wischer- und Waschanlage, Reifendruckkontrollsystem, Anhängerkupplung, Blinker und Warnblinker, Fahrzeugsicherheitssystem, Warnsignalsystem, automatische Fahrpositionierung, Neigungs- und Teleskoplenksäule |
| P | – | Nicht benutzt |
| R1 | Horn Relais | |
| R2 | Lüfterrelais |

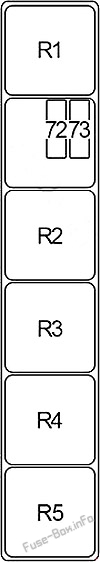

Relaisbox #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 72 | 10 | Anhänger-Backup-Relais |
| 73 | fünfzehn | Anhängerkupplungs-Wenderelais (links), Anhängerkupplungs-Wenderelais (rechts) |
| 74 | 10 | Beheiztes Lenkrelais |
| Relais | ||
| R1 | PTC 2 | |
| R2 | Intelligente Geschwindigkeitsregelung (ICC) Brake Hold | |
| R3 | Zubehör №2 | |
| R4 | Nicht benutzt | |
| R5 | PTC 1 |

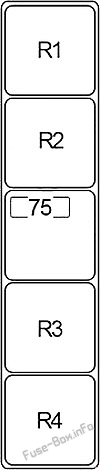

Relaisbox #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 75 | 10 | Fahrerassistenzsystem |
| R1 | Nicht benutzt | |
| R2 | Nicht benutzt | |
| R3 | Nicht benutzt | |
| R4 | Tagfahrlichtrelais |
Schmelzsicherungsblock
Die Hauptsicherungen befinden sich am Pluspol der Batterie.
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| EIN | 250 | Generator, Anlasser, Sicherungen: B, C, D |
| B | 100 | Sicherungen: 57, 58, 59, 60, 61, 62, 63, 64, 72, 73, H, I, J, K, L, M, N, O |
| C | 80 | Scheinwerfer-Hochrelais (Sicherungen: 34, 35), Scheinwerfer-Low-Relais (Sicherungen: 36, 37), Rücklichtrelais (Sicherungen: 51, 52), Sicherungen: 41, 42, 43, 68, 69, 70, 71 |
| D | 100 | Servolenkungs-Steuermodul |
| E | 80 | Relais Motorsteuergerät (Sicherungen: 38, 39, 40), Zündrelais Nr. 1 (Sicherungen: 44, 45, 46, 47, 48, 49, 50) Sicherungen: 53, 55, 56 |
| F | 100 | Zubehörrelais Nr. 1 (Sicherungen: 19, 20, 21), Heckscheibenheizungsrelais (Sicherungen: 22, 23, 24), Gebläsemotorrelais (Sicherungen: 17, 27), Sicherungen: 1, 2, 3, 4, 9, 10, 11, 12, 13, 14, 15, 16, 25, 65, 66, 67, G |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Infiniti QX60, JX35?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Infiniti Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
