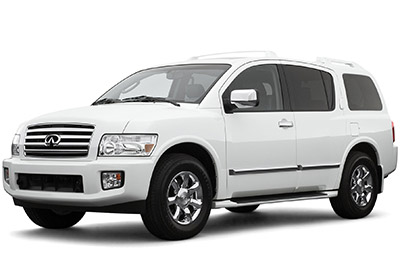

In diesem Artikel betrachten wir die erste Generation Infiniti QX56 (JA60), von 2004 bis 2010 produzierte Hier finden Sie Sicherungskasten Diagramme von finden Infiniti QX56 2004, 2005, 2006, 2007, 2008, 2009 und 2010 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais kennen.
der Inhalt
Sicherungsanordnung Infiniti QX56 2004-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) im Infiniti QX56 sind die Sicherungen #6, #7, #18 im Sicherungskasten Instrumententafel und Sicherung #28 im Motorraum-Sicherungskasten #2.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
2004-2007 : Der Sicherungskasten befindet sich hinter der Abdeckung neben dem Handschuhfach.
2008-2010 : Der Sicherungskasten befindet sich hinter der Abdeckung im Handschuhfach.
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen im Fahrgastraum
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 10 | Sitzheizungsrelais |
| 2 | 10 | Steuergerät Fahrersitz |
| 3 | 10 | Getriebesteuergerät (TCM), All-Mode-Allradsystem, A/T-Schaltsperre, Bremsregelsystem, Beleuchtung, Intelligentes Geschwindigkeitsregelsystem, Intelligentes Schlüsselsystem/Motorstartfunktion, Infiniti-Wegfahrsperre (IVIS), Kombiinstrument, Federungskontrollsystem, Reifendruckkontrollsystem, Blinker und Warnblinker, Fahrzeugsicherheitssystem, Warnsignalsystem |
| 4 | 10 | Audio, AV-Schalter, Display-Steuergerät, Navi-Steuergerät, DVD-Player, Body Control Module (BCM), Kombiinstrument, Rückfahrkamera-Steuergerät, Satellitenradio-Tuner |
| 5 | 10 | Außenspiegel-Fernbedienungsschalter |
| 6 | fünfzehn | Konsolensteckdose |
| 7 | fünfzehn | Zigarettenanzünder |
| 8 | 10 | Frontluftregler, Frontgebläsemotorrelais, Wasserventilrelais |
| 9 | 10 | Kombischalter |
| 10 | fünfzehn | Gebläsemotor hinten |
| 11 | fünfzehn | Gebläsemotor hinten |
| 12 | 10 | Datenverbindungsanschluss, Display-Steuergerät, Navi-Steuergerät, Sonar-Steuergerät, Shift-Lock-Steuergerät, Federungssteuergerät, Hintertür-Steuergerät, automatischer Blendschutz-Innenspiegel, Kompass und Thermometer, beheiztes Lenkrad, Sonar-System, Infiniti-Fahrzeug Wegfahrsperre (IVIS) |
| 13 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 14 | 10 | Kombiinstrument (Front-Wischer- und Waschanlage, Heck-Wischer- und Waschanlage) |
| fünfzehn | 10 | Automatisches Geschwindigkeitsregelgerät (ASCD) Bremsschalter, Intelligent Cruise Control (ICC) Bremshalterelais, ICC-Sensor, ICC-Einheit |
| 16 | 10 | Sitzheizungsrelais |
| 17 | fünfzehn | Subwoofer |
| 18 | fünfzehn | Steckdose vorne (links) |
| 19 | 10 | Lenkwinkelsensor, Kombinationsmesser, Schlüsselschalter und Magnetschalter für die Tastensperre, vordere Luftsteuerung, Schaltschloss-Steuereinheit, A/T-Gerät, Datenverbindungsanschluss, Wasserventilrelais, Homelink-Universal-Transceiver, Uhr, elektrisches Türschlosssystem, elektrisch klappbares Drittes Reihensitz |
| 20 | 10 | Bremslichtschalter, Scheinwerferrelais, Bremshalterelais der intelligenten Geschwindigkeitsregelung (ICC) |
| 21 | 10 | Intelligente Geschwindigkeitsregelanlage (ICC) |
| 22 | fünfzehn | Karosseriesteuergerät (BCM), Fahrersitzsteuergerät, Hecktürsteuergerät, Sitzspeicherschalter, Steuergerät für automatische Fahrpositionierung, automatisches Hecktürsystem, intelligentes Schlüsselsystem/Motorstartfunktion, Innenraumbeleuchtung, Wegfahrsperre von Infiniti (IVIS .) ), Elektrisches Türschlosssystem, Fahrzeugsicherheitssystem |
| R1 | Zubehör Relais | |
| R2 | Gebläserelais hinten |

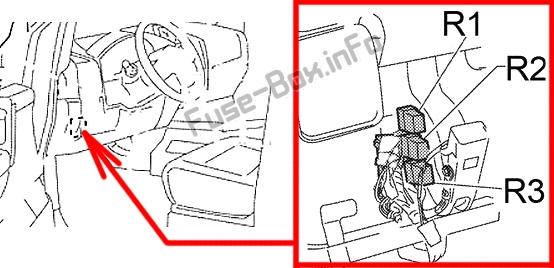

Zusätzliche Relais
| № | Relais |
|---|---|
| R1 | Anhängerschlepprelais Nr. 1 |
| R2 | Fensterheberrelais der hinteren elektrischen Lüftungsöffnung (geschlossen) |
| R3 | Fensterheberrelais der hinteren elektrischen Lüftungsöffnung (offen) |
Motorraum-Sicherungskästen

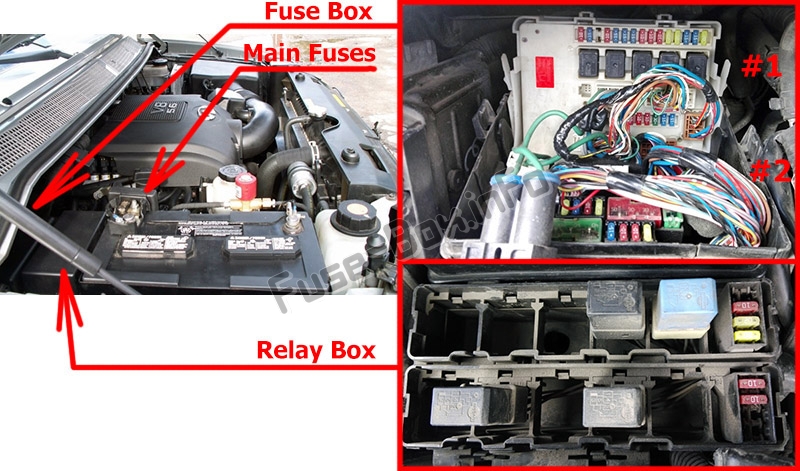

Lage des Sicherungskastens
ad vertisements

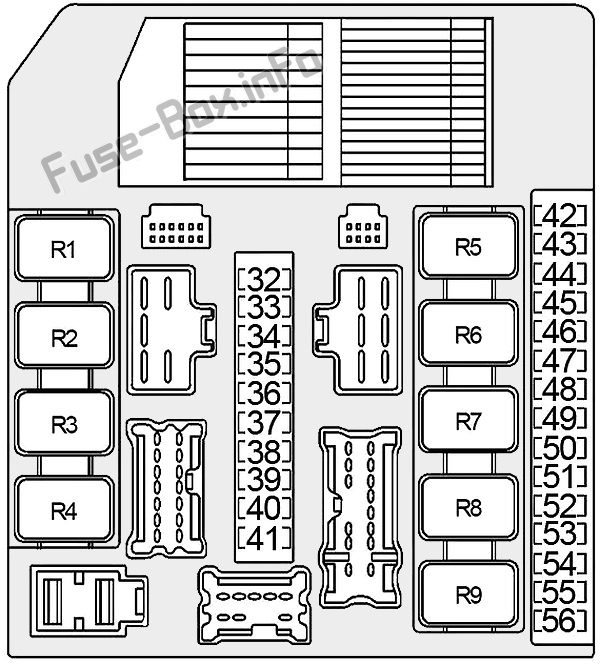

Sicherungskasten Nr. 1 Diagramm (Version 1)
Belegung der Sicherungen im Motorraum-Sicherungskasten #1 (Version 1)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 32 | 10 | Anhängerschlepprelais Nr. 1 |
| 33 | – | Nicht benutzt |
| 34 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 35 | 10 | Linker Scheinwerfer (Fernlicht) |
| 36 | 10 | Beleuchtungssteuerschalter, Schalterbeleuchtung, Anhängerkupplungsrelais Nr.1, Display-Steuergerät |
| 37 | 10 | Kombileuchten vorn, Kombileuchten hinten, Kennzeichenleuchten, Anhängerkupplungsrelais, Schalterbeleuchtung |
| 38 | 10 | Rückfahrscheinwerferrelais (Anhängerschlepprückseite) |
| 39 | 30 | Frontwischerrelais |
| 40 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 41 | fünfzehn | Rechter Scheinwerfer (Abblendlicht), Scheinwerfer-Einstellmotoren |
| 42 | 10 | Klimarelais |
| 43 | fünfzehn | Beheiztes Spiegelrelais |
| 44 | – | Nicht benutzt |
| 45 | 10 | Tagfahrlichtrelais |
| 46 | fünfzehn | Relais Heckscheibenheizung |
| 47 | fünfzehn | Relais Heckscheibenheizung |
| 48 | fünfzehn | Kraftstoffpumpenrelais |
| 49 | 10 | Getriebesteuergerät (TCM), Verteilergetriebesteuergerät, 4WD-Schaltschalter, Verteilergetriebemotorrelais |
| 50 | 10 | ABS, Lenkwinkelsensor |
| 51 | 10 | Rückfahrscheinwerferrelais, Anhängerschlepprelais Nr. 2 |
| 52 | 20 | Drosselklappen-Motorrelais |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais, Übertragungssteuergerät, NATS-Antennenverstärker, IPDM-CPU |
| 54 | 10 oder 15 | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren (2004-2006 – 10A; 2007-2010 – 15A) |
| 55 | fünfzehn | Einspritzdüsen |
| 56 | 20 | Nebelscheinwerfer |
| Relais | ||
| R1 | Heckscheibenheizung | |
| R2 | Motorsteuergerät (ECM) | |
| R3 | Scheinwerfer niedrig | |
| R4 | Nebelscheinwerfer | |
| R5 | Anlasser | |
| R6 | Beheizter Spiegel | |
| R7 | Nicht benutzt | |
| R8 | Lüfter | |
| R9 | Zündung |
ad vertisements

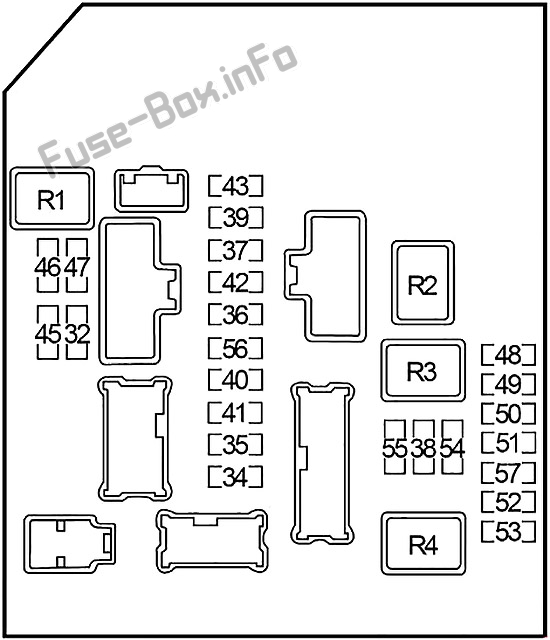

Sicherungskasten Nr. 1 Diagramm (Version 2)
Belegung der Sicherungen im Motorraum-Sicherungskasten #1 (Version 2)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 32 | 10 | Anhängerschlepp |
| 33 | – | Nicht benutzt |
| 34 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 35 | 10 | Linker Scheinwerfer (Fernlicht) |
| 36 | 10 | Beleuchtungssteuerschalter, Schalterbeleuchtung, Anhängerkupplungsrelais №1, Display-Steuergerät |
| 37 | 10 | Kombileuchten vorn, Kombileuchten hinten, Kennzeichenleuchten, Anhängerkupplungsrelais, Schalterbeleuchtung |
| 38 | 10 | Rückfahrscheinwerferrelais (Anhängerschlepprückseite) |
| 39 | 30 | Frontwischerrelais |
| 40 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 41 | fünfzehn | Rechter Scheinwerfer (Abblendlicht), Scheinwerfer-Einstellmotoren |
| 42 | 10 | Klimarelais |
| 43 | fünfzehn | Beheiztes Spiegelrelais |
| 44 | – | Nicht benutzt |
| 45 | 10 | Tagfahrlichtrelais |
| 46 | fünfzehn | Relais Heckscheibenheizung |
| 47 | fünfzehn | Relais Heckscheibenheizung |
| 48 | fünfzehn | Kraftstoffpumpenrelais |
| 49 | 10 | Getriebesteuergerät (TCM), Verteilergetriebesteuergerät, 4WD-Schaltschalter, Verteilergetriebemotorrelais |
| 50 | 10 | Abs |
| 51 | 10 | Rückfahrscheinwerferrelais, Anhängerschlepprelais №2 |
| 52 | 20 | Drosselklappen-Motorrelais |
| 53 | 20 | Motorsteuergerät (ECM), ECM-Relais |
| 54 | fünfzehn | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 55 | fünfzehn | Einspritzdüsen |
| 56 | fünfzehn | Nebelscheinwerfer |
| 57 | – | Nicht benutzt |
| Relais | ||
| R1 | Heckscheibenheizung | |
| R2 | Kühlgebläse (№1) | |
| R3 | Kühlgebläse (№2) | |
| R4 | Zündung |

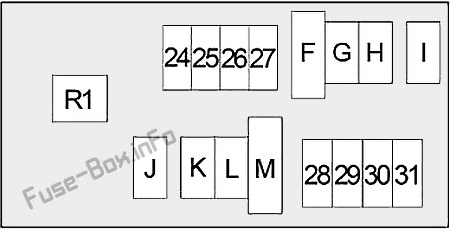

Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 24 | 20 | Relais des vorderen Gebläsemotors |
| 25 | fünfzehn | Hupenrelais, Intelligentes Schlüsselsystem, Fahrzeugsicherheitssystem |
| 26 | 10 | 2006-2010: AWD-Steuergerät |
| 27 | 20 | Relais des vorderen Gebläsemotors |
| 28 | fünfzehn | Ladesteckdose hinten |
| 29 | 10 | Federungssteuergerät |
| 30 | 10 | Generator |
| 31 | 20 | Audio, AV-Schalter, BOSE Lautsprecherverstärker, Display-Steuereinheit, Navi-Steuereinheit, DVD-Player, Satellitenradio-Tuner, Rückfahrkamera-Steuereinheit |
| F | 50 | Karosseriesteuergerät (BCM), Schutzschalter, automatisches Lichtsystem, automatische Fahrpositionierung, automatisches Hecktürsystem, Tagfahrlicht, Nebelscheinwerfer, vordere Scheibenwischer- und Waschanlage, Scheinwerfer, Scheinwerfer-Zielsystem, Beleuchtung. Intelligentes Schlüsselsystem/Motorstartfunktion, Innenraumbeleuchtung, Infiniti-Wegfahrsperre (IVIS), Parkleuchten, Kennzeichenleuchten, Rückleuchten, elektrische Türverriegelung, elektrisch umklappbare dritte Sitzreihe, elektrische Fensterheber, Heckscheibenheizung, hinten Wischer- und Waschanlage, Schiebedach, Reifendruckkontrollsystem, Anhängerkupplung, Blinker und Warnblinkanlage, Fahrzeugsicherheitssystem, Warnsignalsystem |
| G | 30 | Kompressormotorrelais (Aufhängungssteuergerät) |
| H | 30 | Abs |
| ich | 40 | Abs |
| J | 30 | Anhängerschlepprelais Nr. 2 |
| K | 40 | Elektrische Bremse (Anhängerschlepp) |
| L | 40 | Lüfterrelais, beheiztes Spiegelrelais, Sicherung: „N“ (’08-’10) |
| M | 40 | Zündschloss. Intelligentes Schlüsselsystem/Motorstartfunktion, Infiniti Fahrzeug-Wegfahrsperre (IVIS), Sicherung: „57“, „58“ |
| Nein | 25 | 2008-2010: Lüfterrelais, beheiztes Spiegelrelais |
| R1 | Horn Relais |
ad vertisements

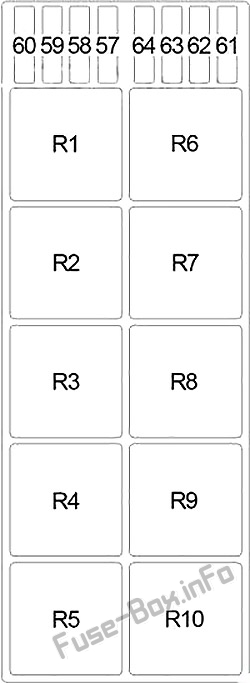

Relaisbox
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 57 | 20 | Umschaltrelais (Hoch), Umschaltrelais (Niedrig) |
| 58 | 20 | Motorrelais übertragen |
| 59 | 10 | Karosseriesteuergerät (BCM), Motorsteuergerät (ECM), All-Mode 4WD-System, automatisches Lichtsystem, automatische Fahrpositionierung, Tagfahrlicht, Nebelscheinwerfer, Frontscheibenwischer und -waschanlage, Scheinwerfer, Scheinwerfereinstellsystem, Beleuchtung, Intelligentes Schlüsselsystem/Motorstartfunktion, Innenraumbeleuchtung, Infiniti-Wegfahrsperre (IVIS), Parkleuchten, Kennzeichenleuchten, Rückleuchten, elektrische Fensterheber, Heckscheibenheizung, Heckscheibenwischer und -waschanlage, Startsystem, Schiebedach, Reifen Drucküberwachungssystem, Anhängerkupplung, Blinker und Warnblinker, Warnsignalsystem |
| 60 | fünfzehn | 2008-2010: Anhängerkupplung, Body Control Module (BCM) |
| 61 | – | Nicht benutzt |
| 62 | – | Nicht benutzt |
| 63 | 10 | 2008-2010: Beheiztes Lenkrad |
| 64 | 10 | 2008-2010: Automatischer Fahrpositionierer, A/T-Schaltsperre, Karosseriesteuergerät (BCM), Intelligentes Schlüsselsystem, Innenraumbeleuchtung, Infiniti Wegfahrsperre (IVIS), Elektrisches Türverriegelungssystem, Warnsignalsystem |
| Relais | ||
| R1 | 2008-2010: Transferabschaltung | |
| R2 | Transferschicht niedrig | |
| R3 | 2004-2007: Intelligent Cruise Control (ICC) Brake Hold | |
| R4 | 2004-2005: Anhängerschlepp (№1); 2006-2010: Anhängerwende (LH) |
|
| R5 | 2004-2005: Rückfahrlampe; 2006-2010: Anhängerwende (RH) |
|
| R6 | Nicht benutzt | |
| R7 | Hochschalten (4WD) | |
| R8 | Tageslicht | |
| R9 | Bremsleuchte | |
| R10 | Anhängerschlepp (№2) |

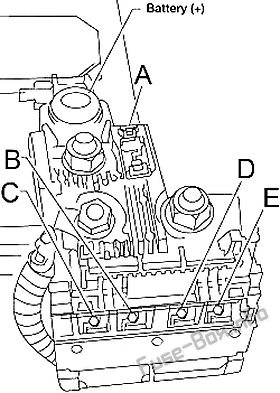

Schmelzsicherungsblock
Die Hauptsicherungen befinden sich am Pluspol der Batterie.
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| EIN | 140 | Generator, Sicherungen: „D“, „E“ |
| B | 60 | Zubehörrelais (Sicherungen: „4“, „5“, „6“, „7“), Gebläserelais hinten (Sicherungen: „10“, „11“), Sicherungen: „3“, „17“, „18“ , „19“, „20“, „21“, „22“ |
| C | 80 | Zündrelais (Sicherungen: „38“, „48“, „49“, „50“, „51′, „54“, „55“), Sicherungen: „46“, „47“, „52“, „53 „ |
| D | 80 | Nebelscheinwerferrelais (Sicherungen: „34“, „35“), Scheinwerfer-High-Relais (Sicherungen: „34“, „35“), Scheinwerfer-Low-Relais (Sicherungen: „40“, „41“), Rücklichtrelais ( „36“, „37“), Sicherungen: „32“, „39“, „42“, „43“, „45“ |
| E | 100 | Sicherungen: „28“, „29“, „30“, „31“, „I“, „K“, „L“ |
