Hier finden Sie die Sicherungskasten-Belegung für den Infiniti Q70 Y51 der Baujahre 2013 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Infiniti Q70 2013-2019
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungskasten Nr. 1 Diagramm
- Sicherungskasten #2 Diagramm
- Relaisbox
- Schmelzsicherungsblock (Hauptsicherungen)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Infiniti Q70 Y51?
- Was zeigt die Sicherungsbelegung?
- Weitere Infiniti Sicherungskasten-Belegungen
Sicherungsanordnung Infiniti Q70 2013-2019
Die Sicherungen des Zigarettenanzünders (Steckdose) im Infiniti Q70 sind die Sicherungen #18 und #20 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung unter der Instrumententafel.

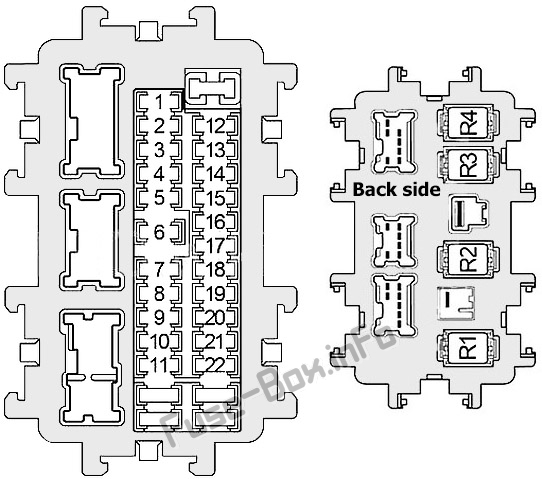

Sicherungsdiagramm
Zuordnung der Sicherungen im Fahrgastraum
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Beheiztes Lenkradrelais |
| 2 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Scheinwerfer-Einstellmotor links/rechts, Wischer-Rückwärtsrelais, Schaltsperrrelais, Steuergerät für adaptives Frontbeleuchtungssystem (AFS), automatisches Geschwindigkeitsregelgerät (ASCD) Bremsschalter, Bremslichtschalter, Bremsschalter für intelligente Geschwindigkeitsregelung (ICC), hintere Sonnenblende Steuergerät, Steuergerät für Reifendruckwarnung, Relais für klimatisierten Sitz, Relais für Sitzheizung vorn, Schalter für Sitzheizung vorn (Fahrer-/Beifahrerseite), Kompressor (2013-2019), Steuergerät für Sonar, Steuergerät für Rundumsichtmonitor (2015- 2019), CAN Gateway, Tel Adapter Unit, Telematic Control Unit (TCU (2015-2019)), A/C Auto Amplifier, AV Control Module, Auto Anti Blending Innenspiegel, Data Link Connector, Scheinwerferschwenkaktuator LH/RH, Abgas-/Außengeruchserkennungssensor (2013-2014), 4-Rad-Aktivlenkung (4WAS) Frontsteuergerät (2013), Ionisator (2013-2014),Innengeruchserkennungssensor (2013-2014) |
| 4 | 10 | Kombinationsmessgerät, Rückfahrleuchtenrelais, Messgerätesteuerungsschalter |
| 5 | fünfzehn | Kofferraumverschluss-Baugruppe |
| 6 | 10 | Kofferraumverschluss, Satellitenradio-Tuner (2015-2019), Uhr, automatischer Innenspiegel mit Blendschutz, Regensensor, Kombiinstrument, Dreifachschalter, Datenverbindungsanschluss, A/C Auto-Verstärker (2014-2019), Telefon-Adapter ( 2014-2019), Druckknopf-Zündschalter (2014-2019), Anzeigeeinheit (2014-2019), Telematik-Steuergerät (TCU (2015-2019)), Pre-Crash-Sicherheitsgurt-Steuergerät (Fahrer-/Beifahrerseite (2013 .) -2014)) |
| 7 | 10 | Bremslichtschalter, Body Control Module (BCM), Intelligent Cruise Control (ICC) Brake Hold Relay |
| 8 | fünfzehn | BOSE Verstärker |
| 9 | 10 | Steuergerät Allradantrieb (AWD), CAN-Gateway, Zündschalter (2013), Kombiinstrument (2013) |
| 10 | fünfzehn | BOSE Verstärker |
| 11 | 10 | Karosseriesteuergerät (BCM), Sitzspeicherschalter, Intelligenter Schlüsselwarnsummer, Tagfahrlichtrelais (2015-2019) |
| 12 | 10 | 2015-2019: NATS Antennenverstärker |
| 13 | 10 | Spiegelheizung De |
| 14 | 20 | Heckscheibenheizung |
| fünfzehn | 20 | Heckscheibenheizung |
| 16 | fünfzehn | 2015-2019: Steuergerät für Sitzheizung hinten, Schalter Sitzheizung hinten (links/rechts) |
| 17 | – | Nicht benutzt |
| 18 | 20 | Zigarettenanzünder, Frontsteckdose (2015-2019), Konsolensteckdose (2013-2014) |
| 19 | 10 | A/C Auto-Verstärker, Satellitenradio-Tuner, Telefon-Adapter, Fensterheber-Hauptschalter, Multifunktionsschalter, Active Noise Control Unit, BOSE-Verstärker, AV-Steuerung, Frontmikrofon (Active Noise Control), Rear-Mikrofon (Active Noise Control), Around View Monitor Control Unit (2015-2019), Telematikschalter |
| 20 | 20 | 2015-2019: Konsolensteckdose, hintere Steckdose |
| 21 | fünfzehn | Gebläsemotor |
| 22 | fünfzehn | Gebläsemotor |
| R1 | Zündrelais | |
| R2 | Relais Heckscheibenheizung | |
| R3 | Zubehör Relais | |
| R4 | Frontgebläserelais |
ad vertisements
Motorraum-Sicherungskästen

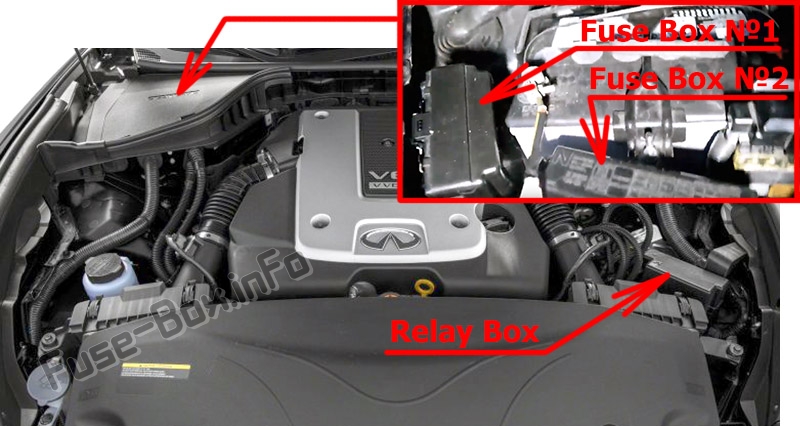

Lage des Sicherungskastens
Unter der Kunststoffabdeckung befinden sich neben der Batterie zwei Sicherungskästen. Um auf Block Nr. 1 zuzugreifen, müssen Sie einen Teil des Gehäuses um die Batterie entfernen. Die Hauptsicherungen befinden sich am Pluspol der Batterie.
Sicherungskasten Nr. 1 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 41 | fünfzehn | Kraftstoffpumpenrelais |
| 42 | 10 | Lüfterrelais №1, Einspritzrelais 1 (5,6L), Einspritzrelais №2 (5,6L (2013-2014)) |
| 43 | 10 | Getriebesteuergerät (TCM) |
| 44 | 10 | Motorsteuergerät (ECM), Einspritzdüsen (VQ-Motormodelle) |
| 45 | fünfzehn | Luft-Kraftstoff-Verhältnis-Sensoren, beheizte Sauerstoffsensoren |
| 46 | 10 | Gaspedalaktuator/Gaspedalpositionssensor, Sensor für intelligente Geschwindigkeitsregelung (ICC), ICC-Bremshalterelais, ABS, Lenkwinkelsensor, Steuergerät für Fahrerassistenzsummer, Steuergerät Allradantrieb (AWD), fortschrittliche Fahrerassistenzsysteme (ADAS) Steuergerät, Seitenradar LH/RH, Fahrspurkamera-Einheit, Servolenkungs-Steuergerät, Gierraten-/Seiten-/Verzögerungs-G-Sensor, 4-Rad-Aktivlenkung (4WAS) Hauptsteuergerät (2013), Servolenkungs-Steuergerät (2013-2014 .) ) |
| 47 | 10 | Frontscheibenwischermotor, Waschpumpe |
| 48 | 10 | Nicht benutzt |
| 49 | 10 | Klimaanlagenrelais |
| 50 | fünfzehn | Drosselklappen-Motorrelais |
| 51 | fünfzehn | Motorsteuergerät-Relais (ECM) (Motorsteuergerät, EVAP-Kanister-Entlüftungssteuerventil, Kondensator, Zündspulen, EVAP-Kanister-Spülvolumen-Steuermagnetventil, Luftmassenmesser, Einlassventil-Steuermagnetventil, Auslassventil-Steuermagnetventil ( 5.6L), Injektorrelais (2 (5.6L (2015-2019)), Variables Ventilereignis- und Hubsteuermodul (VVEL), NATS-Antennenverstärker |
| 52 | 10 | 2015-2019: Kombileuchten vorn, Kombileuchten hinten, Kennzeichenleuchten, Kombileuchte hinten rechts (Karosserieseite) |
| 53 | 10 | Kartenleuchte, Kombileuchte hinten links (Karosserieseite), Aschenbecherbeleuchtung, Kombischalter, Handschuhfachleuchte, Schalter zum Öffnen des Kofferraumdeckels, Schalter für die Instrumentensteuerung, Multifunktionsschalter, Dreifachschalter, Doppelschalter, Telematikschalter, Sitzspeicherschalter, Uhr, Zigarette Feuerzeugsteckdose, Schalter für Sitzheizung vorne (Fahrer-/Beifahrerseite), Klimatisierter Sitzschalter (Fahrer-/Beifahrerseite), A/T-Schalthebelbeleuchtung, Fahrmodus-Wahlschalter, IBA-Aus-Schalter |
| 54 | 10 | Linker Scheinwerfer (Fernlicht) |
| 55 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 56 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 57 | fünfzehn | Rechter Scheinwerfer (Abblendlicht) |
| 58 | 10 | Tagfahrlichtrelais |
| 59 | fünfzehn | Nebelscheinwerferrelais |
| 60 | 30 | Frontscheibenwischer-Hauptrelais (Frontscheibenwischer Hi/Lo-Relais), Wischer-Rückwärtsrelais |
| R1 | Nicht benutzt | |
| R2 | Startersteuerrelais |
ad vertisements
Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 31 | fünfzehn | Hupenrelais, Lichtmaschine |
| 32 | fünfzehn | 5.6L: Einspritzrelais 2 |
| 33 | 10 | Allradantrieb (AWD) Steuergerät |
| 34 | fünfzehn | AV-Steuereinheit, BOSE-Verstärker, Active Noise Control Unit, Around View Monitor-Steuereinheit (2015-2018), Satellitenradio-Tuner (2013-2014), Display-Einheit (2013), Tel-Adaptereinheit (2013), Telematik-Steuereinheit (TCU .) (2014)) |
| 35 | – | Nicht benutzt |
| 36 | 10 | Getriebesteuergerät (TCM) |
| 37 | – | Nicht benutzt |
| 38 | 10 | Fahrzeugsicherheitshornrelais |
| G | 50 | Stellmotorrelais für variable Ventilereignisse und -hub (VVEL) |
| H | 30 | Zündrelais (Sicherungen: 1, 2, 3, 4, 16) |
| ich | 30 | 5.6L: Einspritzrelais №1 |
| J | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt (Fahrerseite) |
| K | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt (Beifahrerseite) |
| L | 40 | Karosseriesteuergerät (BCM), Schutzschalter (Steuergerät für automatische Fahrpositionierer, elektrisch verstellbarer Sitz), Sicherung: 12 |
| M | 30 | Abs |
| Nein | 50 | Abs |
| Ö | 50 | Lüfterrelais №1 |
| P | 50 | Sicherungen: 61, 62, 63 |
| R1 | Horn Relais |
Relaisbox
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 61 | 10 | Relais Sitzheizung vorn, Relais Sitzklimatisierung |
| 62 | fünfzehn | Klimatisiertes Sitzrelais |
| 63 | fünfzehn | Gaspedal-Aktuator / Gaspedal-Positionssensor |
| Q | 40 | 2013: 4-Rad Active Steer (4WAS) Frontsteuergerät |
| Relais | ||
| R1 | 5.6L: Injektor (№1) | |
| R2 | Umschaltsperre | |
| R3 | Intelligente Geschwindigkeitsregelung (ICC) Brake Hold | |
| R4 | Frontscheibenwischer rückwärts | |
| R5 | Kühlgebläse (№1) | |
| R6 | Stellmotor mit variablem Ventilereignis und -hub (VVEL) | |
| R7 | Fahrzeugsicherheitshorn | |
| R8 | Tagfahrlicht |

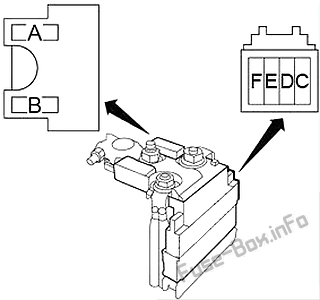

Schmelzsicherungsblock (Hauptsicherungen)
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| EIN | 250 | Lichtmaschine, Anlasser, Sicherungen: C, D, E |
| B | 100 | Sicherungen: O, P, R |
| C | 100 | Sicherungen: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| D | 80 | Zündrelais (Sicherungen: 41, 42, 43, 44, 45, 46, 47), Sicherungen: 49, 50, 51 |
| E | 100 | Zubehörrelais (Sicherungen: 18, 19, 20), Heckscheibenheizungsrelais (Sicherungen: 13, 14, 15), Gebläserelais (Sicherungen: 21, 22), Sicherungen: 5, 6, 7, 8, 9, 10, 11 |
| F | 60 | Scheinwerfer-High-Relais (Sicherungen: 54, 55), Scheinwerfer-Low-Relais (Sicherungen: 56, 57), Rücklicht-Relais (Sicherungen: 52, 53), Sicherungen: 58, 59, 60 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Infiniti Q70 Y51?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
