In diesem Artikel betrachten wir die zweite Generation der Infiniti QX-Serie (Z62), die von 2004 bis 2010 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Infiniti QX56 2010, 2011, 2012 und 2013, Infiniti QX80 2014, 2015, 2016 und 2017, informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren Sie mehr über die Belegung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Infiniti QX56 und QX80 2010-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Infiniti QX56 / QX80 sind die Sicherungen #18 (2010-2013: Konsolensteckdose) und #20 (Frontsteckdose, Gepäckraumsteckdose) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

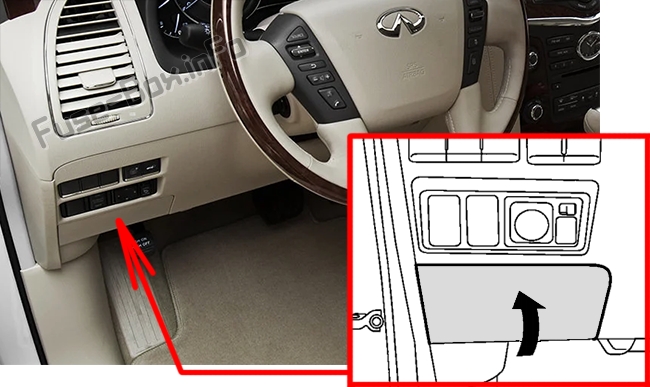

Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

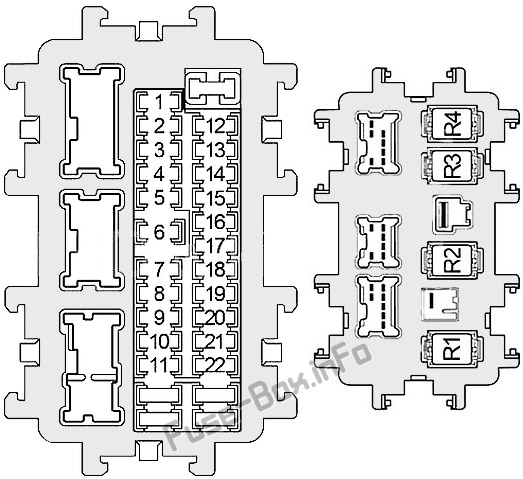

Sicherungskastendiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 1 | 10 | Kombischalter |
| 2 | 10 | Sensoreinheit für Airbag-Diagnose, Steuergerät für Insassenklassifizierungssystem |
| 3 | 10 | Bremsschalter für intelligente Geschwindigkeitsregelung (ICC), automatische Geschwindigkeitsregelung (ASCD) Bremsschalter, Bremslichtschalter, Scheinwerfer-Einstellmotor links/rechts, Datenverbindungsanschluss, Lenkwinkelsensor, Kombiinstrument, Schalter für beheiztes Lenkrad, Reifenmangel, Druck Warnsteuergerät, Servolenkungssteuergerät, CAN-Gateway, Dreifachschalter (APS-Schalter), Steuergerät für adaptives Frontbeleuchtungssystem (AFS), AC 120-V-Steckdosenhauptschalter, Klimatisiertes Sitzrelais |
| 4 | 10 | Heckklimasteuerung, Rundum-Monitor-Steuergerät, A/C Auto-Verstärker, Ionisator, AV-Steuergerät, Heckklima-Relais, Abgas-/Außentür-Erkennungssensor, Automatisches Hecktür-Steuermodul, Auto-Blendenschutz-Innenspiegel , Sonar-Steuereinheit (2014-2017), Telematik-Steuermodul (TCU (2014-2017)) |
| 5 | fünfzehn | BOSE Verstärker |
| 6 | 10 | Datenverbindungsanschluss, Uhr, Schalter zum Entriegeln des zweiten Sitzes links/rechts, Intelligenter Schlüsselwarnsummer, Steuergerät für Pre-Crash-Sicherheitsgurt, Regensensor für Beleuchtung, automatischer Blendschutz-Innenspiegel, Kombiinstrument (2014-2017) |
| 7 | 10 | Bremslichtschalter, Body Control Module (BCM), Intelligent Cruise Control (ICC) Brake Hold Relay, Elektrische Bremse |
| 8 | fünfzehn | BOSE Verstärker |
| 9 | 10 | Rundum-Monitor-Steuereinheit, A/C Auto-Verstärker, Automatisches Heckklappen-Steuermodul, Neigungsschalter LH/RH, Klappschalter LH/RH, Automatischer Hecktür-Warnsummer |
| 10 | 10 | Druckknopf-Zündschalter, Sitz-Memory-Schalter, Karosseriesteuergerät (BCM) |
| 11 | 10 | Kombizähler (2010-2013), CAN-Gateway |
| 12 | 20 | Zubehörrelais №2 |
| 13 | 10 | 4WD-Schalter, Schneemodus / Schleppmodus / VDC-Aus-Schalterbaugruppe |
| 14 | fünfzehn | Zweiter Sitzheizungsschalter LH/RH |
| fünfzehn | fünfzehn | Schalter Sitzheizung vorn links/rechts |
| 16 | 20 | Gebläserelais hinten |
| 17 | – | Nicht benutzt |
| 18 | 20 | 2010-2013: Konsolensteckdose |
| 19 | 10 | Außenspiegel-Fernbedienungsschalter (2010-2013), Sonar-Steuereinheit (2010-2013), Around View Monitor-Steuereinheit, A/C Auto-Verstärker, Multifunktionsschalter, AV-Steuereinheit, Front-Display-Einheit, Videoverteiler, Hauptschalter für elektrische Fensterheber (2014-2017), BOSE-Verstärker (2014-2017), Telematik-Steuermodul (TCU (2014-2017)), Telematik-Schalter (2014-2017) |
| 20 | 20 | Frontsteckdose, Gepäckraumsteckdose, Zubehörrelais №2 |
| 21 | fünfzehn | Frontgebläsemotor |
| 22 | fünfzehn | Frontgebläsemotor |
| Relais | ||
| R1 | Zündung | |
| R2 | Zündung №2 | |
| R3 | Zubehörteil | |
| R4 | Gebläse |
ad vertisements
Motorraum-Sicherungskästen
Lage des Sicherungskastens

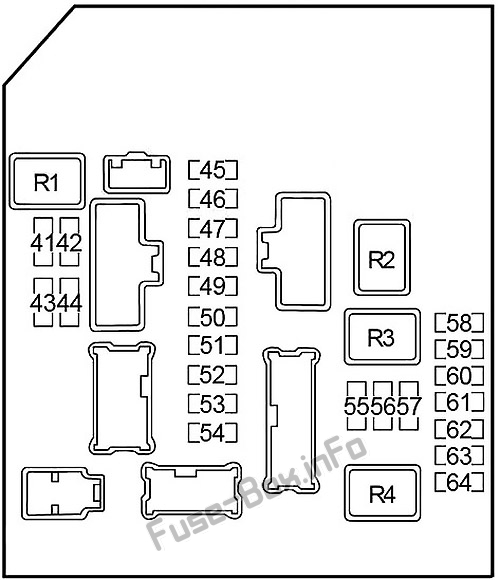

Sicherungskasten Nr. 1 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 41 | fünfzehn | Relais Heckscheibenheizung |
| 42 | fünfzehn | Relais Heckscheibenheizung |
| 43 | 20 | Motorsteuergerät (ECM), NATS-Antennenverstärker, ECM-Relais (Luftmassenmesser, Magnetventil zur Steuerung des Spülvolumens des Verdampferbehälters, Steuermodul für variable Ventilereignisse und -hub (VVEL), Einlassventil-Steuermagnetventil, Luft-Kraftstoff-Verhältnis (A .) /F) Sensor, beheizter Sauerstoffsensor, Kraftstoffrücklaufventil, EVAP-Kanister-Entlüftungssteuerventil, Einspritzrelais (2014-2017)) |
| 44 | 10 | Lenkschlossrelais |
| 45 | 30 | Frontwischerrelais |
| 46 | 10 | Anhänger-Schlusslichtrelais, Heckleuchte links, Schlussleuchte rechts/links, Kennzeichenleuchte |
| 47 | 10 | Handschuhfachleuchte, Klimatisierter Sitzschalter, Fond-A/C-Steuerung, Rundsichtmonitor-Steuergerät, Beheizter Lenkradschalter, Allrad-Schalterbaugruppe, A/T-Schalthebel, Multifunktionsschalter, Vorderer Sitzheizungsschalter, Zweiter Sitzheizungsschalter LH/ Rechts, Uhr, Zweiter Sitz-Entriegelungsschalter Links/Rechts, Elektrische Bremse, AC 120-V-Steckdose Hauptschalter, Konsolen-Steckdose (Getränkehalter), Schneemodus / Schleppmodus / Vdc-Aus-Schalter, Scheinwerfer-Zielschalter, Außenspiegel-Fernbedienungsschalter , Kombinationsschalter (Spiralkabel), Warnblinkschalter, Trip-Reset- und Beleuchtungskontrollschalter, Trip-Computer-Schalter, automatischer Heckklappen-Hauptschalter, Dreifach-Schalter, Doppelschalter, hintere Kombinationsleuchte rechts, Stimmungslicht-Vordertürgriff, Stimmungsleuchte-Hintertürgriff , Kartenlampe, Telematik Sswitch |
| 48 | – | Nicht benutzt |
| 49 | 10 | Klimarelais |
| 50 | fünfzehn | Nebelscheinwerfer |
| 51 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 52 | 10 | Linker Scheinwerfer (Fernlicht) |
| 53 | fünfzehn | Linker Scheinwerfer (Abblendlicht) |
| 54 | fünfzehn | Rechter Scheinwerfer (Abblendlicht) |
| 55 | 10 | Rückfahrscheinwerferrelais, Anhängerleistungsrelais, Getriebesteuergerät (TCM) |
| 56 | 10 | Übertragungssteuergerät |
| 57 | 10 | ABS, Bremslichtrelais, Gierraten-/Seiten-/Verzögerungs-G-Sensor |
| 58 | – | Nicht benutzt |
| 59 | – | Nicht benutzt |
| 60 | fünfzehn | 2010-2013: Einspritzrelais |
| 61 | fünfzehn | Zündspulen, Kondensator |
| 62 | 10 | Motorsteuergerät (ECM) |
| 63 | – | Nicht benutzt |
| 64 | 20 | Drosselklappen-Motorrelais |
| Relais | ||
| R1 | Heckscheibenheizung | |
| R2 | Zündung Nr.3 | |
| R3 | Zündung Nr.2 | |
| R4 | Zündung |
ad vertisements

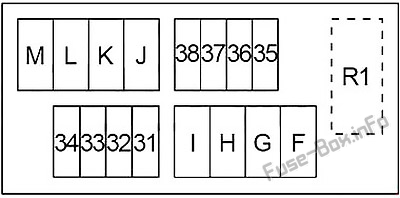

Sicherungskasten #2 Diagramm
Belegung der Sicherungen im Motorraum-Sicherungskasten #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 31 | fünfzehn | Horn Relais |
| 32 | 10 | Generator |
| 33 | 10 | Gaspedal-Aktuator |
| 34 | 10 | Übertragungssteuergerät |
| 35 | fünfzehn | AV-Steuereinheit, Front-Display-Einheit, Videoverteiler, Kopfstützen-Display-Einheit LH/RH, Telematik-Steuermodul (TCU (2014-2017)) |
| 36 | 10 | Fahrzeugsicherheitshornrelais |
| 37 | 10 | IPDM (Zündrelais Nr. 2 (Luftausgleichsmodul), Zündrelais Nr. 3 (Warnsummer, Doppelschalter (Warnsystemschalter), Intelligent Cruise Control (ICC) Brake Hold Relay, Intelligent Cruise Control (ICC) Sensor, Gaspedal Pedalaktuator, Steuergerät für Fahrerassistenzsysteme (ADAS), Seitenradar LH/RH, Spurkameraeinheit) |
| 38 | 10 | Getriebesteuergerät (TCM) |
| F | 40 | Elektrische Bremse, Sicherungen: „T“, „V“, „79“, „84“, „85“, „86“ |
| G | 40 | Zündrelais Nr. 1 (Sicherungen: „1“, „2“, „3“, „4“, „16“), Sicherungen: „12“, „81“, „82“, „83“, „U“ |
| H | 40 | IPDM |
| ich | 30 | Luftkompressor-Relais |
| J | 30 | Übertragungssteuergerät |
| K | 50 | Karosseriesteuergerät (BCM), Schutzschalter (Steuergerät für automatische Fahrpositionierer, Steuergerät für Fahrersitz, Schalter für Lendenwirbelstütze) |
| L | 30 | Abs |
| M | 50 | Abs |
| R1 | Horn Relais |

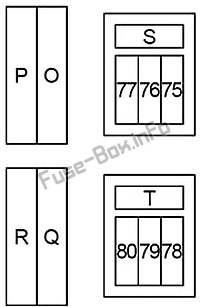

Zusätzlicher Sicherungshalter
Zusätzlicher Sicherungshalter
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| P | 50 | Zündrelais (Sicherungen: „71“, „72“, „73“, „74“) |
| Ö | 50 | Stellmotorrelais für variable Ventilereignisse und -hub (VVEL) |
| R | 50 | Sicherungen: „T“, „79“ |
| Q | 50 | 2010-2013: Sicherungen: „S“, „75“, „76“, „77“;
2014-2017: Sicherungen: „S“, „75“, „76“, „77“, „87“, „88“, „89“, „90“ |
| 75 | fünfzehn | Wischer-Enteiser-Relais |
| 76 | 10 | Beheiztes Lenkradrelais |
| 77 | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt |
| S | 30 | Zweite Sitzreihe (Power Unlock Relay LH/RH, Up Relay 2 LH/RH, Down Relay 2 LH/RH) |
| 78 | – | Nicht benutzt |
| 79 | 30 | Wechselrichtereinheit |
| 80 | 10 | Wischer-Enteisungsrelais, Außenspiegel |
| T | 30 | Automatisches Hintertürsteuermodul |
ad vertisements
Relaisbox #1
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 71 | 30 | Motorsteuergerät (ECM) |
| 72 | 10 | Elektrisch gesteuerte Lüfterkupplung |
| 73 | fünfzehn | Steuergerät für Kraftstoffpumpe |
| 74 | 10 | Abs |
| 87 | fünfzehn | 2014-2017: Einspritzrelais |
| 88 | 10 | 2014-2017: Tagfahrlichtrelais |
| 89 | 10 | 2014-2017: Tagfahrlichtrelais |
| 90 | 10 | 2014-2017: Tagfahrlichtrelais |
| Relais | ||
| R1 | Fernstart des Motors | |
| R2 | Nicht benutzt | |
| R3 | 2010-2013: Fahrzeugsicherheitshorn; 2014-2017: Tagfahrlicht |
|
| R4 | Nicht benutzt | |
| R5 | Nicht benutzt | |
| R6 | Sicherungslampe | |
| R7 | Beheiztes Lenkrad | |
| R8 | Intelligente Geschwindigkeitsregelung (ICC) Brake Hold | |
| R9 | Wischer-Enteiser | |
| R10 | Klimaanlage hinten | |
| R11 | Bremsleuchte | |
| R12 | Luftkompressor | |
| R13 | Zündung | |
| R14 | Stellmotor mit variablem Ventilereignis und -hub (VVEL) |

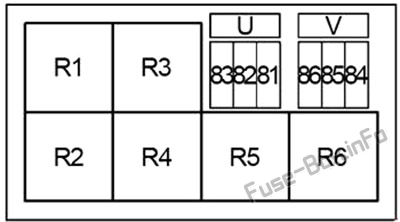

Relaisbox #2
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| 81 | fünfzehn | Klimatisiertes Sitzrelais |
| 82 | fünfzehn | Klimatisiertes Sitzrelais |
| 83 | 30 | Steuergerät für Pre-Crash-Sicherheitsgurt |
| 84 | fünfzehn | Anhänger Blinker (LH) Relais, Anhänger Blinker (RH) Relais |
| 85 | 10 | Backup-Lampen-Relais |
| 86 | 10 | Anhänger-Rücklichtrelais |
| U | 30 | Scheinwerferreinigungsrelais |
| V | 30 | Anhängerleistungsrelais |
| Relais | ||
| R1 | Klimatisierter Sitz | |
| R2 | Anhänger-Blinker (RH) | |
| R3 | Scheinwerferwaschanlage | |
| R4 | Anhänger-Blinker (LH) | |
| R5 | Anhänger-Rücklicht | |
| R6 | Anhängerleistung |

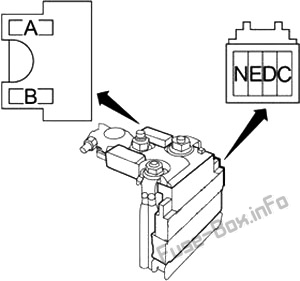

Schmelzsicherungsblock
Die Hauptsicherungen befinden sich am Pluspol der Batterie.
| № | Ampere-Bewertung | Beschreibung |
|---|---|---|
| EIN | 140 | Lichtmaschine, Sicherungen: „C“, „D“, „E“ |
| B | 80 | Sicherungen: „O“, „P“, „Q“, „R“ |
| C | 100 | Zündrelais (Frontwischer-Hochrelais, Sicherungen: „55“, „56“, „57“, „60“, „61“, „62“), Sicherungen: „41“, „42“, „43“, “ 44″, „64“ |
| D | 80 | Zubehörrelais (Sicherungen: „18“, „19“, „20“), Zündrelais Nr. 2 (Sicherungen: „13“, „14“, „15“), Gebläserelais (Sicherungen: „21“, „22 „), Sicherungen: „5“, „6“, „7“, „8“, „9“, „10“, „11“ |
| E | 80 | Sicherung: „31“, „32“, „33“, „34“, „35“, „36“, „37“, „38“, „F“, „G“, „H“, „I“, „J“, „K“, „L“, „M“ |
| Nein | 60 | Scheinwerfer-High-Relais (Sicherungen: „51“, „52“), Scheinwerfer-Low-Relais (Sicherungen: „53“, „54“), Rücklicht-Relais (Sicherungen: „46“, „47“), Nebelscheinwerfer-Relais ( Sicherungen: „50“), Sicherungen: „45“, „49“ |
