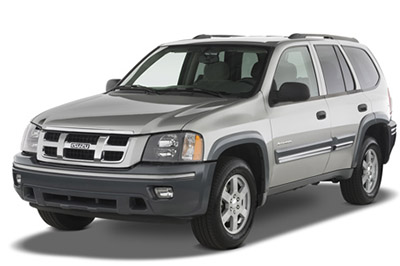

Das Midsize-SUV Isuzu Ascender wurde von 2003 bis 2008 produziert. In diesem Artikel finden Sie Sicherungskastenpläne des Isuzu Ascender 2006 und 2007 , Informationen über die Lage der Sicherungsbleche im Fahrzeug und die Belegung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
der Inhalt
Sicherungsanordnung Isuzu Ascender 2003-2008
Es werden Informationen aus den Betriebsanleitungen von 2006 und 2007 verwendet. Lage und Funktion von Sicherungen in Fahrzeugen anderer Hersteller können abweichen.
Siehe Chevrolet TrailBlazer (2002-2009) , vielleicht gibt es vollständigere Informationen.
Siehe Chevrolet TrailBlazer (2002-2009) , vielleicht gibt es vollständigere Informationen.
Die Sicherungen des Zigarettenanzünders (Steckdose) in der Isuzu-Seilwinde sind die Sicherung Nr. 13 („LTR“ – Zigarettenanzünder) im Motorraum-Sicherungskasten und die Sicherung Nr. 46 („AUX PWR 1“ – Auxiliary Power Outlets) im hinteren Untersitz Sicherungskasten.
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Es befindet sich im Motorraum auf der Fahrerseite unter zwei Abdeckungen.

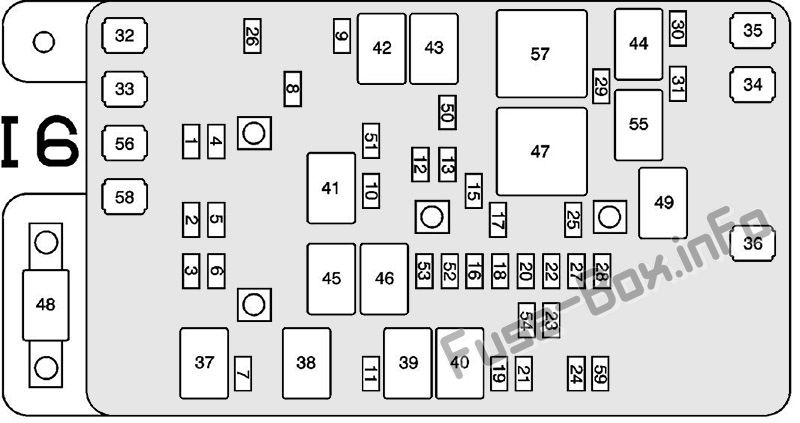

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (4.2L, 2006, 2007)
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | ECAS | 30 | Luftfederkompressorbaugruppe |
| 2 | HI SCHEINWERFER-RT | 10 | Scheinwerfer – Fernlicht – Rechts |
| 3 | LO SCHEINWERFER-RT | 10 | Scheinwerfer – Abblendlicht – Rechts |
| 4 | TRLR BCK/UP | 10 | Anhängeranschluss |
| 5 | HI SCHEINWERFER-LT | 10 | Scheinwerfer – Fernlicht – Links |
| 6 | LO SCHEINWERFER-LT | 10 | Scheinwerfer – Abblendlicht – Links |
| 7 | WPR | 20 | SCHEINWERFER WPR-Relais, HINTEN/WPR-Relais |
| 8 | ATC | 30 | Verteilergetriebe-Encoder .Motor, Verteilergetriebe-Schaltsteuermodul |
| 9 | WSW | fünfzehn | WSW-Relais |
| 10 | PCM B | 20 | KRAFTSTOFFPUMPENrelais, Powertrain Control Module (PCM) |
| 11 | NEBELSCHEINWERFER | fünfzehn | NEBELLAMPEN-Relais |
| 12 | STOPP LAMPE | 25 | Bremslichtschalter |
| 13 | LTR | 20 | Zigarettenanzünder, Data Link Connector (DLC) |
| fünfzehn | EAP | fünfzehn | 2006: Zusatzwasserpumpenrelais 1, EAP-Relais, elektronisch einstellbares Pedal (EAP)-Relais 2007: EAP-Relais, elektronisch einstellbares Pedal (EAP)-Relais |
| 16 | TBC IGN1 | 10 | Karosseriesteuergerät (BCM) |
| 17 | CRNK | 10 | Antriebsstrang-Steuermodul (PCM) |
| 18 | AIRBAG | 10 | Modul für aufblasbares Rückhaltesystem (PPS), Sensor- und Diagnosemodul für aufblasbare Rückhaltesysteme (SDM), Überrollsensor |
| 19 | ELEC BRK | 30 | Anhängerbremsverkabelung |
| 20 | VENTILATOR | 10 | Lüfterrelais |
| 21 | HORN | fünfzehn | HORN-Relais |
| 22 | IGN E | 10 | A/C-Relais, Scheinwerfer-Nivellierungsaktuatoren, Scheinwerferschalter, Innenrückspiegel, Kombiinstrument (IPC), Park-/Neutralpositionsschalter (PNP), Bremslichtschalter, Blinker-/Multifunktionsschalter |
| 23 | USW | 10 | Luftmassenmesser (MAF)/Ansauglufttemperatur (IAT)-Sensor, Antriebsstrang-Steuermodul (PCM) |
| 24 | IPC/DIC | 10 | Kombiinstrument (IPC) |
| 25 | BTSI | 10 | Automatikgetriebe Schaltsperre, Bremslichtschalter |
| 26 | TCM-CNSTR | 10 | Evaporative Emission (EVAP) Magnetventil für Kanisterspülung, Evaporative Emission (EVAP) Magnetventil für die Kanisterentlüftung, Diebstahlschutzalarm |
| 27 | BCK/UP | fünfzehn | EAP (Relais), Park/Neutral Position (PNP) Schalter |
| 28 | PCM I | fünfzehn | Einspritzdüsen, Zündspulen, Powertra in Control Module (PCM) |
| 29 | O2 SNSR | 10 | Beheizter Sauerstoffsensor (H02S) 1/2 |
| 30 | Klimaanlage | 10 | Klimarelais |
| 31 | TBC I | 10 | Body Control Module (BCM), Diebstahlwarnanlage, Diebstahlwarnanlage |
| 32 | TRLR | 30 | Anhängeranschluss |
| 33 | ARSCH | 60 | Elektronisches Bremssteuermodul (EBCM) |
| 34 | IGN A | 40 | Zündschalter – ACCY/RUN/START, RUN, START BUS |
| 35 | BLWR | 40 | Gebläsemotor-Steuermodul, Gebläsemotor-Widerstandsbaugruppe |
| 36 | IGN B | 40 | Zündschalter – ACCY/RUN, RUN/START BUS |
| 37 | SCHEINWERFER WPR (Relais) | — | Scheinwerferwaschflüssigkeitspumpe |
| 38 | HINTEN/WPR (Relais) | — | Pumpe für Heckscheibenwaschflüssigkeit |
| 39 | NEBELLAMPE (Relais) | — | Nebelscheinwerfer |
| 40 | HORN (Relais) | — | Hornbaugruppe |
| 41 | Kraftstoffpumpenrelais) | — | Kraftstoffpumpe und Geberbaugruppe Sender |
| 42 | WSW (Relais) | — | Scheibenwaschwasserpumpe |
| 43 | HI SCHEINWERFER (Relais) | — | HI SCHEINWERFER-LT, HI SCHEINWERFER-RT |
| 44 | Klimaanlage (Relais) | — | Kupplungsbaugruppe des Klimaanlagenkompressors |
| 45 | LÜFTER (Relais) | — | Lüfter |
| 46 | HDM (Relais) | — | LO SCHEINWERFER-LT, LO SCHEINWERFER-RT |
| 47 | STRTR (Relais) | — | Anlasser |
| 48 | I/P BATT | 125 | Sicherungsblock – Hinten – B+ Bus |
| 49 | EAP (Relais) | — | Schalter für elektronische einstellbare Pedale (EAP) |
| 50 | TRLR RT TRN | 10 | Anhängeranschluss |
| 51 | TRLR LT TRN | 10 | Anhängeranschluss |
| 52 | GEFAHR | 25 | Blinker/Warnblinker Modul |
| 53 | HDM | fünfzehn | HDM-Relais |
| 54 | AIR SOL | fünfzehn | AIR SOL Relais, Relais für Sekundärlufteinspritzung (AIR) |
| 55 | AIR SOL (Relais) | — | Magnet für Sekundärlufteinspritzung (AIR) |
| 56 | LUFTPUMPE | 60 | Relais für Sekundärlufteinspritzung (AIR) |
| 57 | PWR/TRN (Relais) | — | USW, O2 SNSR |
| 58 | VSES | 60 | Elektronisches Bremssteuermodul (EBCM) |
| 59 | RVC | fünfzehn | 2007: Geregeltes Spannungssteuermodul |
Sicherungskasten hinten unter dem Sitz

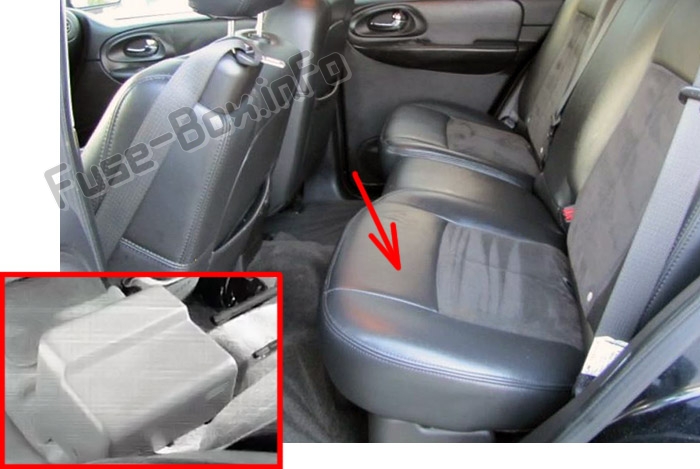

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem linken Rücksitz unter zwei Abdeckungen.
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Sicherungskasten Fond Underseat (2006, 2007)
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | RT DOORS (Leistungsschalter) | 25 | Beifahrertürmodul (FPDM), Fensterschalter – RR |
| 2 | LT TÜREN (Leistungsschalter) | 25 | Fahrertürmodul (DDM), Fensterschalter – LR |
| 3 | LGM #2 | 30 | Heckklappenmodul (LGM) |
| 4 | TBC 3 | 10 | Karosseriesteuergerät (BCM) |
| 5 | RR NEBEL | 10 | Rücklichtplatine -Links |
| 6 | — | — | Nicht benutzt |
| 7 | TBC 2 | 10 | Karosseriesteuergerät (BCM) |
| 8 | SITZE (Leistungsschalter) | 30 | Lendenwirbel-Einstellschalter, Memory-Sitzmodul – Fahrer, Sitzeinstellschalter |
| 9 | RR WISCHER (Leistungsschalter) | fünfzehn | Heckscheibenwischermotor |
| 10 | DDM | 10 | Fahrertürmodul (DDM) |
| 11 | AMPERE | 20 | Audio-Verstärker |
| 12 | PDM | 20 | Beifahrertürmodul (FPDM) |
| 13 | RR HVAC | 30 | 2006: Gebläsemotor-Zusatzgerät, Gebläsemotor-Steuerungsprozessor – Zusatzgerät 2007: Nicht verwendet |
| 14 | LR PARK | 10 | Kennzeichenleuchten, Platine Rücklicht – links |
| fünfzehn | — | — | Nicht benutzt |
| 16 | FAHRZEUG CHMSL | 10 | Mittelhoch montierte Bremsleuchte (CHMSL) |
| 17 | RR-PARK | 10 | Umrissleuchten, Platine Rücklicht – rechts |
| 18 | SPERRE (Relais) | — | Verriegelungsbaugruppen für die hintere Tür |
| 19 | LGM/DSM | 10 | Cobra Intrusion Sensor Module, Neigungssensor, Heckklappenmodul (LGM), Memory Seat Module- Driver |
| 21 | SCHLÖSSER | 10 | LOCK-Relais, UNLOCK-Relais |
| 22 | RAP (Relais) | — | Viertelglasschalter, Schiebedachmotor |
| 23 | — | — | Nicht benutzt |
| 24 | ENTSPERREN (Relais) | — | Verriegelungsbaugruppen für die hintere Tür |
| 25 | — | — | Nicht benutzt |
| 26 | — | — | Nicht benutzt |
| 27 | OH BATT/ONSTAR | 10 | DVD-Player (Digital Video Disc), Garagentoröffner, Fahrzeugkommunikations-Schnittstellenmodul (CIM) |
| 28 | SCHIEBEDACH | 20 | Schiebedachmotor |
| 29 | REGEN | 10 | 2006: Außenfeuchtigkeitssensor 2007: Nicht verwendet |
| 30 | PARK LP (Relais) | — | F-PARK, LR-PARK. RR-PARK, TR-PARK |
| 31 | TBC ACC | 3 | Karosseriesteuergerät (BCM) |
| 32 | TBC 5 | 10 | Karosseriesteuergerät (BCM) |
| 33 | FRT-WPR | 25 | Scheibenwischermotor |
| 34 | FAHRZEUGSTOPP | fünfzehn | Motorsteuergerät (ECM), Antriebsstrangsteuergerät (PCM), Rücklicht-Leiterplatte -links/rechts, Anhängerbremsverkabelung, Getriebesteuergerät (TCM) |
| 35 | TCM | 10 | Getriebesteuergerät (TCM) |
| 36 | HVAC B | 10 | HVAC-Steuermodul, HVAC-Steuermodul -Zusatz |
| 37 | F PARK | 10 | Markierungsleuchten, Parkleuchten, Park-/Blinker, Blinker/Multifunktionsschalter |
| 38 | LT TURN | 10 | Fahrertürmodul (DDM), Kombiinstrument (I PC), Markierungsleuchte, Park-/Blinkleuchte – LF, Rückleuchtenplatine – links, Blinkleuchte – LF |
| 39 | HLK I | 10 | Lufttemperatur-Aktuatoren, Konsolenmodus-Aktuator – Zusatz, Defrost-Aktuator, HLK-Steuermodul, HLK-Steuermodul – Zusatz, Modus-Aktuator, Umluftaktuator, Lenkraddrehzahl-/Positionssensor, Blinker/Multifunktionsschalter |
| 40 | TBC 4 | 10 | Karosseriesteuergerät (BCM) |
| 41 | RADIO | fünfzehn | Digitaler Radioempfänger, Radio |
| 42 | TR-PARK | 10 | Anhängeranschluss |
| 43 | RT-WENDE | 10 | Beifahrertürmodul (FPDM), Kombiinstrument (IPC), Markierungsleuchte – RF, Park-/Blinkleuchte – RF, Rücklichtplatine – rechts, Blinkleuchte – RF |
| 44 | HLK | 30 | HLK-Steuermodul |
| 45 | RR FOG LP (Relais) | — | RR NEBEL |
| 46 | AUX-PWR 1 | 20 | Zusatzsteckdosen |
| 47 | ZÜND 0 | 10 | Automatikgetriebe, Stellglied für die Schaltsperre des Automatikgetriebes, Motorsteuergerät (ECM). Antriebsstrang-Steuermodul (PCM), Diebstahlschutz-Steuermodul |
| 48 | 4WD | fünfzehn | Luftfederungskompressor-Baugruppe, Zusatzwasserpumpenrelais 1, Vorderachsaktuator, Verteilergetriebe-Schaltsteuerschalter |
| 49 | — | — | Nicht benutzt |
| 50 | TBC IG | 3 | Karosseriesteuergerät (BCM) |
| 51 | BREMSE | 10 | Elektronisches Bremssteuermodul (EBCM) |
| 52 | TBC-LAUF | 3 | Karosseriesteuergerät (BCM) |
