Die Sicherungskasten und das Relais für Isuzu i-Serie (i-280, i-290, i-350, i-370) (2006-2008)

Isuzu

Die Mid-Size Pickup-Truck-Linie der Isuzu i-Serie war von 2006 bis 2008 erhältlich. In diesem Artikel finden Sie Sicherungskastendiagramme der Isuzu i-Series 2006, 2007 und 2008 (i-280, i-290, i-350 , i-370) , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.

Sicherungsanordnung Isuzu i-Serie 2006-2008


Die Sicherungen des Zigarettenanzünders (Steckdose) in der Isuzu i-Serie sind die Sicherungen Nr. 2 („AUX“ – Auxiliary Power Outlets) und Nr. 33 („CIGAR“ – Zigarettenanzünder) im Motorraum-Sicherungskasten.


Motorraum-Sicherungskasten

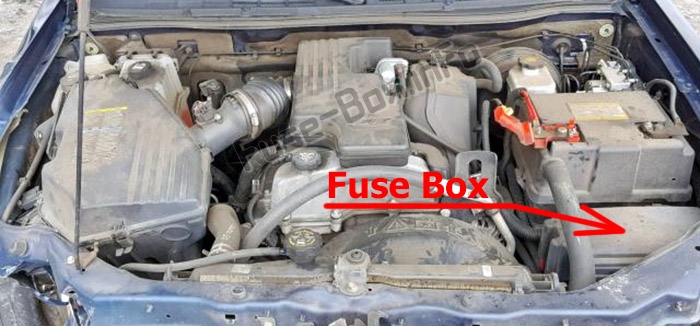

Lage des Sicherungskastens

Die Position der Sicherungen im Motorraum: Isuzu i-Serie (2006-2008)

Sicherungskastendiagramm

Schaltplan des Motorraum-Sicherungskastens: Isuzu i-280, i-290, i-350, i-370 (2006, 2007, 2008)

ad vertisements



Zuordnung der Sicherungen und Relais im Motorraum

Name EIN Beschreibung
1 STOPP 20 Bremslichtschalter
2 AUX 20 Hilfssteckdosen, Data Link Connector (DLC)
5 Klimaanlage 10 HVAC-Steuermodul, Fahrersitzmodul (Schalter für Sitzheizung), Beifahrersitzmodul (Schalter für Sitzheizung)
8 WIP/WASH 10 Schalter für Scheibenwischer/-waschanlage
9 Nebel LP (T96) fünfzehn Nebelscheinwerferrelais
10 IGN TRNSD 10 Zündschalter (Wandler)
11 LH HDLP 10 Scheinwerferbaugruppe – Links
12 RH HDLP 10 Scheinwerferbaugruppe – rechts
13 KRAFTSTOFF PMP fünfzehn Benzinpumpe
14 WISCHER 25 Scheibenwischerrelais
fünfzehn FRT-AXE fünfzehn Vorderachsaktuator (4WD)
16 Abs 10 Elektronisches Bremssteuermodul (EBCM), Gierratensensor (4WD)
17 HERR 10 Sensor- und Diagnosemodul für aufblasbare Rückhaltesysteme (SDM), Deaktivierungsschalter für aufblasbare Rückhaltesysteme (C99)
18 HTD SITZ 20 Sitzheizung – Fahrer, Sitzheizung – Beifahrer
19 KREUZFAHRT 10 Innenrückspiegel mit Leseleuchten (DC4 mit UE1 oder DF8), Geschwindigkeitsregler (K34), Verteilergetriebe-Steuermodul (NP1)
20 USW fünfzehn Antriebsstrang-Steuermodul (PCM)
21 TÜRSCHLOSS 20 Türschlossschalter – Fahrer (AU3)
22 INJEKTOR fünfzehn Einspritzdüsen
23 IGN fünfzehn Kupplungsstartschalter (MAS), Zündspulenmodul 1, Zündspulenmodul 2, Zündspulenmodul 3, Zündspulenmodul 4, Zündspulenmodul 5 (3,5L), Park-/Neutralstellungsschalter (PNP) (M30), Klimaanlage Kompressor Kupplungsrelais Re
24 TRANS 10 Getriebemagnete
25 PCM 10 Antriebsstrang-Steuermodul (PCM) – C1
26 BACKUP fünfzehn Park-/Neutralpositionsschalter (PNP)
27 ERLS fünfzehn Evaporative Emission (EVAP) Kanisterspül-Magnetventil, MAF/IAT-Sensor
28 TURN/HAZ RR fünfzehn Karosseriesteuergerät (SCM) (Glühbirnenausgang – LR, RR Blinker)
29 RR PK LP2 10 Baugruppe Heckleuchte links, Karosseriesteuergerät (BCM) – gedimmte Lichter, Beifahrerairbaganzeige
30 PCM B 10 Antriebsstrang-Steuermodul (PCM) – C1 (Batterie)
31 AUF STAR 10 Fahrzeugkommunikationsschnittstellenmodul (VCIM)
32 RADIO fünfzehn Radio
33 ZIGARRE 20 Feuerzeug
34 TBC 10 Karosseriesteuergerät (BCM) – C1
35 HORN 10 Horn Relais
36 TCCM 10 Verteilergetriebe-Schaltsteuermodul ( 4WD)
37 TURN/HAZ FR fünfzehn Karosseriesteuergerät (BCM) (Lampenausgang – LF, HF-Blinker)
38 CLUSTER 10 Kombiinstrument (IPC)
39 RR PK LP fünfzehn Rücklicht rechts, Kennzeichenleuchten
40 FR PK LP 10 Standlicht – LF, Standlicht – RF, Fensterschalter – Fahrer, Fensterschalter – Beifahrer, Fensterschalter – LR (Crew Cab), Window Switch-RR (Crew Cab)
41 GEBLÄSE 30 HLK-Gebläsemotor
42 DWR/FENSTER 30 Fensterheber- Fahrer, Fensterheber- Beifahrer, Fensterheber-RR (Crew Cab), Elektrische Fenster-LR (Crew Cab)
43 START 30 START-Relais
44 ABS 2 40 Elektronisches Bremssteuermodul (EBCM) (Relais)
45 ABS 1 30 Elektronisches Bremssteuermodul (EBCM)
46 PWR/SITZ 40 Sitz- Fahrer (Leistungsschalter)
47 BEAM SEL Relais Scheinwerfer – links (ohne TT5), Scheinwerfer – rechts (ohne TIS), Scheinwerfer – Abblendlicht – rechts/links (TT5), Scheinwerfer – Fernlicht – rechts/links (TT5)
50 A/C COMP-Relais AIC Kompressor Kupplungsrelais Re
51 Kraftstoffpumpenrelais Kraftstofftankdrucksensor (FTP), Kraftstoffpumpe und Senderbaugruppe
52 Nebel-LP-Relais (T96) Nebelscheinwerfer – LF, Nebelscheinwerfer – RF
53 PARK LP-Relais FR PK ND Sicherung, RR PK ND Sicherung, RR PK LP2 Sicherung
54 HD-LP-Relais HDLP-Sicherung rechts, HDLP-Sicherung links
55 HORN-Relais Hornbaugruppe
56 POWERTRAIN-Relais ETC-Sicherung, O2-Sensorsicherung
57 WISCHER-Relais WISCHER 2 Relais
58 RAP-Relais WISCHER SW-Sicherung, PWR W-Sicherung
59 IGN 3 HLK-Relais GEBLÄSE Sicherung. CNTRL HD-Sicherung
61 RUN/KURBEL-Relais SIR-Sicherung, CRUISE-Sicherung, IGN-Sicherung, TRANS-Sicherung, BACK-UP-Sicherung, ABS-Sicherung, ERLS-Sicherung, FRT AXLE CNTRL-Sicherung, PCM 1-Sicherung und INJEKTORS-Sicherung
62 START-Relais Anlasser-Magnetventil
63 WISCHER 2 Relais Scheibenwischermotor
64 Diode Wischerrelais (zwischen)
65 Diode AIC-Kupplung
66 Maxi-Sicherung 100 Generator
67 Sicherungszieher (falls vorhanden)
69 KÖNNEN LÜFTEN 10 Evaporative Emission (EVAP) Kanister-Entlüftungs-Magnetventil
72 SCHONEN 10 Ersatzsicherung, falls vorhanden
73 SCHONEN fünfzehn Ersatzsicherung, falls vorhanden
74 SCHONEN 20 Ersatzsicherung, falls vorhanden
75 SCHONEN 25 Ersatzsicherung, falls vorhanden
77 A/C COMP 10 Klimakompressor-Kupplungsrelais
79 O2-SENSOR 10 Beheizter Sauerstoffsensor (HO2S) 1, beheizter Sauerstoffsensor (HO2S) 2
