Hier finden Sie die Sicherungskasten-Belegung für den Isuzu Rodeo / Amigo der Baujahre 1998 bis 2004. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Isuzu Rodeo / Amigo 1998-2004
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Isuzu Rodeo / Amigo?
- Was zeigt die Sicherungsbelegung?
- Weitere Isuzu Sicherungskasten-Belegungen
Sicherungsanordnung Isuzu Rodeo / Amigo 1998-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Isuzu Rodeo (Amigo) sind die Sicherungen Nr. 1 („ACC.SOCKET“ – Zubehörsteckdosen) und Nr. 18 (1998-1999) bzw. – Zubehörsteckdosen, Zigarettenanzünder) im Sicherungskasten Instrumententafel.
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Sicherungsdiagramm
ad vertisements

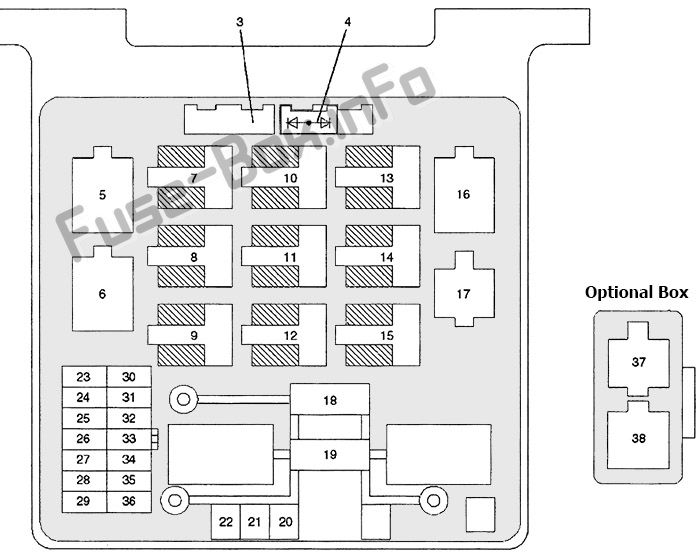

Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 3 | Diode (nicht verwendet) | ||
| 4 | Diode (Bremswarnsystem) | ||
| 5 | Heizungsrelais | ||
| 6 | Klimakompressorrelais | ||
| 7 | Nicht benutzt | ||
| 8 | ECM-Hauptrelais | ||
| 9 | Nebelscheinwerferrelais | ||
| 10 | Nicht benutzt | ||
| 11 | Nicht benutzt | ||
| 12 | Thermorelais | ||
| 13 | Scheinwerferrelais LH | ||
| 14 | Anlasserrelais | ||
| fünfzehn | Nicht benutzt | ||
| 16 | Kraftstoffpumpenrelais | ||
| 17 | Elektrolüfter (LO} Relais | ||
| 18 | IGN. B1 | 60 | Anzeigen, Stromverteilung, Antriebsstrangsteuerungen, Startsystem |
| 19 | Main | 100 | Gebläsesteuerung, Ladesystem, Stromverteilung, Startsystem |
| 20 | Abs | 50 | Abs |
| 21 | IGN.B2 | 50 | IG.2 (+B.2 60A) |
| 22 | KOND. VENTILATOR | 40 | Elektrolüfter |
| 23 | GEFAHR | fünfzehn | Außenbeleuchtung |
| 24 | HORN | 10 | Horn |
| 25 | ACG-S | 10 | Generator |
| 26 | – | – | Nicht benutzt |
| 27 | GEBLÄSE | fünfzehn | Gebläsesteuerung |
| 28 | GEBLÄSE | fünfzehn | Gebläsesteuerung |
| 29 | Klimaanlage | 10 | Kompressorsteuerung |
| 30 | H/L LICHT-LH | 20 | Scheinwerfer links |
| 31 | H/L LICHT-RH | 20 | Rechte Scheinwerfer |
| 32 | NEBELLEUCHTE | fünfzehn | Nebellichter |
| 33 | O2 SENS | 20 | O2-Sensor |
| 34 | BENZINPUMPE | 20 | Bedienelemente des Antriebsstrangs der Kraftstoffpumpe |
| 35 | ECM | 10/15 | Messgeräte, Antriebsstrang-Bedienelemente |
| 36 | – | – | Nicht benutzt |
| 37 | Elektrolüfter (H1) Relais | ||
| 38 | Elektrolüfter (H1) Relais (nur A/T) |
Sicherungskasten Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
ad vertisements
Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | ACC.BUCHSESO | 20 | Zubehörsteckdosen, Sicherungskasten Dash |
| 2 (1998-1999) | — | — | — |
| 2 (2000-2004) | ACC | fünfzehn | Audio (ACC) |
| 3 (1998-1999) | DIEBSTAHLSCHUTZ | 10 | Diebstahlsicherung und schlüsselloses Zugangssystem, Sicherungskasten Dash |
| 3 (2000-2004) | ANLASSER | 10 | Anlasser |
| 4 | RÜCK-/BELEUCHTUNG | fünfzehn | Alle Schaltanzeige, Alarm- und Relaissteuereinheit, Armaturenbrett- und Konsolenbeleuchtung, Armaturenbrett-Sicherungskasten, Motorsteuerung, Außenbeleuchtung, Beleuchtungsschalterdetails, Sicherheitsgurt, Beleuchtung, Zündungswarnsystem, Anhängeradapter |
| 5 | DOMLICHT | 10 | Alarm- und Relaissteuergerät, Diebstahlsicherung und schlüsselloses Zugangssystem, Uhr, Sicherungskasten im Armaturenbrett, Innenbeleuchtung, Sicherheitsgurt, Licht an, Zündungswarnsystem, Soundsystem |
| 6 | STOPPLICHT | fünfzehn | Antiblockiersystem (ABS), Automatikgetriebe, Tempomat, Sicherungskasten Armaturenbrett, Außenbeleuchtung, Schaltsperre, Anhängeradapter |
| 7 | POWER TÜRSCHLOSS | 20 | Sicherungskasten Armaturenbrett, elektrische Türschlösser |
| 8 | SPIEGEL-ENTFOG | 10 | Elektrische Spiegelheizung |
| 9 | HINTERES ENTSCHEUER | fünfzehn | Heckscheibenheizung |
| 10 | HINTERES ENTSCHEUER | fünfzehn | Heckscheibenheizung |
| 11 | METER | fünfzehn | Alarm- und Relaissteuergerät, Antiblockiersystem (ABS), Automatikgetriebe, Ladesystem, Tempomat, Sicherungskasten Armaturenbrett, Motorsteuerung, Anzeigen, Anzeigen, Sicherheitsgurt, Warnsystem für Beleuchtung und Zündung, Shift-on-the-fly-System, zusätzliches Rückhaltesystem (SRS), Fahrzeuggeschwindigkeitssensor (VSS) |
| 12 | GER | fünfzehn | Automatikgetriebesteuerung, Ladesystem, Kompressorsteuerung, Sicherungskasten Armaturenbrett, Motorsteuerung, Zündanlage I |
| 13 | IG-SPULE | fünfzehn | Sicherungskasten Armaturenbrett, Zündanlage |
| 14 | RÜCKFAHREN/BLINKEN | fünfzehn | A/T-Schaltanzeige, Alarm- und Relaissteuergerät, Atomatic-Getriebesteuerung, Rückfahrscheinwerfer, Gebläsesteuerung, Tempomat, Armaturenbrett-Sicherungskasten, Motorsteuerung, Außenbeleuchtung, Anhängeradapter |
| fünfzehn | ELEK IG. | fünfzehn | Alarm- und Relaissteuergerät, Ant-Blockier-Bremssystem (ABS), Tempomat, Sicherungskasten Armaturenbrett, elektrische Spiegelheizung, elektrisches Schiebedach, elektrische Fensterheber, Heckscheibenheizung, Schaltverriegelungssystem, Shift-on-the-Fly-System |
| 16 (1998-1999) | FRONTWISCHER & WISCHER | 20 | Steuergerät für Alarm und Relais, Sicherungskasten Armaturenbrett, Scheibenwischer/-wascher, Scheibenwischer/-wascher: intermittierend |
| 16 (2000-2004) | RR-Wischer | 10 | Heckscheibenwischer/-waschanlage |
| 17 (1998-1999) | HECKWISCHER & WASCHSCHEIBE | 10 | Steuergerät für Alarm und Relais, Sicherungskasten Armaturenbrett, Heckscheibenwischer/-waschanlage |
| 17 (2000-2004) | FRT-Wischer | Scheibenwischer/-wascher | |
| 18 (1998-1999) | FEUERZEUG | fünfzehn | Zubehörsteckdosen, Zigarettenanzünder, Dash Sicherungskasten |
| 18 (2000-2004) | AUDIO | 10 | Soundsystem |
| 19 (1998-1999) | AUDIO | fünfzehn | Sicherungskasten Armaturenbrett, Power Minors, Soundsystem |
| 19 (2000-2004) | FEUERZEUG | fünfzehn | Zubehörsteckdosen, Zigarettenanzünder, Dash Sicherungskasten |
| 20 (1998-1999) | ANLASSER | 10 | Startsystem |
| 20 (2000-2004) | DIEBSTAHLSCHUTZ | 10 | Diebstahlsicherung und schlüsselloses Zugangssystem, Sicherungskasten Dash |
| 21 | ELEKTRISCHER FENSTERHEBER | 30 | Sicherungskasten Armaturenbrett, elektrisches Schiebedach, elektrische Fensterheber (Leistungsschalter) |
| 22 | SRS | 10 | Sicherungskasten Armaturenbrett, Zusatz-Rückhaltesystem (SRS) |
| 23 | — | — | — |
| Diode 5 | — | Lichtkuppel, schlüsselloser Zugang und Diebstahlsicherung | |
| Diode 6 | — | Schlüsselloses Zugangs- und Diebstahlsicherungssystem, Sicherheitsgurt-Erinnerung |
