Hier finden Sie die Sicherungskasten-Belegung für den Isuzu Axiom der Baujahre 2002 bis 2004. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Isuzu Axiom 2002-2004
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Isuzu Axiom sind die Sicherungen Nr. 1 („ACC SOCKET“ – Zubehörsteckdosen) und Nr. 19 (2002-2003) oder Nr. 20 (2004) („CIGAR LIGHTER“ – Zigarettenanzünder) im Sicherungskasten Instrumententafel.
Motorraum-Sicherungskasten

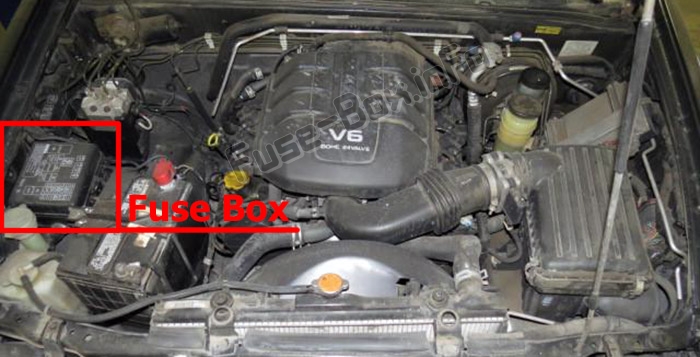

Lage des Sicherungskastens
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 3 | Diode (nicht verwendet) | ||
| 4 | Diode (Bremswarnsystem) | ||
| 5 | Heizungsrelais | ||
| 6 | Klimakompressorrelais | ||
| 7 | Scheinwerferrelais RH | ||
| 8 | Nicht benutzt | ||
| 9 | 2002-2003: ECM-Hauptrelais 2004: Nebelscheinwerferrelais |
||
| 10 | 2002-2003: Nebelscheinwerferrelais 2004: Nicht verwendet |
||
| 11 | Nicht benutzt | ||
| 12 | 2002-2003: Nicht verwendet 2004: Thermorelais |
||
| 13 | Scheinwerferrelais LH | ||
| 14 | Anlasserrelais | ||
| fünfzehn | 2002-2003: Kondensatorlüfterrelais 2004: ECM-Hauptrelais |
||
| 16 | Kraftstoffpumpenrelais | ||
| 17 | Nicht benutzt | ||
| 18 (2002-2003) | ECM | 30 | Leistungsregler |
| 18 (2004) | IGN. B1 | 60 | Anzeigen, Stromverteilung, Antriebsstrangsteuerungen, Startsystem |
| 19 | Main | 100 | Gebläsesteuerung, Ladesystem, Stromverteilung, Startsystem |
| 20 (2002-2003) | IGN. B1 | 60 | Anzeigen, Stromverteilung, Antriebsstrangsteuerungen, Startsystem |
| 20 (2004) | ECM | 30 | Leistungsregler |
| 21 | Abs | 50 | Abs |
| 22 | IGN.B2 | 50 | Stromverteilung, Elektrische Spiegelheizung, HeckscheibenheizungStromverteilung, Elektrische Spiegelheizung, Heckscheibenheizung |
| 23 | KOND. VENTILATOR | 30 | Kondensatorlüfter |
| 24 | GEFAHR | fünfzehn | Außenbeleuchtung, Anhängeradapter |
| 25 | HORN | 10 | Alarm- und Relaissteuergerät, Anti-Diebstahl-Hupe, Data Link Connector (DLC) |
| 26 | ACG-S | 10 | Generator |
| 27 (2002-2003) | WEGFAHRSPERRE | 10 | Steuergerät für Wegfahrsperre |
| 27 (2004) | SITZHEIZUNG | fünfzehn | Sitzheizung |
| 28 | GEBLÄSE | fünfzehn | Gebläsesteuerung |
| 29 | GEBLÄSE | fünfzehn | Gebläsesteuerung |
| 30 | Klimaanlage | 10 | Kompressorsteuerung |
| 31 | H/L LICHT-LH | 20 | Nebelscheinwerfer und linker Scheinwerfer |
| 32 | H/L LICHT-RH | 20 | Rechte Scheinwerfer |
| 33 | NEBELLEUCHTE | fünfzehn | Scheinwerfer und Nebelscheinwerfer |
| 34 | O2 SENS. HEIZUNG | 20 | Antriebsstrangsteuerungen |
| 35 | BENZINPUMPE | 20 | Bedienelemente des Antriebsstrangs der Kraftstoffpumpe |
| 36 | ECM | 10/15 | Messgeräte, Antriebsstrang-Bedienelemente |
| 37 (2002-2003) | TCM | 10 | TCM B+ |
| 37 (2004) | TOD | fünfzehn | TOD |
| 38 | HALBAKT. SUS. | 30 | Intelligentes Federungsrelais |
| 39 (2002-2003) | SITZHEIZUNG | fünfzehn | Beheizte Sitze |
| 39 (2004) | Kondensatorlüfterrelais |
Sicherungskasten Fahrgastraum

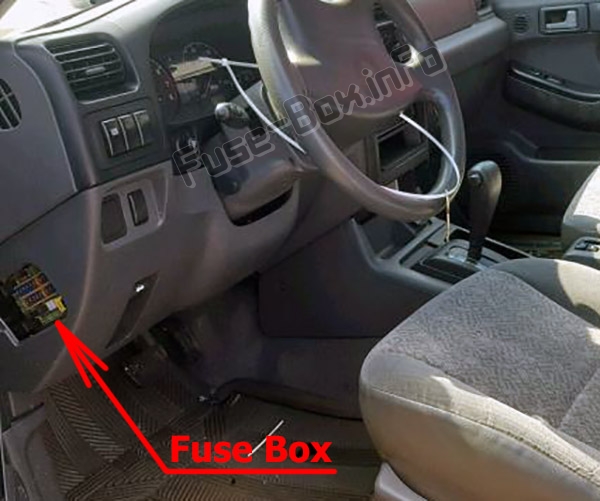

Lage des Sicherungskastens
Es befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.
ad vertisements
Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum
| № | Name | EIN | Beschreibung |
|---|---|---|---|
| 1 | ACC-BUCHSE | fünfzehn | Zubehörsteckdosen |
| 2 | (AUDIO) B+ | fünfzehn | MID-System, Soundsystem |
| 3 | ANLASSER | 10 | Startsystem |
| 4 | SCHWANZ | fünfzehn | Rücklichtrelais |
| 5 | ZIMMERLAMPE | 10 | Alarm- und Relaissteuergerät, automatische Klimaanlagensteuerung, Innenbeleuchtung, Zündungswarnsystem, Rückspiegel |
| 6 | STOPP LAMPE | fünfzehn | Bremslichter |
| 7 | POWER TÜRSCHLOSS | 20 | Elektrische Türschlösser, Zündschlüssel-Warnsystem, Keyles-Zugang und Diebstahlsicherung entry |
| 8 | SPIEGEL ENTFOG. | 10 | Elektrische Spiegelheizung |
| 9 | HINTEN ENTBESCHLAG. | fünfzehn | Heckscheibenheizung |
| 10 | HINTEN ENTBESCHLAG. | fünfzehn | Heckscheibenheizung |
| 11 | METER | fünfzehn | Antiblockiersystem (ASS) |
| 12 | MOTOR IG | fünfzehn | Motorsteuerung, Zündanlage |
| 13 | ICH G. SPULE | fünfzehn | Zündanlage |
| 14 | BACKUP/TURN | fünfzehn | AfT-Schaltanzeige, Alarm- und Relaissteuergerät, Automatikgetriebesteuerung, Rückfahrscheinwerfer, Gebläsesteuerung, Tempomat, Sicherungskasten Armaturenbrett, Motorsteuerung |
| fünfzehn | ELEK. ICH G. | fünfzehn | Gebläsesteuerung, MID-System, elektrische Fensterheber, Rückspiegel, Soundsystem |
| 16 | RR WISCHER | 10 | Alarm- und Relaissteuergerät, elektrische Spiegelheizung, Heckscheibenheizung, Heckscheibenwischer/-waschanlage |
| 17 | FRONTWISCHER FRONTWISCHER | 20 | Alarm- und Relaissteuergerät, Scheibenwischer/-wascher |
| 18 (2002-2003) | Audio (ACC) | 10 | Sicherung Audio (ACC) (10A) |
| 18 (2004) | TCM | fünfzehn | Getriebesteuermodul |
| 19 (2002-2003) | Feuerzeug | fünfzehn | Sicherung Zigarettenanzünder (15A) |
| 19 (2004) | AUDIO, SPIEGEL | 10 | Soundsystem, Mittleres Display, Remote-Spiegel |
| 20 (2002-2003) | Diebstahlsicherung | 10 | Sicherung Diebstahlsicherung (10A) |
| 20 (2004) | FEUERZEUG | fünfzehn | Feuerzeug |
| 21 | POWER FENSTER (Leistungsschalter) | 30 | Elektrisches Schiebedach, Elektrische Fensterheber |
| 22 | SRS | 10 | Zusätzliches Rückhaltesystem (SRS) |
| 23 | DIEBSTAHLSCHUTZ | 10 | 2002-2003: Steuergerät für schlüssellosen Zugang/Diebstahl 2004: Nicht verwendet |
| 24 | SCHONEN | 20 | — |
| 25 | SCHONEN | fünfzehn | — |
| 26 | SCHONEN | 10 | — |
| Diode 5 | — | Lichtkuppel, schlüsselloser Zugang und Diebstahlsicherung | |
| Diode 6 | — | Keyless Entry und Anti-Diebstahl-System |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Isuzu Axiom?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
