Hier finden Sie die Sicherungskasten-Belegung für den Ford Explorer der Baujahre 2011 bis 2015. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Ford Explorer 2011-2015
Die Sicherungen des Zigarettenanzünders ( Steckdose) im Ford Explorer sind die Sicherung №32 (110-V-Wechselstrom) im Sicherungskasten der Instrumententafel und die Sicherungen №9 (Steckdose Nr. 2 (Konsole hinten)), №17 (110-V-Wechselstrom) 20 (Steckdose Nr. 1/Zigarrenanzünder), Power21 (Steckdose Nr. 3 (Laderaum)), №27 (Steckdose (Konsole)) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil
Die Sicherungstafel befindet sich unterhalb und links neben dem Lenkrad beim Bremspedal.
Motorraum
Der Stromverteiler befindet sich im Motorraum.
Sicherungsdiagramme
ad vertisements
2011
Passagierabteil

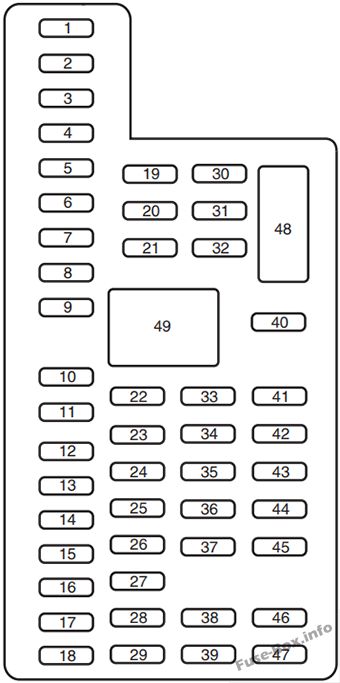

Belegung der Sicherungen im Fahrgastraum (2011)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | One-Touch-Up/Down-Frontscheibe Fahrerseite driver |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 30A | One-Touch-Up/Down-Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenraum-Bedarfsleuchten (Oberkonsole, 2. Reihe, Gepäck), Handschuhfachleuchte, Sitzentriegelung 2. und 3. Reihe, Blendenleuchten |
| 5 | 20A | Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Logik-Feed des Memory-Sitzmoduls |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | 4” Radiodisplay (ohne SYNC®), elektrische Heckklappenlogik, elektronisches Abschlusspanel |
| 10 | 10 A | Betriebs-/Zubehörrelais (Wischer, Heckwaschanlage), Regensensor |
| 11 | 10 A | Kombiinstrument, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung (Oberkonsole, 2. Reihe, Gepäck), Pfützenlampen, Konsolenbehälter LED, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts, Blinker rechts Anhängerkupplung (TT) |
| 14 | 15A | Blinker links, TT Blinker/Bremse links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Bremsleuchten, Hochmontierte Bremsleuchte |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastaturbeleuchtung, Bremsschaltsperre (BSI), Startknopf-Laufanzeige, Passives Anti-Diebstahl-System (PATS), Powertrain Control Module (PCM) Wake-up, Rücksitz elektrisch aktivieren |
| 19 | 20A | Memory-Sitzleistung |
| 20 | 20A | Schlösser |
| 21 | 10 A | Intelligenter Zugang (IA), Tastatur |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, IA, Scheinwerferschalter |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | IA-Modul |
| 28 | 15A | Zündschloss, Druckknopfstart |
| 29 | 20A | Funk, 8” SYNC® Multifunktionsdisplay, SYNC® Modul, Global Positioning System Modul |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Anhängerkupplungsbremssteuerung |
| 32 | 15A | 110-V-Wechselstrom-Steckdose, elektrisch anklappbarer Spiegel, elektrisch verstellbare Spiegel, One-Touch-Up/Down-Frontscheiben, Türschlossbeleuchtung |
| 33 | 10 A | Insassenklassifizierungssensor |
| 34 | 10 A | Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrerkennungssystem |
| 35 | 5A | Heads-up-Display, Luftfeuchtigkeitssensor der Klimaanlage, Terrain-Management-System, Bergabfahrschalter, Scheinwerferschalter IGN Sense |
| 36 | 10 A | Nicht verwendet (Ersatz) |
| 37 | 10 A | Rückhaltesteuermodul |
| 38 | 10 A | Rückspiegel automatisch abblendend, Monddach |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten |
| 41 | 7,5A | Overdrive Cancel, Abschleppen/schleppen |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, linke und rechte Blinkerspiegelzuführung |
| 48 | 30A Leistungsschalter | Fensterheber hinten, Fensterheber Beifahrer, One-Touch-Down (nur Fahrerseite) |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2011)
| № | Amperebewertung | Beschreibung des Stromverteilerkastens |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Scheibenwischer, Frontscheibe |
| 5 | 50A** | Pumpe des Antiblockiersystems (ABS) |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Power Point #2 (Konsole hinten) |
| 10 | — | Rücksitzentriegelungsrelais 3. Reihe |
| 11 | — | Relais Heckscheibenheizung |
| 12 | — | Batterieladerelais Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | 40A** | 110V AC Steckdose power |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Steckdose Nr. 1/Zigarettenanzünder |
| 21 | 20A** | Steckdose #3 (Laderaum) |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung Anhängerschlepp (TT) |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Steckdose (Konsole) |
| 28 | 30A** | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Hilfsgebläsemotorrelais |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Nicht benutzt |
| 37 | — | TT Brems-/Blinklichtrelais rechts |
| 38 | — | TT-Backup-Relais |
| 39 | 40A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Beifahrersitz |
| 43 | 40A** | ABS-Ventile |
| 44 | — | Relais für Heckscheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A* | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | TT Relais Brems-/Blinker links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | — | Nicht benutzt |
| 57 | 20A* | Linke Scheinwerfer mit hoher Intensitätsentladung (HID) |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Brems-Ein/Aus-Schalter (BOO) |
| 60 | 10 A* | TT Rückfahrscheinwerfer |
| 61 | 20A* | Sitzentriegelung 2. Reihe |
| 62 | 10 A* | Klimakupplung |
| 63 | 15 A* | TT Brems-/Blinkleuchten |
| 64 | 15 A* | Heckscheibenwischer |
| 65 | 30A* | Benzinpumpe |
| 66 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 67 | 20A* | Fahrzeugleistung (VPWR) #2 (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | 15 A* | VPWR #4 (Zündspulen) |
| 69 | 15 A* | VPWR Nr. 1 (PCM) |
| 70 | 10 A* | VPWR #3 (Spule), Allradantriebsmodul, A/C Kupplung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | TT Standlichtrelais |
| 78 | 20A* | Rechte HID-Scheinwerfer |
| 79 | 5A* | Adaptiver Tempomat (ACC) |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | TT Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A* | PCM-Erhaltungsstrom, PCM-Relais, Kanister-Entlüftungsmagnet |
| 87 | 5A* | Ausführen/Starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 5A* | Relaisspule Frontgebläse, Elektrische Servolenkung (EPAS) |
| 90 | 10 A* | PCM |
| 91 | 10 A* | ACC |
| 92 | 10 A* | ABS-Modul, Anlage EVAC und Füllung |
| 93 | 5A* | Heckgebläsemotor, Heckentfroster, TT-Batterieladerelais |
| 94 | 30A** | Fahrgastraum-Sicherungstafel laufen/starten |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Klimakupplungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2012
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2012)
| № | Amperebewertung | Geschützte Schaltkreise |
|---|---|---|
| 1 | 30A | One-Touch-Up/Down-Frontscheibe Fahrerseite driver |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 30A | One-Touch-Up/Down-Frontscheibe Beifahrerseite |
| 4 | 10 A | Innenraum-Bedarfsleuchten (Oberkonsole, 2. Reihe, Gepäck), Handschuhfachleuchte, Sitzentriegelung 2. und 3. Reihe, Blendenleuchten |
| 5 | 20A | Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Logik-Feed des Memory-Sitzmoduls |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | 4”-Funkdisplay, elektrische Heckklappenlogik, elektronisches Abschlusspanel, SYNC®-Basismodul |
| 10 | 10 A | Betriebs-/Zubehörrelais (Wischer, Heckwaschanlage), Regensensor |
| 11 | 10 A | Kombiinstrument, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung (Oberkonsole, 2. Reihe, Gepäck), Pfützenlampen, Konsolenbehälter LED, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts, Blinker rechts Anhängerkupplung (TT) |
| 14 | 15A | Blinker links, TT Blinker/Bremse links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Bremsleuchten, Hochmontierte Bremsleuchte |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastaturbeleuchtung, Bremsschaltsperre (BSI), Startknopf-Laufanzeige, Passives Anti-Diebstahl-System (PATS), Powertrain Control Module (PCM) Wake-up, Rücksitz elektrisch aktivieren |
| 19 | 20A | Memory-Sitzleistung |
| 20 | 20A | Schlösser |
| 21 | 10 A | Intelligenter Zugang (IA), Tastatur |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, IA, Scheinwerferschalter |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | IA-Modul |
| 28 | 15A | Zündschloss, Druckknopfstart |
| 29 | 20A | Funk, 8” SYNC® Multifunktionsdisplay, SYNC® Modul, Global Positioning System Modul |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Anhängerkupplungsbremssteuerung |
| 32 | 15A | 110-V-Wechselstrom-Steckdose, elektrisch anklappbarer Spiegel, elektrisch verstellbare Spiegel, One-Touch-Up/Down-Frontscheiben, Türschlossbeleuchtung |
| 33 | 10 A | Insassenklassifizierungssensor |
| 34 | 10 A | Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrerkennungssystem |
| 35 | 5A | Heads-up-Display, Luftfeuchtigkeitssensor der Klimaanlage, Terrain-Management-System, Bergabfahrschalter, Scheinwerferschalter IGN Sense |
| 36 | 10 A | Nicht verwendet (Ersatz) |
| 37 | 10 A | Rückhaltesteuermodul |
| 38 | 10 A | Rückspiegel automatisch abblendend, Monddach |
| 39 | 15A | Fernlicht Scheinwerfer |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten |
| 41 | 7,5A | Overdrive Cancel, Abschleppen/schleppen |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, linke und rechte Blinkerspiegelzuführung |
| 48 | 30A Leistungsschalter | Fensterheber hinten, Fensterheber Beifahrer, One-Touch-Down (nur Fahrerseite) |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2012)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Scheibenwischer, Frontscheibe |
| 5 | 50A** | Antiblockiersystem CABS) Pumpe |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Power Point #2 (Konsole hinten) |
| 10 | — | Rücksitzentriegelungsrelais 3. Reihe |
| 11 | — | Relais Heckscheibenheizung |
| 12 | — | Batterieladerelais Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Nicht benutzt |
| fünfzehn | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | 40A** | 110V AC Steckdose power |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Steckdose Nr. 1 /Zigarrenanzünder |
| 21 | 20A** | Steckdose #3 (Laderaum) |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung Anhängerschlepp (TT) |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Steckdose (Konsole) |
| 28 | 30A** | Klimatisierte Sitze |
| 29 | — | Nicht benutzt |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | — | Hilfsgebläsemotorrelais |
| 33 | — | Nicht benutzt |
| 34 | — | Gebläsemotorrelais |
| 35 | — | Nicht benutzt |
| 36 | — | Nicht benutzt |
| 37 | — | TT Brems-/Blinklichtrelais rechts |
| 38 | — | TT-Backup-Relais |
| 39 | 40A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Beifahrersitz |
| 43 | 40A** | ABS-Ventile |
| 44 | — | Relais für Heckscheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15A* | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | TT Relais Brems-/Blinker links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15A* | Getriebesteuermodul |
| 57 | 20 A* | Linke Scheinwerfer mit hoher Intensitätsentladung (HID) |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Brems-Ein/Aus-Schalter (BOO) |
| 60 | 10 A* | TT Rückfahrscheinwerfer |
| 61 | 20 A* | Sitzentriegelung 2. Reihe |
| 62 | 10 A* | Klimakupplung |
| 63 | 15A* | TT Brems-/Blinkleuchten |
| 64 | 15A* | Heckscheibenwischer |
| 65 | 30A* | Benzinpumpe |
| 66 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 67 | 20 A* | Fahrzeugleistung (VPWR) #2 (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | 15A* | VPWR #4 (Zündspulen) |
| 69 | 15A* | VPWR Nr. 1 (PCM) |
| 70 | 10 A* | VPWR #3 (Spule), Allradantriebsmodul, A/C Kupplung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | TT Standlichtrelais |
| 78 | 20 A* | Rechte HID-Scheinwerfer |
| 79 | 5A* | Adaptiver Tempomat (ACC) |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20 A* | TT Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A* | PCM-Erhaltungsstrom, PCM-Relais, Kanister-Entlüftungsmagnet |
| 87 | 5A* | Ausführen/Starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 5A* | Relaisspule Frontgebläse, Elektrische Servolenkung (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (2.0L-Motor) |
| 91 | 10 A* | ACC |
| 92 | 10 A* | ABS-Modul, Anlage EVAC und Füllung |
| 93 | 5A* | Heckgebläsemotor, Heckentfroster, TT-Batterieladerelais |
| 94 | 30A** | Fahrgastraum-Sicherungstafel laufen/starten |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Klimakupplungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2013
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | One-Touch-Up/Down-Frontscheibe Fahrerseite driver |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 30A | One-Touch-Up/Down-Frontscheibe auf der Beifahrerseite |
| 4 | 10 A | Innenraum-Bedarfsleuchten (Oberkonsole, 2. Reihe, Gepäck), Handschuhfachleuchte, Sitzentriegelung 2. und 3. Reihe, Blendenleuchten |
| 5 | 20A | Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Logik-Feed des Memory-Sitzmoduls |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | 4” Radiodisplay, elektrische Heckklappenlogik, elektronisches Bedienfeld, SYNC® |
| 10 | 10 A | Betriebs-/Zubehörrelais (Wischer, Heckwaschanlage), Regensensor |
| 11 | 10 A | Kombiinstrument, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung (Oberkonsole, 2. Reihe, Gepäck), Pfützenlampen, Konsolenbehälter LED, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts, Blinker rechts Anhängerkupplung (TT) |
| 14 | 15A | Blinker links, TT Blinker/Bremse links |
| fünfzehn | 15A | Rückfahrscheinwerfer, Bremsleuchten, Hochmontierte Bremsleuchte |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastaturbeleuchtung, Bremsschaltsperre (BSI), Startknopf-Laufanzeige, Passives Anti-Diebstahl-System (PATS), Powertrain Control Module (PCM) Wake-up, Rücksitz elektrisch aktivieren |
| 19 | 20A | Memory-Sitzleistung |
| 20 | 20A | Schlösser |
| 21 | 10 A | Intelligenter Zugang (LA), Tastatur |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuergerät, IA, Scheinwerferschalter |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | IA-Modul |
| 28 | 15A | Zündschalter, Druckknopfstartschalter |
| 29 | 20A | Funk, Global Positioning System Modul |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Anhängerkupplungsbremssteuerung |
| 32 | 15A | 110-V-Wechselstrom-Steckdose, elektrisch anklappbarer Spiegel, elektrisch verstellbare Spiegel, One-Touch-Up/Down-Frontscheiben, Türschlossbeleuchtung, Memory-Schalterbeleuchtung |
| 33 | 10 A | Insassenklassifizierungssensor |
| 34 | 10 A | Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrerkennungssystem, Spurverlassenswarnmodul |
| 35 | 5A | Heads-up-Display, Luftfeuchtigkeitssensor der Klimaanlage, Terrain-Management-System, Bergabfahrschalter, Scheinwerferschalter IGN Sense |
| 36 | 10 A | Beheizte Lenkung wiieel |
| 37 | 10 A | Rückhaltesteuermodul |
| 38 | 10 A | Rückspiegel automatisch abblendend, Monddach |
| 39 | 15A | Fernlicht Scheinwerferblenden |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten, TT-Parkleuchten |
| 41 | 7,5A | Overdrive Cancel, Abschleppen/schleppen |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, linke und rechte Blinkerspiegelzuführung |
| 48 | 30A Leistungsschalter | Fensterheber hinten, Fensterheber Beifahrer, One-Touch-Down (nur Fahrerseite), Fensterheberschalter Fahrer |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Stromverteilerkasten (2013)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Scheibenwischer, Frontscheibe |
| 5 | 50A** | Pumpe des Antiblockiersystems (ABS) |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Power Point #2 (Konsole hinten) |
| 10 | — | Rücksitzentriegelungsrelais 3. Reihe |
| 11 | — | Relais Heckscheibenheizung |
| 12 | — | Batterieladerelais Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Motorkühlgebläse #2 Hochgeschwindigkeitsrelais |
| fünfzehn | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | 40 A** | 110V AC Steckdose power |
| 18 | 40 A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | PowerPoint #l/Zigarettenanzünder |
| 21 | 20A** | Power Point #3 (Laderaum) |
| 22 | 30A** | Sitzmodul 3. Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung Anhängerschlepp (TT) |
| 25 | — | Nicht benutzt |
| 26 | 40 A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | PowerPoint (Konsole) |
| 28 | 30A** | Klimatisierte Sitze |
| 29 | 40 A** | Motorkühlgebläse Nr. 1 mit hoher Drehzahl, Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl Primärsicherung |
| 30 | 40 A** | Motorkühlgebläse #2 Hochgeschwindigkeitssicherung |
| 31 | 25A** | Sekundärsicherung für Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl |
| 32 | — | Hilfsgebläsemotorrelais |
| 33 | — | Motorkühlgebläse #1 und #2 Relais für niedrige Drehzahl #2 low |
| 34 | — | Gebläsemotorrelais |
| 35 | Motorkühlgebläse Nr. 1 Hochgeschwindigkeitsrelais, Motorkühlgebläse Nr. 1 und Nr. 2 Niedriggeschwindigkeitsrelais Nr. 1 | |
| 36 | — | Nicht benutzt |
| 37 | — | TT Brems-/Blinklichtrelais rechts |
| 38 | — | TT-Backup-Relais |
| 39 | 40 A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | 30A** | Beifahrersitz |
| 43 | 40 A** | ABS-Ventile |
| 44 | — | Relais für Heckscheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15A* | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | TT Relais Brems-/Blinker links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15A* | Getriebesteuermodul |
| 57 | 20A* | Linke Scheinwerfer mit hoher Intensitätsentladung (HID) |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Brems-Ein/Aus-Schalter (BOO) |
| 60 | 10 A* | TT Rückfahrscheinwerfer |
| 61 | 20A* | Sitzentriegelung 2. Reihe |
| 62 | 10 A* | Klimakupplung |
| 63 | 15A* | TT Brems-/Blinkleuchten |
| 64 | 15A* | Heckscheibenwischer |
| 65 | 30A* | Benzinpumpe |
| 66 | — | Relais des Antriebsstrangsteuermoduls (PCM) |
| 67 | 20A* | Fahrzeugleistung (VPWR) #2 (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | 20A* | VPWR #4 (Zündspulen) |
| 69 | 20A* | VPWR Nr. 1 (PCM) |
| 70 | 10 A* | VPWR #3 (Spule), Allradantriebsmodul, A/C variable Kompressorsteuerung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | TT Standlichtrelais |
| 78 | 20A* | Rechte HID-Scheinwerfer |
| 79 | 5A* | Adaptiver Tempomat (ACC) |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | TT Parkleuchten |
| 85 | — | Nicht benutzt |
| 86 | 7,5A* | PCM-Erhaltungsstrom, PCM-Relais, Kanister-Entlüftungsmagnet |
| 87 | 5A* | Relaisspule laufen/starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 5A* | Relaisspule Frontgebläse, Elektrische Servolenkung (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (2.0L-Motor) |
| 91 | 10 A* | ACC |
| 92 | 10 A* | ABS-Modul, Anlage EVAC und Füllung |
| 93 | 5A* | Heckgebläsemotor, Heckentfroster, TT-Batterieladerelais |
| 94 | 30A** | Fahrgastraum-Sicherungstafel laufen/starten |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Klimakupplungsrelais |
| * Mini-Sicherungen ** Patronensicherungen |
2014
ad vertisements
Passagierabteil
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2014)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Scheibenwischer, Frontscheibe |
| 5 | 50A** | Pumpe des Antiblockiersystems |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Power Point #2 (Konsole hinten) |
| 10 | — | Rücksitzentriegelungsrelais 3. Reihe |
| 11 | — | Relais Heckscheibenheizung |
| 12 | — | Laderelais für Anhängerkupplung |
| 13 | — | Anlasserrelais |
| 14 | — | Motorkühlgebläse #2 Hochgeschwindigkeitsrelais |
| fünfzehn | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | 40A** | 110-Volt-Wechselstrom-Steckdose |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Power Point #1, Zigarettenanzünder |
| 21 | 20A** | Steckdose #3 (Laderaum) |
| 22 | 30A** | Sitzmodul dritte Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung des Anhängerschleppers |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Steckdose (Konsole) |
| 28 | 30A** | Klimatisierte Sitze |
| 29 | 40A** | Motorkühlgebläse Nr. 1 mit hoher Drehzahl, Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl Primärsicherung |
| 30 | 40A** | Motorkühlgebläse #2 Hochgeschwindigkeitssicherung |
| 31 | 25A** | Sekundärsicherung für Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl |
| 32 | — | Hilfsgebläsemotorrelais |
| 33 | — | Motorkühlgebläse #1 und #2 Relais für niedrige Drehzahl #2 low |
| 34 | — | Gebläsemotorrelais |
| 35 | Motorkühlgebläse Nr. 1 Hochgeschwindigkeitsrelais, Motorkühlgebläse Nr. 1 und Nr. 2 Niedriggeschwindigkeitsrelais Nr. 1 | |
| 36 | — | Nicht benutzt |
| 37 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 38 | — | Anhängerkupplung Backup-Relais |
| 39 | 40A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Sitzheizung in der zweiten Reihe |
| 42 | 30A** | Beifahrersitz |
| 43 | 40A** | Ventile des Antiblockiersystems |
| 44 | — | Relais für Heckscheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A* | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | Brems-/Blinkerrelais Anhängerkupplung links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15 A* | Getriebesteuermodul |
| 57 | 20A* | Scheinwerfer mit Hochdruckentladung links |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Bremse Ein/Aus-Schalter |
| 60 | 10 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 61 | 20A* | Sitzentriegelung zweite Reihe |
| 62 | 10 A* | Klimaanlage Kupplung |
| 63 | 15 A* | Anhängerkupplung Brems-/Blinker |
| 64 | 15 A* | Heckscheibenwischer |
| 65 | 30A* | Benzinpumpe |
| 66 | — | Relais des Antriebsstrangsteuermoduls |
| 67 | 20A* | Fahrzeugleistung #2 (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | 20A* | Fahrzeugleistung #4 (Zündspulen) |
| 69 | 20A* | Fahrzeugleistung Nr. 1 (Antriebsstrangsteuermodul) |
| 70 | 10 A* | Fahrzeugleistung #3 (Spule), Allradantriebsmodul, Klimaanlage variable Kompressorsteuerung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | Anhängerkupplung Standlichtrelais |
| 78 | 20A* | Scheinwerfer mit Hochdruckentladung rechts |
| 79 | 5A* | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | Anhängerkupplung Parklampen |
| 85 | — | Nicht benutzt |
| 86 | 7,5A* | Antriebsstrang-Steuermodul-Keep-Alive-Leistung, Antriebsstrang-Steuermodulrelais, Kanisterentlüftungsmagnet |
| 87 | 5A* | Relaisspule laufen/starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 5A* | Relaisspule Frontgebläse, elektronische Servolenkung |
| 90 | 10 A* | Antriebsstrangsteuermodul, Getriebesteuermodul, Motorsteuermodul (2.0L-Motor) |
| 91 | 10 A* | Adaptiver Tempomat |
| 92 | 10 A* | Modul Antiblockiersystem, Werks-EVA und -Befüllung |
| 93 | 5A* | Heckgebläsemotor, Heckentfroster, Laderelais der Anhängerkupplung |
| 94 | 30A** | Sicherungstafel Fahrgastraum ruiVstart |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Kupplungsrelais der Klimaanlage |
| * Mini-Sicherungen ** Patronensicherungen |
2015
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2015)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | 30A | One-Touch-Auf- und Ab-Fahrer-Frontscheibe |
| 2 | 15A | Nicht verwendet (Ersatz) |
| 3 | 30A | One-Touch-Hoch- und Runter-Beifahrerfenster |
| 4 | 10 A | Innenraum-Bedarfsleuchten (obenkonsole, zweite Reihe, Gepäck), Handschuhfachleuchte, Sitzentriegelung zweite und dritte Reihe, Visierleuchten |
| 5 | 20A | Verstärker |
| 6 | 5A | Nicht verwendet (Ersatz) |
| 7 | 7,5A | Logik-Feed des Memory-Sitzmoduls |
| 8 | 10 A | Nicht verwendet (Ersatz) |
| 9 | 10 A | 4-Zoll-Radiodisplay, elektrische Heckklappenlogik, elektronisches Abschlusspanel, SYNC |
| 10 | 10 A | Betriebs-/Zubehörrelais (Wischer, Heckwaschanlage), Regensensor |
| 11 | 10 A | Kombiinstrument, Heads-up-Display |
| 12 | 15A | Innenbeleuchtung (Oberkonsole, zweite Reihe, Gepäck), Pfützenlampen, Konsolenbehälter LED, Hintergrundbeleuchtung |
| 13 | 15A | Blinker rechts, Blinker/Bremsleuchten für Anhänger rechts |
| 14 | 15A | Blinker links, Blinker/Bremsleuchten linker Anhänger Left |
| fünfzehn | 15A | Rückfahrscheinwerfer, Bremsleuchten, Hochmontierte Bremsleuchte |
| 16 | 10 A | Abblendlicht (rechts) |
| 17 | 10 A | Abblendlicht (links) |
| 18 | 10 A | Tastaturbeleuchtung, Bremsschaltsperre, Betriebsanzeige der Starttaste, passives Diebstahlschutzsystem, Aktivierung des Antriebsstrangsteuermoduls, Aktivierung der Rücksitzverstellung |
| 19 | 20A | Memory-Sitzleistung |
| 20 | 20A | Schlösser |
| 21 | 10 A | Intelligenter Zugang, Tastatur |
| 22 | 20A | Hupenrelais |
| 23 | 15A | Lenkradsteuermodul, Intelligenter Zugriff, Scheinwerferschalter |
| 24 | 15A | Datalink-Anschluss, Lenkradsteuermodul |
| 25 | 15A | Heckklappenentriegelung |
| 26 | 5A | Funkfrequenzmodul |
| 27 | 20A | Intelligentes Zugangsmodul |
| 28 | 15A | Zündschalter, Startschalter mit Druckknopf |
| 29 | 20A | Funk, Global Positioning System Modul |
| 30 | 15A | Standlicht vorne |
| 31 | 5A | Anhängerkupplungsbremssteuerung |
| 32 | 15A | 110-Volt-Wechselstrom-Steckdose, elektrisch anklappbarer Spiegel, elektrisch verstellbare Spiegel, Frontscheiben mit Tastendruck nach oben und unten, Türschlossbeleuchtung, Memory-Schalterbeleuchtung |
| 33 | 10 A | Insassenklassifizierungssensor |
| 34 | 10 A | Toter-Winkel-Monitor, Rückfahrkamera, Rückfahrerkennungssystem, Spurhalteassistent, Modul für Sitzheizung in der zweiten Reihe Second |
| 35 | 5A | Heads-up-Display, Luftfeuchtigkeitssensor der Klimaanlage, Terrain-Management-System, Bergabfahrschalter, Zündsensor für Scheinwerferschalter |
| 36 | 10 A | Beheiztes Lenkrad |
| 37 | 10 A | Rückhaltesteuermodul |
| 38 | 10 A | Rückspiegel automatisch abblendend, Monddach Moon |
| 39 | 15A | Fernlicht Scheinwerferblenden |
| 40 | 10 A | Parkleuchten hinten, Kennzeichenleuchten, Anhängerkupplungsleuchten |
| 41 | 7,5A | Overdrive Cancel, Abschleppen/schleppen |
| 42 | 5A | Nicht verwendet (Ersatz) |
| 43 | 10 A | Nicht verwendet (Ersatz) |
| 44 | 10 A | Nicht verwendet (Ersatz) |
| 45 | 5A | Nicht verwendet (Ersatz) |
| 46 | 10 A | Klimasteuermodul |
| 47 | 15A | Nebelscheinwerfer, linke und rechte Blinkerspiegelzuführung |
| 48 | 30A Leistungsschalter | Fensterheber hinten, Fensterheber Beifahrerseite, One-Touch-Down (nur Fahrerseite), Fensterheberschalter Fahrer |
| 49 | Verzögertes Zubehörrelais | Körperkontrollmodul |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Stromverteilerkasten (2015)
| № | Amperebewertung | Geschützte Komponenten |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | — | Nicht benutzt |
| 3 | 30A** | Anhängerbremssteuermodul |
| 4 | 30A** | Scheibenwischer, Frontscheibe |
| 5 | 50A** | Pumpe des Antiblockiersystems |
| 6 | — | Nicht benutzt |
| 7 | 30A** | Elektrische Heckklappe |
| 8 | 20A** | Monddach |
| 9 | 20A** | Power Point #2 (Konsole hinten) |
| 10 | — | Rücksitzentriegelungsrelais 3. Reihe |
| 11 | — | Relais Heckscheibenheizung |
| 12 | — | Batterieladerelais für Anhängerschlepp |
| 13 | — | Anlasserrelais |
| 14 | — | Motorkühlgebläse #2 Hochgeschwindigkeitsrelais |
| fünfzehn | — | Kraftstoffpumpenrelais |
| 16 | — | Nicht benutzt |
| 17 | 40A** | 110-Volt-Wechselstrom-Steckdose |
| 18 | 40A** | Gebläsemotor vorne |
| 19 | 30A** | Anlasser |
| 20 | 20A** | Power Point #1, Zigarettenanzünder |
| 21 | 20A** | Steckdose #3 (Laderaum) |
| 22 | 30A** | Sitzmodul dritte Reihe |
| 23 | 30A** | Elektrischer Fahrersitz, Memory-Modul |
| 24 | 30A** | Batterieladung des Anhängerschleppers |
| 25 | — | Nicht benutzt |
| 26 | 40A** | Heckscheibenheizung, beheizbare Spiegel |
| 27 | 20A** | Steckdose (Konsole) |
| 28 | 30A** | Klimatisierte Sitze |
| 29 | 40A** | Motorkühlgebläse Nr. 1 mit hoher Drehzahl, Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl Primärsicherung |
| 30 | 40A** | Motorkühlgebläse #2 Hochgeschwindigkeitssicherung |
| 31 | 25A** | Sekundärsicherung für Motorkühlgebläse Nr. 1 und Nr. 2 mit niedriger Drehzahl |
| 32 | — | Hilfsgebläsemotorrelais |
| 33 | — | Motorkühlgebläse #1 und #2 Relais für niedrige Drehzahl #2 low |
| 34 | — | Gebläsemotorrelais |
| 35 | Motorkühlgebläse Nr. 1 Hochgeschwindigkeitsrelais, Motorkühlgebläse Nr. 1 und Nr. 2 Niedriggeschwindigkeitsrelais Nr. 1 | |
| 36 | — | Nicht benutzt |
| 37 | — | Anhängerkupplung rechts Brems-/Blinklichtrelais |
| 38 | — | Anhängerkupplung Backup-Relais |
| 39 | 40A** | Hilfsgebläsemotor |
| 40 | — | Nicht benutzt |
| 41 | 30A** | Sitzheizung in der zweiten Reihe |
| 42 | 30A** | Beifahrersitz |
| 43 | 40A** | Ventile des Antiblockiersystems |
| 44 | — | Relais für Heckscheibenwaschanlage |
| 45 | 5A* | Regensensor |
| 46 | — | Nicht benutzt |
| 47 | — | Nicht benutzt |
| 48 | — | Nicht benutzt |
| 49 | — | Nicht benutzt |
| 50 | 15 A* | Beheizte Spiegel |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | — | Brems-/Blinkerrelais Anhängerkupplung links |
| 54 | — | Nicht benutzt |
| 55 | — | Wischerrelais |
| 56 | 15 A* | Getriebesteuermodul |
| 57 | 20A* | Scheinwerfer mit Hochdruckentladung links |
| 58 | 10 A* | Lichtmaschinensensor |
| 59 | 10 A* | Bremse Ein/Aus-Schalter |
| 60 | 10 A* | Rückfahrscheinwerfer für Anhängerkupplung |
| 61 | 20A* | Sitzentriegelung zweite Reihe |
| 62 | 10 A* | Klimaanlage Kupplung |
| 63 | 15 A* | Anhängerkupplung Brems-/Blinker |
| 64 | 15 A* | Heckscheibenwischer |
| 65 | 30A* | Benzinpumpe |
| 66 | — | Relais des Antriebsstrangsteuermoduls |
| 67 | 20A* | Fahrzeugleistung #2 (emissionsrelevante Antriebsstrangkomponenten) |
| 68 | 20A* | Fahrzeugleistung #4 (Zündspulen) |
| 69 | 20A* | Fahrzeugleistung Nr. 1 (Antriebsstrangsteuermodul) |
| 70 | 10 A* | Fahrzeugleistung #3 (Spule), Allradantriebsmodul, Klimaanlage variable Kompressorsteuerung |
| 71 | — | Nicht benutzt |
| 72 | — | Nicht benutzt |
| 73 | — | Nicht benutzt |
| 74 | — | Nicht benutzt |
| 75 | — | Nicht benutzt |
| 76 | — | Nicht benutzt |
| 77 | — | Anhängerkupplung Standlichtrelais |
| 78 | 20A* | Scheinwerfer mit Hochdruckentladung rechts |
| 79 | 5A* | Adaptiver Tempomat |
| 80 | — | Nicht benutzt |
| 81 | — | Nicht benutzt |
| 82 | 15 A* | Heckscheibe |
| 83 | — | Nicht benutzt |
| 84 | 20A* | Anhängerkupplung Parklampen |
| 85 | — | Nicht benutzt |
| 86 | 7,5 A* | Antriebsstrang-Steuermodul-Keep-Alive-Leistung, Antriebsstrang-Steuermodulrelais, Kanisterentlüftungsmagnet |
| 87 | 5A* | Relaisspule laufen/starten |
| 88 | — | Lauf/Start-Relais |
| 89 | 5A* | Relaisspule Frontgebläse, elektronische Servolenkung |
| 90 | 10 A* | Antriebsstrangsteuermodul, Getriebesteuermodul, Motorsteuermodul (2.0L-Motor) |
| 91 | 10 A* | Adaptiver Tempomat |
| 92 | 10 A* | Modul Antiblockiersystem, Werks-EVA und -Befüllung |
| 93 | 5A* | Heckgebläsemotor, Heckentfroster, Laderelais der Anhängerkupplung |
| 94 | 30A** | Sicherungstafel Fahrgastraum ruiVstart |
| 95 | — | Nicht benutzt |
| 96 | — | Nicht benutzt |
| 97 | — | Nicht benutzt |
| 98 | — | Kupplungsrelais der Klimaanlage |
| * Mini-Sicherungen ** Patronensicherungen |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Ford Explorer?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Ford Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
