Hier finden Sie die Sicherungskasten-Belegung für den Mazda 3 BK der Baujahre 2003 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Mazda3 2003-2009
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 43 „ZIGARRE“ im Sicherungskasten des Fahrgastraums und Sicherung Nr. 29 „P.OUTLET“ (seit 2007) im Sicherungskasten des Motorraums.
Wenn Lichter, Zubehör oder Bedienelemente nicht funktionieren, überprüfen Sie den entsprechenden Schutzschalter. Wenn eine Sicherung durchgebrannt ist, wird das innere Element geschmolzen.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich auf der Beifahrerseite unterhalb des Handschuhfachs (entfernen Sie den Handschuhfachboden, drehen Sie die beiden Clips und senken Sie den Sicherungskasten ab).

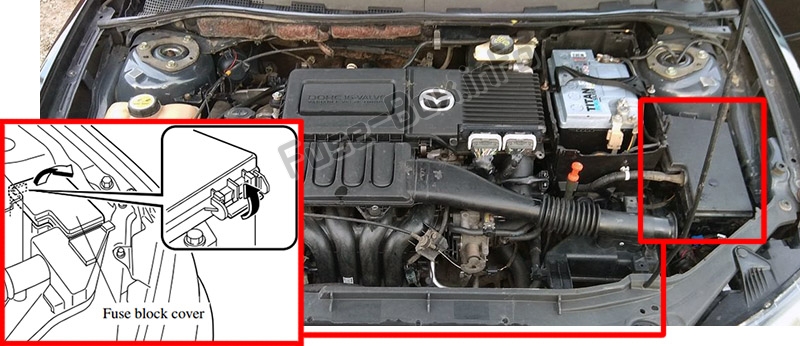

Motorraum

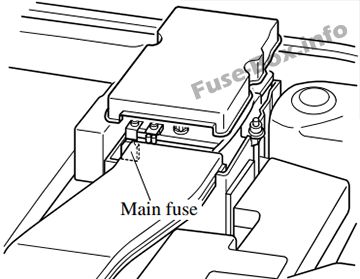

Wenden Sie sich an einen Mazda-Vertragshändler, um die Hauptsicherung auszutauschen.
Sicherungsdiagramme
2004, 2005

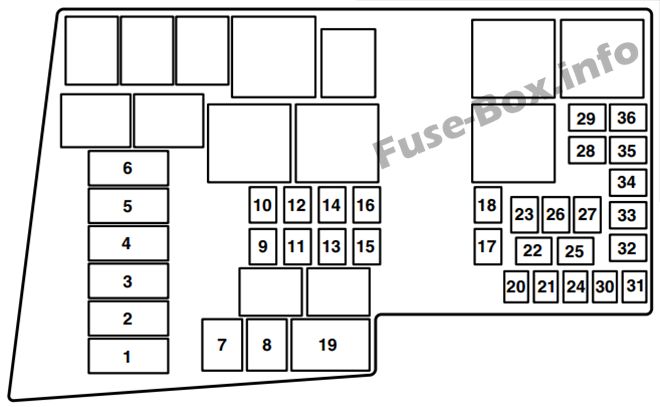

Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum-Sicherungskasten (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 40A | Lüfter |
| 2 | PST | 80A | EHPAS |
| 3 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40A | Scheinwerfer |
| 5 | PTC | 80A | – – |
| 6 | GLÜHEN | 60A | – – |
| 7 | ABS 1 | 30A | ABS (einige Modelle) |
| 8 | ABS 2 | 20A | ABS (einige Modelle) |
| 9 | MOTOR | 30A | Zum Schutz verschiedener Stromkreise |
| 10 | – – | – – | – – |
| 11 | IG SCHLÜSSEL 1 | 30A | Zündschloss |
| 12 | ANLASSER | 20A | Starterkupplung |
| 13 | IG KEY 2 | 30A | Zündschloss |
| 14 | – – | – – | – – |
| 15 | HEIZUNG | 40A | Gebläsemotor |
| 16 | – – | – – | – – |
| 17 | DEFOG | 40A | Heckscheibenheizung |
| 18 | – – | – – | – – |
| 19 | ABS IG | 10 A | ABS (einige Modelle) |
| 20 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 21 | HORN | 15A | Horn |
| 22 | – – | – – | – – |
| 23 | H / SAUBER | 20A | – – |
| 24 | F / PUMP | 15A | Benzinpumpe |
| 25 | P / ST IG | 10 A | Servolenkung |
| 26 | A / C MAG | 10 A | Klimaanlage |
| 27 | ALT | 10 A | – – |
| 28 | – – | – – | – – |
| 29 | – – | – – | – – |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15A | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 A | O 2 Heizung |
| 33 | ENG BAR 3 | 10 A | O 2 Heizung |
| 34 | EGI INJ | 10 A | Injektor |
| 35 | ENG BAR 1 | 10 A | Luftstromsensor |
| 36 | ENG BAR 2 | 10 A | AGR-Steuerventil |
ad vertisements

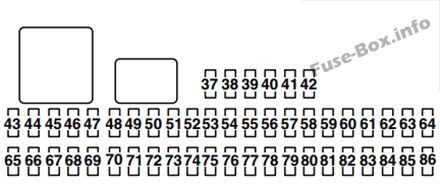

Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2004, 2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 37 | D / LOCK 2 | 15A | Elektrisches Türschloss |
| 38 | – – | – – | – – |
| 39 | KOPF HOCH L. | 10 A | Scheinwerfer Fernlicht (LH) |
| 40 | KOPF HOCH R. | 10 A | Scheinwerfer Fernlicht (RH) |
| 41 | – – | – – | – – |
| 42 | – – | – – | – – |
| 43 | ZIGARRE | 15A | Feuerzeug |
| 44 | RADIO | 7.5A | Audiosystem |
| 45 | SPIEGEL | 10 A | Leistungskontrollspiegel |
| 46 | SCHWANZ R. | 7.5A | Rücklicht (rechts), Standlicht (rechts) Kennzeichenbeleuchtung |
| 47 | OBD | 10 A | Zum Schutz verschiedener Stromkreise |
| 48 | – – | – – | – – |
| 49 | TR / LOCK | 20A | – – |
| 50 | CPU PWR | 10 A | Steuergerät |
| 51 | GEFAHR | 15A | Blinker. Warnblinker |
| 52 | SONNENDACH | 20A | MoonrooF |
| 53 | UNTERLEGSCHEIBE | 20A | Unterlegscheibe. Heckscheibenwischer und Unterlegscheibe |
| 54 | – – | – – | – – |
| 55 | P / WIND R. | 30A | – – |
| 56 | P / WIND L. | 30A | – – |
| 57 | ALARM | 7.5A | – – |
| 58 | M / DEF | 7.5A | Spiegelentfroster |
| 59 | – – | – – | – – |
| 60 | KOPF NIEDRIG R. | 15A | Abblendlicht (rechts), Nivellierung des Scheinwerfers (einige Modelle) |
| 61 | HEAD LOWL | 15A | Scheinwerfer Abblendlicht (links) |
| 62 | – – | – – | – – |
| 63 | – – | – – | – – |
| 64 | – – | – – | – – |
| 65 | SAS | 10 A | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 A | Kombiinstrument. Wegfahrsperrensystem, Schaltsperrsystem |
| 67 | ZÜNDUNG | 20A | ABS \ EH PAS (einige Modelle) |
| 68 | WISCHER | 20A | Scheibenwischer |
| 69 | MOTOR | 20A | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 A | Auto Wischer (Einige Modelle) |
| 71 | SAS 2 | 7.5A | Zusätzliches Rückhaltesystem |
| 72 | – – | – – | – – |
| 73 | – – | – – | – – |
| 74 | SITZ WARM | 20A | – – |
| 75 | D / LOCK 1 | 25A | Elektrisches Türschloss |
| 76 | A / C. | 10 A | Klimaanlage, Heizungssteuergerät |
| 77 | P / WIND L. | 30A | Fensterheber (links) (Einige Modelle) |
| 78 | P / WIND R. | 30A | Fensterheber (rechts) (Einige Modelle) |
| 79 | ZURÜCK | 10 A | Rückfahrscheinwerfer |
| 80 | SONNENDACH | 7.5A | Schiebedach (einige Modelle) |
| 81 | TAILL | 7.5A | Rücklichter (links), Standlichter (links) |
| 82 | ILLUMI | 7.5A | Erleuchtung |
| 83 | – – | – – | – – |
| 84 | – – | – – | – – |
| 85 | – – | – – | – – |
| 86 | – – | – – | – – |
2006
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum-Sicherungskasten (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 40 A. | Lüfter |
| 2 | PST | 80 A. | EHPAS |
| 3 | BTN | 40 A. | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40 A. | Scheinwerfer |
| 5 | PTC | 80 A. | – – |
| 6 | GLÜHEN | 60 A. | – – |
| 7 | ABS 1 | 30 A. | ABS (einige Modelle) |
| 8 | ABS 2 | 20 A. | ABS (einige Modelle) |
| 9 | MOTOR | 30 A. | Zum Schutz verschiedener Stromkreise |
| 10 | – – | – – | – – |
| 11 | IG SCHLÜSSEL 1 | 30 A. | Zündschloss |
| 12 | ANLASSER | 20 A. | Starterkupplung |
| 13 | IG KEY 2 | 30 A. | Zündschloss |
| 14 | – – | – – | – – |
| 15 | HEIZUNG | 40 A. | Gebläsemotor |
| 16 | – – | – – | – – |
| 17 | DEFOG | 40 A. | Heckscheibenheizung |
| 18 | AUDIO | 30 A. | Audiosystem (mit BOSE Sound System ausgestattetes Modell) |
| 19 | ABS IG | 10 A | ABS (einige Modelle) |
| 20 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 21 | HORN | 15 A. | Horn |
| 22 | – – | – – | – – |
| 23 | H / SAUBER | 20 A. | – – |
| 24 | F / PUMP | 15 A. | Benzinpumpe |
| 25 | P / ST IG | 10 A | Servolenkung |
| 26 | A / C MAG | 10 A | Klimaanlage |
| 27 | TCM | 15A | Getriebesteuergerät |
| 28 | – – | – – | – – |
| 29 | – – | – – | – – |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15 A. | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 A | O2-Heizung |
| 33 | ENG BAR 3 | 10 A | O2-Heizung |
| 34 | EGI INJ | 10 A | Injektor |
| 35 | ENG BAR 1 | 10 A | Luftstromsensor |
| 36 | ENG BAR 2 | 10 A | AGR-Steuerventil |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2006)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 37 | D / LOCK 2 | 15 A. | Elektrisches Türschloss |
| 38 | HALT | 10 A | Bremslichter |
| 39 | KOPF HOCH L. | 10 A | Scheinwerfer Fernlicht (LH) |
| 40 | KOPF HOCH R. | 10 A | Scheinwerfer Fernlicht (RH) |
| 41 | – – | – – | – – |
| 42 | – – | – – | – – |
| 43 | ZIGARRE | 15 A. | Feuerzeug |
| 44 | RADIO | 7,5 A. | Audiosystem |
| 45 | SPIEGEL | 10 A | Leistungskontrollspiegel |
| 46 | SCHWANZ R. | 7,5 A. | Rücklicht (rechts), Standlicht (rechts) Kennzeichenbeleuchtung |
| 47 | OBD | 10 A | Zum Schutz verschiedener Stromkreise |
| 48 | – – | – – | – – |
| 49 | TR / LOCK | 20 A. | – – |
| 50 | CPU PWR | 10 A | Steuergerät |
| 51 | GEFAHR | 15 A. | Blinker, Warnblinker |
| 52 | SONNENDACH | 20 A. | Schiebedach (einige Modelle) |
| 53 | UNTERLEGSCHEIBE | 20 A. | Unterlegscheibe, Heckscheibenwischer und Unterlegscheibe |
| 54 | – – | – – | – – |
| 55 | P / WIND R. | 30 A. | – – |
| 56 | P / WIND L. | 30 A. | – – |
| 57 | ALARM | 7,5 A. | – – |
| 58 | M / DEF | 7,5 A. | Spiegelentfroster |
| 59 | – – | – – | – – |
| 60 | KOPF NIEDRIG R. | 15 A. | Abblendlicht (rechts), Nivellierung des Scheinwerfers (einige Modelle) |
| 61 | KOPF NIEDRIG L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 62 | – – | – – | – – |
| 63 | – – | – – | – – |
| 64 | – – | – – | – – |
| 65 | SAS | 10 A | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 A | Kombiinstrument. Wegfahrsperrensystem. Schaltsperrsystem |
| 67 | ZÜNDUNG | 20 A. | ABS (einige Modelle), EHPAS |
| 68 | WISCHER | 20 A. | Scheibenwischer |
| 69 | MOTOR | 20 A. | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 A | Auto Wischer (Einige Modelle) |
| 71 | SAS 2 | 7,5 A. | Zusätzliches Rückhaltesystem |
| 72 | – – | – – | – – |
| 73 | – – | – – | – – |
| 74 | SITZ WARM | 20 A. | – – |
| 75 | D / LOCK 1 | 25 A. | Elektrisches Türschloss |
| 76 | A / C. | 10 A | Klimaanlage, Heizungssteuergerät |
| 77 | P / WIND L. | 30 A. | Fensterheber (links) (Einige Modelle) |
| 78 | P / WIND R. | 30 A. | Fensterheber (rechts) |
| 79 | ZURÜCK | 10 A | Rückfahrscheinwerfer |
| 80 | SONNENDACH | 7,5 A. | Schiebedach (einige Modelle) |
| 81 | TAILL | 7,5 A. | Rücklichter (links), Standlichter (links) |
| 82 | ILLUMI | 7,5 A. | Erleuchtung |
| 83 | – – | – – | – – |
| 84 | – – | – – | – – |
| 85 | – – | – – | – – |
| 86 | – – | – – | – – |
2007, 2008
ad vertisements
Motorraum
Ohne Turbolader
Zuordnung der Sicherungen im Motorraum (ohne Turbolader, 2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 40A | Lüfter |
| 2 | PST | 80A | Servolenkung |
| 3 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40A | Scheinwerfer |
| 5 | PTC | – – | – – |
| 6 | GLÜHEN | – – | – – |
| 7 | ABS 1 | 30A | ABS (einige Modelle), DSC (einige Modelle) |
| 8 | ABS 2 | 20A | ABS (einige Modelle), DSC (einige Modelle) |
| 9 | MOTOR | 30A | Zum Schutz verschiedener Stromkreise |
| 10 | – – | – – | – – |
| 11 | IG SCHLÜSSEL 1 | 30A | Zündschloss |
| 12 | ANLASSER | 20A | Starterkupplung |
| 13 | IG KEY 2 | 30A | Zündschloss |
| 14 | GLÜHEN 1 | – – | – – |
| 15 | HEIZUNG | 40A | Gebläsemotor |
| 16 | GLÜHEN 2 | – – | – – |
| 17 | DEFOG | 40A | Heckscheibenheizung |
| 18 | AUDIO | 30A | Audiosystem (mit BOSE Sound System ausgestattetes Modell) |
| 19 | ABS IG | 10 A | ABS (einige Modelle), DSC (einige Modelle) |
| 20 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10 A | DRL (einige Modelle) |
| 23 | H / SAUBER | – – | – – |
| 24 | F / PUMP | 15A | Benzinpumpe |
| 25 | P / ST IG | 10 A | Servolenkung |
| 26 | A / C MAG | 10 A | Klimaanlage (einige Modelle) |
| 27 | ALT / TCM | 10A / 15A | TCM (einige Modelle) |
| 28 | GLOW SIG | – – | – – |
| 29 | P.OUTLET | – – | Steckdose |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15A | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 A | O2-Sensoren (einige Modelle) |
| 33 | ENG BAR 3 | 10 A | O2-Sensoren |
| 34 | EGI INJ | 10 A | Injektor |
| 35 | ENG BAR 1 | 10 A | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 A | PCM, Kraftstoffpumpe |
Mit Turbolader
Zuordnung der Sicherungen im Motorraum (Mit Turbolader, 2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 70A | Lüfter |
| 2 | – – | – – | – – |
| 3 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40A | Scheinwerfer |
| 5 | F / PUMP | 30A | Benzinpumpe |
| 6 | – – | – – | – – |
| 7 | ABS 1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | MOTOR | 30A | Zum Schutz verschiedener Stromkreise |
| 10 | INJEKTOR | 30A | Einspritzdüse |
| 11 | IG SCHLÜSSEL 1 | 30A | Zündschloss |
| 12 | STATER | 20A | Starterkupplung |
| 13 | IG KEY2 | 30A | Zündschloss |
| 14 | – – | – – | – – |
| 15 | HEIZUNG | 40A | Gebläsemotor |
| 16 | – – | – – | – – |
| 17 | DEFOG | 40A | Deforester der Heckscheibe |
| 18 | AUDIO | 30A | Audiosystem (mit BOSE Sound System ausgestattetes Modell) |
| 19 | ABS IG | 10 A | Abs |
| 20 | NEBEL | 15A | Nebelscheinwerfer |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10 A | DRL (einige Modelle) |
| 23 | H / SAUBER | – – | – – |
| 24 | ETC | 10 A | Elec, Drosselklappe |
| 25 | – – | – – | – – |
| 26 | A / C MAG | 10 A | Klimaanlage |
| 27 | – – | – – | – – |
| 28 | – – | – – | – – |
| 29 | P.OUTLET | 15A | Steckdose |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15A | Innenbeleuchtung |
| 32 | – – | – – | – – |
| 33 | ENG BAR 3 | 10 A | O2-Sensoren |
| 34 | – – | – – | – – |
| 35 | ENG BAR 1 | 15A | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 A | PCM, Kraftstoffpumpe |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 37 | D / LOCK 2 | 15A | Doppelverriegelungssystem (einige Modelle) |
| 38 | STOP LAMPE / HORN | 10 A | Bremsleuchte, Hupe |
| 39 | KOPF HOCH L. | 10 A | Fernlicht des Scheinwerfers (links) |
| 40 | KOPF HOCH R. | 10 A | Scheinwerfer Fernlicht (RH) |
| 41 | – – | – – | – – |
| 42 | – – | – – | – – |
| 43 | ZIGARRE | 15A | Feuerzeug |
| 44 | RADIO | 7.5A | Audiosystem |
| 45 | SPIEGEL | 10 A | Leistungsregelspiegel (Einige Modelle) |
| 46 | SCHWANZ R. | 7.5A | Rücklicht (rechts), Standlicht (rechts), Kennzeichenbeleuchtung |
| 47 | OBD | 10 A | Zum Schutz verschiedener Stromkreise |
| 48 | – – | – – | – – |
| 49 | TR / LOCK | – – | – – |
| 50 | – – | – – | – – |
| 51 | – – | – – | – – |
| 52 | SONNENDACH | 20A | Schiebedach (einige Modelle) |
| 53 | UNTERLEGSCHEIBE | 20A | Scheibenwischer und Unterlegscheibe |
| 54 | – – | – – | – – |
| 55 | P / WIND R. | – – | – – |
| 56 | P / WIND L. | – – | – – |
| 57 | ALARM | – – | – – |
| 58 | M / DEF | 7.5A | Mirror Defroster (Einige Modelle) |
| 59 | – – | – – | – – |
| 60 | KOPF NIEDRIG R. | 15A | Abblendlicht (rechts), Nivellierung des Scheinwerfers |
| 61 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 62 | – – | – – | – – |
| 63 | – – | – – | – – |
| 64 | – – | – – | – – |
| 65 | SAS | 10 A | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 A | Kombiinstrument, Wegfahrsperrensystem |
| 67 | ZÜNDUNG | 20A | ABS (einige Modelle), DSC (einige Modelle), Servolenkung |
| 68 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 69 | MOTOR | 20A | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 A | Automatischer Scheibenwischer (einige Modelle), Fensterheberschalter (einige Modelle) |
| 71 | SAS 2 | 7.5A | Sitzgewichtssensor |
| 72 | – – | – – | – – |
| 73 | – – | – – | – – |
| 74 | SITZ WARM | 20A | Sitzwanner (einige Modelle) |
| 75 | D / LOCK 1 | 25A | Elektrisches Türschloss (einige Modelle) |
| 76 | A / C. | 10 A | Klimaanlage (einige Modelle), Heizungssteuergerät |
| 77 | P / WIND L. | 30A | Fensterheber (links) (Einige Modelle) |
| 78 | P / WIND R. | 30A | Fensterheber (rechts) (Einige Modelle) |
| 79 | ZURÜCK | 10 A | Rückfahrscheinwerfer |
| 80 | SONNENDACH | 7.5A | Schiebedach (einige Modelle) |
| 81 | TAILL | 7.5A | Rücklicht (LH), Standlicht (LH) |
| 82 | ILLUMI | 7.5A | Erleuchtung |
| 83 | – – | – – | – – |
| 84 | – – | – – | – – |
| 85 | – – | – – | – – |
| 86 | – – | – – | – – |
2009
ad vertisements
Motorraum
Ohne Turbolader
Zuordnung der Sicherungen im Motorraum (ohne Turbolader, 2009)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 40A | Lüfter |
| 2 | PST | 80A | Servolenkung |
| 3 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40A | Scheinwerfer |
| 5 | PTC | – – | – – |
| 6 | GLOW / P.SEAT | 30A | Energiesitz |
| 7 | ABS 1 | 30A | ABS (einige Modelle), DSC (einige Modelle) |
| 8 | ABS 2 | 20A | ABS (einige Modelle), DSC (einige Modelle) |
| 9 | MOTOR | 30A | Zum Schutz verschiedener Stromkreise |
| 10 | – – | – – | – – |
| 11 | IG SCHLÜSSEL 1 | 30A | Zündschloss |
| 12 | ANLASSER | 20A | Starterkupplung |
| 13 | IG KEY 2 | 30A | Zündschloss |
| 14 | GLÜHEN 1 | – – | – – |
| 15 | HEIZUNG | 40A | Gebläsemotor |
| 16 | GLÜHEN 2 | – – | – – |
| 17 | DEFOG | 40A | Heckscheibenheizung |
| 18 | AUDIO | 30A | Audiosystem (mit BOSE Sound System ausgestattetes Modell) (Einige Modelle) |
| 19 | ABS IG | 10 A | ABS (einige Modelle), DSC (einige Modelle) |
| 20 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10 A | DRL (einige Modelle) |
| 23 | H / SAUBER | – – | – – |
| 24 | F / PUMP | 15A | Benzinpumpe |
| 25 | P / ST IG | 10 A | Servolenkung |
| 26 | A / C MAG | 10 A | Klimaanlage (einige Modelle) |
| 27 | ALT / TCM | 15A | TCM (einige Modelle) |
| 28 | GLOW SIG | – – | – – |
| 29 | P.OUTLET | 15A | Steckdose |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15A | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 A | O2-Sensoren (einige Modelle) |
| 33 | ENG BAR 3 | 10 A | O2-Sensoren |
| 34 | EGI INJ | 10 A | Injektor |
| 35 | ENG BAR 1 | 10 A | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 A | PCM, Kraftstoffpumpe |
ad vertisements
Mit Turbolader
Zuordnung der Sicherungen im Motorraum (Mit Turbolader, 2009)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | VENTILATOR | 70A | Lüfter |
| 2 | – – | – – | – – |
| 3 | BTN | 40A | Zum Schutz verschiedener Stromkreise |
| 4 | KOPF | 40A | Scheinwerfer |
| 5 | F / PUMP | 30A | Benzinpumpe |
| 6 | – – | – – | – – |
| 7 | ABS 1 | 30A | ABS, DSC |
| 8 | ABS 2 | 20A | ABS, DSC |
| 9 | MOTOR | 30A | Zum Schutz verschiedener Stromkreise |
| 10 | INJEKTOR | 30A | Einspritzdüse |
| 11 | IG KEY1 | 30A | Zündschloss |
| 12 | ANLASSER | 20A | Starterkupplung |
| 13 | IG KEY2 | 30A | Zündschloss |
| 14 | – – | – – | – – |
| 15 | HEIZUNG | 40A | Gebläsemotor |
| 16 | – – | – – | – – |
| 17 | DEFOG | 40A | Heckscheibenheizung |
| 18 | AUDIO | 30A | Audiosystem (mit BOSE Sound System ausgestattetes Modell) (Einige Modelle) |
| 19 | ABS IG | 10 A | Abs |
| 20 | NEBEL | 15A | Nebelscheinwerfer |
| 21 | HORN | 15A | Horn |
| 22 | DRL | 10 A | DRL (einige Modelle) |
| 23 | H / SAUBER | – – | – – |
| 24 | ETC | 10 A | Elec, Drosselklappe |
| 25 | – – | – – | – – |
| 26 | A / C MAG | 10 A | Klimaanlage |
| 27 | – – | – – | – – |
| 28 | – – | – – | – – |
| 29 | P.OUTLET | 15A | Steckdose |
| 30 | ENG + B. | 10 A | PCM |
| 31 | ZIMMER | 15A | Innenbeleuchtung |
| 32 | – – | – – | – – |
| 33 | ENG BAR 3 | 10 A | O2-Sensoren |
| 34 | – – | – – | – – |
| 35 | ENG BAR 1 | 15A | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 A | PCM, Kraftstoffpumpe |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2009)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 37 | D / LOCK 2 | 15A | Doppelverriegelungssystem (einige Modelle) |
| 38 | STOP LAMPE / HORN | 10 A | Bremsleuchte, Hupe |
| 39 | KOPF HOCH L. | 10 A | Fernlicht des Scheinwerfers (links) |
| 40 | KOPF HOCH R. | 10 A | Scheinwerfer Fernlicht (RH) |
| 41 | – – | – – | – – |
| 42 | – – | – – | – – |
| 43 | ZIGARRE | 15A | Feuerzeug |
| 44 | RADIO | 7.5A | Audiosystem |
| 45 | SPIEGEL | 10 A | Leistungsregelspiegel (Einige Modelle) |
| 46 | SCHWANZ R. | 7.5A | Rücklicht (rechts), Standlicht (rechts), Kennzeichenbeleuchtung |
| 47 | OBD | 10 A | Zum Schutz verschiedener Stromkreise |
| 48 | – – | – – | – – |
| 49 | TR / LOCK | – – | – – |
| 50 | – – | – – | – – |
| 51 | – – | – – | – – |
| 52 | SONNENDACH | 20A | Schiebedach (einige Modelle) |
| 53 | UNTERLEGSCHEIBE | 20A | Scheibenwischer und Unterlegscheibe |
| 54 | – – | – – | – – |
| 55 | P / WIND R. | – – | – – |
| 56 | P / WIND L. | – – | – – |
| 57 | ALARM | – – | – – |
| 58 | M / DEF | 7.5A | Mirror Defroster (Einige Modelle) |
| 59 | – – | – – | – – |
| 60 | KOPF NIEDRIG R. | 15A | Abblendlicht (rechts), Nivellierung des Scheinwerfers |
| 61 | KOPF NIEDRIG L. | 15A | Scheinwerfer Abblendlicht (links) |
| 62 | – – | – – | – – |
| 63 | – – | – – | – – |
| 64 | – – | – – | – – |
| 65 | SAS | 10 A | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 A | Kombiinstrument, Wegfahrsperrensystem |
| 67 | ZÜNDUNG | 20A | ABS (einige Modelle), DSC (einige Modelle), Servolenkung |
| 68 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 69 | MOTOR | 20A | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 A | Automatischer Scheibenwischer (einige Modelle), Fensterheberschalter (einige Modelle) |
| 71 | SAS 2 | 7.5A | Sitzgewichtssensor |
| 72 | – – | – – | – – |
| 73 | – – | – – | – – |
| 74 | SITZ WARM | 20A | Sitzwanner (einige Modelle) |
| 75 | D / LOCK 1 | 25A | Elektrisches Türschloss (einige Modelle) |
| 76 | A / C. | 10 A | Klimaanlage (einige Modelle), Heizungssteuergerät |
| 77 | P / WIND L. | 30A | Fensterheber (links) (Einige Modelle) |
| 78 | P / WIND R. | 30A | Fensterheber (rechts) (Einige Modelle) |
| 79 | ZURÜCK | 10 A | Rückfahrscheinwerfer |
| 80 | SONNENDACH | 7.5A | Schiebedach (einige Modelle) |
| 81 | TAILL | 7.5A | Rücklicht (LH), Standlicht (LH) |
| 82 | ILLUMI | 7.5A | Erleuchtung |
| 83 | – – | – – | – – |
| 84 | – – | – – | – – |
| 85 | – – | – – | – – |
| 86 | – – | – – | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda 3 BK?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Mazda Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
