In diesem Artikel betrachten wir den Jeep Wrangler (JK) der dritten Generation, der von 2007 bis 2018 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Jeep Wrangler 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 und 2018 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren Sie mehr über die Belegung der einzelnen Sicherungen (Sicherungsbelegung) und Relais.
der Inhalt
Sicherungsanordnung Jeep Wrangler 2007-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Jeep Wrangler sind die Sicherungen M6, M7 und M36 im Motorraum-Sicherungskasten.
Lage des Sicherungskastens

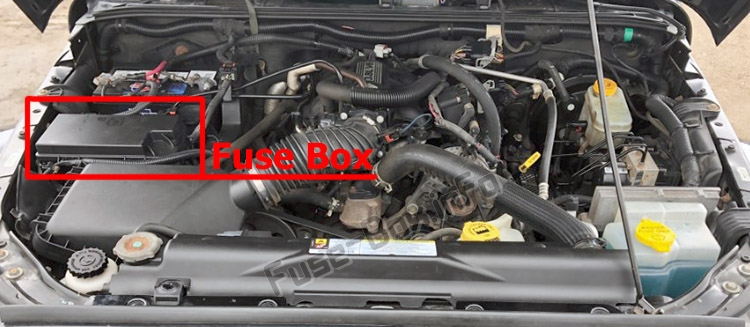

Das Totally Integrated Power Module (TIPM) befindet sich im Motorraum in der Nähe der Batterie.
Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais. Auf der Innenseite der Abdeckung ist ein Etikett aufgedruckt, das jede Komponente identifiziert.
Sicherungskastendiagramme
2007
ad vertisements
Belegung der Sicherungen (2007)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | 40 Ampere Grün | Elektrischer Klappsitz | |
| J2 | 30 Ampere Rosa | Verteilergetriebe/Pwr Heckklappenmodul | |
| J3 | 40 Ampere Grün | Hecktürmodul (RR DOOR NODE) | |
| J4 | 25 Ampere natürlich | Fahrertürknoten | |
| J5 | 25 Ampere natürlich | Beifahrertürknoten | |
| J6 | 40 Ampere Grün | Antiblockiersystem (ABS) Pumpe/ESP | |
| J7 | 30 Ampere Rosa | Antiblockiersystem (ABS) Ventil/ESP | |
| J8 | 40 Ampere Grün | Elektrischer Memory-Sitz (falls vorhanden) | |
| J9 | 40 Ampere Grün | PZEV-Motor/Flex Fuel | |
| J10 | 30 Ampere Rosa | Scheinwerferwaschrelais/Ventil für manuelle Abstimmung | |
| J11 | 30 Ampere Rosa | Stabilisator / THATCHAM Lock-Unlock / Elektrisches Schiebetürmodul | |
| J13 | 60 Ampere Gelb | Zündung aus Zug (IOD) — Haupt | |
| J14 | 40 Ampere Grün | EBL (Heckscheibenheizung) | |
| J15 | 30 Ampere Rosa | Heckgebläse | |
| J17 | 40 Ampere Grün | Anlasser-Magnetventil | |
| J18 | 20 Ampere Gelb | Antriebsstrang-Steuermodul (PCM) Trans Range | |
| J19 | 60 Ampere Gelb | Kühlerlüfter | |
| J20 | 30 Ampere Rosa | Frontwischer LO/HI | |
| J21 | 20 Ampere Gelb | Front-/Heckwaschanlage | |
| J22 | 25 Ampere natürlich | Schiebedachmodul | |
| M1 | 15 Ampere Blau | Mittelhoch montiertes Bremslicht (CHMSL) / Bremsschalter | |
| M2 | 20 Ampere Gelb | Anhängerbeleuchtung | |
| M3 | 20 Ampere Gelb | Vorder-/Hinterachsschließfächer | |
| M4 | 10 Ampere Rot | Anhängerschlepp | |
| M5 | 25 Ampere natürlich | Wandler | |
| M6 | 20 Ampere Gelb | Steckdose Nr. 1/Regensensor | |
| M7 | 20 Ampere Gelb | Steckdose Nr. 2 (BATT/ACC SELECT) | |
| M8 | 20 Ampere Gelb | Sitzheizung vorn | |
| M9 | 20 Ampere Gelb | Beheizter Rücksitz (falls vorhanden) | |
| M10 | 20 Ampere Gelb | Zündung aus – Fahrzeug-Entertainment-System (IOD-VES), Satelliten-Digital-Audio-Receiver (SDARS), DVD, Freisprechmodul (HFM), RADIO, Antenne (ANT), Universal-Garagentoröffner (UGDO), Waschtischlampe (VANITY LP .) ) | |
| M11 | 10 Ampere Rot | (Zündung aus Zug) IOD-HVAC/ATC, MW SENSR, Motorhaubenlampe (UH LMP) | |
| M12 | 30 Ampere Grün | Verstärker (AMP) | |
| M13 | 20 Ampere Gelb | Zugabteil-Knoten für Zündung aus (IOD-CCN), drahtloses Steuermodul (WCM), SIREN, Uhrmodul (CLK MOD), Multifunktionssteuerschalter (MULTIFCTN SW) | |
| M14 | 20 Ampere Gelb | Anhängerschlepp (nur Export) | |
| M15 | 20 Ampere Gelb | COL MOD, IR SNS, Heizungsbelüftung, Klimaanlage/automatische Temperaturregelung (HVAC/ATC), Rückspiegel (RR VW MIR), Kabinenraumknoten (CCN), Verteilergetriebeschalter (T-CASE SW), RUN/ST , Multifunktionsschalter (MULTIFTCN SW), Reifendrucküberwachung (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren | |
| M16 | 10 Ampere Rot | Insassenrückhalteregler/Insassenklassifizierungsmodul (ORC/OCM) | |
| M17 | 15 Ampere Blau | Linkes Rücklicht/Kennzeichen/ Standlicht (LT-TAIL/ LIC/PRK LMP) | |
| M18 | 15 Ampere Blau | Heck-/Park-/Laufleuchte rechts (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 Ampere natürlich | Automatische Abschaltung (ASD #1 und #2) | |
| M20 | 15 Ampere Blau | Kabinenraum-Knoten-Innenbeleuchtung (CCN INT LIGHT), Schalterbank (SW BANK), Lenksteuermodul (SCM) | |
| M21 | 20 Ampere Gelb | Automatische Abschaltung (ASD #3) | |
| M22 | 10 Ampere Rot | Rechtes Horn (RT HORN (HI/LOW) | |
| M23 | 10 Ampere Rot | Linkes Horn (LT HORN (HI/LOW) | |
| M24 | 25 Ampere natürlich | Heckscheibenwischer (HECKWISCHER) | |
| M25 | 20 Ampere Gelb | Kraftstoffpumpe (FUEL PUMP), Diesel-Liftpumpe (DSL LIFT PUMP) – Nur Export | |
| M26 | 10 Ampere Rot | Elektrischer Spiegelschalter (PWR MIRR SW), Fahrerfensterschalter (DRVR WIND SW) | |
| M27 | 10 Ampere Rot | Zündschalter (IGN SW), Fenstermodul (WIN MOD) | |
| M28 | 10 Ampere Rot | Controller der nächsten Generation (NGC), Getriebeeinspeisung (TRANS FEED), J1962 | |
| M29 | 10 Ampere Rot | Insassenklassifizierungsmodul (OCM) | |
| M30 | 15 Ampere Blau | Heckscheibenwischermodul (RR WIPER MOD), elektrisch anklappbarer Spiegel (PWR FOLD MIR) | |
| M31 | 20 Ampere Gelb | Rückfahrleuchten (B/U LAMPS) | |
| M32 | 10 Ampere Rot | Insassenrückhaltekontrolleur (ORC), TT EUROPE | |
| M33 | 10 Ampere Rot | Controller der nächsten Generation (NGC), Global Powertrain Engine Controller (GPEC) | |
| M34 | 10 Ampere Rot | Parkassistent (PRK ASST), Heizungsbelüftung, Klimamodul (HVAC MOD), Scheinwerferwaschanlage (HDLP WASH), Kompass (COMPAS) | |
| M35 | 10 Ampere Rot | Beheizte Spiegel | |
| M36 | 20 Ampere Gelb | Steckdose Nr. 3 (BATT) | |
| M37 | 10 Ampere Rot | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpe Rly Hi Control | |
| M38 | 25 Ampere natürlich | Motoren sperren/entsperren (MTRS LOCK/UNLOCK) |
ad vertisements
2008, 2009, 2010
Zuordnung der Sicherungen (2008, 2009, 2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | — | — | |
| J2 | 30 Ampere Rosa | Verteilergetriebemodul | |
| J3 | — | — | |
| J4 | 25 Ampere natürlich | Fahrertürknoten | |
| J5 | 25 Ampere natürlich | Beifahrertürknoten | |
| J6 | 40 Ampere Grün | Anti-Blockier-Bremssystem (ABS) Pumpenzufuhr/ESP | |
| J7 | 30 Ampere Rosa | Anti-Blockier-Bremssystem (ABS) Ventilzuführung/ESP | |
| J8 | — | — | |
| J9 | 40 Ampere Grün | PZEV Sec Motorspeisung/ Flex Fuel | |
| J10 | 30 Ampere Rosa | Scheinwerferwaschrelais/ Verteiler-Tuning-Ventil | |
| J11 | 30 Ampere Rosa | Sway-Bar | |
| J13 | 60 Ampere Gelb | Zündung aus Zug (IOD) — Haupt | |
| J14 | 40 Ampere Grün | EBL (Heckscheiben-Entferner) | |
| J15 | 30 Ampere Rosa | Heckgebläse | |
| J17 | 40 Ampere Grün | Anlasser-Magnetventil | |
| J18 | 20 Ampere Gelb | Antriebsstrang-Steuermodul (PCM) Trans Range | |
| J19 | 60 Ampere Gelb | Kühlerlüfter | |
| J20 | 30 Ampere Rosa | Frontwischer LO/HI | |
| J21 | 20 Ampere Gelb | Front-/Heckwaschanlage | |
| J22 | — | Schonen | |
| M1 | 15 Ampere Blau | Mittelhoch montiertes Bremslicht (CHMSL)/Schalter-Bremslichtzufuhr | |
| M2 | 20 Ampere Gelb | Relais Anhängerbeleuchtung (Stopp) | |
| M3 | 20 Ampere Gelb | Verriegelungsrelais Vorderachse/Hinterachse | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20 Ampere Gelb | Steckdose Nr. 1/Regensensor | |
| M7 | 20 Ampere Gelb | Steckdose Nr. 2 (BATT/ACC SELECT) | |
| M8 | 20 Ampere Gelb | Sitzheizung vorn | |
| M9 | 20 Ampere Gelb | Beheizter Rücksitz (falls vorhanden) | |
| M10 | 20 Ampere Gelb | Zündung aus – Fahrzeug-Entertainment-System (IOD-VES), Satelliten-Digital-Audio-Empfänger (SDARS), DVD, Freisprechmodul (HFM), RADIO, Antenne (ANT), Universal-Garagentoröffner (UGEKD), Waschtischlampe (VANITY .) LP) | |
| M11 | 10 Ampere Rot | (Zündung aus Zug) IOD-HVAC/ ATC, MW SENSR, Motorhaubenlampe (UH LMP) | |
| M12 | 30 Ampere Grün | Verstärker (AMP) | |
| M13 | 20 Ampere Gelb | Zündung aus Zug – Kabinenraumknoten (IOD-CCN), Wireless Control Module (WCM), SIREN, Multifunktionsschalter (MULTIFCTN SW) | |
| M14 | 20 Ampere Gelb | Anhängerschlepp (nur Export) | |
| M15 | 20 Ampere Gelb | COL MOD, IR SNS, Heizungslüftung, Klimaanlage/automatische Temperaturregelung (HVAC/ATC), Rückspiegel (RR VW MIR), Kabinenraumknoten (CCN), Verteilergetriebeschalter (T-CASE SW), RUN/ST , Multifunktionsschalter (MULTIFTCN SW), Reifendrucküberwachung (TPM), Glühkerzenmodul (GLW PLG MOD) – Nur Diesel exportieren | |
| M16 | 10 Ampere Rot | Insassenrückhalteregler (ORC) | |
| M17 | 15 Ampere Blau | Linkes Rücklicht/Kennzeichen/Standlicht (LT-TAIL/LIC/ PRK LMP) | |
| M18 | 15 Ampere Blau | Rücklicht/Park/Lauflicht rechts (RT-TAIL/PRK/ RUN LMP) | |
| M19 | 25 Ampere natürlich | Automatische Abschaltung (ASD #1 und #2) | |
| M20 | 15 Ampere Blau | Kabinenraum-Knoten-Innenbeleuchtung (CCN INT LIGHT), Schalterbank (SW BANK) | |
| M21 | 20 Ampere Gelb | Automatische Abschaltung (ASD #3) | |
| M22 | 10 Ampere Rot | Rechtes Horn (RT HORN (HI/LOW) | |
| M23 | 10 Ampere Rot | Linkes Horn (LT HORN (HI/LOW) | |
| M24 | 25 Ampere natürlich | Heckscheibenwischer (HECKWISCHER) | |
| M25 | 20 Ampere Gelb | Kraftstoffpumpe (FUEL PUMP), Diesel-Liftpumpe (DSL LIFT PUMP) – Nur Export | |
| M26 | — | — | |
| M27 | 10 Ampere Rot | Zündschalter-Feed, Wireless-Modul | |
| M28 | 10 Ampere Rot | PCM-Feed/TCM | |
| M29 | — | — | |
| M30 | 15 Ampere Blau | Wischermotor Frt, J1962 Diagnosefeed | |
| M31 | 20 Ampere Gelb | Rückfahrleuchten (B/U-LAMPEN) | |
| M32 | 10 Ampere Rot | Insassenrückhaltekontrolleur (ORC), TT EUROPE | |
| M33 | 10 Ampere Rot | Controller der nächsten Generation (NGC), Global Powertrain Engine Controller (GPEC) | |
| M34 | 10 Ampere Rot | Parkassistent (PRK ASST), Heizungsbelüftung, Klimamodul (HVAC MOD), Scheinwerferwaschanlage (HDLP WASH), Kompass (COMPAS) | |
| M35 | 10 Ampere Rot | Beheizte Spiegel | |
| M36 | 20 Ampere Gelb | Steckdose | |
| M37 | 10 Ampere Rot | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP), Bremslichtschalter (STP LP SW), Kraftstoffpumpe Rly Hi Control | |
| M38 | 25 Ampere natürlich | Motoren sperren/entsperren (MTRS LOCK/UNLOCK) |
2011, 2012, 2013, 2014, 2015, 2016
ad vertisements
Zuordnung der Sicherungen (2011, 2012, 2013, 2014, 2015, 2016)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | — | — | |
| J2 | 30 Ampere Rosa | Verteilergetriebemodul | |
| J3 | — | — | |
| J4 | 25 Ampere natürlich | Fahrertürknoten | |
| J5 | 25 Ampere natürlich | Beifahrertürknoten | |
| J6 | 40 Ampere Grün | Antiblockiersystem (ABS) Pumpe/Stabilitätskontrollsystem | |
| J7 | 30 Ampere Rosa | Antiblockiersystem (ABS) Ventil/Stabilitätskontrollsystem | |
| J8 | — | — | |
| J9 | 40 Ampere Grün | PZEV Sec Motor/Flex Fuel | |
| J10 | 30 Ampere Rosa | Scheinwerferwaschrelais/Krümmer-Tuning-Ventil | |
| J11 | 30 Ampere Rosa | Sway-Bar | |
| J12 | 30 Ampere Rosa | Gebläsemotor/Kühlerlüfter hinten | |
| J13 | 60 Ampere Gelb | Zündung aus Zug (IOD) – Haupt | |
| J14 | 40 Ampere Grün | Heckentfroster | |
| J15 | 40 Ampere Grün | Frontgebläse | |
| J17 | 40 Ampere Grün | Anlasser-Magnetventil | |
| J18 | 20 Ampere Blau | Antriebsstrang-Steuermodul (PCM) Trans Range | |
| J19 | 60 Ampere Gelb | Kühlerlüfter | |
| J20 | 30 Ampere Rosa | Frontwischer LO/HI | |
| J21 | 20 Ampere Blau | Front-/Heckwaschanlage | |
| J22 | — | Schonen | |
| M1 | 15 Ampere Blau | Mittelhoch montiertes Bremslicht (CHMSL)/Schalter-Bremslichtzufuhr | |
| M2 | 20 Ampere Gelb | Relais Anhängerbeleuchtung (Stopplampe) | |
| M3 | 20 Ampere Gelb | Verriegelungsrelais Vorderachse/Hinterachse | |
| M4 | — | — | |
| M5 | 25 Ampere natürlich | Wechselrichter – falls vorhanden | |
| M6 | 20 Ampere Gelb | Steckdose Nr. 1/Regensensor | |
| M7 | 20 Ampere Gelb | Steckdose Nr. 2 (BAIT/ACC SELECT) | |
| M8 | 20 Ampere Gelb | Sitzheizung vorn | |
| M9 | 20 Ampere Gelb | Beheizter Rücksitz – falls vorhanden | |
| M10 | 15 Ampere Blau | Zündung aus Draw – Fahrzeugunterhaltungssystem, Satelliten-Digital-Audio-Receiver (SDARS), DVD, Freisprechmodul, RADIO, Antenne, Universal-Garagentoröffner, Waschtischlampe | |
| M11 | 10 Ampere Rot | (Zündung aus Zug) Klimatisierungssystem, Motorhaubenleuchte | |
| M12 | 30 Ampere Grün | Verstärker | |
| M13 | 20 Ampere Gelb | Zündung aus Zug – Kabinenraumknoten, drahtloses Steuermodul, SIREN, Multifunktionsschalter | |
| M14 | 20 Ampere Gelb | Anhängerschlepp (nur Export) | |
| M15 | 20 Ampere Gelb | Klimatisierungssystem, Rückspiegel, Kabinenraumknoten, Verteilergetriebeschalter, Multifunktionsschalter, Reifendrucküberwachung, Glühkerzenmodul – Nur Diesel exportieren | |
| M16 | 10 Ampere Rot | Airbag-Modul | |
| M17 | 15 Ampere Blau | Linkes Rücklicht/Kennzeichen/Standlicht | |
| M18 | 15 Ampere Blau | Rechtes Heck-/Park-/Lauflicht | |
| M19 | 25 Ampere natürlich | Automatische Abschaltung (ASD #1 und #2) | |
| M20 | 15 Ampere Blau | Kabinenraum-Knoten-Innenbeleuchtung, Schalterbank | |
| M21 | 20 Ampere Gelb | Automatische Abschaltung (ASD #3) | |
| M22 | 10 Ampere Rot | Rechtes Horn (HI/LOW) | |
| M23 | 10 Ampere Rot | Linkes Horn (HI/LOW) | |
| M24 | 25 Ampere natürlich | Heckscheibenwischer | |
| M25 | 20 Ampere Gelb | Kraftstoffpumpe, Dieselpumpe – Nur Export – | |
| M26 | 10 Ampere Rot | Fensterheberschalter, Fensterheberschalter Fahrer | |
| M27 | 10 Ampere Rot | Zündschalter-Feed, Wireless-Modul | |
| M28 | 10 Ampere Rot | Antriebsstrangsteuermodul | |
| M29 | 10 Ampere Rot | Antriebsstrang | |
| M30 | 15 Ampere Blau | Wischermotor Frt, J1962 Diagnosefeed | |
| M31 | 20 Ampere Gelb | Rückfahrleuchten | |
| M32 | 10 Ampere Rot | Airbag-Controller, TT EUROPE | |
| M33 | 10 Ampere Rot | Antriebsstrang-Controller | |
| M34 | 10 Ampere Rot | Parkassistent, Klimaautomatik, Scheinwerferwaschanlage, Kompass | |
| M35 | 10 Ampere Rot | Beheizte Spiegel | |
| M36 | 20 Ampere Gelb | Steckdose | |
| M37 | 10 Ampere Rot | Antiblockiersystem, elektronische Stabilitätskontrolle, Bremslichtschalter, Kraftstoffpumpenrelais | |
| M38 | 25 Ampere natürlich | Motoren sperren/entsperren |
2017, 2018
ad vertisements
Belegung der Sicherungen (2017, 2018)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J1 | – | – | – |
| J2 | 30 Ampere Rosa | – | Verteilergetriebemodul |
| J3 | – | – | – |
| J4 | 25 Ampere klar | – | Fahrertürknoten |
| J5 | 25 Ampere klar | – | Beifahrertürknoten |
| J6 | 40 Ampere Grün | — | Antiblockiersystem (ABS) Pumpe/ Stabilitätskontrollsystem |
| J7 | 30 Ampere Rosa | — | Ventil des Antiblockiersystems (ABS) / Stabilitätskontrollsystem |
| J8 | – | – | – |
| J9 | 40 Ampere Grün | – | PZEV Sec Motor/Flex Fuel – falls vorhanden |
| J10 | 30 Ampere Rosa | Scheinwerferwaschrelais/Krümmer-Tuning-Ventil | |
| J11 | 30 Ampere Rosa | – | Sway-Bar |
| J12 | – | – | – |
| J13 | 60 Ampere Gelb | – | Zündung aus Zug (IOD) – Haupt |
| J14 | 40 Ampere Grün | – | Heckentfroster |
| J15 | 40 Ampere Grün | – | Frontgebläse |
| J17 | 40 Ampere Grün | – | Anlasser-Magnetventil |
| J18 | 20 Ampere Blau | — | Antriebsstrang-Steuermodul (PCM) Trans Range |
| J19 | 60 Ampere Gelb | – | Kühlerlüfter |
| J20 | 30 Ampere Rosa | – | Frontwischer LO/HI |
| J21 | 20 Ampere Blau | – | Front-/Heckwaschanlage |
| J22 | – | – | Schonen |
| M1 | 15 Ampere Blau | Mittelhoch montiertes Bremslicht (CHMSL)/Schalter-Bremslichtzufuhr | |
| M2 | – | 20 Ampere Gelb | Relais Anhängerbeleuchtung (Bremsleuchte) |
| M3 | – | 20 Ampere Gelb | Verriegelungsrelais Vorder-/Hinterachse |
| M4 | – | 2 Ampere Grau | Uhrfrühling |
| M5 | – | 25 Ampere klar | Wechselrichter – falls vorhanden |
| M6 | – | 20 Ampere Gelb | Steckdose Nr. 1/Regensensor |
| M7 | – | 20 Ampere Gelb | Steckdose Nr. 2 (BATT/ACC SELECT) |
| M8 | – | 20 Ampere Gelb | Sitzheizung vorn |
| M9 | – | 20 Ampere Gelb | Beheizter Rücksitz – falls vorhanden |
| M10 | 15 Ampere Blau | Zündung aus Draw – Fahrzeugunterhaltungssystem, Satelliten-Digital-Audio-Receiver (SDARS), DVD, Freisprechmodul, RADIO, Antenne, Universal-Garagentoröffner, Waschtischlampe | |
| M11 | — | 10 Ampere Rot | (Zündung aus Zug) Klimatisierungssystem, Motorhaubenleuchte |
| M12 | – | 30 Ampere Grün | Verstärker |
| M13 | 20 Ampere Gelb | Zündung aus Zug – Kabinenraumknoten, drahtloses Steuermodul, SIREN, Multifunktionsschalter | |
| M14 | – | 20 Ampere Gelb | Anhängerschlepp (nur Export) |
| M15 | 20 Ampere Gelb | Klimatisierungssystem, Rückspiegel, Kabinenraumknoten, Verteilergetriebeschalter, Multifunktionsschalter, Reifendrucküberwachung, Glühkerzenmodul – Nur Diesel exportieren | |
| M16 | – | 10 Ampere Rot | Airbag-Modul |
| M17 | – | 15 Ampere Blau | Linkes Rücklicht/Kennzeichen/Standlicht |
| M18 | – | 15 Ampere Blau | Rechtes Heck-/Park-/Lauflicht |
| M19 | – | 25 Ampere klar | Automatische Abschaltung (ASD #1 und #2) |
| M20 | — | 15 Ampere Blau | Kabinenraum-Knoten-Innenbeleuchtung, Schalterbank |
| M21 | – | 20 Ampere Gelb | Automatische Abschaltung (ASD #3) |
| M22 | – | 10 Ampere Rot | Rechtes Horn (HI/LOW) |
| M23 | – | 10 Ampere Rot | Linkes Horn (HI/LOW) |
| M24 | – | 25 Ampere klar | Heckscheibenwischer |
| M25 | – | 20 Ampere Gelb | Kraftstoffpumpe, Dieselpumpe – Nur Export – |
| M26 | 10 Ampere Rot | Fensterheberschalter, Fensterheberschalter Fahrer | |
| M27 | – | 10 Ampere Rot | Zündschalter-Feed, Wireless-Modul |
| M28 | – | 10 Ampere Rot | Antriebsstrangsteuermodul |
| M29 | – | 10 Ampere Rot | Antriebsstrang |
| M30 | – | 15 Ampere Blau | Wischermotor Frt, J1962 Diagnosefeed |
| M31 | – | 20 Ampere Gelb | Rückfahrleuchten |
| M32 | – | 10 Ampere Rot | Airbag-Controller, TT EUROPE |
| M33 | – | 10 Ampere Rot | Antriebsstrang-Controller |
| M34 | — | 10 Ampere Rot | Parkassistent, Klimaautomatik, Scheinwerferwaschanlage, Kompass |
| M35 | – | 10 Ampere Rot | Beheizte Spiegel |
| M36 | – | 20 Ampere Gelb | Steckdose |
| M37 | 10 Ampere Rot | Antiblockiersystem, elektronische Stabilitätskontrolle, Bremslichtschalter, Kraftstoffpumpenrelais | |
| M38 | – | 25 Ampere klar | Motoren sperren/entsperren |
Relais
| № | Beschreibung |
|---|---|
| K1 | Zündung (Betrieb/Zubehör) |
| K2 | Zündung (Lauf) |
| K3 | Anlasser |
| K4 | Zündung (Run-Start) |
| K5 | Getriebesteuergerät (TCM) |
| K6 | Heckscheibenheizung (Hardtop) |
| K7 | Nicht benutzt |
| K8 | Nicht benutzt |
| K9 | Nicht benutzt |
| K10 | Automatische Abschaltung |
| K11 | Kühlerlüftersteuerung |
