In diesem Artikel betrachten wir den Jeep Cherokee (KL) der fünften Generation, der von 2014 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme von Jeep Cherokee 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 und 2022 , erhalten Informationen über die Position der Sicherungsfelder im Inneren des Fahrzeugs und erfahren mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung).
der Inhalt
- Sicherungslayout Jeep Cherokee 2014-2022
- Lage des Sicherungskastens
- Sicherungskastendiagramm (2014-2019)
- Sicherungskastendiagramm (2020-2022)
- Lage des Sicherungskastens
- Sicherungskastendiagramm (2014)
- Sicherungskastendiagramm (2015)
- Sicherungskastendiagramm (2016)
- Sicherungskastendiagramm (2018)
- Sicherungskastendiagramm (2019)
- Sicherungskastendiagramm (2020, 2021, 2022)
Sicherungslayout Jeep Cherokee 2014-2022
Sicherungen für Zigarettenanzünder ( Steckdose) im Jeep Cherokee sind die Sicherungen F60 (Steckdose – Mittelkonsole), F75 (Zigarrenanzünder) und F92 (2014) bzw. F91 (seit 2015) (Steckdose hinten) im Motorraum-Sicherungskasten .
Sicherungskasten innen
Lage des Sicherungskastens

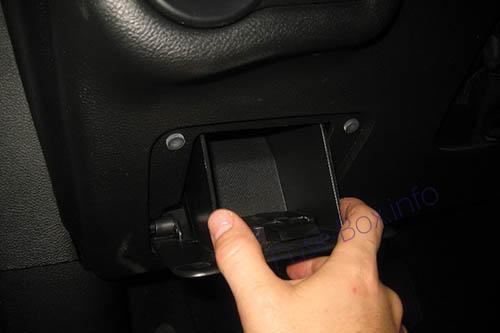

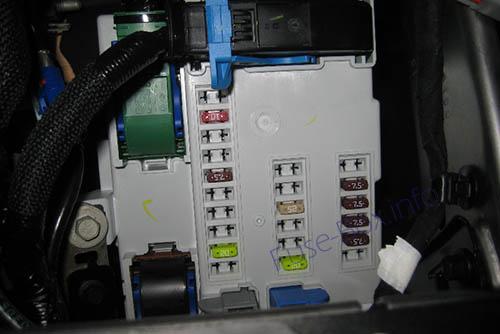

Die Sicherungstafel innen befindet sich im Fahrgastraum an der linken Seitenschalttafel hinter dem Ablagefach.

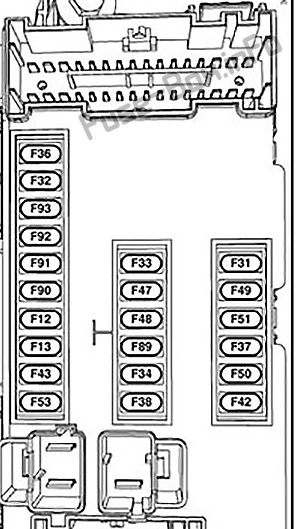

Sicherungskastendiagramm (2014-2019)
Belegung der Innenraumsicherungen
| Hohlraum | Klingensicherung | Beschreibung |
|---|---|---|
| F13 | 15 Ampere Blau | Abblendlicht links |
| F32 | 10 Ampere Rot | Innenbeleuchtung |
| F36 | 10 Ampere Rot | Einbruchsmodul/Sirene – falls vorhanden |
| F38 | 20 Ampere Gelb | Riegel alle freischalten |
| F43 | 20 Ampere Gelb | Scheibenwaschpumpe vorne |
| F48 | 25 A klar | Nebelscheinwerfer hinten links/rechts – falls vorhanden |
| F49 | 7,5 Ampere Braun | Lordosenstütze |
| F50 | 7,5 Ampere Braun | Kabelloses Ladepad – falls vorhanden |
| F51 | 10 Ampere Rot | Fahrerfensterschalter/elektrisch verstellbare Spiegel – falls vorhanden |
| F53 | 7,5 Ampere Braun | UCI-Anschluss (USB & AUX) |
| F89 | 10 Ampere Rot | Türschlösser – Fahrer entriegeln |
| F91 | 7,5 Ampere Braun | Linker Nebelscheinwerfer (niedrige und hohe Linie) |
| F92 | 7,5 Ampere Braun | Nebelscheinwerfer rechts (High Line) |
| F93 | 10 Ampere Rot | Abblendlicht rechts |
Anzeigen _
Sicherungskastendiagramm (2020-2022)
Zuordnung der Innenraumsicherungen (2020-2022)
| № | Ampere. | Beschreibung |
|---|---|---|
| F32 | 10 A | Innenbeleuchtung |
| F36 | 10 A | Einbruchmodul/Sirene |
| F37 | 7,5A | UCI-Anschluss (USB & AUX) |
| F38 | 20A | Riegel alle freischalten |
| F42 | 7,5A | Beifahrer Lordosenstütze |
| F43 | 20A | Scheibenwaschpumpe vorne |
| F48 | 25A | Nebelscheinwerfer hinten links/rechts |
| F49 | 7,5A | Lordosenstütze |
| F50 | 7,5A | Kabelloses Ladepad |
| F51 | 7,5A | Fahrerfensterschalter / elektrische Spiegel |
Sicherungskasten im Motorraum
Lage des Sicherungskastens

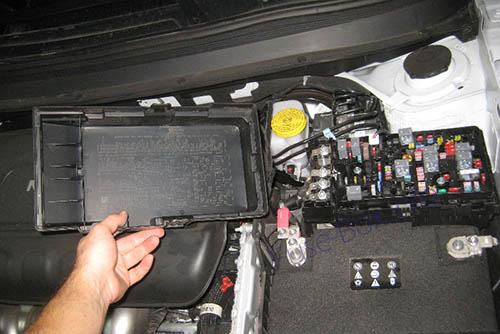

D as Power Distribution Center befindet sich im Motorraum in der Nähe der Batterie. Dieses Zentrum enthält Patronensicherungen, Minisicherungen und Relais.
Ein Etikett, das jede Komponente identifiziert, ist auf der Innenseite der Abdeckung aufgedruckt.
Anzeigen _

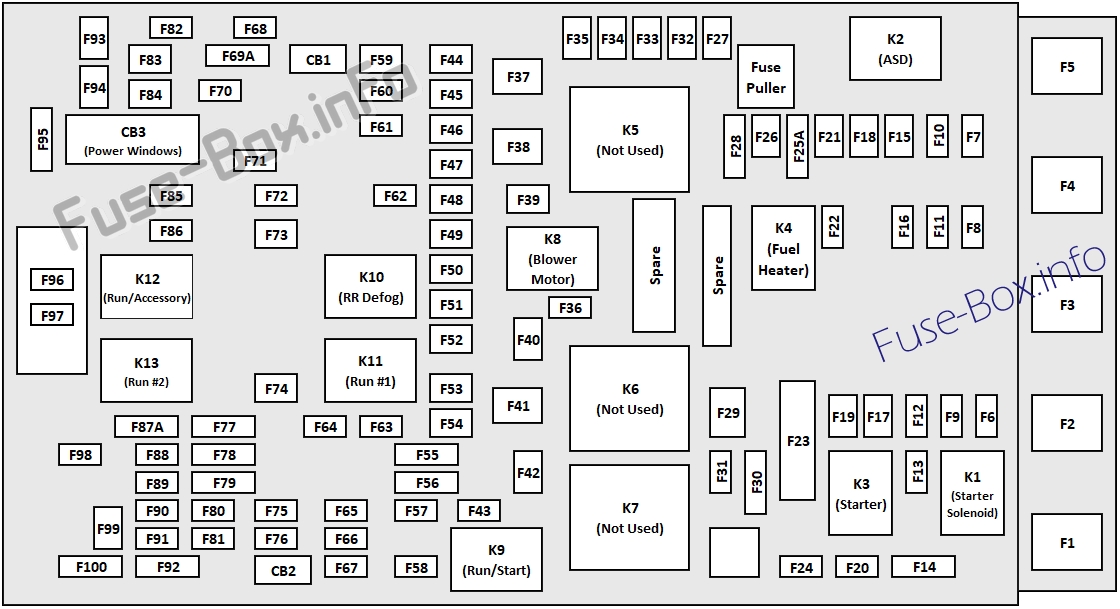

Sicherungskastendiagramm (2014)
Zuordnung der Sicherungen im Motorraum (2014)
| Hohlraum | Klingensicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | — | — | Nicht benutzt |
| F07 | 15 Ampere Blau | — | Antriebsstrangsteuermodul – PCM |
| F08 | 25 A klar | — | Motorsteuergerät (ECM) |
| F09 | — | — | Nicht benutzt |
| F10 | 20 Ampere Gelb | — | Nebenantriebseinheit (PTU) |
| F11 | — | — | Nicht benutzt |
| F12 | 20 Ampere Gelb | — | Bremsvakuumpumpe – falls vorhanden |
| F13 | 10 Ampere Rot | — | Motorsteuergerät (ECM) |
| F14 | 10 Ampere Rot | Antriebsstrang-Steuermodul (DTCM) / Nebenabtriebseinheit (PTU) – falls vorhanden / Bremssystemmodul (BSM) | |
| F15 | — | — | Nicht benutzt |
| F 16 | 20 Ampere Gelb | — | Antriebsstrang |
| F17 | — | — | Nicht benutzt |
| F18 | — | — | Nicht benutzt |
| F19 | — | 40 Ampere Grün | Anlassermagnet |
| F20 | 10 Ampere Rot | — | Klimakompressorkupplung |
| F21 | — | — | Nicht benutzt |
| F22 | 5 Ampere Hellbraun | — | Kühlerlüfter |
| F23 | 70 Ampere Hellbraun | — | Body Controller Module (BCM) – Zufuhr 1 |
| F24 | — | — | Nicht benutzt |
| F25 | — | — | Nicht benutzt |
| F26 | — | 30 Ampere Rosa | Kraftstoffvorwärmer – nur Diesel |
| F27 | — | — | Nicht benutzt |
| F28 | 15 Ampere Blau | — | Getriebesteuermodul (TCM) |
| F29 | — | — | Nicht benutzt |
| F30 | 10 Ampere Rot | — | Motorsteuergerät (ECM) |
| F31 | — | — | Nicht benutzt |
| F32 | — | — | Nicht benutzt |
| F33 | — | 30 Ampere Rosa | Fahrertürmodul (DDM) – falls vorhanden |
| F34 | — | 30 Ampere Rosa | Body Controller Module (BCM) – Zufuhr 3 |
| F35 | — | — | Nicht benutzt |
| F36 | — | — | Nicht benutzt |
| F37 | — | 50 Ampere Rot | Spannungsstabilisierungsmodul (VSM) – bei Ausstattung mit Stopp-/Start-Motoroption |
| F38 | — | 50 Ampere Rot | Kühlerlüfter |
| F38 | — | 60 Ampere Gelb | Glühkerzen – nur Diesel – falls vorhanden |
| F39 | — | 40 Ampere Grün | HLK-Gebläsemotor |
| F40 | — | 20 Ampere Blau | Parklicht für Anhängerkupplung – falls vorhanden |
| F41 | — | 60 Ampere Gelb | Body Controller Module (BCM) – Zufuhr 2 |
| F42 | — | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F43 | 20 Ampere Gelb | Trailer Tow Left Stop/Blinker -Falls vorhanden | |
| F44 | — | 30 Ampere Rosa | Anhängerkupplung / 7-YVay-Anschluss – falls vorhanden |
| F45 | — | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | — | 25 A klar | Schiebedach – falls vorhanden |
| F47 | — | 30 Ampere Rosa | Antriebsstrangsteuermodul (DTCM) |
| F48 | — | — | Nicht benutzt |
| F49 | — | 30 Ampere Rosa | Wechselrichter (115 V A/C) – falls vorhanden |
| F50 | — | 30 Ampere Rosa | Elektrische Heckklappe – falls vorhanden |
| F51 | — | — | Nicht benutzt |
| F52 | — | — | Nicht benutzt |
| F53 | — | 30 Ampere Rosa | BSM-ECU & Ventile |
| F54 | — | 30 Ampere Rosa | Urea-Heizungssteuergerät – falls mit Dieselmotor ausgestattet |
| F55 | 10 Ampere Rot | Toter-Winkel-Sensoren / Kompass / Rückfahrkamera, falls vorhanden / Rücksitzheizungsschalter / YV-Kofferraumleuchte/ Blitzlampen-Ladegerät | |
| F56 | 15 Ampere Blau | — | Ignition Node Module (1GNM)/KIN/RF Hub/Electric Steering Column Lock (ESL) |
| F57 | 20 Ampere Gelb | — | Kraftstoffpumpenmotor |
| F58 | 10 Ampere Rot | — | Insassenklassifizierungsmodul |
| F59 | — | — | Nicht benutzt |
| F60 | 20 Ampere Gelb | — | Steckdose – Mittelkonsole |
| F61 | — | — | Nicht benutzt |
| F62 | 10 Ampere Rot | — | Beheizbare Spiegel – falls vorhanden |
| F63 | 25 A klar | — | Beheizbare Vordersitze – falls vorhanden |
| F64 | 25 A klar | Beheizbares Lenkrad / beheizbare Rücksitze -falls vorhanden | |
| F65 | 15 Ampere Blau | — | HVAC (ECC) / Instrumententafel-Cluster (1PC) |
| F66 | 10 Ampere Rot | Temperatursensor im Auto / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) | |
| F67 | — | — | Nicht benutzt |
| F68 | — | — | Nicht benutzt |
| F69 | 10 Ampere Rot | — | Power Transfer Unit Switch (TSBM) / Active Grill Shutter (AGS) – falls vorhanden |
| F70 | — | — | Nicht benutzt |
| F71 | 20 Ampere Gelb | — | Windschutzscheiben-Enteiser – falls vorhanden |
| F72 | 5 Ampere Hellbraun | — | Intelligenter Batteriesensor (IBS) bei Ausstattung mit Stopp/Start-Motoroption |
| F72 | 20 Ampere Gelb | — | Trailer Tow RT Stop / Turn Lights -Falls vorhanden |
| F73 | — | 30 Ampere Rosa | Heckscheibenheizung / Scheibenheizung |
| F74 | — | 20 Ampere Blau | Motorsteuergerät (ECM) Benzinmotor – falls vorhanden |
| F75 | 20 Ampere Gelb | — | Feuerzeug |
| F76 | 20 Ampere Gelb | — | Hinteres Differenzialmodul (RDM) -falls vorhanden |
| F77 | 10 Ampere Rot | — | Schalter zum Öffnen des Tankdeckels/Bremspedal |
| F78 | 10 Ampere Rot | — | Diagnoseanschluss / Lenksäulen-Steuermodul (SCCM) / Digital-TV – falls vorhanden |
| F79 | 10 Ampere Rot | Integrated Center Stack (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Instrument Panel Cluster (1PC) | |
| F80 | 20 Ampere Gelb | — | Radio / CD – Falls vorhanden |
| F81 | — | — | Nicht benutzt |
| F82 | — | — | Nicht benutzt |
| F83 | — | 30 Ampere Rosa | Scheinwerferwaschpumpe – falls vorhanden |
| F84 | — | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor, falls mit Dieselmotor ausgestattet |
| F84 | — | 20 Ampere Blau | Anhängerkupplungs-Rückfahrleuchten – falls mit Benzinmotor ausgestattet |
| F85 | — | — | Nicht benutzt |
| F86 | — | — | Nicht benutzt |
| F87 | — | — | Nicht benutzt |
| F88 | 15 Ampere Blau | Collision Mitigation Module (CMM) / Elektrochromatischer Spiegel / Smart Camera Module – falls vorhanden | |
| F89 | 10 Ampere Rot | — | Leuchtweitenregulierung – falls vorhanden |
| F90 | — | — | Nicht benutzt |
| F91 | — | — | Nicht benutzt |
| F92 | 20 Ampere Gelb | — | Steckdose hinten |
| F93 | — | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor – bei Ausstattung mit Benzinmotor |
| F94 | — | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – rechts |
| F95 | 10 Ampere Rot | — | Elektrochromatischer Spiegel / Regensensor / Schiebedach – falls vorhanden |
| F96 | 10 Ampere Rot | — | Steuergerät für Insassenrückhaltesysteme (ORC) |
| F97 | 10 Ampere Rot | — | Steuergerät für Insassenrückhaltesysteme (ORC) |
| F98 | 25 A klar | — | Audioverstärker – falls vorhanden |
| F99 | 30 Ampere Rosa | Anhängerkupplungsmodul – falls mit Benzinmotor ausgestattet | |
| F100 | — | — | Nicht benutzt |
| CB1 | Elektrischer Sitz (Fahrer) | ||
| CB2 | Elektrischer Sitz (Pass) | ||
| CB3 | Elektrischer Fensterheber |
Sicherungskastendiagramm (2015)
Zuordnung der Sicherungen im Motorraum (2015)
| Hohlraum | Klingensicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | – | – | Nicht benutzt |
| F07 | 15 Ampere Blau | — | Antriebsstrang-Steuermodul -PCM |
| F08 | 25 A klar | – | Motorsteuergerät (ECM) |
| F09 | – | – | Nicht benutzt |
| F10 | 20 Ampere Gelb | Power Transfer Unit (PTU) – falls vorhanden | |
| F11 | – | – | Nicht benutzt |
| F12 | 20 Ampere Gelb | Bremsvakuumpumpe – falls vorhanden | |
| F13 | 10 Ampere Rot | – | Motorsteuergerät (ECM) |
| F14 | 10 Ampere Rot | Drivetrain Control Module (DTCM) / Power Take-Off Unit (PTU) / Brake System Module (BSM) – falls vorhanden | |
| F15 | – | – | Nicht benutzt |
| F 16 | 20 Ampere Gelb | – | Antriebsstrang |
| F17 | – | – | Nicht benutzt |
| F18 | – | – | Nicht benutzt |
| F19 | – | 40 Ampere Grün | Anlassermagnet |
| F20 | 10 Ampere Rot | – | Klimakompressorkupplung |
| F21 | – | – | Nicht benutzt |
| F22 | 5 Ampere Hellbraun | – | Kühlerlüfter |
| F23 | 70 Ampere Hellbraun | — | Body Controller Module (BCM) – Einspeisung 2 |
| F23 | 50 Ampere Rot | Stromversorgung Nr. 2 des Spannungsstabilitätsmoduls (VSM) – Bei Ausstattung mit Stopp-/Start-Motoroption | |
| F24 | 20 Ampere Gelb | — | Heckscheibenwischer — Bei Ausstattung mit Stopp/Start-Motoroption |
| F25B | 20 Ampere Gelb | — | Frontwaschanlage — Bei Ausstattung mit Motor-Stopp/Start-Option |
| F26 | – | 30 Ampere Rosa | Kraftstoffvorwärmer – nur Diesel |
| F27 | – | – | Nicht benutzt |
| F28 | 15 Ampere Blau | „ | Getriebesteuermodul (TCM) |
| F29 | – | – | Nicht benutzt |
| F30 | 10 Ampere Rot | „ | Motorsteuergerät (ECM)/(EPS)/(PCM) |
| F31 | – | – | Nicht benutzt |
| F32 | – | – | Nicht benutzt |
| F33 | – | – | Nicht benutzt |
| F34 | – | – | Nicht benutzt |
| F35 | – | – | Nicht benutzt |
| F36 | – | – | Nicht benutzt |
| F37 | – | – | Nicht benutzt |
| F38 | – | – | Nicht benutzt |
| F38 | — | 60 Ampere Gelb | Glühkerzen (nur Diesel) – falls vorhanden |
| F39 | – | 40 Ampere Grün | HLK-Gebläsemotor |
| F40 | — | 20 Ampere Blau | Parklicht für Anhängerkupplung – falls vorhanden |
| F40 | — | 30 Ampere Rosa | Scheinwerferwaschpumpe – falls vorhanden |
| F41 | — | 60 Ampere Gelb | Body Controller Module (BCM) – Einspeisung 1 |
| F41 | 50 Ampere Rot | Spannungsstabilitätsmodul – Einspeisung 1 – falls mit Motor-Stopp-/Start-Option ausgestattet | |
| F42 | — | 30 Ampere Rosa | Elektrisches Bremsmodul für Anhängerkupplung |
| F43 | 20 Ampere Gelb | – | Kraftstoffpumpenmotor |
| F44 | — | 30 Ampere Rosa | Anhängerkupplung / 7-Wege-Anschluss – falls vorhanden |
| F45 | — | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | — | 25 A klar | Schiebedach/Skyslider – falls vorhanden |
| F47 | — | 30 Ampere Rosa | Antriebsstrangsteuermodul (DTCM) |
| F48 | — | 30 Ampere Rosa | Fahrertürmodul – falls vorhanden |
| F49 | — | 30 Ampere Rosa | Wechselrichter (115 V A/C) – falls vorhanden |
| F50 | – | 30 Ampere Rosa | Elektrische Heckklappe – falls vorhanden |
| F51 | – | – | Nicht benutzt |
| F52 | — | 30 Ampere Rosa | Frontscheibenwischer – bei Ausstattung mit Stopp/Start-Motoroption |
| F53 | – | 30 Ampere Rosa | Bremssystemmodul & Ventile |
| F54 | — | 30 Ampere Rosa | Body Control Module (BCM) Zufuhr 3 |
| F55 | 10 Ampere Rot | Toter-Winkel-Sensoren / Kompass / Rückfahrkamera / Kofferraumlampe mit Blitzlampenladegerät – falls vorhanden | |
| F56 | 15 Ampere Blau | Ignition Node Module (IGNM)/KIN/RF Hub/Electric Steering Column Lock (ESL) | |
| F57 | 20 Ampere Gelb | — | Anhänger-Abschleppleuchten links – falls vorhanden |
| F58 | 10 Ampere Rot | – | Insassenklassifizierungsmodul |
| F59 | — | 30 Ampere Rosa | Steuergerät Antriebsstrang (DTCM) falls vorhanden |
| F60 | 20 Ampere Gelb | – | Steckdose – Mittelkonsole |
| F61 | 20 Ampere Gelb | — | Anhänger-Abschleppleuchten rechts – falls vorhanden |
| F62 | 20 Ampere Gelb | — | Scheibenenteiser – falls vorhanden |
| F63 | 20 Ampere Gelb | — | Beheizbare Vordersitze – falls vorhanden |
| F64 | 20 Ampere Gelb | — | Beheizbares Lenkrad – falls vorhanden |
| F65 | 10 Ampere Rot | Temperatursensor im Auto / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) – wenn mit Stopp/Start-Option ausgestattet | |
| F66 | 15 Ampere Blau | — | HVAC (ECC) / Instrument Panel Cluster (IPC) |
| F67 | 10 Ampere Rot | Temperatursensor im Auto / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) – wenn nicht mit Stopp-/Startoption ausgestattet | |
| F68 | – | – | Nicht benutzt |
| F69 | 10 Ampere Rot | Power Transfer Unit Switch (TSBM) / Active Grill Shutter (AGS) – falls vorhanden | |
| F70 | 5 Ampere Hellbraun | Intelligenter Batteriesensor, falls mit Stopp/Start-Motoroption ausgestattet | |
| F71 | 20 Ampere Gelb | HID-Scheinwerfer rechts, falls mit Stop/Start-Motoroption ausgestattet | |
| F72 | 10 Ampere Rot | – | Beheizbare Spiegel – falls vorhanden |
| F73 | 20 Ampere Blau | Anhängerschlepp-Backup – falls vorhanden | |
| F74 | – | 30 Ampere Rosa | Heckentfroster |
| F75 | 20 Ampere Gelb | – | Feuerzeug |
| F76 | 20 Ampere Gelb | — | Hinteres Differenzialmodul (RDM) – falls vorhanden |
| F77 | 10 Ampere Rot | — | Schalter zum Öffnen des Tankdeckels/Bremspedal |
| F78 | 10 Ampere Rot | – | Diagnoseport |
| F79 | 10 Ampere Rot | Integrated Center Stack (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Instrument Panel Cluster (IPC) | |
| F80 | 20 Ampere Gelb | – | Radio / CD – Falls vorhanden |
| F81 | – | – | Nicht benutzt |
| F82 | – | – | Nicht benutzt |
| F83 | 20 Ampere Blau | Motorsteuermodul (Gas) | |
| F84 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F85 | – | – | Nicht benutzt |
| F86 | 20 Ampere Gelb | — | Hupen – Bei Ausstattung mit Stopp/Start-Motoroption |
| F87A | 20 Ampere Gelb | HID-Scheinwerfer links – bei Ausstattung mit Stopp/Start-Motoroption | |
| F88 | 15 Ampere Blau | Collision Mitigation Module (CMM) / Elektrochromatischer Spiegel / Smart Camera Module – falls vorhanden | |
| F89 | 10 Ampere Rot | — | Leuchtweitenregulierung – falls vorhanden |
| F90 | – | – | Nicht benutzt |
| F91 | 20 Ampere Gelb | – | Steckdose hinten |
| F92 | – | – | Nicht benutzt |
| F93 | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor | |
| F94 | — | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) -Rechts |
| F95 | 10 Ampere Rot | Elektrochromatischer Spiegel / Regensensor / Schiebedach – falls vorhanden / Beifahrerfensterschalter / Steckdosenkonsole | |
| F96 | 10 Ampere Rot | „ | Insassenrückhaltesystem (ORC) / (Airbag) |
| F97 | 10 Ampere Rot | „ | Insassenrückhaltesystem (ORC) / (Airbag) |
| F98 | 25 A klar | – | Audioverstärker – falls vorhanden |
| F99 | – | – | Nicht benutzt |
| F100 | – | – | Nicht benutzt |
| CB1 | Elektrischer Sitz (Fahrer) | ||
| CB2 | Elektrischer Sitz (Pass) | ||
| CB3 | Elektrischer Fensterheber |
Anzeigen _
Sicherungskastendiagramm (2016)
Zuordnung der Sicherungen im Motorraum (2016)
| Hohlraum | Klingensicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | – | – | Nicht benutzt |
| F07 | 15 Ampere Blau | – | Antriebsstrang-Steuermodul – PCM (nur Diesel) |
| F08 | 25 A klar | – | Motorsteuergerät (ECM)/Kraftstoffeinspritzung |
| F09 | – | – | Nicht benutzt |
| F10 | 20 Ampere Gelb | – | Power Transfer Unit (PTU) – falls vorhanden |
| F11 | – | – | Nicht benutzt |
| F12 | 20 Ampere Gelb | – | Bremsvakuumpumpe – falls vorhanden |
| F13 | 10 Ampere Rot | – | Motorsteuergerät (ECM) |
| F14 | 10 Ampere Rot | Antriebsstrang-Steuermodul (DTCM) / Nebenantriebseinheit (PTU) / Bremssystemmodul (BSM) – falls vorhanden/Bremspedalschalter/Backup-Schalter (nur Diesel) | |
| F15 | – | – | Nicht benutzt |
| F 16 | 20 Ampere Gelb | – | Zündspule (Gas) / Motorsensor (Diesel) |
| F17 | – | – | Nicht benutzt |
| F18 | – | – | Nicht benutzt |
| F19 | – | 40 Ampere Grün | Anlassermagnet |
| F20 | 10 Ampere Rot | – | Klimakompressorkupplung |
| F21 | – | – | Nicht benutzt |
| F22 | 5 Ampere Hellbraun | – | Kühlerlüfter |
| F23 | 70 Ampere Hellbraun | – | Body Controller Module (BCM) – Zufuhr 2 |
| F23 | 50 Ampere Rot | — | Stromversorgung Nr. 2 des Spannungsstabilitätsmoduls (VSM) – Bei Ausstattung mit Stopp-/Start-Motoroption |
| F24 | 20 Ampere Gelb | – | Heckscheibenwischer – Bei Ausstattung mit Stopp/Start-Motoroption |
| F25B | 20 Ampere Gelb | – | Vordere Unterlegscheibe – falls mit Stopp/Start-Motoroption ausgestattet |
| F26 | – | 30 Ampere Rosa | Kraftstoffvorwärmer – nur Diesel |
| F27 | – | – | Nicht benutzt |
| F28 | 15 Ampere Blau | – | Getriebesteuermodul (TCM) |
| F29 | – | – | Nicht benutzt |
| F30 | 10 Ampere Rot | – | Motorsteuergerät (ECM)/(EPS)/(PCM) |
| F31 | – | – | Nicht benutzt |
| F32 | – | – | Nicht benutzt |
| F33 | – | – | Nicht benutzt |
| F34 | – | – | Nicht benutzt |
| F35 | – | – | Nicht benutzt |
| F36 | – | – | Nicht benutzt |
| F37 | – | – | Nicht benutzt |
| F38 | – | 60 Ampere Gelb | Glühkerzen (nur Diesel) – falls vorhanden |
| F39 | – | 40 Ampere Grün | HLK-Gebläsemotor |
| F40 | – | 20 Ampere Blau | Parklicht für Anhängerkupplung – falls vorhanden |
| F40 | – | 30 Ampere Rosa | Scheinwerferwaschpumpe – falls vorhanden |
| F41 | 60 Ampere Gelb | – | Body Controller Module (BCM) – Zufuhr 1 |
| F41 | 50 Ampere Rot | — | Spannungsstabilitätsmodul – Einspeisung 1 – falls mit Motor-Stopp-/Start-Option ausgestattet |
| F42 | – | 30 Ampere Rosa | Elektrisches Bremsmodul für Anhängerkupplung – falls vorhanden |
| F43 | 20 Ampere Gelb | – | Kraftstoffpumpenmotor |
| F44 | – | 30 Ampere Rosa | Anhängerkupplung / 7-Wege-Anschluss – falls vorhanden |
| F45 | – | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | – | 25 A klar | Schiebedach – falls vorhanden |
| F48 | – | 30 Ampere Rosa | Fahrer-E)Bodenmodul – falls vorhanden |
| F49 | – | 30 Ampere Rosa | Wechselrichter (115 V A/C) – falls vorhanden |
| F50 | – | 30 Ampere Rosa | Elektrische Heckklappe – falls vorhanden |
| F51 | – | – | Nicht benutzt |
| F52 | – | 30 Ampere Rosa | Frontscheibenwischer – bei Ausstattung mit Stopp/Start-Motoroption |
| F53 | – | 30 Ampere Rosa | Bremssystemmodul & Ventile |
| F54 | – | 30 Ampere Rosa | Body Control Module (BCM) Zufuhr 3 |
| F55 | 10 Ampere Rot | — | Toter-Winkel-Sensoren / Kompass / Rückfahrkamera / Kofferraumlampe mit Blitzlampenladegerät – falls vorhanden |
| F56 | 15 Ampere Blau | — | Ignition Node Module (IGNM)/KIN/RF Hub/Electric Steering Column Lock (ESL) |
| F57 | 20 Ampere Gelb | – | Anhänger-Abschleppleuchten links – falls vorhanden |
| F58 | 10 Ampere Rot | – | Insassenklassifizierungsmodul/VSM/ESC |
| F59 | – | 30 Ampere Rosa | Steuergerät Antriebsstrang (DTCM) falls vorhanden |
| F60 | 20 Ampere Gelb | – | Steckdose – Mittelkonsole |
| F61 | 20 Ampere Gelb | – | Anhänger-Abschleppleuchten rechts – falls vorhanden |
| F62 | 20 Ampere Gelb | – | Scheibenenteiser – falls vorhanden |
| F63 | 20 Ampere Gelb | – | Beheizte/belüftete Vordersitze – je nach Ausstattung |
| F64 | 20 Ampere Gelb | – | Beheizbares Lenkrad – falls vorhanden |
| F65 | 10 Ampere Rot | Temperatursensor im Fahrzeug / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) – falls mit Stopp-/Start-Option ausgestattet | |
| F66 | 15 Ampere Blau | – | HVAC (ECC) / Instrument Panel Cluster (IPC) |
| F67 | 10 Ampere Rot | Temperatursensor im Fahrzeug / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) – wenn nicht mit Stopp-/Start-Option ausgestattet | |
| F68 | – | – | Nicht benutzt |
| F69 | 10 Ampere Rot | — | Power Transfer Unit Switch (TSBM) / Active Grill Shutter (AGS) – Bei Ausstattung mit Gasmotor |
| 69A | 10 Ampere Rot | — | Power Transfer Unit Switch (TSBM) – falls mit Dieselmotor ausgestattet |
| F70 | 5 Ampere Hellbraun | — | Intelligenter Batteriesensor, falls mit Stopp/Start-Motoroption ausgestattet |
| F71 | 20 Ampere Gelb | — | HID-Scheinwerfer rechts, falls mit Stop/Start-Motoroption ausgestattet |
| F72 | 10 Ampere Rot | – | Beheizbare Spiegel – falls vorhanden |
| F73 | – | 20 Ampere Blau | Anhängerschlepp-Backup – falls vorhanden |
| F74 | – | 30 Ampere Rosa | Heckentfroster |
| F75 | 20 Ampere Gelb | – | Zigarettenanzünder – falls vorhanden |
| F76 | 20 Ampere Gelb | – | Hinteres Differenzialmodul (RDM) – falls vorhanden |
| F77 | 10 Ampere Rot | – | Schalter zum Öffnen des Tankdeckels/Bremspedal |
| F78 | 10 Ampere Rot | – | Diagnoseanschluss / Digital-TV (nur Japan) |
| F79 | 10 Ampere Rot | — | Integrated Center Stack (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Instrument Panel Cluster (IPC) |
| F80 | 20 Ampere Gelb | – | Radio / CD – Falls vorhanden |
| F81 | – | – | Nicht benutzt |
| F82 | – | – | Nicht benutzt |
| F83 | – | 20 Ampere Blau | Motorsteuermodul (Gas) |
| F84 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F85 | – | – | Nicht benutzt |
| F86 | 20 Ampere Gelb | – | Hupen – Bei Ausstattung mit Stopp/Start-Motoroption |
| F87A | 20 Ampere Gelb | — | HID-Scheinwerfer links – bei Ausstattung mit Stopp/Start-Motoroption |
| F88 | 15 Ampere Blau | — | Collision Mitigation Module (CMM) / Elektrochromatischer Spiegel / Smart Camera Module – falls vorhanden |
| F89 | 10 Ampere Rot | – | Leuchtweitenregulierung – falls vorhanden |
| F90 | – | – | Nicht benutzt |
| F91 | 20 Ampere Gelb | – | Steckdose hinten – falls vorhanden – vom Kunden wählbar |
| F92 | – | – | Nicht benutzt |
| F93 | – | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor |
| F94 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – rechts |
| F95 | 10 Ampere Rot | Elektrochromatischer Spiegel / Regensensor / Schiebedach – falls vorhanden / Beifahrerfensterschalter / Steckdosenkonsole / Digital-TV (nur Japan) | |
| F96 | 10 Ampere Rot | – | Insassenrückhaltesystem (ORC) / (Airbag) |
| F97 | 10 Ampere Rot | – | Insassenrückhaltesystem (ORC) / (Airbag) |
| F98 | 25 A klar | – | Audioverstärker – falls vorhanden |
| F99 | – | – | Nicht benutzt |
| F100 | – | – | Nicht benutzt |
| CB1 | Elektrischer Sitz (Fahrer) | ||
| CB2 | Elektrischer Sitz (Pass) | ||
| CB3 | Elektrischer Fensterheber |
Sicherungskastendiagramm (2018)
Zuordnung der Sicherungen im Motorraum (2018)
| Hohlraum | Klingensicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | – | – | Nicht benutzt |
| F07 | 15 Ampere Blau | — | Powertrain Control Mod – PCM (nur Diesel) |
| F08 | 25 A klar | Power Control Mod (PCM) / Engine Control Module (ECM) / Kraftstoffeinspritzung | |
| F09 | – | – | Nicht benutzt |
| F10 | 20 Ampere Gelb | — | Power Transfer Unit (PTU) – falls vorhanden |
| F11 | – | – | Nicht benutzt |
| F12 | 20 Ampere Gelb | — | Bremsvakuumpumpe – falls vorhanden |
| F13 | 10 Ampere Rot | Spannungsstabilitätsmodul (VSM)/ Antriebsstrangsteuerungsmodul (PCM)/ Motorsteuermodul (ECM) | |
| F14 | 10 Ampere Rot | Antriebsstrang-Steuermodul (DTCM)/Nebenantriebseinheit (PTU)/Elektrische Feststellbremse (EPB)/RDM/Bremssystemmodul (BSM) – falls vorhanden/Bremspedalschalter/Backup-Schalter (nur Diesel) | |
| F15 | – | – | Nicht benutzt |
| F 16 | 20 Ampere Gelb | — | Zündspule (Gas)/Motorsensor (Diesel) |
| F17 | – | – | Nicht benutzt |
| F18 | – | – | Nicht benutzt |
| F19 | – | 40 Ampere Grün | Anlassermagnet |
| F20 | 10 Ampere Rot | – | Klimakompressorkupplung |
| F21 | – | – | Nicht benutzt |
| F22 | 5 Ampere Hellbraun | – | Kühlerlüfter |
| F23 | 70 Ampere Hellbraun | — | Body Controller Module (BCM) – Einspeisung 2 |
| F23 | 50 Ampere Rot | Spannungsstabilitätsmodul (VSM) Einspeisung Nr. 2 – falls mit Stopp/Start-Motoroption ausgestattet | |
| F24 | 20 Ampere Gelb | — | Heckscheibenwischer – bei Ausstattung mit Stopp/Start-Motoroption |
| F25B | 20 Ampere Gelb | — | Vordere Unterlegscheibe – falls mit Stopp/Start-Motoroption ausgestattet |
| F26 | – | 30 Ampere Rosa | Kraftstoffvorwärmer – nur Diesel |
| F27 | – | – | Nicht benutzt |
| F28 | 15 Ampere Blau | — | Getriebesteuermodul (TCM) |
| F29 | – | – | Nicht benutzt |
| F30 | 10 Ampere Rot | Motorsteuergerät (ECM) / (EPS) / Kraftstoffpumpenrelais-Einspeisung / (PCM) | |
| F31 | – | – | Nicht benutzt |
| F32 | – | – | Nicht benutzt |
| F33 | – | – | Nicht benutzt |
| F34 | – | – | Nicht benutzt |
| F35 | – | – | Nicht benutzt |
| F36 | – | – | Nicht benutzt |
| F37 | – | – | Nicht benutzt |
| F38 | „ | 60 Ampere Gelb | Glühkerzen (nur Diesel) – falls vorhanden |
| F39 | – | 40 Ampere Grün | HLK-Gebläsemotor |
| F40 | „ | 20 Ampere Blau | Parklicht für Anhängerkupplung – falls vorhanden |
| F40 | „ | 30 Ampere Rosa | Scheinwerferwaschpumpe – falls vorhanden |
| F41 | „ | 60 Ampere Gelb | Body Controller Module (BCM) – Zufuhr 1 |
| F41 | 50 Ampere Rot | Spannungsstabilitätsmodul – Einspeisung 1 – Bei Ausstattung mit Motor-Stopp/Start-Option | |
| F42 | — | 30 Ampere Rosa | Elektrisches Bremsmodul für Anhängerkupplung – falls vorhanden |
| F43 | 20 Ampere Gelb | – | Kraftstoffpumpenmotor |
| F44 | — | 30 Ampere Rosa | Anhängerkupplung / 7-Wege-Anschluss – falls vorhanden |
| F45 | „ | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | – | 25 A klar | Schiebedach – falls vorhanden |
| F48 | „ | 30 Ampere Rosa | Fahrertürmodul – falls vorhanden |
| F49 | „ | 30 Ampere Rosa | Wechselrichter (115 V A/C) – Falls vorhanden |
| F50 | – | 30 Ampere Rosa | Elektrische Heckklappe – falls vorhanden |
| F51 | – | – | Nicht benutzt |
| F52 | — | 30 Ampere Rosa | Frontscheibenwischer – falls mit Stopp/Start-Motoroption ausgestattet |
| F53 | – | 30 Ampere Rosa | Bremssystemmodul & Ventile |
| F54 | — | 30 Ampere Rosa | Body Control Module (BCM) Zufuhr 3 |
| F55 | 10 Ampere Rot | — | Toter-Winkel-Sensoren/Rückfahrkamera |
| F56 | 15 Ampere Blau | Ignition Node Module (IGNM)/KIN/RF Hub/Electric Steering Column Lock (ESCL) | |
| F57 | 20 Ampere Gelb | — | Anhänger-Abschleppleuchten links – falls vorhanden |
| F58 | 10 Ampere Rot | — | Insassenklassifizierungsmodul/VSM/TT Mod/ESCL |
| F59 | „ | 30 Ampere Rosa | Antriebsstrang-Steuermodul (DTCM) – falls vorhanden |
| F60 | 20 Ampere Gelb | – | Steckdose – Mittelkonsole |
| F61 | 20 Ampere Gelb | — | Anhänger-Abschleppleuchten rechts – falls vorhanden |
| F62 | 20 Ampere Gelb | — | Windschutzscheiben-Enteiser – falls vorhanden |
| F63 | 20 Ampere Gelb | — | Beheizte/belüftete Vordersitze – je nach Ausstattung |
| F64 | 20 Ampere Gelb | — | Beheizbares Lenkrad – falls vorhanden |
| F65 | 10 Ampere Rot | Temperatursensor im Fahrzeug/Feuchtigkeitssensor/Fahrerassistenzsystemmodul (DASM)/Parkassistent (PAM) – falls mit Stopp/Start-Option ausgestattet | |
| F66 | 15 Ampere Blau | — | HLK (ECC)/Instrumententafel-Cluster (IPC) |
| F67 | 10 Ampere Rot | Temperatursensor im Fahrzeug/Feuchtigkeitssensor/Fahrerassistenzsystemmodul (DASM)/Parkassistent (PAM) – falls nicht mit Stopp-/Start-Option ausgestattet | |
| F68 | – | – | Nicht benutzt |
| F69 | 10 Ampere Rot | Power Transfer Unit Switch (TSBM)/Active Grill Shutter (AGS) – falls mit Gasmotor ausgestattet | |
| F69A | 10 Ampere Rot | Power Transfer Unit Switch (TSBM) – falls mit Dieselmotor ausgestattet | |
| F70 | 5 Ampere Hellbraun | Intelligenter Batteriesensor – bei Ausstattung mit Stopp/Start-Motoroption | |
| F71 | 20 Ampere Gelb | HID-Scheinwerfer rechts – bei Ausstattung mit Stop/Start Engine Option | |
| F72 | 10 Ampere Rot | – | Beheizbare Spiegel – falls vorhanden |
| F73 | – | 20 Ampere Blau | Anhängerschlepp-Backup – falls vorhanden |
| F74 | – | 30 Ampere Rosa | Heckentfroster |
| F75 | 20 Ampere Gelb | – | Zigarettenanzünder – falls vorhanden |
| F76 | 20 Ampere Gelb | — | Hinteres Differenzialmodul (RDM) – falls vorhanden |
| F77 | 10 Ampere Rot | — | Schalter zum Öffnen des Tankdeckels/Bremspedal |
| F78 | 10 Ampere Rot | — | Diagnoseanschluss/Digital-TV (nur Japan) |
| F79 | 10 Ampere Rot | Integrierte Mittelkonsole (ICS)/ elektrische Feststellbremse (EPB) SW/CD-Mod/Lenksteuerungs-Mod (SCCM)/ HVAC/ Instrumententafel-Cluster (IPC) | |
| F80 | 20 Ampere Gelb | – | Radio / CD – Falls vorhanden |
| F81 | – | – | Nicht benutzt |
| F82 | – | – | Nicht benutzt |
| F83 | – | 20 Ampere Blau | Motorsteuermodul (Gas) |
| F84 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F85 | – | – | Nicht benutzt |
| F86 | 20 Ampere Gelb | — | Hupen – Bei Ausstattung mit Stopp/Start-Motoroption |
| F87A | 20 Ampere Gelb | HID-Scheinwerfer links – bei Ausstattung mit Stop/Start Engine Option | |
| F88 | 15 Ampere Blau | – | Sicherheitsgurterinnerung (SBR) |
| F89 | 10 Ampere Rot | — | Leuchtweitenregulierung – falls vorhanden |
| F90 | – | – | Nicht benutzt |
| F91 | 20 Ampere Gelb | Steckdose hinten – falls vorhanden – vom Kunden wählbar | |
| F92 | – | – | Nicht benutzt |
| F93 | — | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor |
| F94 | — | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) -Rechts |
| F95 | 10 Ampere Rot | Elektrochromatischer Spiegel/Regensensor/Schiebedach – falls vorhanden/Beifahrerfensterschalter/Steckdosenkonsole/Digital-TV (nur Japan) | |
| F96 | 10 Ampere Rot | — | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F97 | 10 Ampere Rot | — | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F98 | 25 A klar | – | Audioverstärker – falls vorhanden |
| F99 | – | – | Nicht benutzt |
| F100 | – | – | Nicht benutzt |
| CB1 | Elektrischer Sitz (Fahrer) | ||
| CB2 | Elektrischer Sitz (Pass) | ||
| CB3 | Elektrischer Fensterheber |
Anzeigen _
Sicherungskastendiagramm (2019)
Zuordnung der Sicherungen im Motorraum (2019)
| Hohlraum | Klingensicherung | Patronensicherung | Beschreibung |
|---|---|---|---|
| F06 | – | – | Nicht benutzt |
| F07 | 15 Ampere Blau | — | Powertrain Control Mod – PCM (Diesel) / Surge Solenoid Purge Valve (Gas) |
| F08 | 25 A klar | — | Einspritzdüsen (Gas), ECM (Gas), PCM/Kraftstoffeinspritzdüsen (Diesel) |
| F09 | 15 A Blau (Benzin) 10 A Rot (Diesel) | — | Kühlmittelpumpe (Gas) UREA Kühlmittelpumpe/PCM (Diesel) |
| F10 | 20 Ampere Gelb | – | Power Transfer Unit (PTU) – falls vorhanden |
| F11 | – | – | Nicht benutzt |
| F12 | 10 Ampere Rot | – | Versorgungs- und Spülpumpe (Diesel) |
| F13 | 10 Ampere Rot | — | Spannungsstabilitätsmodul (VSM)/Antriebsstrangsteuerungsmodul (PCM)/Motorsteuergerät (ECM) |
| F14 | 10 Ampere Rot | Steuergerät Antriebsstrang (DTCM)/Nebenantriebseinheit (PTU)/Elektrische Parkbremse (EPB)/RDM/ Bremssystemmodul (BSM) – falls vorhanden/Bremspedalschalter/Rückfahrleuchtenschalter (Diesel) | |
| F15 | – | – | Nicht benutzt |
| F 16 | 20 Ampere Gelb | – | Ing-Spulen / Zusätzlicher Dieselinhalt |
| F17 | 30 Ampere Grün | Bremsvakuumpumpe (nur GAS GMET4/V6-Motoren) | |
| F18 | – | – | Nicht benutzt |
| F19 | – | 40 Ampere Grün | Anlassermagnet |
| F20 | 10 Ampere Rot | – | Klimakompressorkupplung |
| F21 | – | – | Nicht benutzt |
| F22 | 5 Ampere Hellbraun | – | Kühlerlüfter (PWM) aktivieren |
| F23 | 50 Ampere Rot | – | Spannungsstabilitätsmodul (VSM) Nr. 2 |
| F24 | 20 Ampere Gelb | – | Heckscheibenwischer |
| F25B | 20 Ampere Gelb | – | FT/RR-Unterlegscheibe |
| F26 | – | 30 Ampere Rosa | Kraftstoffvorwärmer (Diesel) |
| F27 | – | – | Nicht benutzt |
| F28 | 15 Ampere Blau | – | Getriebesteuergerät (TCM/Schalthebel) |
| F29 | – | – | Nicht benutzt |
| F30 | 10 Ampere Rot | Motorsteuergerät (ECM)/(EPS)/Kraftstoffpumpenrelaisspeisung/(PCM) | |
| F31 | – | – | Nicht benutzt |
| F32 | – | – | Nicht benutzt |
| F33 | – | – | Nicht benutzt |
| F34 | – | – | Nicht benutzt |
| F35 | – | – | Nicht benutzt |
| F36 | – | – | Nicht benutzt |
| F37 | – | – | Nicht benutzt |
| F38 | – | 60 Ampere Gelb | Glühkerzen (Diesel) |
| F39 | – | 40 Ampere Grün | HLK-Gebläsemotor |
| F40 | – | 20 Ampere Blau | Parklicht für Anhängerkupplung – falls vorhanden |
| F41 | – | 50 Ampere Rot | Spannungsstabilitätsmodul (VSM) Nr. 1 |
| F42 | – | 30 Ampere Rosa | Anhängerkupplungsmodul – falls vorhanden |
| F43 | 20 Ampere Gelb | – | Kraftstoffpumpenmotor |
| F44 | – | 30 Ampere Rosa | Anhängerkupplung – falls vorhanden |
| F45 | – | 30 Ampere Rosa | Beifahrertürmodul (PDM) – falls vorhanden |
| F46 | – | 25 A klar | Schiebedach-Steuermodul – falls vorhanden |
| F47 | – | – | Nicht benutzt |
| F48 | – | 30 Ampere Rosa | Fahrertürmodul |
| F49 | – | 30 Ampere Rosa | Wechselrichter (115V/220V A/C) |
| F50 | – | 30 Ampere Rosa | Elektrisches Heckklappenmodul |
| F51 | – | – | Nicht benutzt |
| F52 | – | 30 Ampere Rosa | Scheibenwischer vorne |
| F53 | – | 30 Ampere Rosa | Bremssystemmodul (BSM) – ECU und Ventile |
| F54 | – | 30 Ampere Rosa | Body Control Module (BCM) Zufuhr 3 |
| F55 | 10 Ampere Rot | — | Toter-Winkel-Sensoren/Rückfahrkamera, Schalter für Sitzheizung hinten |
| F56 | 15 Ampere Blau | Ignition Node Module (IGNM)/KIN/RF Hub/ Electric Steering Column Lock (ESCL), Dual USB Port – RR Console | |
| F57 | 20 Ampere Gelb | – | Anhängerkupplung links Stopp-/Blinker – falls vorhanden |
| F58 | 10 Ampere Rot | — | Insassenklassifizierungsmodul/VSM/TT Mod/ ESCL |
| F59 | – | 30 Ampere Rosa | Antriebsstrang-Steuermodul (DTCM) – falls vorhanden |
| F60 | 20 Ampere Gelb | – | Steckdose – Mittelkonsole |
| F61 | 20 Ampere Gelb | – | Trailer Tow Right Stop/Blinker – falls vorhanden |
| F62 | 20 Ampere Gelb | – | Windschutzscheiben-Enteiser – falls vorhanden |
| F63 | 20 Ampere Gelb | – | Beheizte/belüftete Vordersitze – je nach Ausstattung |
| F64 | 20 Ampere Gelb | – | Beheizbare Rücksitze – falls vorhanden |
| F65 | 10 Ampere Rot | Temperatursensor im Fahrzeug/Feuchtigkeitssensor/Fahrerassistenzsystemmodul (DASM)/Parkassistent (PAM) | |
| F66 | 15 Ampere Blau | HLK (ECC)/Instrumententafel-Cluster (IPC)/Gateway-Modul | |
| F67 | – | – | Nicht benutzt |
| F68 | – | – | Nicht benutzt |
| F69 | 10 Ampere Rot | Verteilergetriebeschalter (TSBM)/Active Grill Shutter (AGS) – falls mit Gasmotor ausgestattet | |
| F70 | 5 Ampere Hellbraun | – | Intelligenter Batteriesensor (IBS) |
| F71 | – | – | Nicht benutzt |
| F72 | 10 Ampere Rot | – | Beheizte Spiegel (Gas) / PM-Sensor (Diesel) |
| F73 | — | 20 Ampere Blau | NOX-Sensor Nr. 1 und Nr. 2 / Anhängerkupplungs-Backup (NAFTA und Gas) |
| F74 | – | 30 Ampere Rosa | Heckscheibenheizung (EBL) |
| F75 | 20 Ampere Gelb | – | Zigarettenanzünder – falls vorhanden |
| F76 | 20 Ampere Gelb | – | Hinteres Differenzialmodul (RDM) – falls vorhanden |
| F77 | 10 Ampere Rot | – | Freisprechmodul, Bremspedalschalter |
| F78 | 10 Ampere Rot | – | Diagnoseanschluss / Digital-TV / TBM |
| F79 | 10 Ampere Rot | Integrated Center Stack (ICS)/Electric Park Brake (EPB) SW/CD Mod/Steering Control Mod (SCCM)/HVAC/Instrument Panel Cluster (IPC) | |
| F80 | 20 Ampere Gelb | – | Radio |
| F81 | Vom Kunden wählbare Position für F91-Steckdoseneinspeisung | ||
| F82 | 5 Ampere Hellbraun | – | Gateway-Modul für Cybersicherheit |
| F83 | 20 Ampere Blau 30 Ampere Rosa | Motorsteuermodul (Gas) SCU-Modul (Diesel) | |
| F84 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – Links |
| F85 | 15 Ampere Blau | – | (CSWM) Lenkradheizung |
| F86 | 20 Ampere Gelb | – | Hörner |
| F87 | – | – | Nicht benutzt |
| F88 | 10 Ampere Rot | – | Sicherheitsgurt-Erinnerung (SBR)/Smart Camera |
| F89 | 15 Ampere Blau | — | Automatische Leuchtweitenregulierung (falls vorhanden) / Scheinwerfer |
| F90 | – | – | Nicht benutzt |
| F91 | 20 Ampere Gelb | — | Steckdose hinten – falls vorhanden – vom Kunden wählbar |
| F92 | – | – | Nicht benutzt |
| F93 | – | 40 Ampere Grün | Bremssystemmodul (BSM) – Pumpenmotor |
| F94 | – | 30 Ampere Rosa | Elektrische Feststellbremse (EPB) – rechts |
| F95 | 10 Ampere Rot | Schiebedachmodul / Regensensormodul (LRSM) / Elektrochromatisches Spiegelmodul (ECMM) / Zwei USB-Anschlüsse (hinten) / Steckdosenkonsolenbeleuchtung / Digital-TV | |
| F96 | 10 Ampere Rot | – | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F97 | 10 Ampere Rot | – | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F98 | 25 A klar | – | Audioverstärker/ANC |
| F99 | – | – | Nicht benutzt |
| F100 | – | – | Nicht benutzt |
| Leistungsschalter: | |||
| CB1 | 30 A (30-A-Minisicherung ersetzt 25-A-Schutzschalter) | Elektrischer Sitz (Fahrer) | |
| CB2 | 30 A (30-A-Minisicherung ersetzt 25-A-Schutzschalter) | Elektrischer Sitz (Pass) | |
| CB3 | 25 Ampere | Elektrischer Fensterheber |
Sicherungskastendiagramm (2020, 2021, 2022)
Zuordnung der Sicherungen im Motorraum (2020-2022)
| № | Ampere. | Beschreibung |
|---|---|---|
| F01 | 70A | Stromstr |
| F02 | 150A | Aux-PDC |
| F03 | 300A | Generator |
| F04 | Rangieren | Batterie |
| F05 | 100A | Rad-Fan |
| F06 | – | Nicht benutzt |
| F07 | 15A | Powertrain Control Mod – PCM (Diesel) / Surge Solenoid Purge Valve (Gas) |
| F08 | 25A | Einspritzdüsen (Gas), ECM (Gas), PCM/Kraftstoffeinspritzdüsen (Diesel) |
| F09 | 15A (Gas) / 10A (Diesel) | Kühlmittelpumpe (Gas) / Harnstoff-Kühlmittelpumpe/PCM (Diesel) |
| F10 | 20A | Stromübertragungseinheit (PTU) |
| F11 | – | Nicht benutzt |
| F12 | 10 A | Versorgungs- und Spülpumpe (Diesel) |
| F13 | 10 A | Spannungsstabilitätsmodul (VSM)/ Antriebsstrangsteuerungsmodul (PCM)/ Motorsteuermodul (ECM) |
| F14 | 10 A | Antriebsstrangsteuermodul (DTCM)/ Nebenabtriebseinheit (PTU)/ elektrische Feststellbremse (EPB)/ RDM/Bremssystemmodul (BSM)/ Bremspedalschalter/ Rückfahrscheinwerferschalter (Diesel) |
| F15 | – | Nicht benutzt |
| F 16 | 20A | Zündspulen / Zusätzlicher Dieselinhalt |
| F17 | 30A | Bremsvakuumpumpe (nur GAS GMET4/V6-Motoren) |
| F18 | – | Nicht benutzt |
| F19 | 40A | Anlassermagnet |
| F20 | 10 A | Klimakompressorkupplung |
| F21 | – | Nicht benutzt |
| F22 | 5A | Kühlerlüfter (PWM) aktivieren |
| F23 | 50A | Spannungsstabilitätsmodul (VSM) Nr. 2 |
| F24 | 20A | Heckscheibenwischer |
| F25B | 20A | FT/RR-Unterlegscheibe |
| F26 | 30A | Kraftstoffvorwärmer (Diesel) |
| F27 | – | Nicht benutzt |
| F28 | 15A | Getriebesteuergerät (TCM/Schalthebel) |
| F29 | – | Nicht benutzt |
| F30 | 10 A | Motorsteuergerät (ECM)/(EPS)/Kraftstoffpumpenrelaisspeisung/(PCM)/Gaspartikelfilter (GPF) |
| F31 | – | Nicht benutzt |
| F32 | – | Nicht benutzt |
| F33 | – | Nicht benutzt |
| F34 | – | Nicht benutzt |
| F35 | – | Nicht benutzt |
| F36 | – | Nicht benutzt |
| F37 | – | Nicht benutzt |
| F38 | 60A | Glühkerzen (Diesel) |
| F39 | 40A | HLK-Gebläsemotor |
| F40 | 20A | Anhängerkupplung Parkleuchte |
| F41 | 50A | Spannungsstabilitätsmodul (VSM) Nr. 1 |
| F42 | 30A | Anhängerkupplungsmodul |
| F43 | 20A | Kraftstoffpumpenmotor |
| F44 | 30A | Anhängerkupplung |
| F45 | 30A | Beifahrertürmodul (PDM) |
| F46 | 25A | Steuermodul Schiebedach |
| F47 | – | Nicht benutzt |
| F48 | 30A | Fahrertürmodul |
| F49 | 30A | Wechselrichter (115V/220V A/C) |
| F50 | 30A | Elektrisches Heckklappenmodul |
| F51 | – | Nicht benutzt |
| F52 | 30A | Scheibenwischer vorne |
| F53 | 30A | Bremssystemmodul (BSM) – ECU und Ventile |
| F54 | 30A | Body Control Module (BCM) Zufuhr 3 |
| F55 | 10 A | Toter-Winkel-Sensoren/Rückfahrkamera, Schalter für Sitzheizung hinten |
| F56 | 15A | Ignition Node Module (IGNM)/ KIN/ RF Hub/ Electric Steering Column Lock (ESCL), Dual USB Port – RR Console |
| F57 | 20A | Trailer Tow Left Stop/Blinker |
| F58 | 10 A | Insassenklassifizierungsmodul/VSM/TT Mod/ESCL |
| F59 | 30A | Antriebsstrangsteuermodul (DTCM) |
| F60 | 20A | Steckdose – Mittelkonsole |
| F61 | 20A | Trailer Tow Right Stop/Blinker |
| F62 | 20A | Scheibenenteiser |
| F63 | 20A | Beheizte/belüftete Vordersitze |
| F64 | 20A | Sitzheizung hinten |
| F65 | 10 A | Temperatursensor im Fahrzeug / Feuchtigkeitssensor / Fahrerassistenzsystemmodul (DASM) / Parkassistent (PAM) |
| F66 | 15A | HVAC (ECC)/Instrument Panel Cluster (IPC)/Gateway-Modul |
| F67 | – | Nicht benutzt |
| F68 | – | Nicht benutzt |
| F69 | 10 A | Verteilergetriebeschalter (TSBM)/ Active Grill Shutter (AGS) mit Gasmotor |
| F70 | 5A | Intelligenter Batteriesensor (IBS) |
| F71 | – | Nicht benutzt |
| F72 | 10 A | Beheizte Spiegel (Gas) / PM-Sensor (Diesel) |
| F73 | 20A | NOX-Sensor Nr. 1 und Nr. 2 / Anhängerkupplungs-Backup (NAFTA und Gas) |
| F74 | 30A | Heckscheibenheizung (EBL) |
| F75 | 20A | Feuerzeug |
| F76 | 20A | Hinteres Differenzialmodul (RDM) |
| F77 | 10 A | Freisprechmodul, Bremspedalschalter |
| F78 | 10 A | Diagnoseanschluss / Digital-TV / TBM |
| F79 | 10 A | Integrated Center Stack (ICS)/ Electric Park Brake (EPB) SW/CD Mod/ Steering Control Mod (SCCM)/ HVAC/ Instrument Panel Cluster (IPC) |
| F80 | 20A | Radio |
| F81 | – | Vom Kunden wählbare Position für F91-Steckdoseneinspeisung |
| F82 | 5A | Gateway-Modul für Cybersicherheit |
| F83 | 20A/30A | Motorsteuermodul (Gas) / SCU-Modul (Diesel) |
| F84 | 30A | Elektrische Feststellbremse (EPB) – Links |
| F85 | 15A | (CSWM) Lenkradheizung |
| F86 | 20A | Hörner |
| F87 | – | Nicht benutzt |
| F88 | 10 A | Sicherheitsgurt-Erinnerung (SBR)/Smart Camera |
| F89 | 10 A | Automatische Leuchtweitenregulierung (falls vorhanden) / Scheinwerfer |
| F90 | – | Nicht benutzt |
| F91 | 20A | Steckdose hinten – vom Kunden wählbar |
| F92 | – | Nicht benutzt |
| F93 | 40A | Bremssystemmodul (BSM) – Pumpenmotor |
| F94 | 30A | Elektrische Feststellbremse (EPB) – rechts |
| F95 | 10 A | Schiebedachmodul / Regensensormodul (LRSM) / Elektrochromatisches Spiegelmodul (ECMM) / Zwei USB-Anschlüsse (hinten) / Steckdosenkonsolenbeleuchtung / Digital-TV |
| F96 | 10 A | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F97 | 10 A | Steuerung für Insassenrückhaltesystem (ORC)/(Airbag) |
| F98 | 25A | Audioverstärker/ANC |
| F99 | – | Nicht benutzt |
| F100 | – | Nicht benutzt |
| CB1 | 30A | Elektrischer Sitz (Fahrer) |
| CB2 | 30A | Elektrischer Sitz (Pass) |
| CB3 | 25A | Elektrischer Fensterheber |
