In diesem Artikel betrachten wir den Jeep Grand Cherokee (WK) der dritten Generation, der von 2005 bis 2010 produziert wurde. Hier finden Sie Sicherungskastendiagramme des Jeep Grand Cherokee 2005, 2006, 2007, 2008, 2009 und 2010. Informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Jeep Grand Cherokee 2005-2010
Die Sicherungen des Zigarettenanzünders (Steckdose) sind die Sicherungen Nr. 4, Nr. 9, Nr. 14 im Sicherungskasten der Instrumententafel und die Sicherungen Nr. 2, Nr. 11 (2005-2007) oder Nr. 4, Nr. 6 (2008-2010) im in Stromverteilungszentrum.
Lage des Sicherungskastens
Innensicherungskasten
Es befindet sich unter der Instrumententafel links neben der Lenksäule (hinter der Abdeckung).

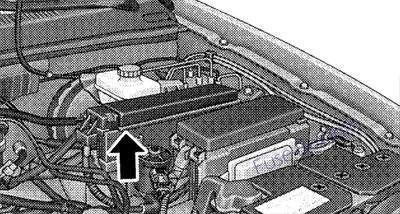

Sicherungskästen im Motorraum
Stromverteilungszentrum
Integriertes Leistungsmodul
Sicherungskastendiagramme
ad vertisements
2005, 2006

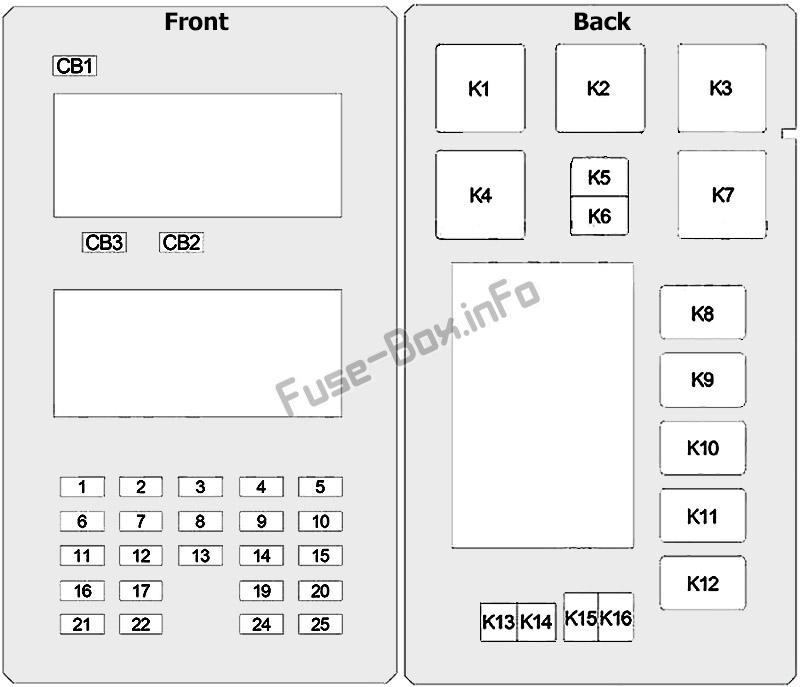

Passagierabteil
Belegung der Innenraumsicherungen (2005, 2006)
| Hohlraum | Verstärker/Farbe | Beschreibung |
|---|---|---|
| 1 | 30 Ampere Rosa | Audioverstärker (B+) |
| 2 | 15 Ampere Blau | Schiebedach (B+) |
| 3 | 10 Ampere Rot | Htd-Spiegel (EBL) |
| 4 | 20 Ampere Gelb | Rr Pwr Out (B+) |
| 5 | 10 Ampere Rot | Rr HVAC (R/O) |
| 6 | 10 Ampere Rot | OCM (B+) |
| 7 | 20 Ampere Gelb | Türschlösser (B+) |
| 8 | 15 Ampere Blau | Lenksäulensperre (B+) |
| 9 | 20 Ampere Gelb | Pwr-Ausgang (B+) |
| 10 | 10 Ampere Rot | Zündung läuft nur aus (R/O) |
| 11 | Schonen | |
| 12 | 10 Ampere Rot | Mem. Sw, Höflichkeitslampe (B+) |
| 13 | Schonen | |
| 14 | 20 Ampere Gelb | Zigarre Ltr (R/A) |
| fünfzehn | 10 Ampere Rot | Reifenpresse Mo (R/ O) |
| 16 | 10 Ampere Rot | SCM, Cluster-OBD (B+) |
| 17 | 15 Ampere Blau | Flipperglas (B+) |
| 19 | 10 Ampere Rot | OCM (R/S) |
| 20 | 10 Ampere Rot | WCM, Cluster (R/S) |
| 21 | 15 Ampere Blau | Autowipe (Zugriffsverzögerung) |
| 22 | 15 Ampere Blau | Heckscheibenwischer (B+) |
| 24 | 10 Ampere Rot | PDC, FCM, A580 (R/S) |
| 25 | 10 Ampere Rot | ABS, Trans. Gehäuseschalter (R/S) |
| CB1 | 20 Ampere | Zyklus -Wischer (B+) |
| CB2 | 20 Ampere | Nicht-Zyklussitze (B+) |
| CB3 | 20 Ampere | Nicht-Zyklus-Fenster (Verzögerung) |
| Relais | ||
| K1 | – | |
| K2 | Steckdose | |
| K3 | – | |
| K4 | Heckscheibenheizung | |
| K5 | Lauf/Zubehör | |
| K6 | Lauf | |
| K7 | Laufzeit/Zubehörverzögerung | |
| K8 | Bremslichtsperre | |
| K9 | – | |
| K10 | – | |
| K11 | Klappglas | |
| K12 | Übertragung | |
| K13 | Türschloss | |
| K14 | Fahrertür entriegeln | |
| K15 | Beifahrertür entriegeln | |
| K16 | Heckscheibenwischer |
ad vertisements

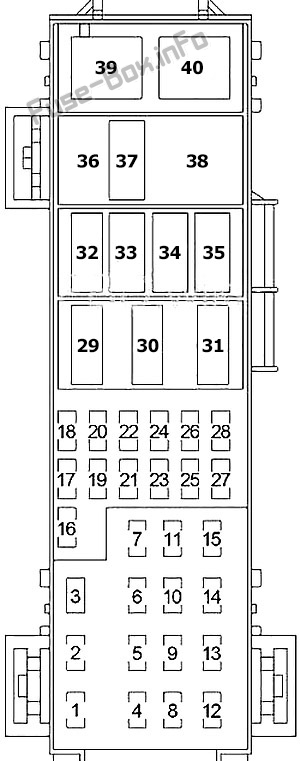

Stromverteilungszentrum
| Hohlraum | Verstärker/Farbe | Beschreibung |
|---|---|---|
| 1 | 40 Ampere Grün | HLK-Gebläse |
| 2 | 30 Ampere Rosa | Steckdosen |
| 3 | 30 Ampere Rosa | Rr Wischer/Zünd R/O |
| 4 | 30 Ampere Rosa | ABS-Pumpe |
| 5 | 50 Ampere Rot | Kabine Htr 1 (nur Diesel) |
| 6 | 50 Ampere Rot | ASD |
| 7 | 30 Ampere Rosa | Rr HLK (XK) |
| 8 | 40 Ampere Grün | Acc Delay/Sitze |
| 9 | Schonen | |
| 10 | 40 Ampere Grün | Starter/JB Power |
| 11 | 30 Ampere Rosa | Cig Ltr/T-Tow |
| 12 | 40 Ampere Grün | EBL/HD-Spiegel |
| 13 | 40 Ampere Grün | JB-Power |
| 14 | 50 Ampere Rot | Kabine Htr 2 (nur Diesel) |
| fünfzehn | 50 Ampere Rot | Kabine Htr 3 (nur Diesel) |
| 16 | 25 Ampere natürlich | IPM/Spulen |
| 17 | Schonen | |
| 18 | 20 Ampere Gelb | TCM/AC-Kupplung |
| 19 | 20 Ampere Gelb | Ign Sw |
| 20 | 20 Ampere Gelb | PCM Batt (nur Benzin) |
| 21 | 30 Ampere Rosa | ABS-Ventile |
| 22 | Schonen | |
| 23 | 20 Ampere Gelb | FDCM |
| 24 | 20 Ampere Gelb | Benzinpumpe |
| 25 | 20 Ampere Gelb | FDCM/E-Diff. |
| 26 | 15 Ampere Blau | Hyd/PCM (nur Diesel) |
| 27 | 15 Ampere Blau | Brems-/Bremsleuchten |
| 28 | 25 Ampere natürlich | NGC/Injektoren |
| 29 | Schonen | |
| 30 | Schonen | |
| 31 | Mini-Relais | Kabine Htr 1 Rly (nur Diesel) |
| 32 | Mikrorelais | TCM Rly (nur Benzin) |
| 33 | Mikrorelais | Starter Rly |
| 34 | Mikrorelais | AC Kupplung Rly |
| 35 | Mikrorelais | Kraftstoffpumpe Rly |
| 36 | Mini-Relais | Kabine Htr 3 Rly (nur Diesel) |
| 38 | Mini-Relais | Kabine Htr 2 Rly (nur Diesel) |
| 39 | Mini-Relais | HLK-Gebläse Rly |
| 40 | Mini-Relais | ASD Rly |
ad vertisements
Integriertes Leistungsmodul
Belegung der Sicherungen im Integrated Power Module (2005, 2006)
| Hohlraum | Verstärker/Farbe | Beschreibung |
|---|---|---|
| R1 | Mikrorelais | Wischer Ein/Aus Rly |
| R2 | Mikrorelais | Wischer Hi/Lo Rly |
| R3 | Mikrorelais | Horn Rly |
| R4 | Mikrorelais | Nebelschluss Rly (nur BUX) |
| R5 | Mikrorelais | Lt T-Tow Stop/Turn Rly |
| R6 | Mikrorelais | Rt T-Tow Stop/Turn Rly |
| R7 | Mikrorelais | Parkleuchten Rly |
| 8 | 10 Ampere Rot | Lt Park Lampen |
| 9 | 10 Ampere Rot | T-Tow Parkleuchten |
| 10 | 10 Ampere Rot | Rt Park Lampen |
| R11 | Mini-Relais | Rad Fan Hallo Rly |
| 12 | 20 Ampere Gelb | FCM Batt #4 |
| 13 | 20 Ampere Gelb | FCM Batt #2 |
| 14 | 20 Ampere Gelb | Einstellbares Pedal |
| fünfzehn | 20 Ampere Gelb | Ft Nebelscheinwerfer |
| 16 | 20 Ampere Gelb | Horn |
| 17 | 20 Ampere Gelb | Nebelschluss |
| 18 | 20 Ampere Gelb | FCM Batt #1 |
| 19 | 20 Ampere Gelb | Lt T-Tow Stop/Turn |
| 20 | 20 Ampere Gelb | FCM Batt #3 |
| 21 | 20 Ampere Gelb | Rt T-Tow Stop/Turn |
| 22 | 30 Ampere Rosa | FDCM-Mod |
| 23 | 50 Ampere Rot | Rad-Fan |
| R24 | Mini-Relais | Rad Fan Lo Rly |
| R25 | Mikrorelais | Ft Nebelscheinwerfer Rly |
| R26 | Mikrorelais | Einstellbares Pedal Rly |
| 27 | 15 Ampere Blau | IOD #1 |
| 28 | 20 Ampere Gelb | IOD #2 (Audio) |
| 29 | 10 Ampere Rot | ORC (fen R/.S) |
| 30 | 10 Ampere Rot | ORC (fen R/O) |
2007, 2008
ad vertisements
Passagierabteil
Belegung der Innenraumsicherungen (2007, 2008)
| Hohlraum | Verstärker/Farbe | Beschreibung |
|---|---|---|
| 1 | 30 Ampere Grün | Audioverstärker (B+) |
| 2 | 15 Ampere Blau | Schiebedach (B+) |
| 3 | 10 Ampere Rot | Htd-Spiegel (EBL) |
| 4 | 20 Ampere Gelb | Rr Pwr Out (B+) |
| 5 | 10 Ampere Rot | Rr HVAC (R/O) (nur XK) |
| 6 | Ersatz (B+) | |
| 7 | 20 Ampere Gelb | Türschlösser (B+) |
| 8 | 15 Ampere Blau | Lenksäulensperre (B+) (ELV) |
| 9 | 20 Ampere Gelb | Pwr-Ausgang (B+) |
| 10 | 10 Ampere Rot | Steuergerät Achsantrieb (FDCM), Heizungsbelüftung, Klimaanlage (HVAC), Schalterbank, Verteilergetriebeschalter, O/H, Heizungsbelüftung, Klimaanlage (HVAC) Relais, Einparkhilfe hinten |
| 11 | Ersatz (B+) | |
| 12 | 10 Ampere Rot | Türmods, Mem. SW, O/H Lampen, IP Courtesy Lampen, Handschuhfachlampe (B+) |
| 13 | 10 Ampere Rot | Automatisches Löschen (R/A) |
| 14 | 20 Ampere Gelb | Zigarre Ltr (R/A) |
| fünfzehn | 10 Ampere Rot | Reifendrucksensoren (R/O) |
| 16 | 10 Ampere Rot | Lenksteuermodul (SCM), Diag. Anschluss, Cluster (B+) |
| 17 | 15 Ampere Blau | Flipperglas (B+) |
| 19 | Ersatz (R/S) | |
| 20 | 10 Ampere Rot | Sentry Key Remote Entry Module (SKREEM), Cluster (R/S) |
| 21 | Ersatz (Zusatzverzögerung) | |
| 22 | 15 Ampere Blau | Heckscheibenwischer (B+) |
| 24 | 10 Ampere Rot | Power Distribution Center (PDC)-Relais, Achsantriebs-Steuermodul (FDCM), Front-Steuermodul (FCM) (R/S), A580 (R/S) |
| 25 | 10 Ampere Rot | Schalteinheit (BTSI), Trans. Gehäuseschalter, ESP/ABS, Bremsunterstützung Rly Coil (R/S) |
| CB1 | 20 Ampere-Leistungsschalter | Wischer |
| CB2 | 20 Ampere-Leistungsschalter | Elektrischer Sitz, Sitzheizungsmodul |
| CB3 | 20 Ampere-Leistungsschalter | Fensterheber, Türschloss, Spiegelschalter |
| Relais | ||
| K1 | – | |
| K2 | Steckdose | |
| K3 | – | |
| K4 | Heckscheibenheizung | |
| K5 | Lauf/Zubehör | |
| K6 | Lauf | |
| K7 | Laufzeit/Zubehörverzögerung | |
| K8 | Bremslichtsperre | |
| K9 | – | |
| K10 | – | |
| K11 | Klappglas | |
| K12 | Übertragung | |
| K13 | Türschloss | |
| K14 | Fahrertür entriegeln | |
| K15 | Beifahrertür entriegeln | |
| K16 | Heckscheibenwischer |
ad vertisements
Stromverteilungszentrum (2007)
Zuordnung der Sicherungen im Power Distribution Center (2007)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 40 Ampere Grün | HLK-Gebläse | |
| 2 | 30 Ampere Rosa | Steckdosen | |
| 3 | 30 Ampere Rosa | Rr Wischer/Zünd R/O | |
| 4 | 30 Ampere Rosa | ABS-Pumpe | |
| 5 | 50 Ampere Rot | Kabine Htr 1 (nur Diesel) | |
| 6 | 50 Ampere Rot | Automatisches Herunterfahren (ASD) | |
| 7 | 30 Ampere Rosa | Rr HVAC (nur XK) | |
| 8 | 40 Ampere Grün | Acc Delay/Sitze | |
| 9 | 40 Ampere Grün | Heckklappe Pwr (nur XK) | |
| 10 | 40 Ampere Grün | Starter/Verzweigungsblock (JB) Leistung | |
| 11 | 30 Ampere Rosa | Cig Ltr/T-Tow | |
| 12 | 40 Ampere Grün | Heckscheibenbeschlag (EBL)/Htd-Spiegel | |
| 13 | 40 Ampere Grün | Anschlussblock (JB) Leistung | |
| 14 | 50 Ampere Rot | Kabine Htr 2 (nur Diesel) | |
| fünfzehn | 50 Ampere Rot | Kabine Htr 3 (nur Diesel) | |
| 16 | 25 Ampere natürlich | Integriertes Leistungsmodul (IPM)/Spulen | |
| 17 | Schonen | ||
| 18 | 20 Ampere Gelb | E ATX/AC-Kupplung | |
| 19 | 20 Ampere Gelb | Ign Sw | |
| 20 | 20 Ampere Gelb | PCM Batt (nur Benzin) | |
| 21 | 30 Ampere Grün | ABS-Ventile | |
| 22 | 20 Ampere Gelb | T-Schleppseil (BUX) | |
| 23 | 20 Ampere Gelb | Endantriebssteuermodul (FDCM) | |
| 24 | 20 Ampere Gelb | Benzinpumpe | |
| 25 | 20 Ampere Gelb | Endantriebssteuermodul (FDCM) | |
| 26 | 15 Ampere Blau | Powertrain Control Module (PCM) Auto Shut Down (ASD) (nur Diesel) | |
| 27 | 15 Ampere Blau | Brems-/Bremsleuchten | |
| 28 | 25 Ampere natürlich | Controller der nächsten Generation (NGC)/Injektoren | |
| 29 | Schonen | ||
| 30 | Schonen | ||
| 31 | Mini-Relais | Kabine Htr 1 Rly (nur Diesel) | |
| 32 | Mikrorelais | TCM Rly (nur Benzin) | |
| 33 | Mikrorelais | Starter Rly | |
| 34 | Mikrorelais | AC Kupplung Rly | |
| 35 | Mikrorelais | Kraftstoffpumpe Rly | |
| 36 | Mini-Relais | Kabine Htr 3 Rly (nur Diesel) | |
| 38 | Mini-Relais | Kabine Htr 2 Rly (nur Diesel) | |
| 39 | Mini-Relais | HLK-Gebläse Rly | |
| 40 | Mini-Relais | ASD Rly |
ad vertisements
Stromverteilungszentrum (2008)
Zuordnung der Sicherungen im Power Distribution Center (2008)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 50 Ampere Grün | PTC-Heizung 1 (nur Diesel) | |
| 2 | 40 Ampere Grün | HID-Scheinwerfer | |
| 3 | 50 Ampere Grün | PTC-Heizung 2 (nur Diesel) | |
| 4 | 30 Ampere Rosa | Steckdosen | |
| 5 | 50 Ampere Rot | PTC-Heizung 3 (nur Diesel) | |
| 6 | 30 Ampere Rosa | Zigarettenanzünder, Trail Tow Batt | |
| 7 | 40 Ampere Grün | Elektrische Heckklappe (nur Commander) | |
| 8 | 40 Ampere Grün | Anlasser, JB Power | |
| 9 | — | Schonen | |
| 10 | — | Schonen | |
| 11 | 40 Ampere Grün | HLK-Gebläse | |
| 12 | 30 Ampere Rosa | Heckscheibenwischer, Ign R/O | |
| 13 | 40 Ampere Grün | Heckscheibenheizung (EBL)/beheizter Spiegel | |
| 14 | 30 Ampere Rosa | HVAC hinten (falls vorhanden) | |
| fünfzehn | — | Schonen | |
| 16 | 50 Ampere Rot | ASD | |
| 17 | 30 Ampere Rosa | ABS-Pumpe | |
| 18 | 40 Ampere Grün | Zubehörverzögerung, Sitze | |
| 19 | 40 Ampere Grün | JB-Power | |
| 20 | — | Schonen | |
| 21 | 20 Ampere Gelb | Benzinpumpe | |
| 22 | 20 Ampere Gelb | TCM, A/C-Kupplung | |
| 23 | 25 Ampere natürlich | Wechselrichter | |
| 24 | 20 Ampere Gelb | Sitzheizung hinten | |
| 25 | 20 Ampere Gelb | Endantriebssteuermodul (FDCM) | |
| 26 | 15 Ampere Blau | Bremsleuchten | |
| 27 | 20 Ampere Gelb | HD-Waschmaschine (falls vorhanden) | |
| 28 | 30 Ampere Grün | ABS-Ventile | |
| 29 | 20 Ampere Gelb | PCM Batt (nur Benzin) | |
| 30 | — | Schonen | |
| 31 | — | Schonen | |
| 32 | 15 Ampere Blau | Antriebsstrang-Steuermodul (nur Diesel) | |
| 33 | 20 Ampere Gelb | Steuermodul Achsantrieb (FDCM) E-Diff | |
| 34 | — | Schonen | |
| 35 | 20 Ampere Gelb | Trail-Tow-Mod (nur BUX) | |
| 36 | — | Schonen | |
| 37 | 20 Ampere Gelb | Zündschloss | |
| 38 | 20 Ampere Gelb | HID Links | |
| 39 | 20 Ampere Gelb | HID Richtig | |
| 40 | 25 Ampere natürlich | Controller der nächsten Generation (NGC), Injektoren | |
| 41 | — | Schonen | |
| 42 | — | Schonen | |
| 43 | 25 Ampere natürlich | Spulen, Aktoren | |
| 44 | — | Schonen | |
| Relais | |||
| R1 | Nicht benutzt | ||
| R2 | Diesel: PTC (№3) | ||
| R3 | Getriebesteuerung | ||
| R4 | Scheinwerferwaschanlage | ||
| R5 | HID-Scheinwerfer | ||
| R6 | Diesel: PTC (№1) | ||
| R7 | Diesel: PTC (№2) | ||
| R8 | Zündung (Lauf/Start) | ||
| R9 | Klimakompressorkupplung | ||
| R10 | Benzinpumpe | ||
| R11 | Anlasser | ||
| R12 | Gebläsemotor | ||
| R13 | Automatische Abschaltung |
ad vertisements
Integriertes Leistungsmodul (2007, 2008)
Belegung der Sicherungen im Integrated Power Module (2007, 2008)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 8 | 10 Ampere Rot | Lt Park Lampen | |
| 9 | 10 Ampere Rot | Trailer-Tow Park Lampen | |
| 10 | 10 Ampere Rot | Rt Park Lampen | |
| 12 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #4 | |
| 13 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #2 | |
| 14 | 20 Ampere Gelb | Einstellbares Pedal | |
| fünfzehn | 20 Ampere Gelb | Ft Nebelscheinwerfer | |
| 16 | 20 Ampere Gelb | Horn | |
| 17 | 20 Ampere Gelb | Heckscheibenwischer | |
| 18 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #1 | |
| 19 | 20 Ampere Gelb | Lt Trailer-Tow Stop/ Turn | |
| 20 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #3 | |
| 21 | 20 Ampere Gelb | Rt Trailer-Tow Stop/ Turn | |
| 22 | 30 Ampere Rosa | Endantriebssteuermodul (FDCM) MOD | |
| 23 | 50 Ampere Rot | Kühlerlüfter | |
| 27 | 15 Ampere Blau | Zündung aus Zug (IOD) #1 | |
| 28 | 20 Ampere Gelb | Zündung aus Zug (IOD) #2 | |
| 29 | 10 Ampere Rot | Insassenrückhalteregler (ORC) R/S | |
| 30 | 10 Ampere Rot | Insassenrückhalteregler (ORC) R/O | |
| Relais | |||
| R1 | Wischer (Ein/Aus) | ||
| R2 | Wischer (Hoch/Niedrig) | ||
| R3 | Horn | ||
| R4 | Nebelschlußleuchte | ||
| R5 | Anhängerschlepp (Linkskurve) | ||
| R6 | Anhängerschlepp (rechts abbiegen) | ||
| R7 | Parklampe | ||
| R11 | Kühlerlüfter (hohe Geschwindigkeit) | ||
| R24 | Kühlerlüfter (niedrige Geschwindigkeit) | ||
| R25 | Nebelscheinwerfer | ||
| R26 | Einstellbare Pedale |
2009, 2010
ad vertisements
Passagierabteil
Belegung der Innenraumsicherungen (2009, 2010)
| Hohlraum | Verstärker/Farbe | Beschreibung |
|---|---|---|
| 1 | 30 Ampere Grün | Audioverstärker (B+) |
| 2 | 15 Ampere Blau | Schiebedach (B+) |
| 3 | 10 Ampere Rot | Htd-Spiegel (EBL) |
| 4 | 20 Ampere Gelb | Rr Pwr Out (B+) |
| 5 | 10 Ampere Rot | Rr HVAC (R/O) (nur Commander) |
| 6 | Ersatz (B+) | |
| 7 | 20 Ampere Gelb | Türschlösser (B+) |
| 8 | Ersatz (B+) | |
| 9 | 20 Ampere Gelb | Pwr-Ausgang (B+) |
| 10 | 10 Ampere Rot | Steuergerät Achsantrieb (FDCM), Heizungslüftung/Klimaanlage (HVAC), Schalter für Sitzheizung hinten, O/H, Heizungslüftung/Klimaanlage (HVAC), Einparkhilfe hinten |
| 11 | Ersatz (B+) | |
| 12 | 10 Ampere Rot | Türmods, O/H Lampen, IP Courtesy Lampen, Handschuhfachlampe (B+) |
| 13 | 10 Ampere Rot | Automatisches Löschen (R/A) |
| 14 | 20 Ampere Gelb | Zigarre Ltr (R/A) |
| fünfzehn | 10 Ampere Rot | Reifendruck-Transponder (R/O) |
| 16 | 10 Ampere Rot | Obere & untere Schalterbank, Diag. Anschluss, Cluster (B+) |
| 17 | 15 Ampere Blau | Flipperglas (B+) |
| 19 | Ersatz (R/S) | |
| 20 | 10 Ampere Rot | Lenksäulensteuermodul (SCCM), Cluster (R/S), BUX Trailer Tow |
| 21 | Ersatz (Zusatzverzögerung) | |
| 22 | 15 Ampere Blau | Heckscheibenwischer (B+) |
| 24 | 10 Ampere Rot | Power Distribution Center (PDC) Relais, Powertrain Control Module, A580 (R/S) |
| 25 | 10 Ampere Rot | Schalteinheit (BTSI), Trans. Gehäuseschalter, ESP/ABS, Anhänger-Schwingungsdämpfungsrelais |
| CB1 | 20 Ampere-Leistungsschalter | Wischer |
| CB2 | 20 Ampere-Leistungsschalter | Elektrischer Sitz, Sitzheizungsmodul |
| CB3 | 20 Ampere-Leistungsschalter | Fensterheber, Türschloss, Spiegelschalter |
| Relais | ||
| K1 | – | |
| K2 | Steckdose | |
| K3 | – | |
| K4 | Heckscheibenheizung | |
| K5 | Lauf/Zubehör | |
| K6 | Lauf | |
| K7 | Laufzeit/Zubehörverzögerung | |
| K8 | Bremslichtsperre | |
| K9 | – | |
| K10 | – | |
| K11 | Klappglas | |
| K12 | Übertragung | |
| K13 | Türschloss | |
| K14 | Fahrertür entriegeln | |
| K15 | Beifahrertür entriegeln | |
| K16 | Heckscheibenwischer |
ad vertisements
Stromverteilungszentrum
Zuordnung der Sicherungen im Power Distribution Center (2009, 2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | 50 Ampere Rot | PTC-Heizung 1 (nur Diesel) | |
| 2 | 40 Ampere Grün | HID-Scheinwerfer | |
| 3 | 50 Ampere Rot | PTC-Heizung 2 (nur Diesel) | |
| 4 | 30 Ampere Rosa | Steckdosen | |
| 5 | 50 Ampere Rot | PTC-Heizung 3 (nur Diesel) | |
| 6 | 30 Ampere Rosa | Zigarettenanzünder, Trail Tow Batt | |
| 7 | 40 Ampere Grün | Elektrische Heckklappe (nur Commander) | |
| 8 | 40 Ampere Grün | Anlasser, JB Power | |
| 9 | 20 Ampere Blau | Elektrische Fensterheber vorne | |
| 10 | — | Schonen | |
| 11 | 40 Ampere Grün | HLK-Gebläse | |
| 12 | 30 Ampere Rosa | Heckscheibenwischer, Ign R/O | |
| 13 | 40 Ampere Grün | Heckscheibenheizung (EBL)/beheizter Spiegel | |
| 14 | 30 Ampere Rosa | HVAC hinten (falls vorhanden) | |
| fünfzehn | — | Schonen | |
| 16 | 50 Ampere Rot | ASD | |
| 17 | 30 Ampere Rosa | ABS-Pumpe | |
| 18 | 40 Ampere Grün | Zubehörverzögerung, Sitze | |
| 19 | 40 Ampere Grün | JB-Power | |
| 20 | 30 Ampere Rosa | Scheibenwischermotor | |
| 21 | 20 Ampere Gelb | Benzinpumpe | |
| 22 | 20 Ampere Gelb | TCM, A/C-Kupplung | |
| 23 | 25 Ampere natürlich | Wechselrichter | |
| 24 | 20 Ampere Gelb | Sitzheizung hinten | |
| 25 | 20 Ampere Gelb | Endantriebssteuermodul (FDCM) | |
| 26 | 15 Ampere Blau | Bremsleuchten | |
| 27 | 20 Ampere Gelb | HD Washer (falls vorhanden) (nur Export) | |
| 28 | 30 Ampere Grün | ABS-Ventile | |
| 29 | 20 Ampere Gelb | PCM Batt (nur Benzin) | |
| 30 | — | Schonen | |
| 31 | — | Schonen | |
| 32 | 15 Ampere Blau | Antriebsstrang-Steuermodul (nur Diesel) | |
| 33 | 20 Ampere Gelb | Steuermodul Achsantrieb (FDCM) E-Diff | |
| 34 | — | Schonen | |
| 35 | 20 Ampere Gelb | Trail-Tow-Mod (nur Export) | |
| 36 | — | Schonen | |
| 37 | 20 Ampere Gelb | Zündschloss | |
| 38 | 20 Ampere Gelb | HID Links | |
| 39 | 20 Ampere Gelb | HID Richtig | |
| 40 | 25 Ampere natürlich | Controller der nächsten Generation (NGC), Injektoren | |
| 41 | 20 Ampere Gelb | Subwoofer (nur SRT) | |
| 42 | — | Schonen | |
| 43 | 25 Ampere natürlich | Spulen, Aktoren | |
| 44 | — | Schonen | |
| Relais | |||
| R1 | – | ||
| R2 | Diesel: PTC (№3) | ||
| R3 | Getriebesteuerung | ||
| R4 | Scheinwerferwaschanlage | ||
| R5 | HID-Scheinwerfer | ||
| R6 | Diesel: PTC (№1) | ||
| R7 | Diesel: PTC (№2) | ||
| R8 | Zündung (Lauf/Start) | ||
| R9 | Klimakompressorkupplung | ||
| R10 | Benzinpumpe | ||
| R11 | Anlasser | ||
| R12 | Gebläsemotor | ||
| R13 | Automatische Abschaltung |
ad vertisements
Integriertes Leistungsmodul
Belegung der Sicherungen im Integrated Power Module (2009, 2010)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 8 | 10 Ampere Rot | Lt Park Lampen | |
| 9 | 10 Ampere Rot | Trailer-Tow Park Lampen | |
| 10 | 10 Ampere Rot | Rt Park Lampen | |
| 12 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #4 | |
| 13 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #2 | |
| 14 | 20 Ampere Gelb | Einstellbares Pedal | |
| fünfzehn | 20 Ampere Gelb | Ft Nebelscheinwerfer | |
| 16 | 20 Ampere Gelb | Horn | |
| 17 | 20 Ampere Gelb | Nebelschlussleuchten (nur Export) | |
| 18 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #1 | |
| 19 | 20 Ampere Gelb | Lt Trailer-Tow Stop/ Turn | |
| 20 | 20 Ampere Gelb | Frontsteuermodul (FCM) Batt #3 | |
| 21 | 20 Ampere Gelb | Rt Trailer-Tow Stop/ Turn | |
| 22 | 30 Ampere Rosa | Endantriebssteuermodul (FDCM) MOD | |
| 23 | 50 Ampere Rot | Kühlerlüfter | |
| 27 | 15 Ampere Blau | Zündung aus Zug (IOD) #1 | |
| 28 | 20 Ampere Gelb | Zündung aus Zug (IOD) #2 | |
| 29 | 10 Ampere Rot | Insassenrückhalteregler (ORC) R/S | |
| 30 | 10 Ampere Rot | Insassenrückhalteregler (ORC) R/O | |
| Relais | |||
| R1 | Wischer (Ein/Aus) | ||
| R2 | Wischer (Hoch/Niedrig) | ||
| R3 | Horn | ||
| R4 | Nebelschlußleuchte | ||
| R5 | Anhängerschlepp (Linkskurve) | ||
| R6 | Anhängerschlepp (rechts abbiegen) | ||
| R7 | Parklampe | ||
| R11 | Kühlerlüfter (hohe Geschwindigkeit) | ||
| R24 | Kühlerlüfter (niedrige Geschwindigkeit) | ||
| R25 | Nebelscheinwerfer | ||
| R26 | Einstellbare Pedale |
