In diesem Artikel betrachten wir den Jeep Wrangler (TJ) der zweiten Generation, der von 1997 bis 2006 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Jeep Wrangler 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006 , informieren Sie sich über die Lage der Sicherungstafeln im Fahrzeuginnenraum und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
Sicherungsanordnung Jeep Wrangler 1997-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) im Jeep Wrangler sind die Sicherungen #18 oder #19 im Sicherungskasten im Fahrgastraum und #17 im Motorraum (2003-2006).
Passagierabteil

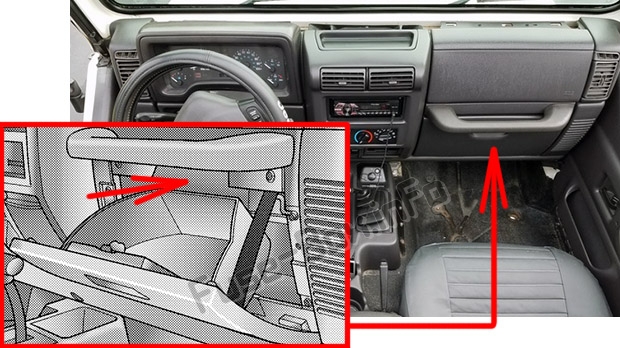

Die Sicherungstafel befindet sich hinter dem Handschuhfach.
Motorraum

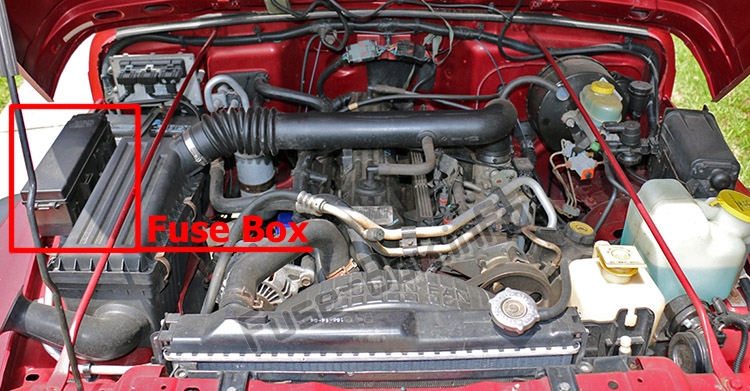

Ihr Fahrzeug ist mit einer Stromverteilungszentrale im Motorraum in der Nähe der Batterie ausgestattet.
Dieses Power Center enthält steckbare „Cartridge“-Sicherungen, ISO-Relais und Mini-(Mikro-)Sicherungen. Ein Etikett in der Verriegelungsabdeckung des Centers kennzeichnet jede Komponente, um sie bei Bedarf leicht austauschen zu können. Patronen- und Mini-(Mikro-)Sicherungen sind bei Ihrem autorisierten Händler erhältlich.
ad vertisements
Passagierabteil
Belegung der Innenraumsicherungen
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 20 | Scheinwerferschalter (Multifunktionsschalter), Sentry Key Wegfahrsperrenmodul |
| 2 | 20 | Bremslichtschalter |
| 3 | 10 / 20 | 1997-1998: Nebelscheinwerferrelais №1 (20A);
1999-2002: „PRNDL“-Lampe, Nebelscheinwerferschalter, Radio, Schalter für Heckscheibenheizung (Hardtop), Klimaanlagen-Heizung, Schalter für Heckscheibenwischer/-waschanlage (Hardtop), Kombiinstrument, Nebelschlusslichtschalter, Scheinwerfer Schalter (10A) 2003-2006: Subwoofer, Radiodrossel und Relais (20A) |
| 4 | 10 | Schalter Fahrertür angelehnt, Schalter Beifahrertür angelehnt, Nebelscheinwerferrelais №1, Nebelscheinwerferrelais №2, Nebelschlusslichtrelais |
| 5 | 10 | Airbag-Steuermodul |
| 6 | 20 | Heckscheibenwischermotor (Hardtop), Heckscheibenwischer-/Waschanlagenschalter (Hardtop) |
| 7 | 10 | Park-/Neutralstellungsschalter (PNP) (Automatikgetriebe), Rückfahrscheinwerferschalter (Schaltgetriebe), Steuergerät Antiblockierbremse (ABS), Klimakompressorkupplungsrelais, Heckscheibenheizungsrelais, ABS-Relais |
| 8 | 10 / 20 | 1997-1998: A/C-Heizungssteuerung (20A);
1999-2006: Klimaanlagen-Heizungssteuerung, HVAC-Einheit, Gebläsemotorrelais, Blendenklappen-Aktor (10A) |
| 9 | 10 | Airbagsteuermodul, Beifahrerairbag Ein/Aus-Schalter |
| 10 | 10 | Magnetventil für Bremsschaltsperre, Kombiinstrument, Kompass/Temperaturspiegel |
| 11 | 10 | 1997-1998: Tagfahrlichtmodul, Drehmomentwandler-Kupplungsmagnet, Arbeitszyklus-EVAP/Spülmagnet, Klimakompressor-Kupplungsrelais, Wegfahrsperrenmodul, EVAP-Leckerkennungspumpe, Antriebsstrang-Steuerungsmudel, automatisches Abschaltrelais, Kraftstoffpumpenrelais, Heckscheibe Entnebelungsrelais;
1999-2006: Tagfahrlichtmodul, Drehmomentwandler-Kupplungsmagnet, Arbeitszyklus-EVAP/Spülmagnet, Klimakompressor-Kupplungsrelais |
| 12 | 10 | 1997-1998: „PRNDL“-Lampe, Nebelscheinwerferschalter, Radio, Schalter für Heckscheibenheizung (Hardtop), Klimaanlagen-Heizung, Schalter für Heckwischer/Waschanlage (Hardtop), Kombiinstrument, Nebelschlusslichtschalter;
1999-2006: Sentry Key Wegfahrsperrenmodul, Kraftstoffpumpenrelais, Relais für automatische Abschaltung, Antriebsstrangsteuermodul, Lambdasondenrelais nachgeschalteter Heizung, Lambdasonde vorgeschaltetes Heizungsrelais |
| 13 | 10 | Blinker/Warnblinkschalter (Multifunktionsschalter), Beifahrerairbag-Ein/Aus-Schalter (’97-’98) |
| 14 | 10 / 20 / 25 | 1997-1999: Scheibenwischerschalter, Scheibenwischermotor (20A);
2000-2002: Scheibenwischerschalter, Scheibenwischermotor (25A); 2003-2006: Funk (10A) |
| fünfzehn | 10 | 1997-2002: Rundfunk;
2003-2006: Schalter für Heckscheibenheizung (Hardtop) |
| 16 | 10 | Scheinwerfer-Nivellierungsmotor, Scheinwerfer-Nivellierungsschalter, Nebelschlussleuchten-Relais |
| 17 | 10 / 25 | 1997-2002: Schalter für Heckscheibenheizung (Hardtop) (10A);
2003-2006: Scheibenwischermotor, Scheibenwischerschalter (Multifunktionsschalter) (25A) |
| 18 | 15 / 20 | 1997-2002: Ungeschaltete Hilfsenergie (15A);
2003-2006: Zigarettenanzünder/Steckdose, geschaltete Hilfsenergie (20A) |
| 19 | 20 | 1997-2002: Zigarettenanzünder/Steckdose, geschaltete Hilfsenergie;
2003-2006: Ersatz |
| 20 | 20 | Motorstarterrelais, Kupplungspedal-Positionsschalter (Schaltgetriebe) |
ad vertisements
Motorraum
1997-1998

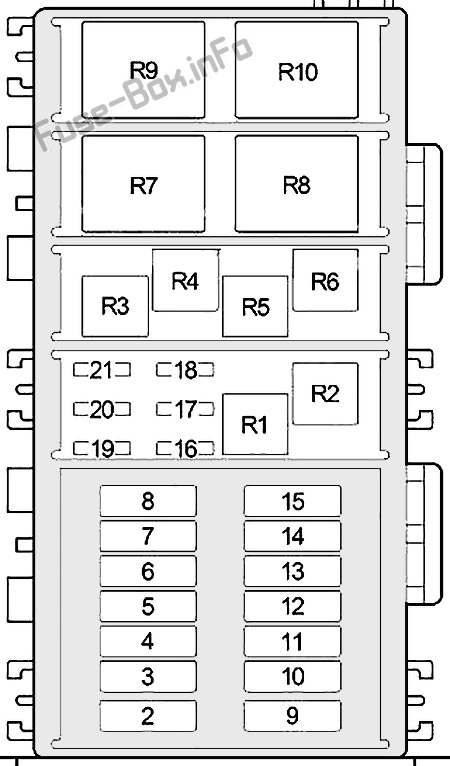

Zuordnung der Sicherungen im Motorraum (1997-1998)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 2 | 40 | Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“, „20“), Motorstarterrelais, Kupplungspedal-Positionsschalter (Schaltgetriebe) |
| 3 | 30 | Zündschalter (Zigarrenanzünder/Zubehörrelais, Sicherung (Fahrgastraum): „9“, „10“, „11“, „13“, „14“, „15“) |
| 4 | 40 | Sicherungsblock Fahrgastraum: „1“, „2“, „3“ |
| 5 | 40 | Zigarettenanzünder/Zubehörrelais (Sicherungsblock Fahrgastraum: „18“, „19“) |
| 6 | 30 | Automatisches Abschaltrelais, Antriebsstrang-Steuermodul |
| 7 | – | Nicht benutzt |
| 8 | – | Nicht benutzt |
| 9 | 20 | Blinker / Warnblinkschalter |
| 10 | 30 | Scheinwerferschalter |
| 11 | 40 | Gebläsemotorrelais |
| 12 | – | Nicht benutzt |
| 13 | 30 | ABS-Relais |
| 14 | 40 | ABS Pumpenmotorrelais |
| fünfzehn | 40 | Relais Heckscheibenheizung |
| 16 | 20 | Kraftstoffpumpenrelais |
| 17 | 10 | Kuppellampe, Kombiinstrument, Datenverbindungsanschluss, Radio, Innenleuchte, Motorhaubenlampe, Soundbar Kuppellampe |
| 18 | 10 | ABS Pumpenmotorrelais |
| 19 | 10 | Klimakompressor-Kupplungsrelais |
| 20 | 20 | Horn Relais |
| 21 | 20 | Zündspule, Einspritzdüse, Sauerstoffsensor |
| Relais | ||
| R1 | Benzinpumpe | |
| R2 | Nicht benutzt | |
| R3 | Automatisches Herunterfahren | |
| R4 | Klimakompressorkupplung | |
| R5 | Horn | |
| R6 | Abs | |
| R7 | Nicht benutzt | |
| R8 | ABS-Pumpenmotor | |
| R9 | Motorstarter | |
| R10 | Heckscheibenheizung |
ad vertisements
1999

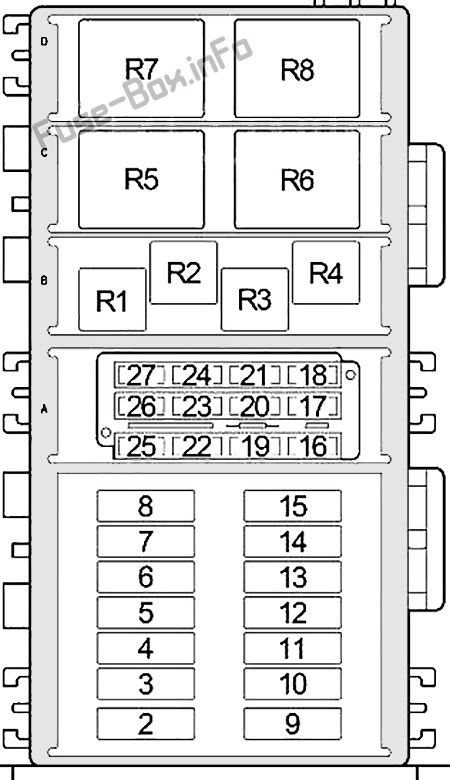

Belegung der Sicherungen im Motorraum (1999)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 2 | 40 | Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“), Motorstarterrelais |
| 3 | 30 | Zündschalter (Zigarrenanzünder/Zubehörrelais, Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „20“) |
| 4 | 40 | Sicherung (Fahrgastraum): „1“, „2“ |
| 5 | 40 | Zigarettenanzünder/Zubehörrelais (Sicherung (Fahrgastraum): „19“, „18“) |
| 6 | 30 | Automatisches Abschaltrelais, Antriebsstrang-Steuermodul |
| 7 | – | Nicht benutzt |
| 8 | – | Nicht benutzt |
| 9 | 20 | Blinker / Warnblinkschalter |
| 10 | 30 | Scheinwerferschalter |
| 11 | 40 | HVAC-Einheit |
| 12 | – | Nicht benutzt |
| 13 | 30 | ABS-Relais |
| 14 | 40 | ABS Pumpenmotorrelais |
| fünfzehn | 40 | Relais Heckscheibenheizung |
| 16 | 10 | Klimakompressor-Kupplungsrelais |
| 17 | 20 | Horn Relais |
| 18 | 20 | Einspritzdüse, Zündspule (2,5 L) |
| 19 | 20 | Kraftstoffpumpenrelais |
| 20 | 10 | Motorhaubenleuchte, Innenleuchte links, Innenleuchte rechts, Radio, Datenverbindungsanschluss, Dome-Lampe (Hardtop), Soundbar-Dome-Lampe (4-Lautsprecher-System), |
| 21 | 10 | ABS Pumpenmotorrelais |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | 20 | Nebelscheinwerferrelais Nr. 1 |
| 26 | – | Nicht benutzt |
| 27 | 10 | Lecksuchpumpe, Sauerstoffsensor |
| Relais | ||
| R1 | Automatisches Herunterfahren | |
| R2 | Klimakompressorkupplung | |
| R3 | Horn | |
| R4 | Benzinpumpe | |
| R5 | Abs | |
| R6 | ABS-Pumpenmotor | |
| R7 | Motorstarter | |
| R8 | Heckscheibenheizung |
2000-2006
ad vertisements

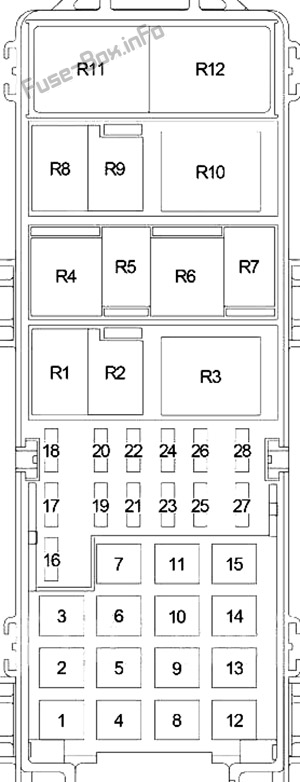

Belegung der Sicherungen im Motorraum (2000-2006)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | 40 | Gebläsemotorrelais (HEVAC) |
| 2 | 40 | Relais Heckscheibenheizung |
| 3 | 40 | Sicherung (Fahrgastraum): „1“, „2“, „3“ / Außenbeleuchtung |
| 4 | 40 | Hochgeschwindigkeits-Kühlerlüfter, Niedriggeschwindigkeits-Kühlerlüfter |
| 5 | 20 | 2000-2002: Nicht verwendet; 2003-2006: Getriebesteuerrelais |
| 6 | 30 / 40 | 2000-2001: ABS-Pumpenmotorrelais (40A);
2002: Motorstarterrelais, Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“) (40A); 2003-2006: Motorstarterrelais, Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“) (30A) |
| 7 | 20 / 30 | 2000-2001: ABS-Relais (30A);
2002: Multifunktionsschalter (20A); 2003-2006: Nicht verwendet |
| 8 | 40 | 2000-2001: Motorstarterrelais, Zündschalter (Sicherung (Fahrgastraum): „5“, „6“, „7“, „8“);
2002-2006: ABS-Motor |
| 9 | 20 / 30 | 2000-2004: Automatisches Abschaltrelais, Antriebsstrangsteuermodul (30A);
2005-2006: Automatisches Abschaltrelais (ASD), Antriebsstrang-Steuermodul (20A) |
| 10 | 30 / 40 | 2000-2001: Scheinwerferschalter (30A);
2002-2006: HD/LP (40A) |
| 11 | 20 | Blinker / Warnblinkschalter / IOD-Speicher |
| 12 | 30 | ABS-Ventil |
| 13 | 40 | Zündschalter (Sicherung (Fahrgastraum): „17“, „18“, „19“) |
| 14 | 30 | 2000-2001: Zündschalter (Zigarrenanzünder/Zubehörrelais, Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „22“ ), Kupplungspedal-Positionsschalter (Schaltgetriebe);
2002: Zündschalter (Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „15“, „20“), Kupplungspedal-Positionsschalter (manuell Übertragung); 2003-2006: Nicht verwendet |
| fünfzehn | 40 / 50 | 2000-2001: Zigarettenanzünder/Zubehörrelais (Sicherung (Fahrgastraum): „19“), Sicherung (Fahrgastraum): „18“ (40A);
2002: Sicherung: „24“ (50A); 2003-2006: Sicherung: „26“ / IOD (50A) |
| 16 | 10 / 15 | 2000-2001: Sauerstoffsensor (10A);
2002-2004: Relais für nachgeschaltete Lambdasonde (15A); 2005-2006: Nicht verwendet |
| 17 | 20 | 2000-2001: Relais Lambdasonde nachgeschaltete Heizung, Relais Lambdasonde vorgeschaltete Heizung;
2003-2006: Steckdose |
| 18 | 20 | Horn Relais |
| 19 | 20 | Multifunktionsschalter (Nebelscheinwerfer) |
| 20 | fünfzehn | 2000-2002: Nicht verwendet;
2003-2006: Radio |
| 21 | 10 | Klimakompressor-Kupplungsrelais |
| 22 | 20 | 2000-2002: Nicht verwendet;
2003-2006: Zündschalter (Sicherung (Fahrgastraum): „9“, „10“, „11“, „12“, „13“, „14“, „22“), Kupplungspedal-Positionsschalter (Schaltgetriebe) |
| 23 | 20 | Kraftstoffpumpenrelais |
| 24 | 10 / 20 | 2000-2001: Nicht verwendet;
2002: Dome-Lampe, Kombiinstrument, Datenverbindungsanschluss, Radio, Innenleuchte, Motorhaubenleuchte, Soundbar-Dome-Lampe (10A) 2003-2006: Rear Locker Relay (Offroad-Paket), Front Locker (Offroad-Paket) ( 20A) |
| 25 | 10 | 2000-2001: Kuppellampe, Kombiinstrument, Datenverbindungsanschluss, Radio, Innenlampe, Motorhaubenlampe, Soundbar Kuppellampe;
2002-2006: Nicht verwendet |
| 26 | 10 / 20 | 2000-2002: Zündspule, Einspritzventil (20A);
2003-2006: Kuppellampe, Kombiinstrument, Datenverbindungsanschluss, Achsverriegelungsschalter (Offroad-Paket), Innenbeleuchtung, Kompass-/Temperaturspiegel, Motorhaubenlampe (10A) |
| 27 | 20 | 2000-2002: Nicht verwendet;
2003-2006: Multifunktionsschalter |
| 28 | 10 / 20 | 2000-2001: ABS (10A);
Kupplungsüberbrückung 2003-2006: Automatisches Abschaltrelais, Zündspule, Einspritzdüse, Spulenkondensator (20A) |
| Relais | ||
| R1 | Automatisches Herunterfahren | |
| R2 | Klimakompressorkupplung | |
| R3 | 2000-2002: Nicht verwendet;
2003-2006: Getriebesteuerung |
|
| R4 | Motorstarter | |
| R5 | Abs | |
| R6 | 2000-2004: Nachgeschaltete Sauerstoffsensor-Heizung;
2005-2006: Nicht verwendet |
|
| R7 | 2000-2001: Vorgeschaltete Sauerstoffsensor-Heizung;
2002-2006: Nebelscheinwerfer |
|
| R8 | Horn | |
| R9 | Benzinpumpe | |
| R10 | Heckscheibenheizung | |
| R11 | 2003-2006: Front Locker (Offroad-Paket);
2005-2006: Hochgeschwindigkeits-Kühlerlüfter (2,4 L PowerTech) |
|
| R12 | 2000-2001: ABS;
2003-2006: Heckschließfach (Offroad-Paket); 2005-2006: Kühlerlüfter mit niedriger Drehzahl (2,4 L PowerTech) |
