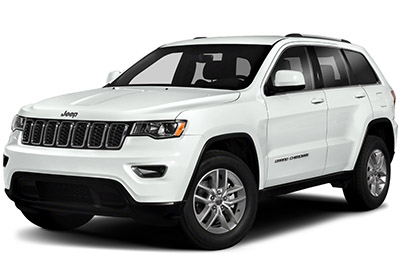

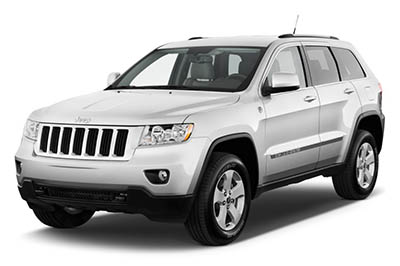

In diesem Artikel betrachten wir den Jeep Grand Cherokee (WK2) der vierten Generation, der von 2011 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Jeep Grand Cherokee 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 und 2019 , informieren Sie sich über die Lage der Sicherungsbleche im Fahrzeug und erfahren Sie mehr über die Belegung der einzelnen Sicherungen (Sicherungsplan).
der Inhalt
Sicherungsanordnung Jeep Grand Cherokee 2011-2019…
Sicherungen des Zigarettenanzünders (Steckdose) im Jeep Grand Cherokee:
2011-2013 – Sicherungen M6 (Zigarrenanzünder), M7 (Steckdose #2 (umschaltbar)) und M36 (Steckdose) im Motorraum-Sicherungskasten.
Seit 2014 – Sicherungen F90/F91 (Steckdose (Rücksitze) wählbar), F93 (Zigarrenanzünder) und F104 (Steckdosen (Instrumententafel/Mittelkonsole/Heckgepäck – falls vorhanden)) im Motorraum-Sicherungskasten.

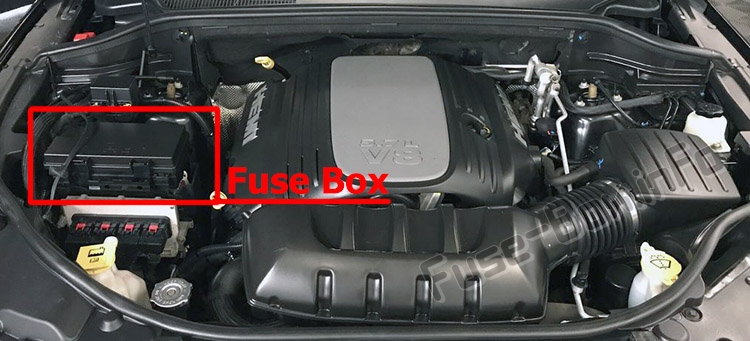

Lage des Sicherungskastens
Das Totally Integrated Power Module befindet sich im Motorraum.
Dieses Zentrum enthält Patronensicherungen und Minisicherungen. Eine Beschreibung jeder Sicherung und jedes Bauteils kann auf der Innenabdeckung eingestanzt sein, andernfalls ist die Kavitätsnummer jeder Sicherung auf der Innenabdeckung eingestanzt, die der folgenden Tabelle entspricht.
Sicherungskastendiagramme

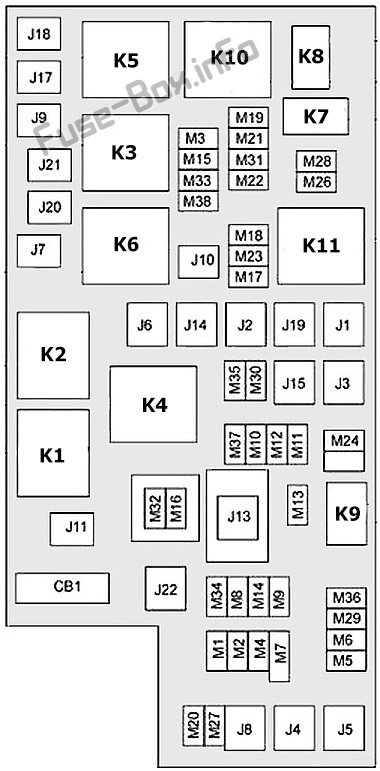

2011, 2012, 2013
ad vertisements
Zuordnung der Sicherungen (2011, 2012, 2013)
| Hohlraum | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| J01 | 40 Ampere Grün | Luftfederung | |
| J02 | 30 Ampere Rosa | Elektrisches Heckklappenmodul | |
| J03 | 30 Ampere Rosa | Anhängerschlepp | |
| J04 | 25 Ampere natürlich | Fahrertürknoten | |
| J05 | 25 Ampere natürlich | Beifahrertürknoten | |
| J06 | 40 Ampere Grün | Antiblockierpumpe/Stabilitätskontrollsystem | |
| J07 | 30 Ampere Rosa | Antiblockierventil / Stabilitätskontrollsystem | |
| J08 | 40 Ampere Grün | Energiesitz | |
| J09 | 30 Ampere Rosa | E-Bremse | |
| J10 | 30 Ampere Rosa | Scheinwerferwaschrelaiskontakt | |
| J11 | 30 Ampere Rosa | Antriebsstrangsteuermodul | |
| J12 | 30 Ampere Rosa | Heckentfroster | |
| J13 | 60 Ampere Gelb | Hauptzündungsabzug (IOD) | |
| J14 | 20 Ampere Blau | Anhängerkupplungslampen/Standlampen | |
| J15 | 40 Ampere Grün | Ventilator/Gebläse in der vorderen Kabine | |
| J17 | 40 Ampere Grün | Magnetschalter Anlasser | |
| J18 | 20 Ampere Blau | Antriebsstrang-Steuermodul/Antriebsstrang-Steuermodul Übertragungsbereich | |
| J19 | 60 Ampere Gelb | Kühlerlüftermotor HI/Kühlerlüftermotor niedrig | |
| J20 | 30 Ampere Rosa | Frontscheibenwischer | |
| J21 | 20 Ampere Blau | Steuerung der Front-/Heckwaschanlage | |
| J22 | 25 Ampere natürlich | Schiebedachmodul | |
| M1 | 15 Ampere Blau | Bremsleuchten | |
| M2 | 20 Ampere Gelb | Elektronisches Grenzschlupfdifferenzial/ Luftfederung | |
| M3 | 20 Ampere Gelb | Heckklappe/Kopfstütze | |
| M5 | 25 Ampere natürlich | 115V Wechselstrom Wechselrichter | |
| M6 | 20 Ampere Gelb | Feuerzeug | |
| M7 | 20 Ampere Gelb | Steckdose #2 (umschaltbar) | |
| M8 | 20 Ampere Gelb | Beheizter Vordersitz und Lenkrad | |
| M9 | 20 Ampere Gelb | Sitzheizung hinten | |
| M10 | 15 Ampere Blau | Video-/Universal-Garagentoröffner | |
| M11 | 10 Ampere Rot | Heizung, Lüftung und Klimaanlage (Klimaanlage) | |
| M12 | 30 Ampere Grün | Radio/Verstärker | |
| M13 | 20 Ampere Gelb | Kombiinstrument | |
| M14 | 20 Ampere Gelb | Rückfahrkamera -falls vorhanden | |
| M15 | 20 Ampere Gelb | Elektrische Sitzmodule/ Adaptive Geschwindigkeitsregelung/ Audiotelematik/ Tagfahrlichtrelais/ Luftfederungsmodul/ Kombiinstrument | |
| M16 | 10 Ampere Rot | Insassenrückhalteregler | |
| M18 | 15 Ampere Blau | Bremsleuchte | |
| M19 | 25 Ampere natürlich | Abschaltautomatik 1 und 2 | |
| M20 | 15 Ampere Blau | Kombiinstrument | |
| M21 | 20 Ampere Gelb | Automatische Abschaltung 3 | |
| M22 | 10 Ampere Rot | Hörner (tief/hoch) – rechts | |
| M23 | 10 Ampere Rot | Hörner (tief/hoch) -Links | |
| M24 | 25 Ampere natürlich | Heckscheibenwischer | |
| M25 | 20 Ampere Gelb | Motorleistung Kraftstoffpumpe/Dieselpumpe (nur Export) | |
| M26 | 10 Ampere Rot | Fahrertürschalterbank | |
| M27 | 10 Ampere Rot | Zündschalter/Wireless-Steuermodul/Schlüsselloses Zugangsmodul | |
| M28 | 15 Ampere Blau | Antriebsstrangsteuerung/Getriebesteuerung | |
| M29 | 10 Ampere Rot | Reifendrucküberwachung – falls vorhanden | |
| M30 | 15 Ampere Blau | J1962 Diag-Anschluss | |
| M31 | 20 Ampere Gelb | Rückfahrleuchten | |
| M32 | 10 Ampere Rot | Insassenrückhalteregler | |
| M33 | 10 Ampere Rot | Antriebsstrangsteuerung/Getriebesteuerung | |
| M34 | 10 Ampere Rot | Parkassistenzmodul/Klimasystemmodul/Infrarotsensor/Kompassmodul | |
| M35 | 15 Ampere Blau | Standlicht hinten links | |
| M36 | 20 Ampere Gelb | Steckdose | |
| M37 | 10 Ampere Rot | Modul Antiblockierbremsen/ Stabilitätskontrollsystem | |
| M38 | 25 Ampere natürlich | Alle Türschloss & Entriegeln | |
| CB1 | 25 Ampere Leistungsschalter | Power Windows, Power Vent Fenster | |
| Relais | |||
| K1 | Zündung (Betrieb/Zubehör) | ||
| K2 | Zündung (Lauf) | ||
| K3 | Anlasser | ||
| K4 | Zündung (Run-Start) | ||
| K5 | Antriebsstrangsteuermodul (PCM) / Getriebesteuermodul (TCM) | ||
| K6 | Anhängerkupplungslampen/Standlampen | ||
| K7 | Kraftstoffpumpe (Diesel) | ||
| K8 | Nicht benutzt | ||
| K9 | Elektrische Hintergrundbeleuchtung (EBL) | ||
| K10 | Automatisches Herunterfahren (ASD) | ||
| K11 | Kühlerlüfter (niedrige Geschwindigkeit) |

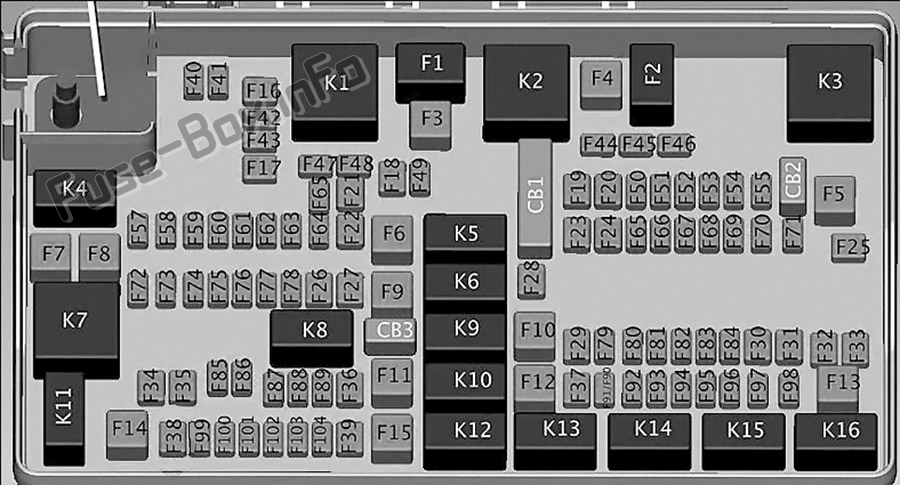

2014
ad vertisements
Belegung der Sicherungen (2014)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F03 | 60 Ampere Gelb | Rad-Fan | |
| F05 | 40 Ampere Grün | Kompressor für Luftfederung – falls vorhanden | |
| F06 | 40 Ampere Grün | Antiblockierbremsen/Elektronische Stabilitätsregelpumpe | |
| F07 | 40 Ampere Grün | Anlasser-Magnetventil | |
| F08 | 40 Ampere Grün | Emissionssensoren (nur Dieselmotor) | |
| F09 | 40 Ampere Grün | Dieselkraftstoffheizung (nur Dieselmotor) | |
| F10 | 40 Ampere Grün | Karosseriesteuerung / Außenbeleuchtung #2 | |
| F11 | 30 Ampere Rosa | Elektrische Anhängerkupplung – falls vorhanden | |
| F12 | 40 Ampere Grün | Body Controller #3 / Innenbeleuchtung | |
| F13 | 40 Ampere Grün | Gebläsemotor vorne | |
| F14 | 40 Ampere Grün | Body Controller #4 / Power Locks | |
| F17 | 30 Ampere Rosa | Kopfstützenentriegelung – falls vorhanden | |
| F20 | 30 Ampere Rosa | Beifahrertürmodul | |
| F22 | 20 Ampere Blau | Motorsteuerungsmodul | |
| F23 | 30 Ampere Rosa | Körpersteuerung Nr. 1 | |
| F24 | 30 Ampere Rosa | Fahrertürmodul | |
| F25 | 30 Ampere Rosa | Scheibenwischer | |
| F26 | 30 Ampere Rosa | Antiblockierbremsen/Stabilitätssteuermodul/Ventile | |
| F28 | 20 Ampere Blau | Rückfahrscheinwerfer für Anhängerkupplung – falls vorhanden | |
| F29 | 20 Ampere Blau | Standlicht für Anhängerkupplung – falls vorhanden If | |
| F30 | 30 Ampere Rosa | Anhängerkupplungsaufnahme – falls vorhanden | |
| F32 | 30 Ampere Rosa | Antriebsstrangsteuermodul | |
| F34 | 30 Ampere Rosa | Schlupfdifferentialregelung | |
| F35 | 30 Ampere Rosa | Schiebedach – falls vorhanden | |
| F36 | 30 Ampere Rosa | Heckentfroster | |
| F37 | 30 Ampere Rosa | Heckgebläse – falls vorhanden | |
| F38 | 30 Ampere Rosa | Wechselrichter 115V AC – falls vorhanden | |
| F39 | 30 Ampere Rosa | Elektrische Heckklappe – falls vorhanden | |
| F40 | 10 Ampere Rot | Tagfahrlicht | |
| F42 | 20 Ampere Gelb | Horn | |
| F44 | 10 Ampere Rot | Diagnoseanschluss | |
| F46 | 10 Ampere Rot | Reifendrucküberwachung – falls vorhanden | |
| F49 | 10 Ampere Rot | Integrierter Zentralstapel / Klimasteuerung | |
| F50 | 20 Ampere Gelb | Steuergerät für Luftfederung – falls vorhanden | |
| F51 | 10 Ampere Rot | Zündknotenmodul / Schlüssellose Zündung / Lenksäulenschloss | |
| F52 | 5 Ampere Tan | Batteriesensor | |
| F53 | 20 Ampere Gelb | Anhängerkupplung – Linksabbieger/Bremslichter – falls vorhanden | |
| F56 | 15 Ampere Blau | Zusätzliche Inhalte (nur Dieselmotor) | |
| F57 | 15 Ampere Blau | Übertragung | |
| F59 | 10 Ampere Rot | Spülpumpe (nur Dieselmotor) | |
| F60 | 15 Ampere Blau | Getriebesteuermodul | |
| F62 | 10 Ampere Rot | Klimaanlage Kupplung | |
| F63 | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Diesel) | |
| F64 | 25 Ampere natürlich | Einspritzdüsen / Antriebsstrang | |
| F66 | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor | |
| F67 | 15 Ampere Blau | CD/DVD/Bluetooth-Freisprechmodul -falls vorhanden | |
| F68 | 20 Ampere Gelb | Heckscheibenwischermotor | |
| F70 | 20 Ampere Gelb | Kraftstoffpumpenmotor | |
| F71 | 30 Ampere Grün | Audio-Verstärker | |
| F73 | 15 Ampere Blau | HID-Scheinwerfer rechts | |
| F74 | 20 Ampere Gelb | Bremsunterdruckpumpe – falls vorhanden | |
| F76 | 10 Ampere Rot | Antiblockierbremsen/Elektronische Stabilitätskontrolle | |
| F77 | 10 Ampere Rot | Antriebsstrang-Steuermodul/Vorderachsen-Trennmodul | |
| F78 | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung – falls vorhanden | |
| F80 | 10 Ampere Rot | Universal Garagentoröffner / Kompass / Einbruchschutzmodul | |
| F81 | 20 Ampere Gelb | Anhängerkupplung rechts Abbiege-/Bremslichter | |
| F82 | 10 Ampere Rot | Steuermodul für Lenksäule/ Geschwindigkeitsregelung | |
| F83 | 10 Ampere Rot | Brennstofftür | |
| F84 | 15 Ampere Blau | Bank/Instrumenten-Cluster wechseln | |
| F85 | 10 Ampere Rot | Airbag-Modul | |
| F86 | 10 Ampere Rot | Airbag-Modul | |
| F87 | 10 Ampere Rot | Luftfederung – falls vorhanden / Anhängerkupplung / Lenksäulensteuermodul | |
| F88 | 15 Ampere Blau | Kombi-Instrumententafel | |
| F90/F91 | 20 Ampere Gelb | Steckdose (Rücksitze) wählbar | |
| F92 | 10 Ampere Rot | Konsolenleuchte hinten – falls vorhanden | |
| F93 | 20 Ampere Gelb | Feuerzeug | |
| F94 | 10 Ampere Rot | Schalt-/Verteilergetriebemodul | |
| F95 | 10 Ampere Rot | Rückfahrkamera / Parkassistent | |
| F96 | 10 Ampere Rot | Schalter für Rücksitzheizung/Ladegerät für Blitzlampe – falls vorhanden | |
| F97 | 25 Ampere natürlich | Beheizte Sitze hinten und beheizbares Lenkrad -falls vorhanden | |
| F98 | 25 Ampere natürlich | Sitzheizung vorn – falls vorhanden – | |
| F99 | 10 Ampere Rot | Modul Klimatisierung / Fahrerassistenzsysteme | |
| F100 | 10 Ampere Rot | Aktive Dämpfung – falls vorhanden | |
| F101 | 15 Ampere Blau | Elektrochromatischer Spiegel/intelligentes Fernlicht -falls vorhanden | |
| F103 | 10 Ampere Rot | Kabinenheizung (nur Dieselmotor) | |
| F104 | 20 Ampere Gelb | Steckdosen (Instrumententafel/Mittelkonsole) | |
| CB1 | 25 Ampere Leistungsschalter | Fensterheber, elektrisches Türschloss | |
| CB2 | 25 Ampere Leistungsschalter | Elektrischer Fahrersitz, Memory-Sitzmodul | |
| CB3 | 25 Ampere Leistungsschalter | Elektrischer Beifahrersitz | |
| Relais | |||
| K1 | Kühlerlüfter (niedrige Geschwindigkeit) | ||
| K2 | Kühlerlüfter (hohe Geschwindigkeit) | ||
| K3 | Luftfederung | ||
| K4 | Selektive katalytische Reduktion (SCR) | ||
| K5 | Automatische Abschaltung (Antriebsstrang-Steuermodul) | ||
| K6 | Zündung (Betrieb/Zubehör Nr.1) | ||
| K7 | Anlasser | ||
| K8 | Zündung (Lauf/Start) | ||
| K9 | Kraftstoffheizung (Nr.1); Luftpumpe (Nr. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zündung (Lauf/Nur Nr.2) | ||
| K13 | Rahmenheizung | ||
| K14 | Zündung (Betrieb/Zubehör Nr.2) | ||
| K15 | Zündung (Lauf/Nur Nr.1) | ||
| K16 | Gebläsemotor |
2015
ad vertisements
Belegung der Sicherungen (2015)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F03 | 60 Ampere Gelb | — | Kühlerlüfter |
| F05 | 40 Ampere Grün | — | Kompressor für Luftfederung – falls vorhanden |
| F06 | 40 Ampere Grün | — | Antiblockierbremse/Elektronische Stabilitätsregelpumpe |
| F07 | 40 Ampere Grün | — | Anlasser-Magnetventil |
| F08 | 20 Ampere Blau | — | Emissionssensoren (nur Dieselmotor) |
| F09 | 30 Ampere Rosa | — | Dieselkraftstoffheizung (nur Dieselmotor) |
| F10 | 40 Ampere Grün | — | Karosseriesteuerung / Außenbeleuchtung #2 |
| F11 | 30 Ampere Rosa | — | Elektrische Anhängerkupplung – falls vorhanden |
| F12 | 40 Ampere Grün | — | Body Controller #3 / Power Locks |
| F13 | 40 Ampere Grün | — | Gebläsemotor vorne |
| F14 | 40 Ampere Grün | — | Karosseriesteuerung #4 / Innenbeleuchtung #2 |
| F17 | 30 Ampere Rosa | — | Scheinwerferwaschanlage – falls vorhanden |
| F19 | 20 Ampere Blau | — | Kopfstützen-Magnetventil – falls vorhanden |
| F20 | 30 Ampere Rosa | — | Beifahrertürmodul |
| F22 | 20 Ampere Blau | — | Motorsteuerungsmodul |
| F23 | 30 Ampere Rosa | — | Innenbeleuchtung #1 |
| F24 | 30 Ampere Rosa | — | Fahrertürmodul |
| F25 | 30 Ampere Rosa | — | Scheibenwischer |
| F26 | 30 Ampere Rosa | — | Antiblockierbremsen/Stabilitätssteuermodul/Ventile |
| F28 | 20 Ampere Blau | — | Rückfahrscheinwerfer für Anhängerkupplung – falls vorhanden |
| F29 | 20 Ampere Blau | — | Standlicht für Anhängerkupplung – falls vorhanden If |
| F30 | 30 Ampere Rosa | — | Anhängerkupplungsaufnahme – falls vorhanden |
| F32 | 30 Ampere Rosa | — | Antriebsstrangsteuermodul |
| F34 | 30 Ampere Rosa | — | Schlupfdifferentialregelung |
| F35 | 30 Ampere Rosa | — | Schiebedach – falls vorhanden |
| F36 | 30 Ampere Rosa | — | Heckentfroster |
| F37 | 25 Ampere klar | — | Gebläsemotor hinten – falls vorhanden – |
| F38 | 30 Ampere Rosa | — | Wechselrichter 115V AC – falls vorhanden |
| F39 | 30 Ampere Rosa | — | Elektrische Heckklappe – falls vorhanden |
| F40 | — | 10 Ampere Rot | Tagfahrlicht |
| F42 | — | 20 Ampere Gelb | Horn |
| F44 | — | 10 Ampere Rot | Diagnoseanschluss |
| F46 | — | 10 Ampere Rot | Reifendrucküberwachung – falls vorhanden |
| F49 | — | 10 Ampere Rot | Integrierter Zentralstapel / Klimasteuerung |
| F50 | — | 20 Ampere Gelb | Steuergerät für Luftfederung – falls vorhanden |
| F51 | — | 15 Ampere Blau | Zündknotenmodul / Schlüssellose Zündung / Lenksäulenschloss |
| F52 | — | 5 Ampere Tan | Batteriesensor |
| F53 | — | 20 Ampere Gelb | Anhängerkupplung – Linksabbieger/Bremslichter – falls vorhanden |
| F55 | — | 10 Ampere Rot | DTV / DSRC |
| F56 | — | 15 Ampere Blau | Zusätzliche Inhalte (nur Dieselmotor) |
| F57 | — | 15 Ampere Blau | HID-Scheinwerfer LH – falls vorhanden |
| F59 | — | 10 Ampere Rot | Spülpumpe (nur Dieselmotor) |
| F60 | — | 15 Ampere Blau | Getriebesteuermodul |
| F61 | — | 10 Ampere Rot | Getriebesteuergerät/PM-Sensor (nur Dieselmotor) |
| F62 | — | 10 Ampere Rot | Klimaanlage Kupplung |
| F63 | — | 20 Ampere Gelb | Zündspulen (Gas), Harnstoffheizung (Diesel) |
| F64 | — | 25 Ampere klar | Einspritzdüsen / Antriebsstrang |
| F66 | — | 10 Ampere Rot | Schiebedach / Beifahrerfensterschalter / Regensensor |
| F67 | — | 15 Ampere Blau | CD-/DVD-/Bluetooth-Freisprechmodul – falls vorhanden |
| F68 | — | 20 Ampere Gelb | Heckscheibenwischermotor |
| F69 | — | 15 Ampere Blau | Spotlight-Feed – falls vorhanden |
| F70 | — | 20 Ampere Gelb | Kraftstoffpumpenmotor |
| F71 | — | 30 Ampere Grün | Audio-Verstärker |
| F73 | — | 15 Ampere Blau | HID-Scheinwerfer rechts – falls vorhanden |
| F74 | — | 20 Ampere Gelb | Bremsunterdruckpumpe – falls vorhanden |
| F76 | — | 10 Ampere Rot | Antiblockierbremsen/Elektronische Stabilitätskontrolle |
| F77 | — | 10 Ampere Rot | Antriebsstrang-Steuermodul/Vorderachsen-Trennmodul |
| F78 | — | 10 Ampere Rot | Motorsteuergerät / elektrische Servolenkung – falls vorhanden |
| F80 | — | 10 Ampere Rot | Universal Garagentoröffner / Kompass / Einbruchschutzmodul |
| F81 | — | 20 Ampere Gelb | Anhängerkupplung rechts Abbiege-/Bremslichter |
| F82 | — | 10 Ampere Rot | Steuermodul für Lenksäule/ Geschwindigkeitsregelung |
| F83 | — | 10 Ampere Rot | Brennstofftür |
| F84 | — | 15 Ampere Blau | Bank/Instrumenten-Cluster wechseln |
| F85 | — | 10 Ampere Rot | Airbag-Modul |
| F86 | — | 10 Ampere Rot | Airbag-Modul |
| F87 | — | 10 Ampere Rot | Luftfederung – falls vorhanden / Anhängerkupplung / Lenksäulensteuermodul |
| F88 | — | 15 Ampere Blau | Kombi-Instrumententafel |
| F90/F91 | — | 20 Ampere Gelb | Steckdose (Rücksitze) wählbar |
| F92 | — | 10 Ampere Rot | Rückfahrwarnleuchte – falls vorhanden |
| F93 | — | 20 Ampere Gelb | Feuerzeug |
| F94 | — | 10 Ampere Rot | Schalt-/Verteilergetriebemodul |
| F95 | — | 10 Ampere Rot | Rückfahrkamera / ParkSense® |
| F96 | — | 10 Ampere Rot | Schalter für Rücksitzheizung/Ladegerät für Blitzlampe – falls vorhanden |
| F97 | — | 20 Ampere Gelb | Sitzheizung hinten und Lenkradheizung – falls vorhanden – |
| F98 | — | 20 Ampere Gelb | Sitzheizung vorn – falls vorhanden – |
| F99 | — | 10 Ampere Rot | Modul Klimatisierung / Fahrerassistenzsysteme |
| F100 | — | 10 Ampere Rot | Aktive Dämpfung – falls vorhanden |
| F101 | — | 15 Ampere Blau | Elektrochromatischer Spiegel/intelligentes Fernlicht – falls vorhanden |
| F103 | — | 10 Ampere Rot | Kabinenheizung (nur Dieselmotor) |
| F104 | — | 20 Ampere Gelb | Steckdosen (Instrumententafel/Mittelkonsole) |
| CB1 | 25 Ampere Leistungsschalter | Fensterheber, elektrisches Türschloss | |
| CB2 | 25 Ampere Leistungsschalter | Elektrischer Fahrersitz, Memory-Sitzmodul | |
| CB3 | 25 Ampere Leistungsschalter | Elektrischer Beifahrersitz | |
| Relais | |||
| K1 | Kühlerlüfter (niedrige Geschwindigkeit) | ||
| K2 | Kühlerlüfter (hohe Geschwindigkeit) | ||
| K3 | Luftfederung | ||
| K4 | Selektive katalytische Reduktion (SCR) | ||
| K5 | Automatische Abschaltung (Antriebsstrang-Steuermodul) | ||
| K6 | Zündung (Betrieb/Zubehör Nr.1) | ||
| K7 | Anlasser | ||
| K8 | Zündung (Lauf/Start) | ||
| K9 | Kraftstoffheizung (Nr.1); Luftpumpe (Nr. 2) |
||
| K10 | EBL | ||
| K11 | Nicht benutzt | ||
| K12 | Zündung (Lauf/Nur Nr.2) | ||
| K13 | Rahmenheizung | ||
| K14 | Zündung (Betrieb/Zubehör Nr.2) | ||
| K15 | Zündung (Lauf/Nur Nr.1) | ||
| K16 | Gebläsemotor |
2016, 2017, 2018, 2019
ad vertisements
Zuordnung der Sicherungen (2016, 2017, 2018, 2019)
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F03 | 60 Ampere Gelb | — | Kühlerlüfter |
| F05 | 40 Ampere Grün | — | Kompressor für Luftfederung — falls vorhanden |
| F06 | 40 Ampere Grün | — | Antiblockierbremse/Elektronische Stabilitätsregelpumpe |
| F07 | 30 Ampere Rosa | — | Anlasser-Magnetventil |
| F09 | 30 Ampere Rosa | — | Dieselkraftstoffheizung (nur Dieselmotor)/ Bremsunterdruckpumpe |
| F10 | 40 Ampere Grün | — | Karosseriesteuerung/Außenbeleuchtung #2 |
| F11 | 30 Ampere Rosa | — | Elektrische Anhängerkupplung – falls vorhanden — |
| F12 | 40 Ampere Grün | — | Body Controller #3/Power Locks |
| F13 | 40 Ampere Grün | — | Gebläsemotor vorne |
| F14 | 40 Ampere Grün | — | Karosseriesteuerung Nr. 4/Außenbeleuchtung Nr. 1 |
| F15 | 40 Ampere Grün | — | 2018: LTR (Low Temperature Radiator) Motorkühlpumpe |
| F17 | 30 Ampere Rosa | — | Scheinwerferwaschanlage — falls vorhanden |
| F19 | 20 Ampere Blau | — | Kopfstützen-Magnetventil – falls vorhanden |
| F20 | 30 Ampere Rosa | — | Beifahrertürmodul |
| F22 | 20 Ampere Blau | — | Motorsteuerungsmodul |
| F23 | 30 Ampere Rosa | — | Innenbeleuchtung #1 |
| F24 | 30 Ampere Rosa | — | Fahrertürmodul |
| F25 | 30 Ampere Rosa | — | Scheibenwischer |
| F26 | 30 Ampere Rosa | — | Antiblockierbremsen/Stabilitätssteuermodul/Ventile |
| F28 | 20 Ampere Blau | — | Rückfahrscheinwerfer für Anhängerkupplung – falls vorhanden |
| F29 | 20 Ampere Blau | — | Standlicht für Anhängerkupplung – falls vorhanden If |
| F30 | 30 Ampere Rosa | — | Anhängerkupplungsaufnahme — falls vorhanden |
| F32 | 30 Ampere Rosa | — | Antriebsstrangsteuermodul |
| F34 | 30 Ampere Rosa | — | Schlupfdifferentialregelung |
| F35 | 30 Ampere Rosa | — | Schiebedach – falls vorhanden |
| F36 | 30 Ampere Rosa | — | Heckentfroster |
| F37 | 25 Ampere klar | — | Gebläsemotor hinten – falls vorhanden — |
| F38 | 30 Ampere Rosa | — | Wechselrichter 115 V AC – falls vorhanden |
| F39 | 30 Ampere Rosa | — | Elektrische Heckklappe — falls vorhanden |
| F40 | — | 10 Ampere Rot | Tagfahrlicht / Leuchtweitenregulierung |
| F42 | — | 20 Ampere Gelb | Horn |
| F44 | — | 10 Ampere Rot | Diagnoseanschluss |
| F45 | — | 5 Ampere Tan | Cyber-Sicherheits-Gateway |
| F49 | — | 10 Ampere Rot | Integrierter Zentralstapel/Klimasteuerung |
| F50 | — | 20 Ampere Gelb | Luftfederungssteuergerät/Schlupfdifferenzial – falls vorhanden |
| F51 | — | 15 Ampere Blau | Zündknotenmodul/Schlüssellose Zündung/Lenksäulenverriegelung |
| F53 | — | 20 Ampere Gelb | Anhängerkupplung – Linksabbieger/Bremslichter — falls vorhanden |
| F56 | — | 15 Ampere Blau | Zusätzliche Inhalte (nur Dieselmotor) |
| F57 | — | 20 Ampere Gelb | NOX-Sensor |
| F58 | — | 15 Ampere Blau | HID-Scheinwerfer LH — falls vorhanden |
| F59 | — | 10 Ampere Rot | Spülpumpe (nur Dieselmotor) |
| F60 | — | 15 Ampere Blau | Getriebesteuermodul |
| F61 | — | 10 Ampere Rot | Getriebesteuergerät/PM-Sensor (nur Dieselmotor) |
| F62 | — | 10 Ampere Rot | Klimaanlage Kupplung |
| F63 | — | 20 Ampere Gelb | 2016-2018: Zündspulen (Gas), Harnstoffheizung (Diesel);
2019: Zündspulen/Zündspulenkondensatoren/Kurzläufer-Ventilbetätiger – falls vorhanden |
| F64 | — | 25 Ampere klar | Einspritzdüsen/Antriebsstrang |
| F66 | — | 10 Ampere Rot | 2016-2018: Schiebedach-/Beifahrerfensterschalter/Regensensor;
2019: Schiebedach / Regen Sensor / Innenrückspiegel / USB – Anschluss / DSCR / DTV – Wenn |
| F67 | — | 15 Ampere Blau | 2016-2018: CD/DVD/Bluetooth-Freisprechmodul – falls vorhanden;
2019: CD/DVD/UCI-Anschluss/USB-Ladeanschluss |
| F68 | — | 20 Ampere Gelb | Heckscheibenwischermotor |
| F69 | — | 15 Ampere Blau | Spotlight-Feed – falls vorhanden |
| F70 | — | 20 Ampere Gelb | Kraftstoffpumpenmotor |
| F71 | — | 30 Ampere Grün | Audioverstärker / ANCM |
| F72 | — | 10 Ampere Rot | 2016-2018: PCM – falls vorhanden;
2019: ECM |
| F73 | — | 15 Ampere Blau | HID-Scheinwerfer rechts — falls vorhanden |
| F75 | — | 10 Ampere Rot | Dual Batt Control – falls vorhanden |
| F76 | — | 10 Ampere Rot | Antiblockierbremsen/Elektronische Stabilitätskontrolle |
| F77 | — | 10 Ampere Rot | Antriebsstrang-Steuermodul/Vorderachsen-Trennmodul |
| F78 | — | 10 Ampere Rot | Motorsteuergerät/Elektrische Servolenkung |
| F80 | — | 10 Ampere Rot | 2016-2018: Universal Garagentoröffner/Kompass/Einbruchschutzmodul;
2019: Universal Garagentoröffner/AntiIntrus auf Modul – falls vorhanden/Sirene – falls vorhanden If |
| F81 | — | 20 Ampere Gelb | Anhängerkupplung rechts Abbiege-/Bremslichter |
| F82 | — | 10 Ampere Rot | Lenksäulensteuermodul/Geschwindigkeitsregelung/DTV |
| F83 | — | 10 Ampere Rot | Brennstofftür |
| F84 | — | 15 Ampere Blau | 2016-2018: Wechselbank/Instrumenten-Cluster;
2019: Kombiinstrument |
| F85 | — | 10 Ampere Rot | Airbag-Modul |
| F86 | — | 10 Ampere Rot | Airbag-Modul |
| F87 | — | 10 Ampere Rot | 2016-2018: Luftfederung – falls vorhanden/Anhängerschlepp-/Lenksäulensteuermodul;
2019: Luftfederung – falls vorhanden |
| F88 | — | 15 Ampere Blau | 2016-2018: Kombiinstrument Instrumententafel;
2019: Kombiinstrument/SGW/ITBM – falls vorhanden |
| F90/F91 | — | 20 Ampere Gelb | Steckdose (Rücksitze) wählbar |
| F92 | — | 10 Ampere Rot | Konsolenleuchte hinten – falls vorhanden |
| F93 | — | 20 Ampere Gelb | Feuerzeug |
| F94 | — | 10 Ampere Rot | Schalt-/Verteilergehäusemodul |
| F95 | — | 10 Ampere Rot | 2016-2018: Rückfahrkamera/ParkSense;
2019: Rückfahrkamera / Toter-Winkel-Sensor – falls vorhanden |
| F96 | — | 10 Ampere Rot | Rücksitzheizungsschalter/Blitzlampenladegerät — falls vorhanden |
| F97 | — | 20 Ampere Gelb | Beheizte Rücksitze und beheizbares Lenkrad — falls vorhanden |
| F98 | — | 20 Ampere Gelb | 2016-2018: Sitzheizung vorn — falls vorhanden;
2019: Belüftete Sitze/Beheizte Sitze vorn – falls vorhanden |
| F99 | — | 10 Ampere Rot | 2016-2018: Modul Klimaregelung/Fahrerassistenzsysteme/DSRC;
2019: Modul Klimatisierung/Fahrerassistenzsysteme/HALF/Park Assist |
| F100 | — | 10 Ampere Rot | Aktive Dämpfung – falls vorhanden |
| F101 | — | 15 Ampere Blau | 2016-2018: Elektrochromatischer Spiegel/intelligentes Fernlicht – falls vorhanden;
2019: Im Auto Temperatursensor / Feuchtigkeitssensor |
| F102 | — | 15 Ampere Blau | 2016-2018: Beheiztes Lenkrad/belüftete Sitze – falls vorhanden;
2019: Ersatz |
| F103 | — | 10 Ampere Rot | Kabinenheizung (nur Dieselmotor)/HVAC |
| F104 | — | 20 Ampere Gelb | 2016-2018: Steckdosen (Instrumententafel/Mittelkonsole);
2019: Steckdosen (Instrumententafel/Mittelkonsole/Hecklade – falls vorhanden) |
| CB1 | 25 Ampere Leistungsschalter | Fensterheber, elektrisches Türschloss | |
| CB2 | 25 Ampere Leistungsschalter | Elektrischer Fahrersitz, Memory-Sitzmodul | |
| CB3 | 25 Ampere Leistungsschalter | Elektrischer Beifahrersitz | |
| Relais | |||
| K1 | Kühlerlüfter (niedrige Geschwindigkeit) | ||
| K2 | Kühlerlüfter (hohe Geschwindigkeit) | ||
| K3 | Luftfederung | ||
| K4 | Selektive katalytische Reduktion (SCR) | ||
| K5 | Automatische Abschaltung (Antriebsstrang-Steuermodul) | ||
| K6 | Zündung (Betrieb/Zubehör Nr.1) | ||
| K7 | Anlasser | ||
| K8 | Zündung (Lauf/Start) | ||
| K9 | Kraftstoffheizung (Nr.1); Luftpumpe (Nr. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zündung (Lauf/Nur Nr.2) | ||
| K13 | Rahmenheizung | ||
| K14 | Zündung (Betrieb/Zubehör Nr.2) | ||
| K15 | Zündung (Lauf/Nur Nr.1) | ||
| K16 | Gebläsemotor |
