In diesem Artikel betrachten wir den Land Rover Discovery der ersten Generation (Serie I), erhältlich von 1989 bis 1998. Hier finden Sie Sicherungskastendiagramme des Land Rover Discovery 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 , 1997 und 1998 , und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungslayout) kennen.
der Inhalt
Sicherungsanordnung Land Rover Discovery (Serie I)
Sicherung des Zigarettenanzünders (Steckdose): Nr. 6 im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

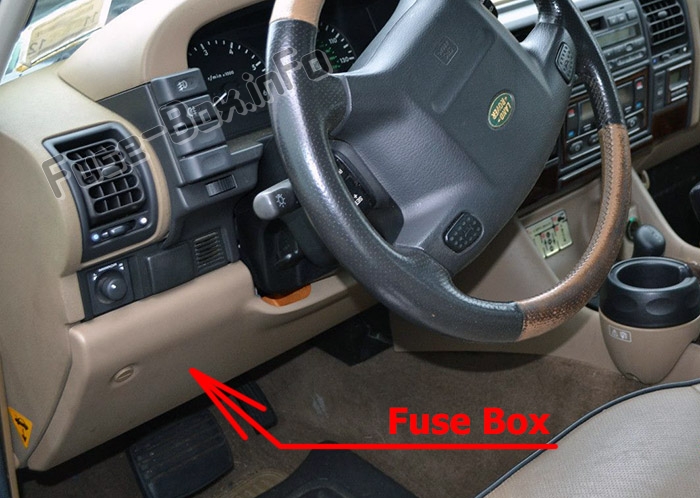

Lage des Sicherungskastens
Es befindet sich hinter der Verkleidung unter dem Lenkrad (mit etwas Flachem die beiden Klemmen gegen den Uhrzeigersinn drehen und die Verkleidung absenken).

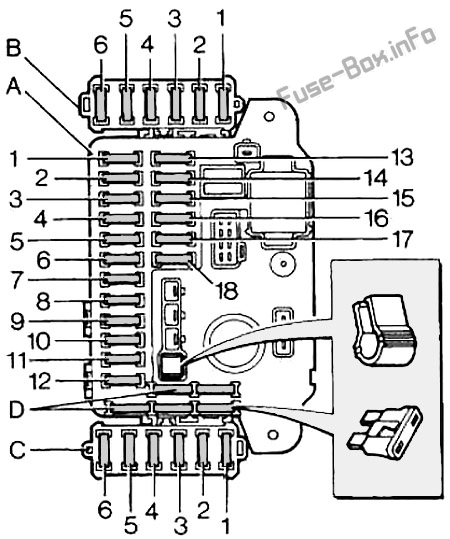

Sicherungskastendiagramm
Belegung der Sicherungen in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 15A | Bremslichter, Fahrtrichtungsanzeiger |
| 2 | 10 A | Standlicht (linke Seite) |
| 3 | 10 A | Radio/Kassette/CD-Player |
| 4 | 10 A | Scheinwerfer Fernlicht (rechte Seite) |
| 5 | 10 A | Scheinwerfer Fernlicht (linke Seite) |
| 6 | 20A | Feuerzeug |
| 7 | 10 A | Airbag SRS |
| 8 | 10 A | Standlicht (rechte Seite) |
| 9 | 10 A | Nebelschlussleuchten |
| 10 | 10 A | Scheinwerfer Abblendlicht (rechte Seite) |
| 11 | 10 A | Scheinwerfer Abblendlicht (linke Seite) |
| 12 | 10 A | Multifunktionseinheit |
| 13 | 10 A | Zündzufuhr für Multifunktionsgerät |
| 14 | 10 A | Instrumententafel, Uhr, Geschwindigkeitssensor, SRS (sekundär) |
| fünfzehn | 10 A | Klimaanlage, Fenster |
| 16 | 20A | Scheiben & Wischer (vorne) |
| 17 | 10 A | Anlasser, Glühkerze |
| 18 | 10 A | Wasch- und Scheibenwischer (hinten), Spiegel, Tempomat |
| D | Ersatzsicherungen | |
| „B“-Satellit | ||
| 1 | 30A | Elektrische Fensterheber – vorne |
| 2 | 30A | Elektrische Fensterheber – hinten |
| 3 | 10 A | Antiblockierbremsen |
| 4 | 15A | Zentralverriegelung |
| 5 | 30A | Elektrisches Sonnendach |
| 6 | 20A | Anhängerbeleuchtung |
| „C“-Satellit | ||
| 1 | 15A | Anti-Diebstahl-Alarm |
| 2 | 20A | Scheinwerferwaschanlage |
| 3 | 10 A | Motorsteuerung |
| 4 | 5A | Antiblockiersystem |
| 5 | 10 A | Anti-Diebstahl-Alarm |
| 6 | 25A | Klimaanlage hinten, Heizung |
ad vertisements
Motorraum-Sicherungskasten

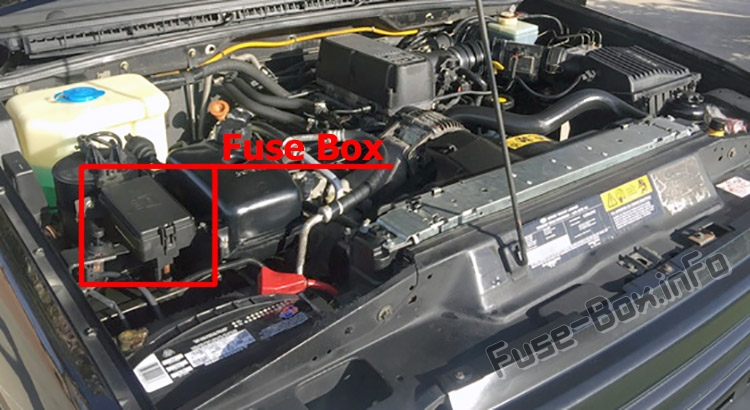

Lage des Sicherungskastens

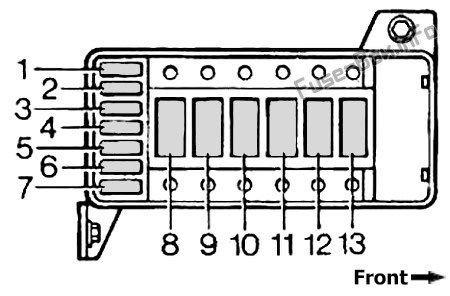

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 30A | Heizbare Heckscheibe |
| 2 | 20A | Beleuchtung |
| 3 | 30A | Klimaanlage |
| 4 | 30A | Warnblinker, Hupe |
| 5 | 30A | Antiblockierbremsen |
| 6 | 5A | Benzinpumpe |
| 7 | 20A | Kraftstoffsystem |
| 8 | ABS-Pumpe | |
| 9 | Zündkreise | |
| 10 | Beleuchtung | |
| 11 | Fensterheber, Zentralverriegelung, Heckgebläse | |
| 12 | Heizung, Klimaanlage | |
| 13 | Generator |
