Hier finden Sie die Sicherungskasten-Belegung für den Land Rover Discovery 4 / LR4 der Baujahre 2009 bis 2016. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Land Rover Discovery 4 / LR4 2009-2016
- Motorraum
- Passagierabteil
- Motorraum
- Fahrgastraum (oben)
- Fahrgastraum (unten)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Land Rover Discovery 4 / LR4?
- Was zeigt die Sicherungsbelegung?
- Weitere Land Rover Sicherungskasten-Belegungen
Sicherungsanordnung Land Rover Discovery 4 / LR4 2009-2016
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Land Rover Discovery 4 / LR4 sind die Sicherungen #53 (Zigarrenanzünder), #55 ( Zusatzsteckdosen – Mitte und hinten) und #63 (Zusatzsteckdosen – vorne) im unteren Beifahrer Fach Sicherungskasten.
Lage des Sicherungskastens
Motorraum

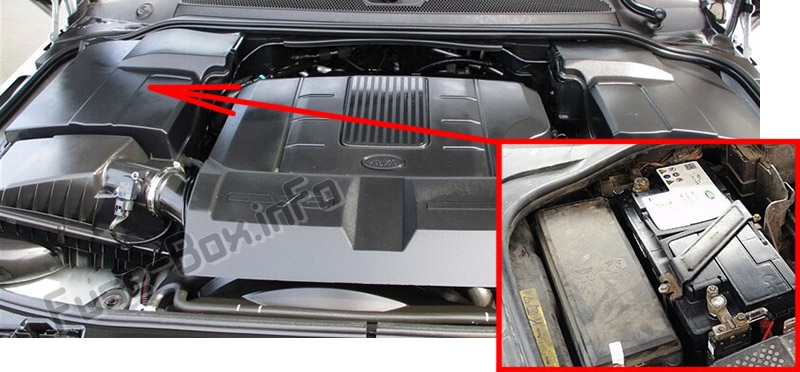

Der Sicherungskasten befindet sich im Motorraum links unter der Abdeckung.
Passagierabteil

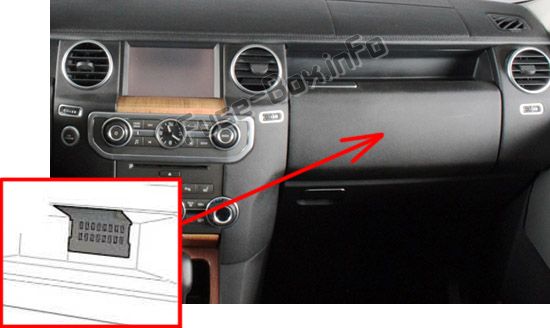

Der erste Sicherungskasten befindet sich im oberen Handschuhfach.

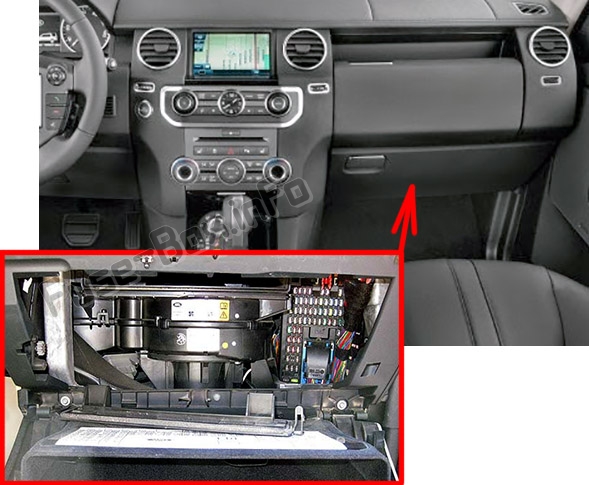

Der zweite Sicherungskasten befindet sich hinter dem unteren Handschuhfach.
Sicherungsdiagramme
Motorraum
ad vertisements

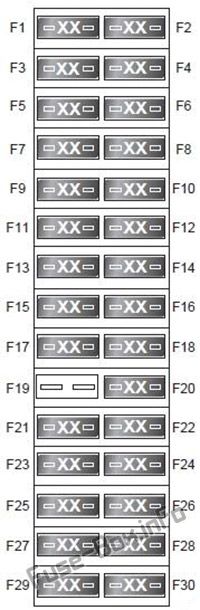

Belegung der Sicherungen im Motorraum
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | 25 | Benzinpumpe |
| 2 | 5 10 |
2009-2014: Benzin – EMS (MAF, Ölsensor) Diesel – kraftstoffbetriebene Heizung 2014-2016: Motormanagementsystem (nur Benzin). Kraftstoffbetriebene Heizung (nur Diesel). |
| 3 | 5 | Luftfederung ECU |
| 4 | 25 | EMS (ECM, Kraftstoffpumpenrelaissteuerung) |
| 5 | fünfzehn | EMS |
| 6 | fünfzehn | Benzin – EMS (Zündspulen) Diesel – EMS (Sensoren, Glühkerzenrelaissteuerung) |
| 7 | 10 | 2015-2016: Adaptive Geschwindigkeitsregelung (ACC). |
| 8 | 25 | Sitzheizung hinten |
| 9 | – | – |
| 10 | 10 | 2009-2016: Diesel – EMS 2009-2014: Benzin – EMS (Drosselklappenmotor) |
| 11 | 15 20 |
2009-2014: Benzin – EMS (Sauerstoffsensoren) Diesel 3.0L – Klimakompressorkupplung 2014-2016: Motormanagementsystem (nur Benzin). Diesel Exhaust Fluid (DEF) (nur Diesel). |
| 12 | 10 | Beheizte Waschdüsen |
| 13 | fünfzehn | EMS |
| 14 | fünfzehn | Benzin – EMS (Sauerstoffsensoren) |
| fünfzehn | 30 5 10 |
2009-2014: Beheizte Frontscheibe 2014-2016: Rückspiegel, Rückfahrkamera, High-Line-Kamera. 2015-2016: Rückspiegel. Rückfahrkameras. Adaptives Frontbeleuchtungssystem (AFS). Scheinwerfersteuermodul. |
| 16 | 15 5 |
2009-2014: Heckscheibenwischer 2014-2016: Totwinkelüberwachung (BSM), Wade Sensing. |
| 17 | 10 | 2009-2012: Benzin V6 – EMS (AGR, Purge Valve), E-Box-Lüfter Diesel 3.0L – EMS (MAF, EGR) |
| 17 | 10 | Motormanagementsystem (nur Diesel). |
| 17 | 20 | 2014-2016: Motormanagementsystem (nur Benzin). |
| 18 | 30 30 5 |
2009-2012: Beheizte Frontscheibe 2012-2014: Scheinwerferwaschanlage 2014-2016: Motormanagementsystem. |
| 19 | – | – |
| 20 | 5 30 |
2009-2014: Lichtmaschine 2014-2016: Scheinwerferwaschanlage. |
| 21 | 5 | Dynamische Stabilitätskontrolle (DSC), Antiblockiersystem (ABS) |
| 22 | 30 | Heckgebläse |
| 23 | 25 | Traktionskontrolle |
| 24 | 25 | Sitzheizung vorn |
| 25 | fünfzehn | Horn |
| 26 | 20 | Luftfederung ECU |
| 27 | 5 15 |
2009-2014: Motorsteuergerät (ECM) 2014-2016: Klimaanlage. |
| 28 | 20 | 2009-2012: Benzin V6 – Bremskraftverstärkerpumpe 2009-2014: Diesel – Standheizung 2015-2016: Benzin V8 SC – Ladeluftkühler Wasserpumpe |
| 29 | 30 | Scheibenwischer |
| 30 | 10 | Steuergerät für Automatikgetriebe |
ad vertisements
Fahrgastraum (oben)
| # | Ampere-Bewertung [A] | Stromkreis geschützt |
|---|---|---|
| 1 | fünfzehn | Touchscreen, Front integriertes Bedienfeld |
| 2 | 10 | Audio-Verstärker |
| 3 | — | — |
| 4 | 10 | Navigation, Satellitenradio |
| 5 | fünfzehn | Audio-Haupteinheit |
| 6 | fünfzehn | Audio-Video-Ein-/Ausgabebereich |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| fünfzehn | fünfzehn | Integriertes Bedienfeld vorne und hinten – Heizung und Lüftung |
| 16 | 20 | Kraftstoffbefeuerte Zusatzheizung. |
Fahrgastraum (unten)
ad vertisements

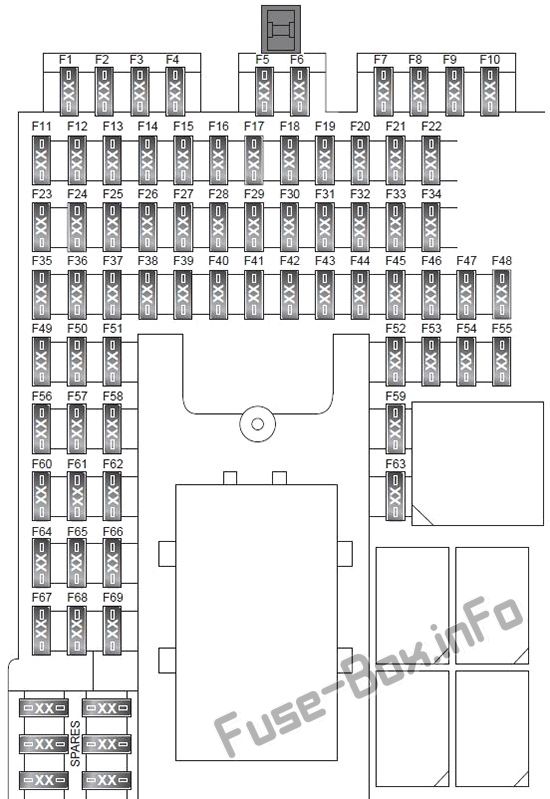

Belegung der Sicherungen im Sicherungskasten Fahrgastraum (unten)
| № | EIN | Stromkreise geschützt |
|---|---|---|
| 1 | 5 | Funkfrequenzempfänger, TPM-System |
| 2 | – | – |
| 3 | 10 | Nebelscheinwerfer |
| 4 | 5 | 2009-2011: Automatisches Scheinwerfer-Fernlicht 2009-2014: Automatisch abblendender Innenspiegel 2014-2016: Nicht verwendet |
| 5 | 5 | Dynamische Stabilitätskontrolle (DSC), Antiblockiersystem (ABS), Lenkwinkelsensor |
| 6 | 5 | ab 2015: Adaptive Cruise Control (ACC). |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | Elektrische Parkbremse (EPB) |
| 10 | 5 | Luftfederung ECU |
| 11 | 10 | Anhänger-Rückfahrleuchten |
| 12 | 5 | Rückfahrscheinwerfer |
| 13 | – | – |
| 14 | 5 | 2009-2014: Bremsleuchten, Bremsschalter 2014-2016: Bremspedalschalter. |
| fünfzehn | 30 | Heizbare Heckscheibe |
| 16 | 10 | Cubby-Box-Kühler |
| 17 | 5 | Schlüsselloser Zugang/Start, zentrale Türverriegelung |
| 18 | fünfzehn | 2009-2014: Nicht verwendet 2014-2016: Heckscheibenwischer. |
| 19 | 5 | Motorsteuergerät (ECM) |
| 20 | 10 | Beheiztes Lenkrad |
| 21 | 10 | 2009-2014: Mittelkonsolenschalter (Verteilergetriebe, HDC, DSC), Leuchtweitenregulierung, Fondklimatisierung, Smogsensor. 2014-2016: Schalter in der Mittelkonsole, Klimaautomatik im Fond. |
| 22 | 5 | Automatikgetriebe, Verteilergetriebe, Hinterachsdifferential |
| 23 | 5 | 2009-2014: Leuchtweitenregulierung 2014-2016: Nicht verwendet |
| 24 | 10 | Rechte Seitenleuchten & Rückleuchten |
| 25 | 10 | Seitenleuchten und Rückleuchten links |
| 26 | – | – |
| 27 | 10 | Anhänger-Seitenleuchten |
| 28 | – | – |
| 29 | – | – |
| 30 | 25 | Beifahrerfenster, Zentralverriegelung |
| 31 | 5 | 2009-2014: Regensensor, Rückfahrkamera 2014-2016: Regensensor, Zusatzscheinwerferschalter. |
| 32 | 25 | Fahrerfenster, Außenspiegel, Zentralverriegelung |
| 33 | – | – |
| 34 | 10 | Elektrischer Stellantrieb für Tankklappe |
| 35 | – | – |
| 36 | 5 | Batterie-Backup-Sounder |
| 37 | 20 | Schlüsselloser Zugang, zentrale Türverriegelung |
| 38 | fünfzehn | Scheibenwaschanlage |
| 39 | 25 | Fenster hinten links, Zentralverriegelung |
| 40 | 5 | Sitzmemory, Uhr, Fahrertürschalterpaket (Außenspiegel, Fenster) |
| 41 | 2009-2012: Nicht verwendet 2012-2014: Leistungsverstärker 2014-2016: Gateway-Modul. |
|
| 42 | 30 | Elektrischer Fahrersitz |
| 43 | fünfzehn | Heckscheibenwaschanlage |
| 44 | 25 | Fensterheber hinten rechts, Zentralverriegelung |
| 45 | 30 | Elektrischer Beifahrersitz |
| 46 | – | – |
| 47 | 20 | Schiebedach |
| 48 | 30 | 2009-2014: Anhängerkupplung (Batteriespeisung) |
| 48 | fünfzehn | 2014-2016: Anhängeranschluss (Batteriespeisung) |
| 49 | 5 | Adaptive Frontbeleuchtung (rechtes Gerät) |
| 50 | 5 | Adaptive Frontbeleuchtung (linkes Gerät) |
| 51 | 5 | Lenkradschalter |
| 52 | – | – |
| 53 | 20 | Feuerzeug |
| 54 | fünfzehn | Anhängerstecker (Zündspeisung) |
| 55 | 20 | Zusatzsteckdose – Mitte und hinten |
| 56 | 10 | Airbag SRS |
| 57 | 10 | Innenleuchten |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 10 | Instrumentenpaket, Nachrichtenzentrum |
| 62 | 10 | Klimasteuergerät |
| 63 | 20 | Zusatzsteckdose – Front |
| 64 | fünfzehn | 2009-2014: Audiogerät, DVD-Player |
| 64 | 5 | 2014-2016: Motorsteuermodul (ECM). |
| 65 | 5 | 2009-2014: Surround-Kamerasystem 2014-2016: Nicht verwendet |
| 66 | 5 | Diagnosebuchse |
| 67 | fünfzehn | 2009-2014: Fond-Entertainment-Modul 2014-2016: Nicht verwendet |
| 68 | 10 | 2009-2014: Touchscreen-Display, Multimediamodul, Radio, Telefon 2014-2016: Nicht verwendet |
| 69 | – | – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Land Rover Discovery 4 / LR4?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Land Rover Sicherungskasten-Belegungen
