Hier finden Sie die Sicherungskasten-Belegung für den Land Rover Discovery 3 / LR3 L319 der Baujahre 2004 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Land Rover Discovery 3 / LR3 2004-2009
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Land Rover Discovery 3 / LR3 L319?
- Was zeigt die Sicherungsbelegung?
- Weitere Land Rover Sicherungskasten-Belegungen
Sicherungsanordnung Land Rover Discovery 3 / LR3 2004-2009
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Land Rover Discovery 3 / LR3 sind die Sicherungen #19 (2. Sitzreihe Zusatzsteckdose), #34 (Vordersitze Zusatzsteckdose), #47 (3. Sitzreihe Zusatzsteckdose) und #55 (Zigarrenanzünder) im Sicherungskasten Instrumententafel.
Sicherungskasten Instrumententafel
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Handschuhfach.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Stromkreise geschützt | EIN |
|---|---|---|
| 1 | Innenleuchten – Handschuhfachleuchte, Kosmetikspiegelleuchte, Kartenleuchten, schaltbare Dachleuchten. Elektrische Sitze (ohne Memory). | 10 |
| 2 | Seitenleuchten rechts | 10 |
| 3 | bis 2005: Theaterlampen | 10 |
| 4 | Seitenleuchten links | 10 |
| 5 | Rückfahrscheinwerfer | 10 |
| 6 | Anhänger-Rückfahrleuchte | 10 |
| 7 | Fahrerfenster | 25 |
| 8 | Anhängerabholung (Batteriespeisung) | 30 |
| 9 | bis 2006: SRS ab 2007: Airbags |
5 |
| 10 | – | – |
| 11 | Waschpumpe | 15/10 |
| 12 | Horn | fünfzehn |
| 13 | Heizbare Heckscheibe | 25 |
| 14 | Anhänger-Seitenleuchte | 10 |
| fünfzehn | Bremsleuchten, Bremsschalter | fünfzehn |
| 16 | Powerfold-Spiegel | 10 |
| 17 | Fenster hinten rechts | 20 |
| 18 | Regensensor, Umgebungslichtsensor (Autolampen) | 5 |
| 19 | Zusatzsteckdose – 2. Sitzreihe | fünfzehn |
| 20 | Schiebedach | fünfzehn |
| 21 | Beifahrerfenster | 25 |
| 22 | Anhängeraufnahme (Zündvorschub) | 10 |
| 23 | – | – |
| 24 | Verteilergetriebe – Mittendifferenzial, Terrain Response | 5 |
| 25 | Motorsteuergerät (ECM) | 5 |
| 26 | Batterie-Backup-Sounder | 5 |
| 27 | Adaptive Frontbeleuchtung / Leuchtweitenregulierung | 10 |
| 28 | Sicherungskasten Motorraum – Zündung | 5 |
| 29 | Passagier elektrisches Meer | 30 |
| 30 | – | – |
| 31 | Fenster hinten links | 20 |
| 32 | Nebelschlussleuchten | fünfzehn |
| 33 | Spiegelverstellung, Automatikgetriebe, elektrischer Beifahrersitz (bis 2005). | 5 |
| 34 | Zusatzsteckdose – Vordersitze | fünfzehn |
| 35 | Luftfederung ECU | 5 |
| 36 | Park Distance Control, Reifendruckkontrollsystem | 5 |
| 37 | Dynamische Stabilitätskontrolle | 5 |
| 38 | Nebelscheinwerfer | fünfzehn |
| 39 | Instrumentenpaket | 5 |
| 40 | Tasteneingabesinn | 5 |
| 41 | Elektrische Parkbremse (EPB) | 5 |
| 42 | Audio-Verstärker | 30 |
| 43 | Funkempfänger, Reifendruckkontrollsystem | 10 |
| 44 | Automatikgetriebe-Wähler | 5 |
| 45 | – | – |
| 46 | Elektrischer Fahrersitz | 30 |
| 47 | Zusatzsteckdose – 3. Sitzreihe | fünfzehn |
| 48 | Heckscheibenwischer | fünfzehn |
| 49 | Zentralverriegelung | 30 |
| 50 | Elektrischer Stellantrieb für Tankklappe | 10 |
| 51 | Klimasteuergerät | 10 |
| 52 | Telefon, Verkehrszentrale | 5 |
| 53 | Multimediamodul, Audiogerät, DVD-Player | fünfzehn |
| 54 | Elektrischer Sitz – Memory, Lendenwirbelpumpe | 5 |
| 55 | Feuerzeug | fünfzehn |
| 56 | Adaptive Frontbeleuchtung (linkes Gerät) | 10 |
| 57 | Fond-Entertainment-Modul | 10 |
| 58 | Telefon, Touchscreen-Display, Multimediamodul, TV-Tuner | 10 |
| 59 | Cubby-Box-Kühler | 10 |
| 60 | Motorsteuergerät (ECM) | 5 |
| 61 | Adaptive Frontbeleuchtung (rechtes Gerät) | 10 |
| 62 | Abblendlicht, Autolampen | 5 |
| 63 | Diagnosebuchse | 10 |
| 64 | Automatikgetriebe ECU | 5 |
| 65 | – | – |
| 66 | HDC-Schalter, Bremsschalter, Lenkwinkelsensor, DSC-Schalter | 5 |
| 67 | Autolampen | 5 |
| 68 | Instrumentenpaket | 5 |
| 69 | Innenspiegel automatisch abblendend Elektrochromatischer Spiegel, Homelink (bis 2005). |
5 |
ad vertisements

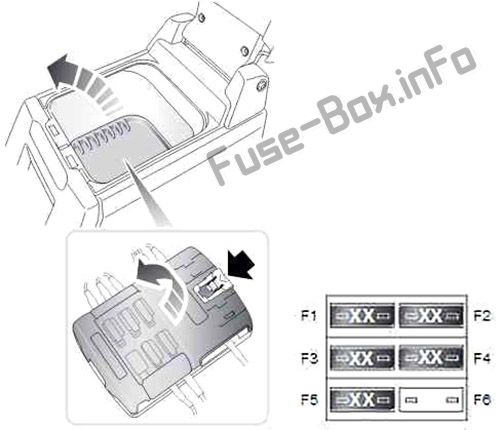

Satelliten-Sicherungskasten
Es befindet sich im Boden des Ablagefachs der Mittelkonsoleю
| № | Stromkreise geschützt | EIN |
|---|---|---|
| 1 | Gegensprechanlage | 5 |
| 2 | Sirene | 20 |
| 3 | Verdeckte Lampen | 5 |
| 4 | Leuchtfeuer | 10 |
| 5 | Batteriestatusmonitor | 3 |
| 6 | Zusätzliche Ausrüstung | 30 |
ad vertisements
Motorraum-Sicherungskasten

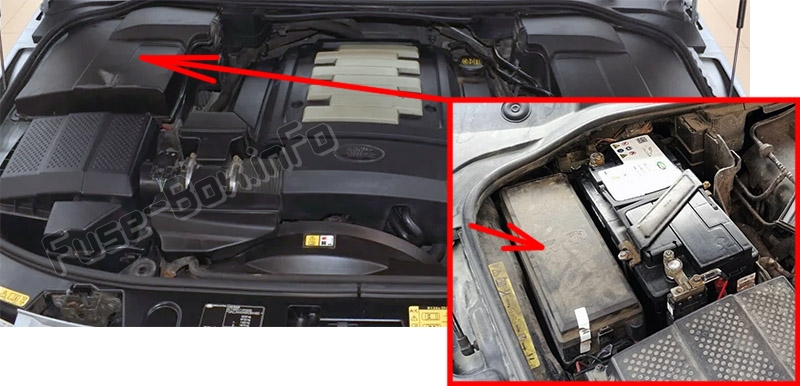

Lage des Sicherungskastens

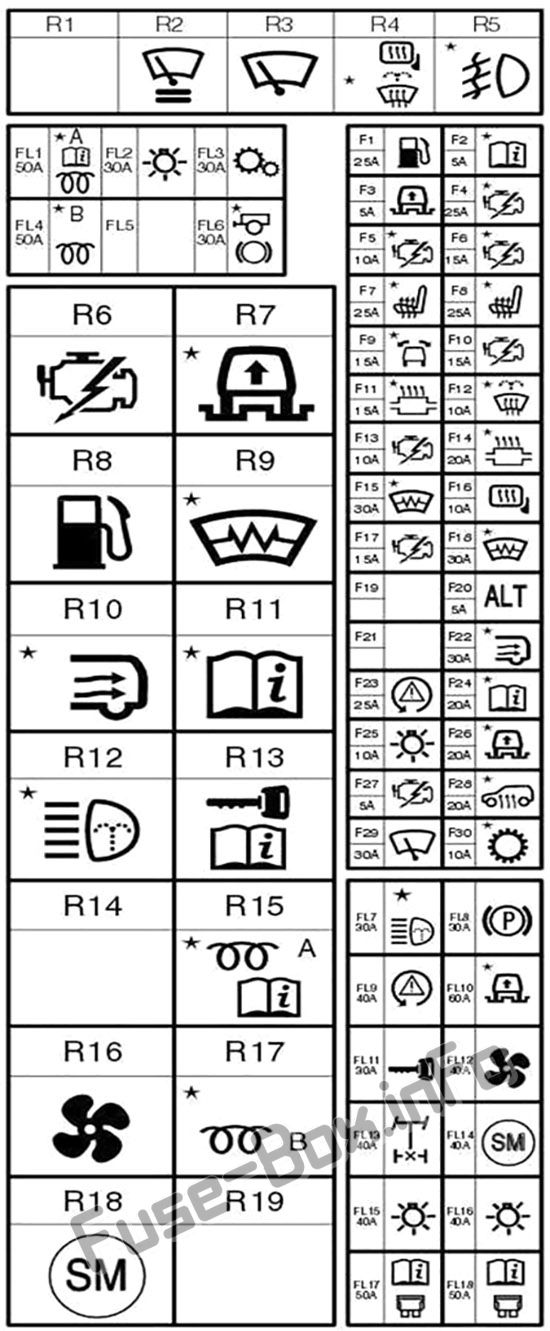

Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen im Motorraum
| № | Stromkreise geschützt | EIN |
|---|---|---|
| 1 | Benzinpumpe | 25 |
| 2 | – | – |
| 3 | Luftfederung ECU | 5 |
| 4 | Diesel – Diesel EMS (ECU & Kraftstoffpumpenrelaissteuerung) | 25 |
| 5 | Benzin – Benzin EMS (Spülventil, AGR, Einlasskrümmer-Abstimmungsventil), E-Box-Lüfter | 10 |
| 6 | Benzin EMS (Zündspulen) | fünfzehn |
| 6 | ab 2007: Diesel EMS (Sensoren und Glühkerzenrelaissteuerung) | fünfzehn |
| 7 | Sitzheizung vorn | 25 |
| 8 | Sitzheizung hinten | 25 |
| 9 | bis 2005: Aktive Wankkontrolle | fünfzehn |
| 10 | Benzin – Benzin EMS (Gasmotor, MAF), Kühlgebläse | fünfzehn |
| 10 | Diesel – Kühlgebläse | fünfzehn |
| 11 | Benzin – Benzin EMS (Sauerstoffsensoren hinten) | fünfzehn |
| 12 | Beheizte Waschdüsen | 10 |
| 13 | Benzin – Benzin EMS (ECU, VVTs und Kraftstoffpumpenrelaissteuerung) | 10 |
| 13 | Diesel-EMS (PCV, VCV) | 10 |
| 14 | Benzin – Benzin EMS (Sauerstoffsensoren vorne) | 20 |
| fünfzehn | Beheizte Frontscheibe | 30 |
| 16 | Beheizte Außenspiegel | 10 |
| 17 | Benzin – Benzin EMS (Injektoren) | fünfzehn |
| 17 | Diesel-EMS (MAF, EGR), E-Box-Lüfter | fünfzehn |
| 18 | Beheizte Frontscheibe | 30 |
| 19 | – | – |
| 20 | Generator | 5 |
| 21 | – | – |
| 22 | Heckgebläse | 30 |
| 23 | Dynamisches Stabilitätskontrollsystem | 25 |
| 24 | Benzin – Bremskraftverstärker | 20 |
| 25 | Lichtschalter | 10 |
| 26 | Luftfederung ECU | 20 |
| 27 | Motorsteuergerät (ECM) | 5 |
| 28 | Diesel – Standheizung | 20 |
| 29 | Scheibenwischer | 30 |
| 30 | Steuergerät für Automatikgetriebe | 10 |
Sicherungskasten für Anhängerkupplung
ad vertisements
Es befindet sich im Fond links hinter einer Abdeckungю
| № | Stromkreise geschützt | EIN |
|---|---|---|
| 1 | Bremslicht | 7,5 |
| 2 | Zündzufuhr | fünfzehn |
| 3 | Batteriespeisung | fünfzehn |
| 4 | Nebelschlussleuchten | 7,5 |
| 5 | Rechtes Rücklicht | 5 |
| 6 | Nummernschild und linkes Rücklicht | 5 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Land Rover Discovery 3 / LR3 L319?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
