Sicherungsanordnung Mercury Grand Marquis 2003-2011
Sicherungen für den Zigarettenanzünder (Steckdose) im Mercury Grand Marquis sind die Sicherungen #16 (2007-2008: Zigarettenanzünder), #25 (2003-2004: Zigarettenanzünder), #27 (2005-2006: Zigarettenanzünder, Power Point) im Sicherungskasten der Instrumententafel und Sicherungen #13 (2005-2011: Stromanschluss Instrumententafel), #108 (2009-2011: Zigarettenanzünder) im Motorraum-Sicherungskasten.
Sicherungskasten Instrumententafel
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel.

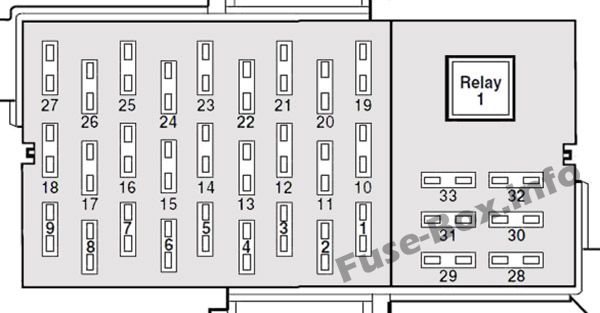

Sicherungskastendiagramm
2003-2004
2005-2011
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | 2003-2004: Audio, CD-Wechsler | fünfzehn |
| 1 | 2005-2006: Cluster, Lichtsteuermodul (Innenbeleuchtung) | fünfzehn |
| 1 | 2007-2011: Zündung (START) – Starterrelaisspule, DTRS | 10 |
| 2 | 2003-2004: Audio | 5 |
| 2 | 2005-2006: Zündung (EIN) – Elektronisches automatisches Temperaturregelungsmodul (EATC), Klimaanlagenmodusschalter (Fahrzeuge mit EATC), Relaisspule für Klimaanlagengebläse (2006) | 10 |
| 2 | 2007-2011: elektrische Spiegel, Türschlossschalter (2007-2008), Spiegelschalter, Tastaturschalter, Heckdeckelschalter, verstellbarer Pedalschalter, Fahrertürmodul, Cluster | 7,5 |
| 3 | 2003-2004: Spiegel | 7,5 |
| 3 | 2005-2006: Modul zur elektronischen automatischen Temperaturregelung (EATC) | 10 |
| 3 | 2007-2011: Zündung (START) – Stummschaltung | 5 |
| 4 | 2003-2004: Airbags
2005-2006: Zündung (EIN) – Antiblockiersystem (ABS)-Modul, positive Kurbelgehäuseentlüftung (PCV (2005)), hinteres Luftfederungsmodul (RASM (2006)), variable Servolenkung (VAPS (2006)) 2007-2011: Lichtsteuermodul (LCM) (Schalterbeleuchtung), Autolamp-Sensor |
10 |
| 5 | 2003-2004: Nicht verwendet | — |
| 5 | 2005-2006: Schalter zur Deaktivierung der Geschwindigkeitsregelung, Stoppsignal, Brems-Getriebe-Schaltsperre (BTSI (2005)) (Säulenschaltgetriebe) | 10 |
| 5 | 2007-2011: Zündung (ON/ACC) – Lichtsteuermodul | 7,5 |
| 6 | 2003-2004: Kombiinstrument Warnleuchtenmodul, Overdrive-Steuerschalter, Beleuchtungssteuermodul (LCM), A/C-Kupplung, Analog-Cluster (2004) | fünfzehn |
| 6 | 2005-2006: Zündung (EIN) – Cluster | 10 |
| 6 | 2007-2011: Lichtsteuermodul | 7,5 |
| 7 | 2003-2004: Fahrertürmodul (DDM), Premium Radio
2005-2006: Lichtsteuermodul (Parkleuchten, Schalterbeleuchtung (2005), Eckleuchten (2006)) 2007-2011: Zündung (ON/ACC) – Wischermodul |
10 |
| 8 | 2003-2004: Powertrain Control Module (PCM) Leistungsrelais, Coil-on-Stecker, Funkrauschkondensator, Passives Anti-Theft-System (PATS) | 25 |
| 8 | 2005: Zündung (EIN) – hinteres Luftfederungsmodul (RASM), variable Servolenkung (VAPS) | 10 |
| 8 | 2006: Lichtsteuermodul | 10 |
| 8 | 2007-2011: Electronic Automatic Temperature Control (EATC)-Modul (nur Fahrzeuge mit EATC) | 10 |
| 9 | 2003-2004: Reichweitensensor | 5 |
| 9 | 2005-2006: Lichtsteuermodul (Scheinwerfer (2005), Abbiegelicht (2005), Schalterbeleuchtung (2006)) | 10 |
| 9 | 2007-2011: Zündung (ON/ACC) – Türschlossschalterbeleuchtung, Sitzheizungsschalterbeleuchtung, Monddach (2007-2008), Dachkonsole, Radio, Antenne, Elektrochromatischer Spiegel, Fensterrelaisspule | 7,5 |
| 10 | 2003-2004: Heckscheibenentfrostung, beheizbare Spiegel | 10 |
| 10 | 2005: Zündung (EIN/START) – Fahrertürmodul (DDM) | 5 |
| 10 | 2006: Zündung (START) – Stummschaltung | 5 |
| 10 | 2007-2011: Gefahren | fünfzehn |
| 11 | 2003-2004: Traktionskontrolle-Anzeigerelais (nur ABS mit Traktionskontrolle) | 5 |
| 11 | 2005: Zündung (START) – ON/ACC-Relaisspule | 10 |
| 11 | 2006: Zündung (ON/ACC) – Fensterheberrelaisspule | 10 |
| 11 | 2007-2011: Zündung (ON) – Blinker | fünfzehn |
| 12 | 2003-2004: Multifunktionsschalter für Blinker/Warnblinker | fünfzehn |
| 12 | 2005-2006: Zündung (START) – Starterrelaisspule, DTRS (2006) | 10 |
| 12 | 2007-2011: Audio | fünfzehn |
| 13 | 2003-2004: Radio | 5 |
| 13 | 2005-2006: Zündung (START) – Wischermodul | 10 |
| 13 | 2007-2011: Zündung (ON) – Antiblockiersystem (ABS)-Modul (2007-2008), hinteres Luftfederungsmodul (RASM), variable Servolenkung (VAPS) (2007-2008), Cluster | 10 |
| 14 | 2003-2004: Antiblockiersystem (ABS), Kombiinstrument | 10 |
| 14 | 2005-2006: Zündung (EIN) – BTSI (Stufenschaltgetriebe) | 10 |
| 14 | 2007-2011: Verstellbare Pedale | fünfzehn |
| fünfzehn | 2003-2004: Geschwindigkeitssteuermodul, Beleuchtungssteuermodul, Uhr (2003), EATC-Gebläsemotorrelais, Türschlossschalterbeleuchtung, Sitzheizungsschalter, Monddach | fünfzehn |
| fünfzehn | 2005-2006: Zündung (START) – Beleuchtungssteuermodul, Türschlossschalterbeleuchtung, Sitzheizungsschalterbeleuchtung, Monddach, Dachkonsole, Elektrochromatischer Spiegel | 7,5 |
| fünfzehn | 2007-2011: Zündung (EIN) – EATC-Modul, A/C-Modus-Schalter (nur Fahrzeuge mit manueller A/C), A/C-Gebläse-Relaisspule | 10 |
| 16 | 2003-2004: Rückfahrscheinwerfer, Schaltsperre, Tagfahrlicht-Modul, VAP-Lenkung, elektronischer Tag-/Nachtspiegel, Dachkonsole, Luftfederung, Klimatisierung, Sitzheizung, Modul Geschwindigkeitsgong, Fahrertürmodul (2004), Rückfahrscheinwerfer (2004) | fünfzehn |
| 16 | 2005-2006: Zündung (EIN) – Blinker | fünfzehn |
| 16 | 2007-2008: Zigarettenanzünder, On-Board-Diagnose (OBD II) | 20 |
| 16 | 2009-2011: On-Board-Diagnose (OBD II) | 20 |
| 17 | 2003-2004: Wischermotor | 7,5 |
| 17 | 2005-2006: Zündung (START) – Audio | 10 |
| 17 | 2007-2011: Zündung (ON) – Klimamodusschalter (Fahrzeuge mit manueller Klimaanlage), Blend Door, Sitzheizungsmodule, BTSI (Floor-Shift-Getriebe) | 10 |
| 18 | 2003-2004: Nicht verwendet | — |
| 18 | 2005-2006: Zündung (EIN) – Klimamodusschalter (Fahrzeuge mit manueller Klimaanlage), Blend Door, Fahrertürmodul (2003), Sitzheizungsmodule, Tagfahrlichtmodul (DRL) (2003) | 10 |
| 18 | 2007-2011: Lichtsteuermodul (Innenbeleuchtung) | fünfzehn |
| 19 | 2003: Bremsleuchten | fünfzehn |
| 19 | 2004: Bremsleuchten, Bremssignal für PCM, ABS und Geschwindigkeitsregelmodul, DDM | fünfzehn |
| 19 | 2005-2011: Abblendlicht links, Tagfahrlicht (DRL (2005)) | 10 |
| 20 | 2003-2004: Nicht verwendet
2005-2011: Zündung (ON/ACC) – Rückfahrscheinwerfer, Antiblockiersystem (ABS (2009-2011)) |
10 |
| 21 | 2003-2004: Lichtsteuermodul für Standlicht und Innenbeleuchtung, Autolamp/Sunload Sensor | fünfzehn |
| 21 | 2005-2011: Abblendlicht rechts, Tagfahrlicht (DRL (2005)) | 10 |
| 22 | 2003-2004: Geschwindigkeitsregelservo, Multifunktionsschalter für Warnblinkanlage, Bremse Ein/Aus-Schalter, Einspeisung für IP-Sicherung 19 (2004) | 20 |
| 22 | 2005-2011: Zündung (ON/ACC) – Rückhaltekontrollmodul (RCM), Insassenklassifizierungssensor (OCS), Deaktivierungsanzeige für Beifahrerairbag (PADI) | 10 |
| 23 | 2003-2004: EATC-Modul, Kombiinstrument, Uhr (2003), Lichtsteuermodul, Innenleuchten, Türschlossschalter
2005-2011: Multifunktionsschalter (Flash-to-Pass), Lichtsteuermodul (Fernlicht) |
fünfzehn |
| 24 | 2003-2004: Abblendlicht links
2005-2011: Zündung (ON/ACC) – Passives Anti-Diebstahl-System (PATS) Modul, Powertrain Control Module (PCM) Relaisspule, Kraftstoffrelaisspule, Zündspule Relaisspule |
10 |
| 25 | 2003-2004: Zigarettenanzünder | fünfzehn |
| 25 | 2005-2006: Autolamp/Sunload Sensor, elektrische Spiegel, Türschlossschalter, verstellbarer Pedalschalter, Tastaturschalter (2006), Heckdeckelschalter (2006), Fahrertürmodul | 10 |
| 25 | 2007-2011: Lichtsteuermodul (Parkleuchten, Eckleuchten, Kennzeichenleuchten) | fünfzehn |
| 26 | 2003-2004: Abblendlicht rechts
2005: Zündung (ON/ACC) – Analog-Cluster, Warnleuchtenmodul, Beleuchtungssteuermodul, Overdrive-Abbruchschalter, Heckentfroster-Relaisspule 2006-2011: Zündung (ON/START) – Kombi, Beleuchtungssteuermodul, Overdrive-Abbruchschalter, Heckentfroster-Relaisspule (2006), Traktionskontrollschalter (2009-2011) |
10 |
| 27 | 2003-2004: Lichtsteuermodul für Abbiegelicht und Fernlicht | 25 |
| 27 | 2005-2006: Zigarettenanzünder, OBD II, Power Point (2005) | 20 |
| 27 | 2007-2011: Nicht verwendet | — |
| 28 | 2003-2004: Schutzschalter: Elektrische Fensterheber, Fahrertürmodul (2003) | 20 |
| 28 | 2005-2006: Center High-Mounted Bremsleuchte (CHMSL) | 10 |
| 28 | 2007-2011: Bremssignal, LCM (Bremsgetriebe-Schaltsperre ((BTSI)), ABS | 7,5 |
| 29 | 2003-2004: Nicht verwendet 2005-2006: Audio 2007-2011: Nicht verwendet |
fünfzehn |
| 30 | 2003-2004: Nicht verwendet 2005-2006: Bremsleuchten, MFS 2007-2011: Nicht verwendet |
fünfzehn |
| 31 | 2003-2004: Nicht verwendet | — |
| 31 | 2005-2006: Gefahren | fünfzehn |
| 31 | 2007-2011: Key in (Lichtsteuermodul) | 5 |
| 32 | 2003-2004: Nicht verwendet 2005-2006: Spiegelheizung, Heckscheibenheizung Schalteranzeige 2007-2011: Nicht verwendet |
10 |
| 33 | 2005-2011: Nicht verwendet | — |
| Relais | ||
| R1 | 2005-2006: Heckscheibenheizung 2005-2011: Fenster |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Die Power Distribution Box befindet sich im Motorraum (auf der Beifahrerseite).
Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Stromverteiler
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | 2003-2004: Audio | 25 |
| 1 | 2005: Zündschalter (Key in, RUN 1, RUN 2) | 20 |
| 1 | 2006: Zündschalter (Key in, RUN 1, RUN 2), Gefahren | 25 |
| 1 | 2007-2011: Zündschalter | 30 |
| 2 | 2003-2004: Steckdose | 20 |
| 2 | 2005-2006: Zündschalter (RUN/START, RUN/ACC, START) | 25 |
| 2 | 2007-2008: Monddach | 20 |
| 2 | 2009-2011: Nicht verwendet | — |
| 3 | 2003-2004: Sitzheizung | 25 |
| 3 | 2005-2011: Powertrain-Steuermodul (PCM) – Macht am Leben erhalten, Kanisterentlüftung (2007-2011) | 10 |
| 4 | 2003-2004: Hörner | fünfzehn |
| 4 | 2005-2011: Kraftstoffrelaisspeisung | 20 |
| 5 | 2003-2004: Kraftstoffpumpe | 20 |
| 5 | 2005-2011: Hinteres Luftfederungsmodul (RASM), VASM (2005-2008) | 10 |
| 6 | 2003: Nicht verwendet 2004-2011: Generatorregler |
fünfzehn |
| 7 | 2003-2004: Monddach | 25 |
| 7 | 2005-2011: PCM-Relaisspeisung | 30 |
| 8 | Fahrertürmodul (DDM), Türschlösser (2007-2008) | 20 |
| 9 | 2003-2004: Nicht verwendet 2005-2011: Zündspulenrelaisspeisung |
fünfzehn |
| 10 | 2003-2004: Nicht verwendet 2005-2011: Hornrelaisspeisung |
20 |
| 11 | 2003-2004: Tagfahrlicht | 20 |
| 11 | 2005-2011: A/C-Kupplungsrelaisspeisung | fünfzehn |
| 12 | 2003-2004: Nicht verwendet | — |
| 12 | 2005-2006: Audio | 25 |
| 12 | 2007-2011: Audio (Subwoofer) | 20 |
| 13 | 2003-2004: Nicht verwendet 2005-2011: Steckdose für Instrumententafel |
20 |
| 14 | 2003-2004: Nicht verwendet 2005-2011: Bremslichtschalter |
20 |
| fünfzehn | 2003-2004: Nicht verwendet | — |
| fünfzehn | 2005-2006: Sitzheizung | 20 |
| fünfzehn | 2007-2011: Nebelscheinwerfer | fünfzehn |
| 16 | 2003-2004: Nicht verwendet | — |
| 16 | 2005: Tagfahrlichtmodul (DRL) | 20 |
| 16 | 2006: Nebelscheinwerfer | fünfzehn |
| 16 | 2007-2011: Sitzheizung | 20 |
| 17 | Nicht benutzt | — |
| 18 | Nicht benutzt | — |
| 19 | Antriebsstrang-Steuermodul (PCM (2003-2004)), Einspritzdüsen | fünfzehn |
| 20 | PCM, HEGOs (2003-2004), Luftmassenmesser (MAF) (2005-2006), IAT (2006) | fünfzehn |
| 21 | 2003-2004: Nicht verwendet 2005-2011: Antriebsstranglasten und Sensoren |
fünfzehn |
| 22 | Nicht benutzt | — |
| 23 | Nicht benutzt | — |
| 24 | 2003-2004: Nicht verwendet | — |
| 24 | 2005: Radio stumm | 5 |
| 24 | 2006: Radiostummschaltung | — |
| 24 | 2005-2011: Beheizter Spiegel, Heckscheibenheizung | 10 |
| 101 | 2003-2004: Zündschalter, Magnetschalter Anlasser über Anlassrelais, IP-Sicherungen 7, 9, 12 und 14 | 30 |
| 101 | 2005-2011: Gebläserelaisspeisung | 40 |
| 102 | Lüfter | 50 |
| 103 | 2003-2004: Gebläsemotor | 40 |
| 103 | 2005-2006: Instrumententafel (I/P) Sicherungskasten Feed #1 (I/P Sicherungen 19 (2004), 23, 25, 27 und 31) | 50 |
| 103 | 2007-2011: Instrumententafel (I/P) Sicherungskasten Einspeisung 1, I/P Sicherungen 10, 12, 14, 16 und 18 | 50 |
| 104 | 2003-2004: Beheiztes Hintergrundbeleuchtungsrelais | 40 |
| 104 | 2005-2006: Instrumententafel (I/P) Sicherungskasten Feed #2 (I/P Sicherungen 1, 3, 5, 7 und 9) | 40 |
| 104 | 2007-2011: Instrumententafel (I/P) Sicherungskasten Feed #2 (I/P Sicherungen 2, 4, 6, 8, 19, 21, 23 und 25) | 50 |
| 105 | 2003: PCM-Leistungsrelais | 30 |
| 105 | 2004: PCM-Leistungsrelais, Diagnosestecker, PDB-Sicherungen 19 und 20, Klimakupplungsrelais, Kraftstoffpumpenmodulrelais | 30 |
| 105 | 2005-2011: Starterrelaisspeisung | 30 |
| 106 | Antiblockiersystem (ABS) | 40 |
| 107 | 2003-2004: Nicht verwendet | — |
| 107 | 2005-2011: Relaisspeisung Heck-Entfroster | 40 |
| 108 | 2003-2004: Nicht verwendet | — |
| 108 | 2005-2006: Monddach | 20 |
| 108 | 2007-2008: Nicht verwendet | — |
| 108 | 2009-2011: Zigarettenanzünder | 20 |
| 109 | 2003-2004: Nicht verwendet | — |
| 109 | 2005-2011: Modul Antiblockiersystem (ABS) | 20 |
| 110 | 2003-2004: Nicht verwendet 2005-2011: Wischermodul |
30 |
| 111 | Nicht benutzt | — |
| 112 | 2003: Zündschalter | 50 |
| 112 | 2004: Zündschalterspeisung zu den IP-Sicherungen 4, 6, 8, 11, 13, 15, 17, 20, 22 und 28 | 50 |
| 112 | 2005-2011: Luftfederkompressor | 30 |
| 113 | 2003-2004: Speisung der IP-Sicherungen 3, 5, 21, 23, 25, 27 2005-2011: Nicht verwendet |
50 |
| 114 | 2003-2004: VAP-Lenkung, Luftfederungskompressor, Kombiinstrument 2005-2011: Nicht verwendet |
30 |
| 115 | 2003-2004: Zündschalterspeisung zu den IP-Sicherungen 16 und 18 2005-2011: Nicht verwendet |
50 |
| 116 | 2003-2004: Scheibenwischer 2005-2011: Nicht verwendet |
30 |
| 117 | Nicht benutzt | — |
| 118 | 2003-2004: ABS 2005-2011: Nicht verwendet |
20 |
| 401 | 2003-2004: Nicht verwendet | — |
| 601 | 2003-2004: Nicht verwendet 2005-2011: Schutzschalter: Elektrische Sitze, Lendenwirbel, Decklid |
20 |
| 602 | 2003-2004: Schutzschalter: verstellbare Pedale, elektrisch verstellbarer Sitz, Schlösser, Kofferraumdeckel, Lendenwirbel | 20 |
| 602 | 2005-2011: Leistungsschalter: Relaisspeisung Fensterheber (RUN/ACC) | 20 |
| Relais | ||
| 201 | 2003-2004: Hupe 2005-2011: Klimakupplung |
|
| 202 | 2003-2004: Powertrain Control Module (PCM) 2005-2011: Nicht verwendet |
|
| 203 | 2003-2004: Kraftstoffpumpe 2005-2011: Zündspule |
|
| 204 | 2003-2004: A/C-Kupplung 2005-2011: Powertrain Control Module (PCM) |
|
| 205 | 2003-2004: Traktionskontrollschalter 2005: Nicht verwendet 2006-2011: Nebelscheinwerfer |
|
| 206 | 2003-2004: Nicht verwendet 2005-2011: Kraftstoff |
|
| 207 | Nicht benutzt | |
| 208 | 2003-2004: Schiebedach 2005-2011: Nicht verwendet |
|
| 209 | 2003-2004: Nicht verwendet 2005-2011: Horn |
|
| 301 | 2003-2004: Gebläsemotor 2005-2011: Anlasser |
|
| 302 | 2003-2004: Anlassermagnet 2005-2011: Luftkompressor (Luftfederung) |
|
| 303 | 2003-2004: Luftkompressor (Luftfederung) 2005-2011: Gebläsemotor |
|
| 304 | 2003-2004: Heckabtauung 2005-2006: Elektrische Fensterheber (RUN/ACC) 2007-2011: Heckabtauung |
|
| Dioden | ||
| 501 | 2003-2004: Powertrain Control Module (PCM) 2005-2008: A/C Kupplung 2009-2011: Nicht verwendet |
|
| 502 | 2003: Nicht verwendet 2004: A/C-Kupplung 2005-2011: Powertrain Control Module (PCM) |
|
| 503 | 2003-2004: Nicht verwendet 2005-2007: Hupe, Türschloss 2008-2011: Nicht verwendet |
