Sicherungsanordnung Mercury Grand Marquis / Ford Crown Victoria 1992-1997
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercury Grand Marquis / Ford Crown Victoria ist die Sicherung Nr. 8 (1992-1994) oder Nr. 16 (1995-1997) im Sicherungskasten der Instrumententafel.
Sicherungskasten Instrumententafel

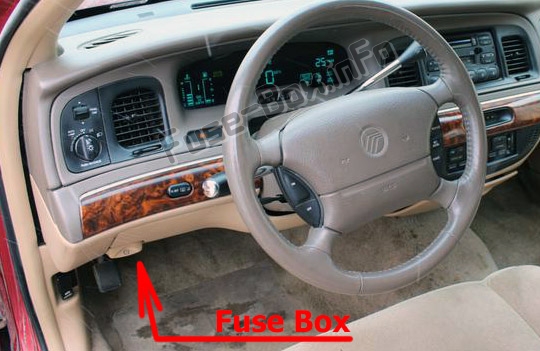

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der linken Seite der Instrumententafel.

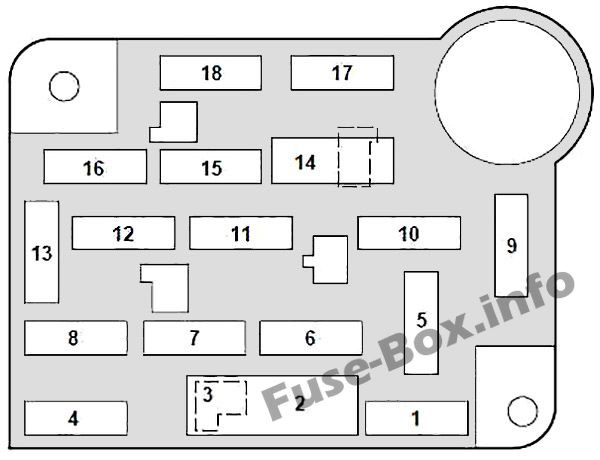

Sicherungskastendiagramm
Zuordnung der Sicherungen und Relais in der Instrumententafel
№ | Geschützte Komponenten | Ampere |
---|---|---|
1 | 1992-1994: Gebläsemotor | 30 |
1 | 1995-1997: Warnblinker, Geschwindigkeitskontrolle, Bremsleuchten | fünfzehn |
2 | 1992-1994: Intervall-Wischer-/Waschanlage | 7,5 |
2 | 1995-1997: Wischersteuermodul, Scheibenwischermotor | 30 |
3 | Nicht benutzt | — |
4 | 1992-1994: Innenbeleuchtung, elektrische Außenspiegel, schlüsselloser Fernzugang, beleuchteter Zugang, Uhrspeicher, Funkspeicher, automatische Temperaturregelung (ATC)
1995-1997: Beleuchtungssteuermodul, Scheinwerferdimmer |
fünfzehn |
5 | 1992-1994: Airbag-System | 10 |
5 | 1995-1997: Rückfahrscheinwerfer, variable Servolenkung (VAPS), Blinker, Luftfederung, Tagfahrlicht, Anhängerbatterieladung, elektronischer Tag-/Nachtspiegel, Schaltsperre, EATC | fünfzehn |
6 | 1992-1994: Geschwindigkeitsregelung, schlüsselloser Fernzugang, beleuchteter Zugang, Warnton, Radio-LCD-Verdunkelung, Uhr, Polizeioption | 10 |
6 | 1995-1997: Geschwindigkeitsregler, Hauptlichtschalter, Scheinwerfer-Dimmer, Lichtsteuermodul, Uhr, beheizte Rücklichter und Spiegel, Polizeileistungsrelais | fünfzehn |
7 | 1992-1994: Warnblinker, Bremsleuchten, Warnleuchten | fünfzehn |
7 | 1995-1997: Powertrain Control Module (PCM) Leistungsdiode, Zündspulen | 25 |
8 | 1992-1994: Zigarettenanzünder | 20 |
8 | 1995-1997: Beleuchtungssteuermodul, elektrisch verstellbare Spiegel, schlüssellose Fernbedienung, Uhrspeicher, Funkspeicher, elektronische automatische Temperaturregelung (EATC), elektrische Türschlösser, elektrisch verstellbare Sitze, elektrische Fensterheber, Polizeischeinwerfer | fünfzehn |
9 | 1992-1994: Automatisches Scheinwerferlicht mit verzögerter Ausfahrt, schlüsselloser Fernzugang, Außenleuchten | fünfzehn |
9 | 1995-1997: Gebläsemotor, Klimaanlage – Heizungsmodusschalter Mode | 30 |
10 | 1992-1994: Klimaanlage-Heizung, automatische Temperaturkontrolle (ATC), Blinker | fünfzehn |
10 | 1995-1997: Airbagmodul | 10 |
11 | 1992-1994: Instrumententafelbeleuchtung, Instrumententafelschalterbeleuchtung | 5 |
11 | 1995-1997: Radio | fünfzehn |
12 | 1992-1994: Leistungsschalter: Power Windows 1995-1997: Leistungsschalter: Beleuchtungssteuermodul, Flash-to-Pass, Hauptlichtschalter |
20 |
13 | 1992-1994: Automatische Lampen, Warnton, analoge Kombiinstrumenten und -anzeigen, elektronisches Automatikgetriebe | 10 |
13 | 1995-1997: Airbagmodul, Warnleuchten, analoge Kombianzeigen und -anzeigen, elektronisches Automatikgetriebe, Beleuchtungssteuermodul, Frontsteuergerät | fünfzehn |
14 | 1995-1997: Leistungsschalter: Fenster-/Türschlosssteuerung, Fahrertürmodul, One Touch Down, analoges Kombiinstrument | 20 |
fünfzehn | Antiblockierbremsen, Ladeanzeige | 10 |
16 | 1992-1994: Leistungsantenne, Uhr, Radio | fünfzehn |
16 | 1995-1997: Zigarettenanzünder, Notblinkrelais | 20 |
17 | 1992-1994: Rückfahrscheinwerfer, variable Servolenkung (VAPS), Heckabtauung, Luftfederung, Tagfahrlicht, Anhängerbatterieladung, elektronischer Tag-/Nachtspiegel, Schaltsperre | fünfzehn |
17 | 1995-1997: Elektrische Spiegel, hintere Entfrostung | 10 |
18 | Airbag-System, digitales Kombiinstrument, beheizte Sauerstoffsensoren (HO2S (1992-1994)) | fünfzehn |
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Die Power Distribution Box befindet sich im Motorraum (auf der Beifahrerseite).

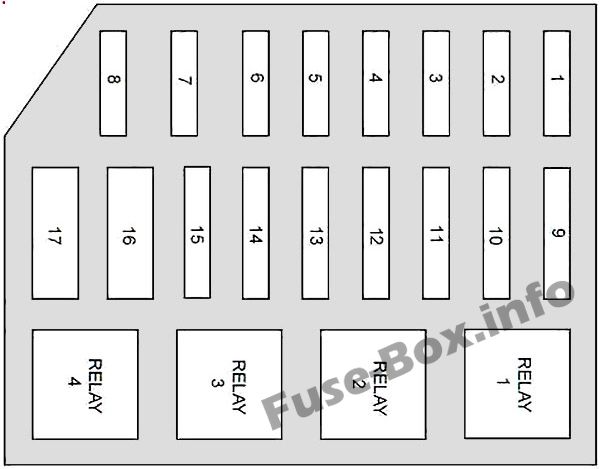

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Stromverteiler
№ | Geschützte Komponenten | Ampere |
---|---|---|
1 | 1992-1994: Elektrische Bremssteuerung, Polizeileistungsrelais | 30 |
1 | 1995-1997: Elektrisches Kraftstoffpumpenrelais | 20 |
2 | 1992-1994: Trailer Turn, Außenleuchtenrelais | 20 |
2 | 1995-1997: Starterrelais, Generator, Sicherungen 15,18 | 30 |
3 | Radioverstärker, Subwoofer-Verstärker | 25 |
4 | 1992-1994: Starterrelais, Lichtmaschine | 30 |
4 | 1995-1997: Anhänger-Außenleuchtenrelais | 20 |
5 | Hornrelais, Hörner | fünfzehn |
6 | 1992-1994: Laderelais für Anhängerbatterien | 30 |
6 | 1995-1997: Lichtsteuermodul, DRL | 20 |
7 | 1992-1994: Leistungsschalter: Elektrische Türschlösser, elektrische Sitze | 30 |
7 | 1995-1997: Leistungsschalter: Elektrische Türschlösser, elektrische Sitze, Kofferraumdeckelentriegelung, Tankklappenentriegelung | 20 |
8 | 1992-1997: Luftfederungskompressor, Luftfedermagnete | 30 |
8 | 1992-1994: Sicherungshalter für Polizeioption | 50 |
9 | 1992-1994: Siehe Sicherungen 6, 13, 16, 17 und Leistungsschalter 12 | 60 |
9 | 1995-1997: Siehe Sicherungen 1, 2, 6, 7,10, 11, 13 und Leistungsschalter 14 | 50 |
10 | 1992-1994: Starterrelais, siehe auch Sicherungen 1, 7,10, 15,13 1995-1997: Starterrelais, siehe auch Sicherungen 5, 9 |
50 |
11 | 1992-1994: Scheinwerfer, Tagfahrlicht, siehe auch Sicherungen 4, 5, 3, 9 1995-1997: Scheinwerfer, Tagfahrlicht, siehe auch Sicherungen 4, 8,16 und Sicherungsautomat 12 |
40 |
12 | PCM-Leistungsrelais, PCM | 30 |
13 | 1992-1994: Antiblockier-Bremsmodul | 30 |
13 | 1995-1997: Lüfterrelais | 50 |
14 | 1992-1994: Heckscheibenentfrostung 1995-1997: Heckscheibenentfrostungsrelais, siehe auch Sicherung 17 |
40 |
fünfzehn | 1992-1994: Anti-Blockier-Bremspumpen-Motorrelais | 50 |
fünfzehn | 1995-1997: Antiblockier-Bremsmodul | 30 |
16 | 1992-1994: Elektrische Kraftstoffpumpe, PCM | 20 |
16 | 1995-1997: Elektrischer Bremsregler / Sicherungshalter für Polizeioption | 30/50 |
17 | 1992-1994: Linke und rechte Zündspule | 20 |
17 | 1995-1997: Trailer Turn, Batterieladerelais / Polizeileistungsrelais | 40/30 |
Relais | ||
R1 | 1995-1997: Heckabtaurelais | |
R2 | Horn Relais | |
R3 | 1992-1994: ABS-Leistungsrelais 1995-1997: Lüfterrelais |
|
R4 | Luftfederungspumpenrelais, Polizeileistungsrelais |

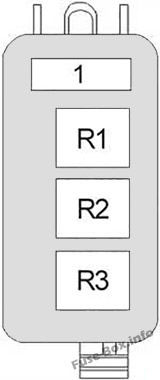

Zusätzliche Relaisbox
Dieser Relaisblock befindet sich am linken Kotflügel, befestigt am Unterdruckbehälter.
№ | Relais |
---|---|
R1 | A/C WOT-Ausschnitt |
R2 | Benzinpumpe |
R3 | PCM-Leistung |
1 | PCM-Leistung (Diode) |
