Hier finden Sie die Sicherungskasten-Belegung für den Mercury Mariner der Baujahre 2008 bis 2011. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Mercury Mariner 2008-2011
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Zusätzliche Relaisbox (Hybrid)
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Mercury Mariner?
- Was zeigt die Sicherungsbelegung?
- Weitere Mercury Sicherungskasten-Belegungen
Sicherungsanordnung Mercury Mariner 2008-2011
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mercury Mariner sind die Sicherung Nr. 40 (Vorderer Stromanschluss) im Sicherungskasten im Fahrgastraum und Sicherung Nr. 3 (Hinterer Stromanschluss – Mittelkonsole) im Motorraum-Sicherungskasten.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich auf der Beifahrerseite der Mittelkonsole hinter der Abdeckung.

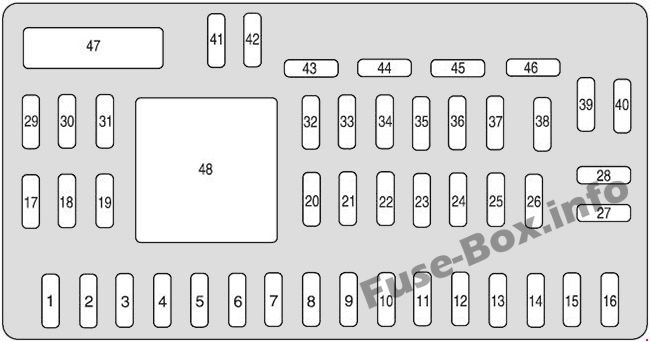

Sicherungsdiagramm
Belegung der Sicherungen und Relais im Fahrgastraum
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| 1 | 110V Wechselrichter | 30 |
| 2 | Bremse Ein/Aus-Schalter | fünfzehn |
| 3 | 2009-2011: SYNC_x0002_ Modul | fünfzehn |
| 4 | 2009-2011: Monddach | 30 |
| 5 | Tastaturbeleuchtung, Brake Shift Interlock (BSI) | 10 |
| 6 | Blinker, Bremsleuchten | 20 |
| 7 | Abblendlicht (links) | 10 |
| 8 | Abblendlicht (rechts) | 10 |
| 9 | Innenbeleuchtung | fünfzehn |
| 10 | Hintergrundbeleuchtung | fünfzehn |
| 11 | Allradantrieb | 10 |
| 12 | Elektrischer Spiegelschalter | 7,5 |
| 13 | 2008: Kanisterentlüftung | 7,5 |
| 14 | FCIM (Radiotasten), Satellitenradio, Frontanzeigemodul, GPS-Modul (2010-2011) | 10 |
| fünfzehn | Klimakontrolle | 10 |
| 16 | Nicht verwendet (Ersatz) | fünfzehn |
| 17 | Alle Verriegelungsmotoren, Heckklappenentriegelung, Liftglass-Entriegelung | 20 |
| 18 | Gewärmter Sitz | 20 |
| 19 | Heckscheibenwischer | 25 |
| 20 | Datenverbindung | fünfzehn |
| 21 | Nebelscheinwerfer | fünfzehn |
| 22 | Parklampen | fünfzehn |
| 23 | Fernlicht Scheinwerfer | fünfzehn |
| 24 | Hupenrelais | 20 |
| 25 | Bedarfslampen | 10 |
| 26 | Kombiinstrument | 10 |
| 27 | Zündschloss | 20 |
| 28 | Radio | 5 |
| 29 | Kombiinstrument | 5 |
| 30 | 2008: Overdrive-Abbruch | 5 |
| 31 | Rückhaltesteuermodul | 10 |
| 32 | 2010-2011: Rückfahrkameramodul | 10 |
| 33 | 2008: Geschwindigkeitskontrollschalter | 10 |
| 34 | 2008: Deaktivierungsschalter Geschwindigkeitsregelung, ABS | 5 |
| 35 | Allradantrieb, Elektrische Servolenkung (EPAS), Einparkhilfemodul, Aktives Parkassistenzmodul (2010-2011), 110-V-Wechselrichtermodul | 10 |
| 36 | Passives Anti-Diebstahl-System (PATS)-Transceiver | 5 |
| 37 | Klimakontrolle | 10 |
| 38 | Subwoofer/Verstärker (audiophiles Radio / Premium-Radio) | 20 |
| 39 | Radio, Radioverstärker (nur Navigation (2010-2011)) | 20 |
| 40 | Steckdose vorne | 20 |
| 41 | Fahrer-/Beifahrertürschlossschalter, Spiegelautomatik, Kompass, Ambientebeleuchtung, Monddach, Kameraanzeige im Spiegel | fünfzehn |
| 42 | Nicht verwendet (Ersatz) | 10 |
| 43 | Heckwischerlogik, Sitzheizungsrelais, Kombiinstrument | 10 |
| 44 | Nicht verwendet (Ersatz) | 10 |
| 45 | Frontwischerlogik, Gebläsemotorrelais | 5 |
| 46 | Insassenklassifizierungssystem (OCS), Deaktivierungsanzeige Beifahrerairbag (PADI) | 7,5 |
| 47 | Leistungsschalter: Elektrische Fensterheber, Monddach (2008) | 30 |
| Relais | ||
| 48 | Verzögertes Zubehör |
ad vertisements
Motorraum-Sicherungskasten
Lage des Sicherungskastens
Der Stromverteiler befindet sich im Motorraum (auf der Fahrerseite).
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen und Relais im Motorraum
| № | Geschützte Komponenten | Ampere |
|---|---|---|
| EIN | Elektronisches Servolenkungsmodul (EPAS) | 80 |
| B | Sicherungstafel Fahrgastraum (SPDJB) | 125 |
| 1 | Beheizter Spiegel | fünfzehn |
| 2 | Heckentfroster | 30 |
| 3 | Steckdose hinten (Mittelkonsole) | 20 |
| 4 | 2008: Kraftstoffpumpe (außer Hybrid) | 20 |
| 4 | Hybrid: Elektrische Vakuumpumpe | 40 |
| 5 | Powertrain Control Module (PCM) Keep Alive Power, PCM-Relais (2009-2011), Kanisterentlüftung (2009-2011), Getriebesteuermodul (Hybrid) | 10 |
| 6 | außer Hybrid: Lichtmaschine | fünfzehn |
| 7 | 2008: Rückfahrscheinwerfer | 10 |
| 7 | 2009-2011: Heckklappenverriegelung | fünfzehn |
| 8 | Standleuchten für Anhängerschlepper | 20 |
| 8 | Hybrid: Antriebsbatterie-Steuermodul | 5 |
| 9 | Antiblockiersystem (ABS) Hybrid: Bremssteuermodul |
50 |
| 10 | Scheibenwischer | 30 |
| 11 | außer Hybrid: Starter | 30 |
| 12 | Gebläsemotor | 40 |
| 13 | Klimaanlage Kupplung | 10 |
| 14 | außer Hybrid: Anhängerkupplungsblinker | fünfzehn |
| 14 | Hybrid: Heizung/Kühlmittelpumpe | 10 |
| fünfzehn | Hybrid: Traktionsbatterie-Steuermodul (TBCM) | 10 |
| 16 | Kühlgebläse 1 | 40 |
| 17 | Kühlgebläse 2 | 40 |
| 18 | außer Hybrid: ABS-Magnetventil | 20 |
| 18 | Hybrid: Magnetventil des Bremssteuermoduls | 50 |
| 19 | Elektrische Sitze | 30 |
| 22 | 2009-2011: Kraftstoffpumpe (außer Hybrid) | 20 |
| 22 | Hybrid: Zündspulen | fünfzehn |
| 23 | 2009-2011: Einspritzdüsen (außer Hybrid) | fünfzehn |
| 24 | 2008: PCM-Getriebe (außer Hybrid) Hybrid: Getriebesteuermodul |
10 |
| 25 | 2009-2011: Antiblockiersystem (ABS) (außer Hybrid) Hybrid: Antriebsbatterie-Steuermodul, thermisches Expansionsventil |
5 |
| 26 | 2008: PCM mil (außer Hybrid) | 10 |
| 26 | 2009-2011: Zündspulen (außer Hybrid) | fünfzehn |
| 26 | Hybrid: Kraftstoffpumpe, Antriebsbatterie-Steuermodul | 20 |
| 27 | 2008: PCM non-mil 2009-2011: PCM – allgemeine Kontrollleuchte für die Fehlfunktion von Antriebsstrangkomponenten |
10 |
| 28 | 2008: PCM (außer Hybrid)
Hybrid: Beheizter Abgassauerstoffsensor (HEGO), PCM (mil-on — Störungsanzeigelampe) |
fünfzehn |
| 28 | 2009-2011: PCM – Fehleranzeigelampe für emissionsbezogene Antriebsstrangkomponenten (außer Hybrid) | 20 |
| 29 | 2008: Zündspulen 2009-2011: PCM |
fünfzehn |
| 32 | Hybrid: A/C-Kupplungsdiode | — |
| 33 | PCM-Diode | — |
| 34 | außer Hybrid: Startdiode | — |
| 35 | Rückfahrscheinwerferrelais, Drehzahlsteuermodul (2008), Heckabtaurelais, Run/Start (2009-2011) | 10 |
| 36 | Nicht benutzt | — |
| 37 | Nicht benutzt | — |
| Relais | ||
| 20 | Klimaanlage Kupplung | |
| 21A | Heckentfroster | |
| 21B | 2009-2011: Kraftstoffpumpe Hybrid: Zündung |
|
| 21C | Gebläse | |
| 21D | PCM | |
| 30 | Kühlgebläse 1 | |
| 30B | Starter Hybrid: Elektrische Vakuumpumpe mechanisch |
|
| 30C | Hauptkühlgebläse | |
| 30D | Kühlgebläse 2 | |
| 31A | Rückfahrscheinwerfer | |
| 31B | 2008: Kraftstoffpumpe | |
| 31C | außer Hybrid: Anhängerkupplung links abbiegen Hybrid: Heizungspumpe |
|
| 31D | außer Hybrid: Anhängerkupplung rechts abbiegen Hybrid: Kühlmittelpumpe |
|
| 31E | außer Hybrid: Anhängerschlepper | |
| 31F | 2009-2011: Heckklappenverriegelung |
ad vertisements
Zusätzliche Relaisbox (Hybrid)
Zusätzliche Relaisbox (Hybrid)
| № | Geschützte Komponenten | EIN |
|---|---|---|
| 1 | Nicht benutzt | — |
| 2 | Nicht benutzt | — |
| 3 | Nicht benutzt | — |
| 4 | Vakuumpumpenmonitor | 5 |
| 5 | Nicht benutzt | — |
| 6 | Nicht benutzt | — |
| Relais | Elektrische Vakuumpumpe (Festkörper) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mercury Mariner?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Mercury Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
