Die Mittelklasse-Limousine Mercury Milan wurde von 2006 bis 2011 produziert. Hier finden Sie Sicherungskasten-Diagramme von Mercury Milan 2006, 2007, 2008, 2009, 2010 und 2011 , Informationen über die Lage der Sicherungsbleche im Fahrzeuginnenraum und lernen Sie die Zuordnung jeder Sicherung (Sicherungsbelegung) und Relais
der Inhalt
- Sicherungsbelegung Mercury Mailand 2006-2011
- Lage des Sicherungskastens
- Sicherungskastendiagramm (2006-2009)
- Sicherungskastendiagramm (2010-2011)
- Lage des Sicherungskastens
- Sicherungskastendiagramm (2006-2007)
- Sicherungskastendiagramm (2008-2009)
- Sicherungskastendiagramm (2010-2011, außer Hybrid)
- Sicherungskastendiagramm (2010-2011, Hybrid)
Sicherungsbelegung Mercury Mailand 2006-2011
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mercury Milan sind die Sicherung Nr. 15 (2006-2009: Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherungen Nr. 17 (2006-2007) oder Nr. 22 (2008-2011) (Konsole Steckdose), #29 (2010-2011: Frontsteckdose), #18 (2011: 110-V-Steckdose) im Motorraum-Sicherungskasten.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Armaturenbrett, hinter der Abdeckung.

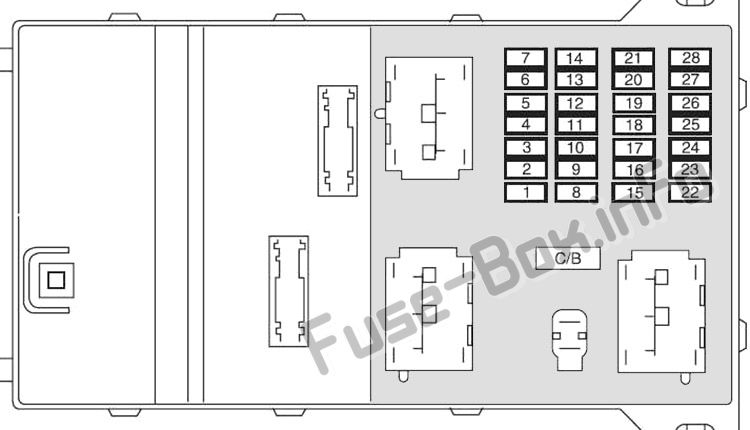

Sicherungskastendiagramm (2006-2009)
Belegung der Sicherungen im Fahrgastraum (2006-2009)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Rückfahrscheinwerfer, Elektrochromatischer Spiegel | 10 |
| 2 | Hörner | 20 |
| 3 | Batteriesparmodus: Innenbeleuchtung, Pfützenlampe, Kofferraumlampe, elektrische Fensterheber | fünfzehn |
| 4 | Parkleuchten, Seitenmarkierungen, Kennzeichenleuchten | fünfzehn |
| 5 | Nicht benutzt | — |
| 6 | Nicht benutzt | — |
| 7 | Nicht benutzt | — |
| 8 | Heckscheibenheizung | 30 |
| 9 | Beheizte Spiegel | 10 |
| 10 | Starterspule, PCM | 30 |
| 11 | Fernlicht | fünfzehn |
| 12 | Verzögerungszubehör: Radio Head Units, Monddach, Schlossschalterbeleuchtung, Elektrochromatische Spiegel, Ambientebeleuchtung (2008-2009) | 7,5 |
| 13 | Kombi, Analoguhr, Klimasteuergerät, KAM-PCM (2006-2007), Kanisterentlüftungsmagnet (2006-2007) | 7,5 |
| 14 | Waschpumpe | fünfzehn |
| fünfzehn | Feuerzeug | 20 |
| 16 | Türschloss-Betätiger, Kofferraumdeckelschloss-Magnetventil | fünfzehn |
| 17 | Subwoofer | 20 |
| 18 | Radio Head Units, OBDII-Anschluss | 20 |
| 19 | Nicht verwendet (Ersatz) | 7,5 |
| 20 | Elektrische Spiegel, Satellitenradiomodul (2008-2009), Allradantrieb (2008-2009) | 7,5 |
| 21 | Bremsleuchten, CHMSL (2008-2009) | 7,5 |
| 22 | Audio | 7,5 |
| 23 | Wischerrelaisspule, Clusterlogik | 7,5 |
| 24 | OCS (Beifahrersitz), PAD-Anzeige | 7,5 |
| 25 | RCM | 7,5 |
| 26 | PATS-Transceiver, Magnetventil für Bremsschaltsperre, Bremspedalschalter, Relaisspule für Automatikgetriebe (2008-2009), Rückfahrschalter (Rückfahrscheinwerfer für Schaltgetriebe) (2008-2009) | 7,5 |
| 27 | Cluster, Klimasteuergeräte | 7,5 |
| 28 | ABS/Traktionskontrolle, Sitzheizung, Kompass, Rückfahrsensor (2008-2009) | 10 |
| C/B | Schutzschalter: Monddachstrom, verzögertes Zubehör (SJB-Sicherung 12, Fensterheber) | 30 |
ad vertisements

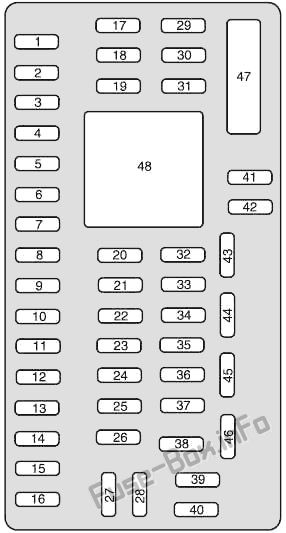

Sicherungskastendiagramm (2010-2011)
Belegung der Sicherungen im Fahrgastraum (2010-2011)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Fahrer intelligenter Fenstermotor | 30 |
| 2 | Brems-Ein/Aus-Schalter, Mittelhoch montierte Bremsleuchte | fünfzehn |
| 3 | Hybrid: HEV-Batterielüfter | fünfzehn |
| 4 | Hybrid: 110V Wechselrichter | 30 |
| 5 | Tastaturbeleuchtung, Bremsschaltsperre | 10 |
| 6 | Blinkleuchten | 20 |
| 7 | Abblendlicht (links) | 10 |
| 8 | Abblendlicht (rechts) | 10 |
| 9 | Höflichkeitslichter | fünfzehn |
| 10 | Hintergrundbeleuchtung, Pfützenlampen | fünfzehn |
| 11 | AWD-Modul | 10 |
| 12 | Elektrische Außenspiegel | 7,5 |
| 13 | SYNC-Modul | 5 |
| 14 | Modul für Radio- und Klimatisierungstasten mit elektronischer Verkleidung (EFP). Navigationsdisplay, Center-Informationsdisplay, GPS-Modul | 10 |
| fünfzehn | Klimakontrolle | 10 |
| 16 | Nicht verwendet (Ersatz) | fünfzehn |
| 17 | Türschlösser, Kofferraumentriegelung | 20 |
| 18 | Beheizte Sitze | 20 |
| 19 | Verstärker | 25 |
| 20 | On-Board-Diagnosestecker | fünfzehn |
| 21 | Nebelscheinwerfer | fünfzehn |
| 22 | Seitenmarkierungsleuchten vorn, Parkleuchten, Kennzeichenleuchte | fünfzehn |
| 23 | Fernlicht Scheinwerfer | fünfzehn |
| 24 | Horn | 20 |
| 25 | Bedarfsleuchten/Energiesparrelais | 10 |
| 26 | Batterieleistung des Kombiinstruments | 10 |
| 27 | Zündschloss | 20 |
| 28 | Funk-Kurbelsensor-Schaltung | 5 |
| 29 | Zündleistung des Kombiinstruments | 5 |
| 30 | Nicht verwendet (Ersatz) | 5 |
| 31 | Nicht verwendet (Ersatz) | 10 |
| 32 | Rückhaltekontrollmodul | 10 |
| 33 | Nicht verwendet (Ersatz) | 10 |
| 34 | Nicht verwendet (Ersatz) | 5 |
| 35 | Rückfahrerkennungssystem, Toter-Winkel-Informationssystem, Sitzheizung, Rückfahrkamera, 110-V-Wechselrichter, AWD | 10 |
| 36 | Passiver Anti-Diebstahl-Sensor (PATS)-Transceiver | 5 |
| 37 | Hybrid: Feuchtigkeitssensor | 10 |
| 38 | Subwoofer-Verstärker | 20 |
| 39 | Radio | 20 |
| 40 | Nicht verwendet (Ersatz) | 20 |
| 41 | Automatisch abblendender Spiegel, Monddach, Kompass, Ambientebeleuchtung | fünfzehn |
| 42 | Elektronische Stabilitätskontrolle, Elektronische Servolenkung | 10 |
| 43 | Regensensor | 10 |
| 44 | Kraftstoffdiode/Steuermodul Antriebsstrang | 10 |
| 45 | Beheizte Rücklicht- und Gebläserelaisspule, Scheibenwischer | 5 |
| 46 | Insassenklassifizierungssensor (OCS)-Modul, Beifahrerairbag-Aus-Lampe | 7,5 |
| 47 | Leistungsschalter: Elektrische Fensterheber | 30 |
| 48 | Verzögertes Zubehör (Relais) | – |
ad vertisements
Motorraum-Sicherungskasten

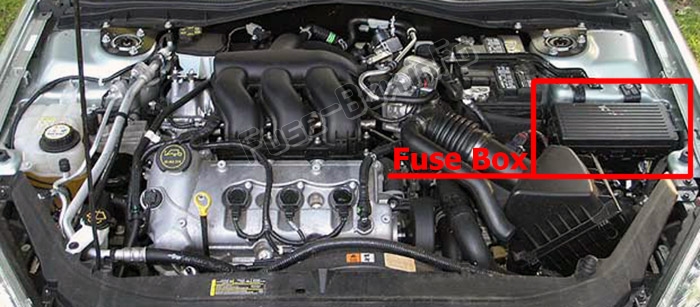

Lage des Sicherungskastens
Der Sicherungskasten befindet sich im Motorraum (auf der Fahrerseite) unter der Abdeckung.

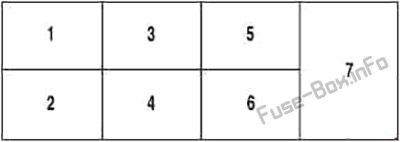

Hybrid
Sicherungskastendiagramm (2006-2007)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (2006-2007)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Einspeisung SJB (Sicherungen 12, 13, 14, 15, 16, 17, 18, C/B) | 60 |
| 2 | Antriebsstrangleistung | 40 |
| 3 | Nicht benutzt | — |
| 4 | Gebläsemotor | 40 |
| 5 | Nicht benutzt | — |
| 6 | Heckscheibenheizung, beheizbare Spiegel | 40 |
| 7 | PETA-Pumpe (nur PZEV-Motor) | 40 |
| 8 | Nicht benutzt | — |
| 9 | Wischer | 20 |
| 10 | ABS-Ventile | 20 |
| 11 | Beheizte Sitze | 20 |
| 12 | Nicht benutzt | — |
| 13 | Nicht benutzt | — |
| 14 | Zündschloss | fünfzehn |
| fünfzehn | Nicht benutzt | — |
| 16 | Übertragung | fünfzehn |
| 17 | Konsolen-Power-Point | 20 |
| 18 | Lichtmaschinensensor | 10 |
| 19 | Logik-Feed zu SJB (Solid State Devices) | 40 |
| 20 | Nicht benutzt | — |
| 21 | Nicht benutzt | — |
| 22 | Nicht benutzt | — |
| 23 | Einspeisung SJB (Sicherungen 1, 2, 4, 10, 11) | 60 |
| 24 | Nebelscheinwerfer | fünfzehn |
| 25 | Klimakompressorkupplung | 10 |
| 26 | Nicht benutzt | — |
| 27 | Nicht benutzt | — |
| 28 | Nicht benutzt | — |
| 29 | Motorkühlgebläse | 50 |
| 30 | Kraftstoffpumpenrelaisspeisung | 30 |
| 31 | Nicht benutzt | — |
| 32 | Elektrischer Fahrersitz | 30 |
| 33 | Monddach | 20 |
| 34 | Nicht benutzt | — |
| 35 | Nicht benutzt | — |
| 36 | ABS-Pumpe | 40 |
| 37 | Nicht benutzt | — |
| 38 | Nicht benutzt | — |
| 39 | Nicht benutzt | — |
| 40 | Nicht benutzt | — |
| 41 | Nicht benutzt | — |
| 42 | PCM nicht emissionsbezogen | fünfzehn |
| 43 | Spule am Stecker | fünfzehn |
| 44 | PCM-Emissionen bezogen | fünfzehn |
| 45 | Rückmeldung der PETA-Pumpe (nur PZEV-Motor) | 5 |
| 46 | Injektoren | fünfzehn |
| 62 | Leistungsschalter: Ersatz | – |
| Dioden | ||
| 60 | Benzinpumpe | |
| 61 | Nicht benutzt | |
| Relais | ||
| 47 | Nebelscheinwerfer | |
| 48 | Nicht benutzt | |
| 49 | Nicht benutzt | |
| 50 | Wischerpark | |
| 51 | Klimaanlage Kupplung | |
| 52 | Nicht benutzt | |
| 53 | Wischer RUN | |
| 54 | Getriebe (nur I4-Motor) | |
| 55 | Benzinpumpe | |
| 56 | Gebläsemotor | |
| 57 | PCM | |
| 58 | PETA-Pumpe (nur PZEV-Motor) | |
| 59 | Nicht benutzt |

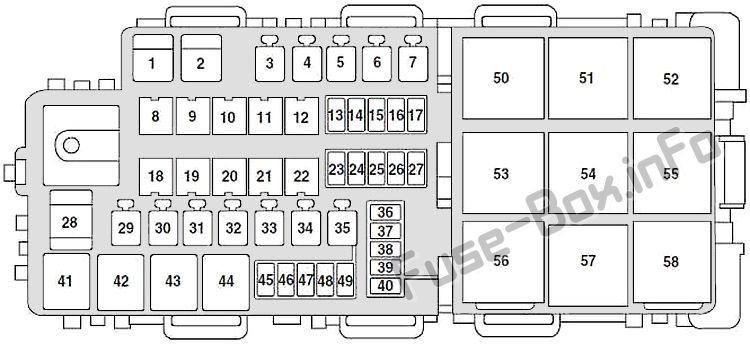

Sicherungskastendiagramm (2008-2009)
ad vertisements
Belegung der Sicherungen und Relais im Motorraum (2008-2009)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Einspeisung SJB (Sicherungen 12, 13, 14, 15, 16, 17, 18, C/B) | 60 |
| 2 | Einspeisung SJB (Sicherungen 1, 2, 4, 10, 11) | 60 |
| 3 | Antriebsstrangleistung, PCM-Relaisspule | 40 |
| 4 | Gebläsemotor | 40 |
| 5 | Nicht benutzt | — |
| 6 | Heckscheibenheizung, beheizbare Spiegel | 40 |
| 7 | Stromversorgung der PETA-Pumpe (PZEV) | 40 |
| 8 | ABS-Pumpe | 40 |
| 9 | Wischer | 20 |
| 10 | ABS-Ventile | 30 |
| 11 | Beheizte Sitze | 20 |
| 12 | Nicht benutzt | — |
| 13 | SYNCHRONISIEREN | 10 |
| 14 | Zündschloss | fünfzehn |
| fünfzehn | Nicht benutzt | — |
| 16 | Übertragung | fünfzehn |
| 17 | Lichtmaschinensensor | 10 |
| 18 | Nicht benutzt | — |
| 19 | Logik-Feed zu SJB (Solid State Devices) | 40 |
| 20 | Nicht benutzt | — |
| 21 | Nicht benutzt | — |
| 22 | Konsolen-Power-Point | 20 |
| 23 | PCM KAM, FNR5 und Kanisterentlüftungsmagnet | 10 |
| 24 | Nebelscheinwerfer | fünfzehn |
| 25 | Klimakompressorkupplung | 10 |
| 26 | Nicht benutzt | — |
| 27 | Nicht benutzt | — |
| 28 | Motorkühlgebläse | 60 |
| 29 | Nicht benutzt | — |
| 30 | Relais Kraftstoffpumpe/Einspritzdüsen | 30 |
| 31 | Nicht benutzt | — |
| 32 | Elektrischer Fahrersitz | 30 |
| 33 | Monddach | 20 |
| 34 | Nicht benutzt | — |
| 35 | Nicht benutzt | — |
| 36 | PCM-Diode | 1 |
| 37 | One Touch Integrated Start (OTIS) Diode | 1 |
| 38 | Nicht benutzt | — |
| 39 | Nicht benutzt | — |
| 40 | Nicht benutzt | — |
| 45 | Rückmeldung der PETA-Pumpe (PZEV) | 5 |
| 46 | Injektoren | fünfzehn |
| 47 | PCM-Klasse B | fünfzehn |
| 48 | Spule am Stecker | fünfzehn |
| 49 | PCM-Klasse C | fünfzehn |
| Relais | ||
| 41 | Nebelscheinwerferrelais | |
| 42 | Wischerparkrelais | |
| 43 | Klimakupplungsrelais | |
| 44 | FNR5 Übertragungsrelais | |
| 50 | Nicht benutzt | |
| 51 | Nicht benutzt | |
| 52 | Gebläserelais | |
| 53 | Nicht benutzt | |
| 54 | Relais Kraftstoffpumpe/Einspritzdüsen | |
| 55 | Wischer-RUN-Relais | |
| 56 | Nicht benutzt | |
| 57 | PCM-Relais | |
| 58 | PETA-Pumpe (PZEV) |

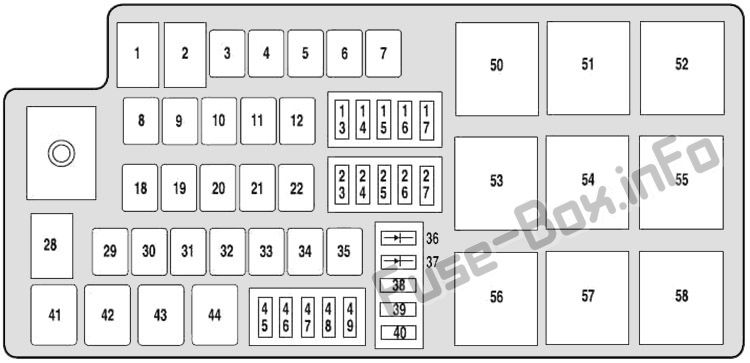

Sicherungskastendiagramm (2010-2011, außer Hybrid)
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum (2010-2011, außer Hybrid)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Elektronische Servolenkung B+ | 50 |
| 2 | Elektronische Servolenkung B+ | 50 |
| 3 | Antriebsstrangsteuermodul (PCM) (Relais 57 Leistung) | 40 |
| 4 | Nicht benutzt | — |
| 5 | Anlasser (Relais 55 Leistung) | 30 |
| 6 | Heckabtauung (Relais 53 Leistung) | 40 |
| 7 | Nicht benutzt | — |
| 8 | Pumpe des Antiblockiersystems (ABS) | 40 |
| 9 | Scheibenwaschanlage | 20 |
| 10 | ABS-Ventil | 30 |
| 11 | Nicht benutzt | — |
| 12 | Nicht benutzt | — |
| 13 | Nicht benutzt | — |
| 14 | Nicht benutzt | — |
| fünfzehn | Nicht benutzt | — |
| 16 | Getriebemodul (3.5L) | fünfzehn |
| 17 | Generator | 10 |
| 18 | Nicht benutzt | — |
| 19 | Nicht benutzt | — |
| 20 | Nicht benutzt | — |
| 21 | Nicht benutzt | — |
| 22 | Konsolen-Power-Point | 20 |
| 23 | PCM – Macht am Leben erhalten, Kanisterentlüftung | 10 |
| 24 | Nicht benutzt | — |
| 25 | Klimakupplung (Relais 43 Leistung) | 10 |
| 26 | Nicht benutzt | — |
| 27 | Nicht benutzt | — |
| 28 | Kühlgebläsemotor | 60 (2,5L & 3,0L) 80 (3,5L) |
| 29 | Steckdose vorne | 20 |
| 30 | Kraftstoffrelais (Relais 54 Leistung) | 30 |
| 31 | Elektrischer Beifahrersitz | 30 |
| 32 | Elektrischer Fahrersitz | 30 |
| 33 | Einspeisung des Monddachmotors | 20 |
| 34 | Nicht benutzt | — |
| 35 | Gebläsemotor der vorderen Klimaanlage (Relais 52 Leistung) | 40 |
| 38 | Beheizte Seitenspiegel | 10 |
| 39 | Nicht benutzt | — |
| 40 | Nicht benutzt | — |
| 45 | Injektoren | fünfzehn |
| 46 | PCM | fünfzehn |
| 47 | Allgemeine Antriebsstrangkomponenten, Klimakupplungsrelais, Rückfahrleuchten | 10 |
| 48 | Zündspulen (3,0 l) Abgasrelevante Antriebsstrangkomponenten (2,5 l & 3,5 l) |
fünfzehn |
| 49 | Emissionsrelevante Antriebsstrangkomponenten (3,0 l) | 20 |
| Dioden | ||
| 36 | Benzinpumpe | 1 |
| 37 | One-Touch-Start | 1 |
| Relais | ||
| 41 | Rückfahrleuchten | |
| 42 | Nicht benutzt | |
| 43 | Klimaanlage Kupplung | |
| 44 | Nicht benutzt | |
| 50 | Nicht benutzt | |
| 51 | Nicht benutzt | |
| 52 | Gebläsemotor | |
| 53 | Heckabtauung | |
| 54 | Treibstoff | |
| 55 | Anlasser | |
| 56 | Nicht benutzt | |
| 57 | PCM | |
| 58 | Nicht benutzt |
ad vertisements
Sicherungskastendiagramm (2010-2011, Hybrid)
Belegung der Sicherungen und Relais im Motorraum (2010-2011, Hybrid)
| № | Stromkreise geschützt | Ampere |
|---|---|---|
| 1 | Elektronische Servolenkung B+ | 50 |
| 2 | Elektronische Servolenkung B+ | 50 |
| 3 | Steuergerät für Antriebsstrang (Hilfsrelais 5 Leistung) | 40 |
| 4 | Nicht benutzt | — |
| 5 | Nicht benutzt | — |
| 6 | Heckabtauung (Hilfsrelais 4 Leistung) | 40 |
| 7 | Vakuumpumpe (Hilfsrelais 6 Leistung) | 40 |
| 8 | Bremssystem-Steuerpumpe | 50 |
| 9 | Scheibenwaschanlage | 20 |
| 10 | Steuerventile des Bremssystems | 30 |
| 11 | Nicht benutzt | — |
| 12 | Nicht benutzt | — |
| 13 | Motorelektronik Kühlmittel-/Heizungspumpe (Relais 42 & 44 Leistung) | fünfzehn |
| 14 | Nicht benutzt | — |
| fünfzehn | Nicht benutzt | — |
| 16 | Nicht benutzt | — |
| 17 | HEV-Hochvolt-Batteriemodul | 10 |
| 18 | 110V Steckdose (2011) | 30 |
| 19 | Nicht benutzt | — |
| 20 | Nicht benutzt | — |
| 21 | Nicht benutzt | — |
| 22 | Konsolen-Power-Point | 20 |
| 23 | Antriebsstrangsteuermodul/Getriebesteuermodul Keep-Alive-Power, Kanisterentlüftung | 10 |
| 24 | Nicht benutzt | — |
| 25 | Nicht benutzt | — |
| 26 | Linker Scheinwerfer (Hilfsrelais 1 Leistung) | fünfzehn |
| 27 | Rechter Scheinwerfer (Hilfsrelais 2 Leistung) | fünfzehn |
| 28 | Kühlgebläsemotor | 60 |
| 29 | Steckdose vorne | 20 |
| 30 | Kraftstoffrelais (Relais 43 Leistung) | 30 |
| 31 | Elektrischer Beifahrersitz | 30 |
| 32 | Elektrischer Fahrersitz | 30 |
| 33 | Monddach | 20 |
| 34 | Nicht benutzt | — |
| 35 | Gebläsemotor der vorderen Klimaanlage (Hilfsrelais 3 Leistung) | 40 |
| 36 | Diode: Kraftstoffpumpe | 1 |
| 37 | Überwachung der Vakuumpumpe | 5 |
| 38 | Beheizte Seitenspiegel | 10 |
| 39 | Getriebesteuermodul | 10 |
| 40 | Antriebsstrangsteuermodul | 10 |
| 45 | Injektoren | fünfzehn |
| 46 | Spule auf Steckern | fünfzehn |
| 47 | Steuergerät Antriebsstrang (allgemein): Heizungspumpe, Motorelektronik Kühlmittelpumpenrelaisspulen, DC/DC-Wandler, Rückfahrscheinwerfer, Bremssteuerung | 10 |
| 48 | HEV-Hochspannungsbatteriemodul, Kraftstoffpumpenrelais | 20 |
| 49 | Antriebsstrang-Steuermodul (emissionsbezogen) | fünfzehn |
| Relais | ||
| 41 | Rückfahrleuchten | |
| 42 | Heizungspumpe | |
| 43 | Benzinpumpe | |
| 44 | Motorelektronik Kühlmittelpumpe |
ad vertisements
Zusätzliche Relaisbox (Hybrid)
Die Relaisbox befindet sich vor dem Kühler im Motorraum.
| № | Relais |
|---|---|
| 1 | Linker Scheinwerfer |
| 2 | Rechter Scheinwerfer |
| 3 | Gebläsemotor |
| 4 | Heckscheibenheizung |
| 5 | Antriebsstrangsteuermodul |
| 6 | Vakuumpumpenabschaltung pump |
| 7 | Vakuumpumpe |
