In diesem Artikel betrachten wir den Nissan Altima (L33) der fünften Generation, der von 2013 bis 2018 produziert wurde. Hier finden Sie Sicherungskastendiagramme von Nissan Altima 2013, 2014, 2015, 2016, 2017 und 2018 , Informationen zum Standort von die Sicherungstafeln im Inneren des Fahrzeugs und lernen Sie die Zuordnung jeder Sicherung (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Nissan Altima 2013-2018
Die Sicherungen des Zigarettenanzünders (Steckdose) im Nissan Altima sind die Sicherungen #20 und #21 im Sicherungskasten der Instrumententafel.
Sicherungskasten Instrumententafel
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung unten links neben dem Lenkrad.

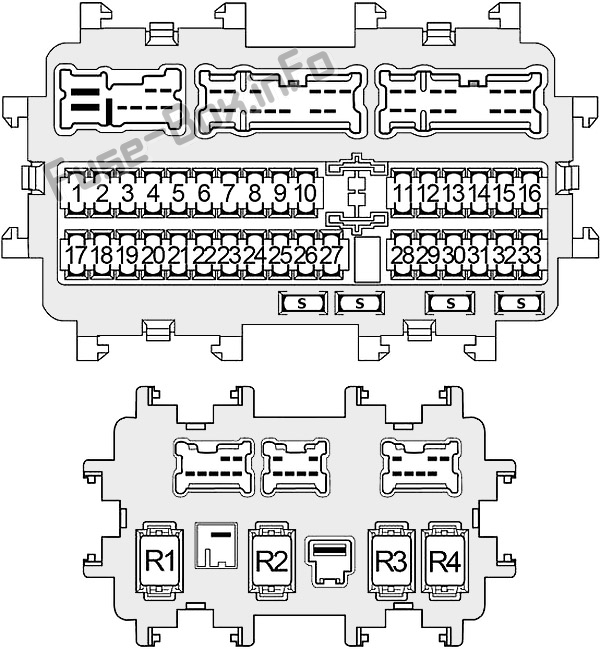

Sicherungskastendiagramm
ad vertisements
Zuordnung der Sicherungen und Relais in der Instrumententafel
| № | Ampere | Beschreibung |
|---|---|---|
| 1 | 10 | Lichtautomatik, Rückfahrscheinwerfer, Karosseriesteuergerät, CVT-Steuerung, Tagfahrlicht, Außenspiegel, Motorsteuerung, Nebelscheinwerfer, Wischer- und Waschanlage vorn, Homelink Universal-Transceiver, Scheinwerfer, Beleuchtung, Intelligentes Schlüsselsystem, Innenspiegel, Innenraumleuchte, NVIS, Schiebedach, Parkleuchten, Kennzeichenleuchten, Rückleuchten, Stromverteilungssystem, elektrische Türverriegelung, elektrische Fensterheberanlage, Heckscheibenheizung, Reifendruckkontrollsystem, Blinker und Warnblinker, Fahrzeugsicherheitssystem, Warnsignalsystem |
| 2 | 10 | Beheiztes Lenkrad |
| 3 | fünfzehn | Karosseriesteuermodul, intelligentes Schlüsselsystem, elektrisches Türschlosssystem, elektrisches Fenstersystem, Fahrzeugsicherheitssystem |
| 4 | fünfzehn | Karosseriesteuermodul, intelligentes Schlüsselsystem, elektrisches Türschlosssystem, elektrisches Fenstersystem, Fahrzeugsicherheitssystem |
| 5 | 10 | Nicht benutzt |
| 6 | – | Nicht benutzt |
| 7 | – | Nicht benutzt |
| 8 | – | Nicht benutzt |
| 9 | 5 | Karosseriesteuermodul, Außenspiegel, NVIS, Intelligentes Schlüsselsystem, Stromverteilungssystem, Reifendrucküberwachungssystem |
| 10 | 10 | Rückfahrleuchte, Karosseriesteuergerät, Bremssteuersystem, CVT-Schaltsperrsystem, Motorsteuersystem, Intelligentes Schlüsselsystem, Stromverteilungssystem, Bremsleuchte, Intelligentes Schlüsselsystem, NVIS, Stromverteilungssystem |
| 11 | – | Nicht benutzt |
| 12 | fünfzehn | BOSE Audio: Display-Audiosystem, Navigationssystem |
| 13 | 10 | CVT-Steuerungssystem, Tagfahrlicht, Nebelscheinwerfer, Scheinwerfer, Beleuchtung, Intelligentes Schlüsselsystem, Kombiinstrument, NVIS, Parkleuchten, Kennzeichenleuchten, Rückleuchten, SRS-Airbag-Steuerungssystem, Reifendruckkontrollsystem, Blinker und Warnblinkanlage Warnleuchten, Fahrzeugsicherheitssystem, Warnsignalsystem |
| 14 | 5 | Klimaanlagensteuerung |
| fünfzehn | 20 | BASE-Audiosystem, Display-Audiosystem, Navigationssystem, Fahrerassistenzsystem |
| 16 | 5 | Karosseriesteuermodul, Stromverteilungssystem |
| 17 | fünfzehn | Klimaanlagensteuerung, Stromverteilungssystem, Karosseriesteuermodul |
| 18 | – | Nicht benutzt |
| 19 | fünfzehn | Stromverteilungssystem |
| 20 | 20 | Steckdose |
| 21 | 20 | Steckdose |
| 22 | 10 | Heckscheibenheizung, Karosseriesteuergerät |
| 23 | fünfzehn | Heckscheibenheizung, Karosseriesteuergerät |
| 24 | fünfzehn | Heckscheibenheizung, Karosseriesteuergerät |
| 25 | 5 | Zubehör Relais 2 |
| 26 | 5 | Nicht benutzt |
| 27 | fünfzehn | Klimaanlagensteuerung, Stromverteilungssystem, Karosseriesteuermodul |
| 28 | fünfzehn | Gewärmter Sitz |
| 29 | 5 | CVT-Steuerungssystem, Fahrerassistenzsystem, Motorsteuerungssystem, Navigationssystem |
| 30 | 10 | Klimaanlagensteuerung, Kompass, beheizbares Lenkrad, Homelink Universal Transceiver, Innenspiegel, Stromverteilungssystem, Heckscheibenheizung, Motorsteuergerät, Stromverteilungssystem |
| 31 | 5 | Bremskontrollsystem, Ladesystem, CVT-Kontrollsystem, Tagfahrlichtsystem, elektronisch gesteuerte Servolenkung, Motorkontrollsystem, Nebelscheinwerfer, Scheinwerfer, Beleuchtung, Kombiinstrument, Parkleuchten, Kennzeichenleuchten, Rückleuchten, SRS-Airbag-Steuerung System, Reifendruckkontrollsystem, Blinker und Warnblinkanlage, Warnsignalsystem |
| 32 | 10 | SRS-Airbag-Kontrollsystem |
| 33 | – | Nicht benutzt |
| S | Ersatzsicherungen | |
| Relais | ||
| R1 | Zündung 2 | |
| R2 | Gebläsemotor | |
| R3 | Heckscheibenheizung | |
| R4 | Zubehör 1 |
ad vertisements
Sicherungskästen im Motorraum
Lage des Sicherungskastens

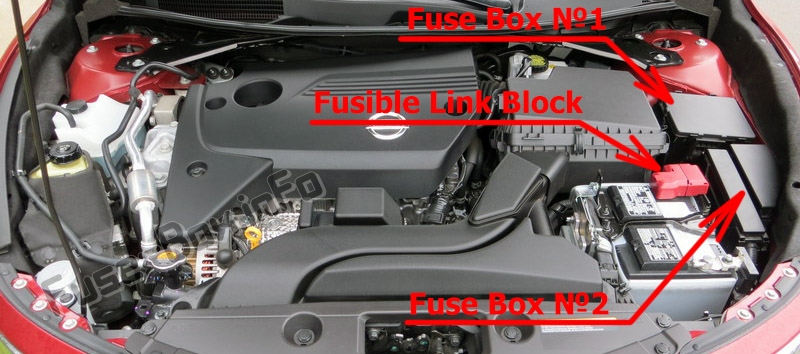

Es gibt drei Sicherungskästen – Fusible Link Block (Hauptsicherungen) befindet sich am Pluspol der Batterie und zwei Sicherungskästen befinden sich neben der Batterie.
Die Sicherungen des ersten Blocks befinden sich auf der Unterseite dieses Gerätes.
Schmelzsicherungsblock
| № | Ampere | Beschreibung |
|---|---|---|
| EIN | 250 | Generator, Anlasser, Sicherungen B, C, D |
| B | 100 | Sicherungen 59, 60, 62, 63, G, H, I, L, M, N |
| C | 80 | Scheinwerfer-High-Relais (Sicherungen 34, 35), Scheinwerfer-Low-Relais (Sicherungen 36, 37), Rücklicht-Relais (Sicherungen 51, 52), Frontscheibenwischer-Relais, Sicherungen 41, 42, 43 |
| D | 100 | Servolenkungs-Steuermodul |
| E | 80 | Motorsteuergerätrelais (Sicherungen 38, 39, 40), Zündrelais 1 (A/C-Relais, Kühlgebläserelais 1, Sicherungen 44, 45, 46, 47, 48, 49, 50), Sicherungen 53, 55, 56 55 |
| F | 100 | Zubehör Relais 1 (Sicherungen 19, 20, 21), Sicherungen 1, 2, 3, 4, 9, 10, 12. 13, 14, 15, 16, 25 |
Sicherungskasten №1 Diagramm
ad vertisements

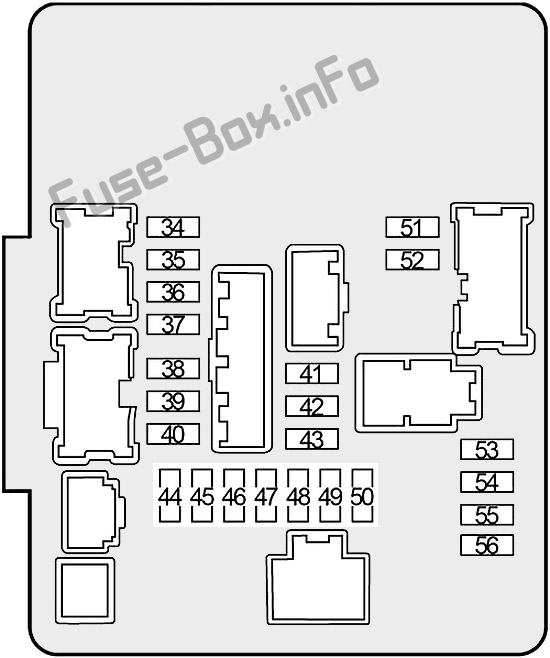

Belegung der Sicherungen im Motorraum-Sicherungskasten №1
| № | Ampere | Beschreibung |
|---|---|---|
| 34 | 10 | Scheinwerfer hoch, automatisches Lichtsystem, Tagfahrlichtsystem |
| 35 | 10 | Scheinwerfer hoch, automatisches Lichtsystem, Tagfahrlichtsystem |
| 36 | fünfzehn | Scheinwerfer niedrig, automatisches Lichtsystem, Tagfahrlichtsystem |
| 37 | fünfzehn | Scheinwerfer niedrig, automatisches Lichtsystem, Tagfahrlichtsystem |
| 38 | 10 | Motorsteuerungsmodul |
| 39 | 10 | Motorsteuerungsmodul |
| 40 | fünfzehn | Motorsteuerungsmodul |
| 41 | 30 | Frontwischerrelais |
| 42 | fünfzehn | Nebelrelais vorn |
| 43 | 10 | Automatisches Lichtsystem, Tagfahrlichtsystem |
| 44 | fünfzehn | Motorsteuerungsmodul |
| 45 | 10 | Motorsteuerungsmodul |
| 46 | 10 | BCM (Body Control Module), CVT-Steuerungssystem, Motorsteuerungssystem, Intelligentes Schlüsselsystem, NVIS, Startsystem |
| 47 | fünfzehn | Kraftstoffpumpenrelais |
| 48 | 10 | Motorsteuerungsmodul |
| 49 | 10 | Bremssteuerungssystem, elektronisch gesteuertes Servolenkungssystem |
| 50 | 10 | BCM (Body Control Module), Fahrerassistenzsystem, Front-Wischer- und Waschanlage |
| 51 | 10 | Parkleuchten, Kennzeichenleuchten, Rückleuchten |
| 52 | 10 | Auto Light System, Parkleuchten, Kennzeichenleuchten, Rückleuchten |
| 53 | 10 | Klimaanlagenrelais |
| 54 | – | Nicht benutzt |
| 55 | fünfzehn | Drosselklappen-Motorrelais |
| 56 | 10 | Motorsteuerungsmodul |
ad vertisements
Sicherungskasten №2 Diagramm

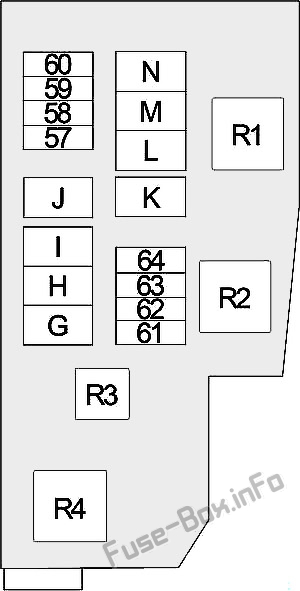

Belegung der Sicherungen im Motorraum-Sicherungskasten №2
| № | Ampere | Beschreibung |
|---|---|---|
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | 10 | BCM (Body Control Module), Intelligentes Schlüsselsystem |
| 60 | 10 | CVT-Steuerungssystem |
| 61 | – | Nicht benutzt |
| 62 | 10 | Ladestation |
| 63 | fünfzehn | Hupe, Intelligentes Schlüsselsystem, Fahrzeugsicherheitssystem |
| 64 | – | Nicht benutzt |
| G | 40 | Bremssteuerungssystem |
| H | 40 | Bremssteuerungssystem |
| ich | 40 | Lichtautomatik, Rückfahrleuchte, Basis-Audo-System, BCM (Body Control Module), CVT-Schaltsperre, Außenspiegel, Tagfahrlicht, Display-Audiosystem, Nebelscheinwerfer, Scheibenwischer- und Waschanlage vorne, Scheinwerfer, Beleuchtung, Intelligentes Schlüsselsystem, Innenraumbeleuchtung, Schiebedach, Navigationssystem, NVIS, Standlicht, Kennzeichenbeleuchtung, Rückleuchten, Stromverteilungssystem, Elektrisches Türschlosssystem, Elektrischer Sitz für Fahrerseite, Elektrisches Fenstersystem, Heckscheibenheizung, Reifendruck Überwachungssystem, Blinker und Warnblinker, Kofferraumdeckelöffner, Fahrzeugsicherheitssystem, Warnsignalsystem |
| J | – | Nicht benutzt |
| K | – | Nicht benutzt |
| L | 40 | Motorsteuerungsmodul |
| M | 40 | Zündrelais 2 (Sicherungen 28, 29, 30, 31, 32) |
| Nein | 40 | Motorsteuerungsmodul |
| Relais | ||
| R1 | Lüfter 3 | |
| R2 | Bremsleuchte | |
| R3 | Horn | |
| R4 | Lüfter 2 |
