Hier finden Sie die Sicherungskasten-Belegung für den Subaru Ascent der Baujahre 2018 bis 2020. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Subaru Aufstieg 2018-2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Ascent sind die Sicherung Nr. 2 „CIGAR“ im Sicherungskasten der Instrumententafel und Nr. 17 „SOCKET“ im Motorraum-Sicherungskasten.
Passagierabteil

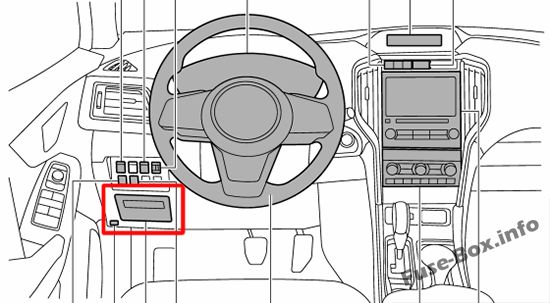

Die Sicherungstafel befindet sich auf der linken Seite des Armaturenbretts unten hinter der Abdeckung.
Motorraum

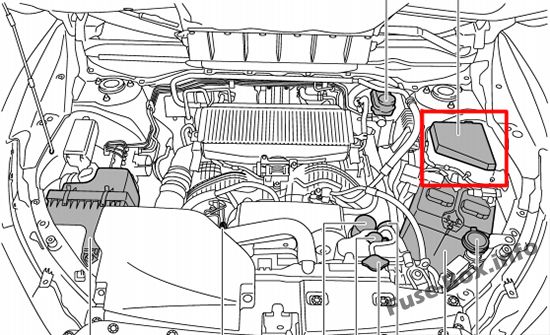

Der Stromverteiler befindet sich im Motorraum.
ad vertisements
2018, 2019, 2020
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2018, 2019)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | Leer | |
| 2 | 20A | ZIGARRE |
| 3 | 7,5A | IGA-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | IG B-2 |
| 6 | Leer | |
| 7 | Leer | |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | IG B-1 |
| 11 | Leer | |
| 12 | Leer | |
| 13 | 7,5A | IGA-3 |
| 14 | 10 A | EINHEIT +B |
| fünfzehn | 7,5A | METER IG |
| 16 | Leer | |
| 17 | 7,5A | SPIEGEL |
| 18 | 7,5A | LAMPE IG |
| 19 | 10 A | IGA-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | Leer | |
| 22 | 15A | STRG/H |
| 23 | 10 A | DRL |
| 24 | Leer | |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 15A | SITZ HTR F |
| 28 | 15A | PFAD |
| 29 | Leer | |
| 30 | Leer | |
| 31 | Leer | |
| 32 | 7,5A | ILLUMI |
| 33 | 7,5A | SCHLÜSSEL SW A |
| 34 | Leer | |
| 35 | Leer | |
| 36 | 7,5A | SCHLÜSSEL SW B |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum
ad vertisements

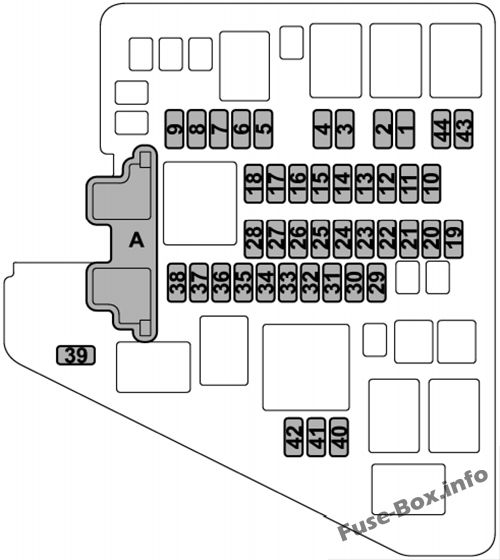

Belegung der Sicherungen im Motorraum (2018, 2019, 2020)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 7,5A | HORN HALLO |
| 2 | 7,5A | HORN LO |
| 3 | 15A | H/L LO RH |
| 4 | 15A | H/L LO LH |
| 5 | 10 A | DCM |
| 6 | 10 A | H/L HALLO RH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 10 A | SCHWANZ |
| 9 | 30A | JB-B |
| 10 | 25A | TREIBSTOFF |
| 11 | 7,5A | OBD |
| 12 | 10 A | ODS |
| 13 | 7,5A | PU B/UP |
| 14 | 15A | GEFAHR |
| fünfzehn | Leer / 7.5A | 2018-2019: Nicht verwendet 2020: AUX |
| 16 | 10 A | MB-B |
| 17 | 20A | STECKDOSE |
| 18 | 20A | D/L |
| 19 | 15A | USW |
| 20 | 10 A | E/G2 |
| 21 | 7,5A | CVT-SSR |
| 22 | 20A | DI |
| 23 | Leer | |
| 24 | 20A | O2 HTR |
| 25 | Leer | |
| 26 | 20A | TCU |
| 27 | 15A | IG-SPULE |
| 28 | 15A | E/G1 |
| 29 | 30A | BACKUP |
| 30 | 15A | R_S/H |
| 31 | 30A | VDC SOL |
| 32 | 15A | F. NEBEL |
| 33 | 30A | R. DEF |
| 34 | 20A | AUDIO |
| 35 | 15A | ENTEISER |
| 36 | Leer | |
| 37 | 20A | GEBLÄSE |
| 38 | 20A | GEBLÄSE |
| 39 | Leer | |
| 40 | 15A | R. WISCHER |
| 41 | 15A | F. WASCHEN |
| 42 | 30A | F. WISCHER |
| 43 | Leer | |
| 44 | Leer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Ascent?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
