Hier finden Sie die Sicherungskasten-Belegung für den Subaru Outback der Baujahre 2005 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Subaru Outback 2005-2009
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru Outback sind die Sicherungen #13 (Ladesteckdose) und #20 (Zigarettenanzünderbuchse) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

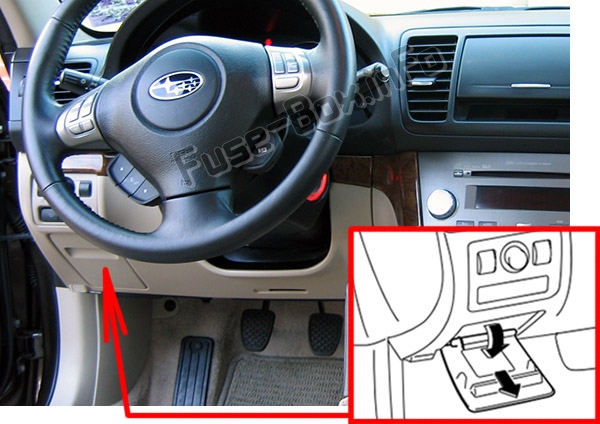

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

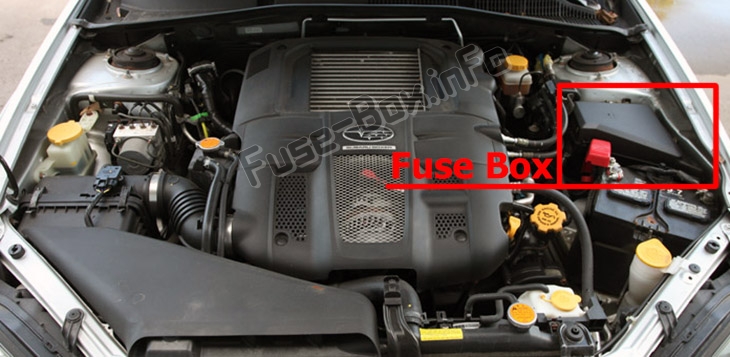

Sicherungskasten im Motorraum
Sicherungsdiagramme
ad vertisements
2005
Instrumententafel

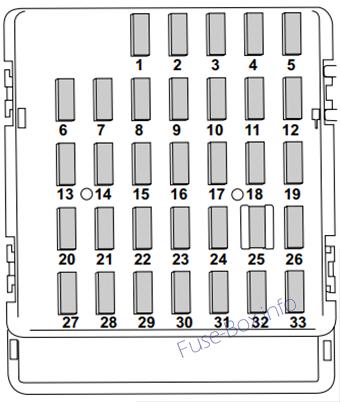

Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20 | Ladeluftventilator, Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | fünfzehn | Türverriegelung |
| 4 | fünfzehn | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | fünfzehn | Kombizähler |
| 6 | 7,5 | Rückspiegel mit Fernbedienung, Sitzheizungsrelais, Kosmetikspiegelleuchte |
| 7 | fünfzehn | Kombizähler, Integrierte Einheit |
| 8 | 20 | Stopplicht |
| 9 | 20 | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Blinkereinheit, Uhr |
| 12 | fünfzehn | Automatikgetriebe, SRS-Airbag-System (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20 | Ladesteckdose |
| 14 | fünfzehn | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | |
| 16 | fünfzehn | Erleuchtung |
| 17 | fünfzehn | Sitzheizungen |
| 18 | 10 | Reservebeleuchtung |
| 19 | 7,5 | Scheinwerfer rechts Relais |
| 20 | 10 | Zigarettenanzünderbuchse |
| 21 | 7,5 | Anlasserrelais |
| 22 | fünfzehn | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | fünfzehn | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | fünfzehn | Audioeinheit, Uhr |
| 25 | fünfzehn | SRS-Airbagsystem (Haupt) |
| 26 | fünfzehn | Fensterheberrelais |
| 27 | fünfzehn | Gebläse |
| 28 | fünfzehn | Gebläse |
| 29 | fünfzehn | Nebelleuchte |
| 30 | 30 | Frontscheibenwischer, Frontscheibenwischer |
| 31 | 7,5 | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5 | Scheinwerfer links Relais |
| 33 | 7,5 | Steuergerät für ABS/Fahrdynamik |
ad vertisements
Motorraum

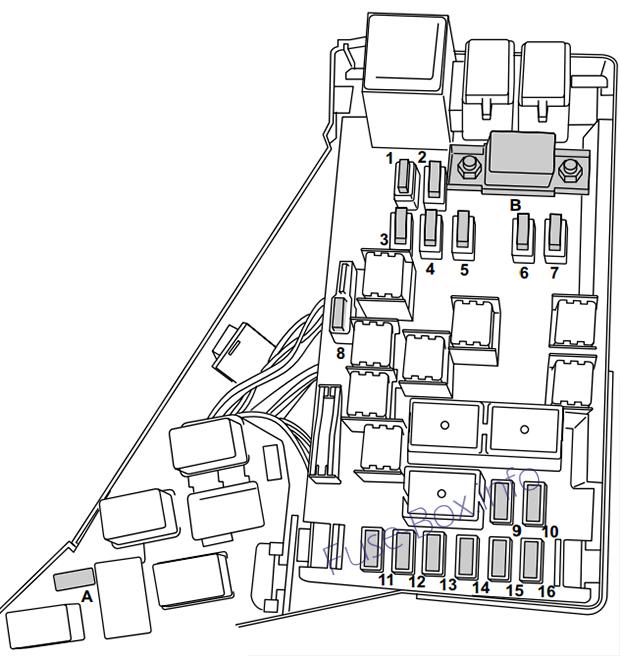

Zuordnung der Sicherungen im Motorraum (2005)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Steckdose (AT-Fahrzeuge – außer Turbo-Modelle und 3,0-Liter-Modelle) | |
| B | Hauptsicherung | |
| 1 | 30 | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25 | Hauptlüfter |
| 3 | 25 | Nebenlüfter (außer 3,0-Liter-Modelle) |
| 4 | 25 | Hauptlüfter (3,0-Liter-Modelle) |
| 5 | 20 | |
| 6 | fünfzehn | Scheinwerfer (rechte Seite) |
| 7 | fünfzehn | Scheinwerfer (linke Seite) |
| 8 | 20 | Reservebeleuchtung |
| 9 | fünfzehn | Horn |
| 10 | 25 | Heckscheibenheizung |
| 11 | fünfzehn | Benzinpumpe |
| 12 | fünfzehn | Steuergerät für Automatikgetriebe |
| 13 | 7,5 | Motorsteuergerät |
| 14 | fünfzehn | Abbiege- und Warnblinker |
| fünfzehn | 20 | Parkschalter |
| 16 | 7,5 | Generator |
2006
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20 | Ladeluftventilator, Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | fünfzehn | Türverriegelung |
| 4 | fünfzehn | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | fünfzehn | Kombizähler |
| 6 | 7,5 | Rückspiegel mit Fernbedienung, Sitzheizungsrelais, Kosmetikspiegelleuchte |
| 7 | fünfzehn | Kombizähler, Integrierte Einheit |
| 8 | 20 | Stopplicht |
| 9 | 20 | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Blinkereinheit, Uhr |
| 12 | fünfzehn | Automatikgetriebe, SRS-Airbag-System (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20 | Ladesteckdose |
| 14 | fünfzehn | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | |
| 16 | fünfzehn | Erleuchtung |
| 17 | fünfzehn | Sitzheizungen |
| 18 | 10 | Reservebeleuchtung |
| 19 | 7,5 | Scheinwerfer rechts Relais |
| 20 | 10 | Zigarettenanzünderbuchse |
| 21 | 7,5 | Anlasserrelais |
| 22 | fünfzehn | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | fünfzehn | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | fünfzehn | Audioeinheit, Uhr |
| 25 | fünfzehn | SRS-Airbagsystem (Haupt) |
| 26 | fünfzehn | Fensterheberrelais |
| 27 | fünfzehn | Gebläse |
| 28 | fünfzehn | Gebläse |
| 29 | fünfzehn | Nebelleuchte |
| 30 | 30 | Frontscheibenwischer, Frontscheibenwischer |
| 31 | 7,5 | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5 | Scheinwerfer links Relais |
| 33 | 7,5 | Steuergerät für ABS/Fahrdynamik |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2006)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Steckdose (AT-Fahrzeuge – außer Turbo-Modelle und 3,0-Liter-Modelle) | |
| B | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25A | Hauptlüfter (3,0-Liter-Modelle) |
| 3 | 25A | Nebenlüfter (außer 3,0-Liter-Modelle) |
| 4 | 25A | Hauptlüfter |
| 5 | 20A | Audio |
| 6 | 15A | Scheinwerfer (rechte Seite) |
| 7 | 15A | Scheinwerfer (linke Seite) |
| 8 | 20A | Reservebeleuchtung |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 15A | Steuergerät für Automatikgetriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 20A | Parkschalter |
| 16 | 7,5A | Generator |
2008, 2009
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20 | Ladeluftventilator, Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | fünfzehn | Türverriegelung |
| 4 | fünfzehn | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | fünfzehn | Kombizähler |
| 6 | 7,5 | Rückspiegel mit Fernbedienung, Sitzheizungsrelais, Kosmetikspiegelleuchte |
| 7 | fünfzehn | Kombizähler, Integrierte Einheit |
| 8 | 20 | Stopplicht |
| 9 | 20 | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Blinkereinheit, Uhr |
| 12 | fünfzehn | Automatikgetriebe, SRS-Airbag-System (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20 | Ladesteckdose |
| 14 | fünfzehn | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | |
| 16 | fünfzehn | Erleuchtung |
| 17 | fünfzehn | Sitzheizungen |
| 18 | 10 | Reservebeleuchtung |
| 19 | 7,5 | Scheinwerfer rechts Relais |
| 20 | 10 | Zigarettenanzünderbuchse |
| 21 | 7,5 | Anlasserrelais |
| 22 | fünfzehn | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | fünfzehn | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | fünfzehn | Audioeinheit, Uhr |
| 25 | fünfzehn | SRS-Airbagsystem (Haupt) |
| 26 | fünfzehn | Fensterheberrelais |
| 27 | fünfzehn | Gebläse |
| 28 | fünfzehn | Gebläse |
| 29 | fünfzehn | Nebelleuchte |
| 30 | 30 | Frontscheibenwischer, Frontscheibenwischer |
| 31 | 7,5 | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5 | Scheinwerfer links Relais |
| 33 | 7,5 | Steuergerät für ABS/Fahrdynamik |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2008, 2009)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Steckdose (AT-Modelle – außer Turbo-Modelle und 3,0-Liter-Modelle) | |
| B | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25A | Hauptlüfter (3,0-Liter-Modelle) |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25A | Nebenlüfter (außer 3,0-Liter-Modelle) |
| 5 | 25A | Hauptlüfter |
| 6 | 20A | Audio |
| 7 | 15A | Scheinwerfer (rechte Seite) |
| 8 | 15A | Scheinwerfer (linke Seite) |
| 9 | 20A | Reservebeleuchtung |
| 10 | 15A | Horn |
| 11 | 25A | Heckscheibenheizung |
| 12 | 15A | Benzinpumpe |
| 13 | 15A | Steuergerät für Automatikgetriebe |
| 14 | 7,5A | Motorsteuergerät |
| fünfzehn | 15A | Abbiege- und Warnblinker |
| 16 | 20A | Parkschalter |
| 17 | 7,5A | Generator |
