Hier finden Sie die Sicherungskasten-Belegung für den Subaru Tribeca der Baujahre 2008 bis 2014. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Subaru Tribeca 2008-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Tribeca sind die Sicherung Nr. 13 (Ladesteckdose) im Sicherungskasten der Instrumententafel und Sicherung Nr. 2 (2008-2009) oder Nr. 4 (2010-2015) (Konsolensteckdose) im in Sicherungskasten Motorraum.

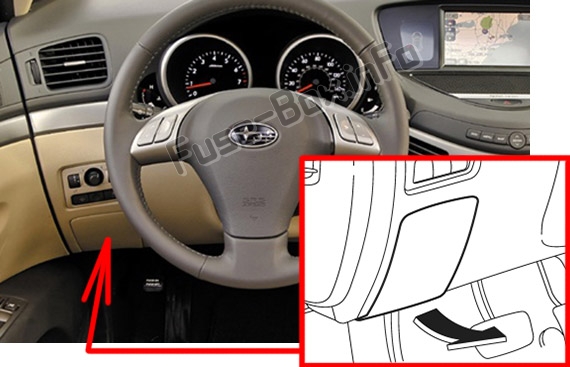

Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

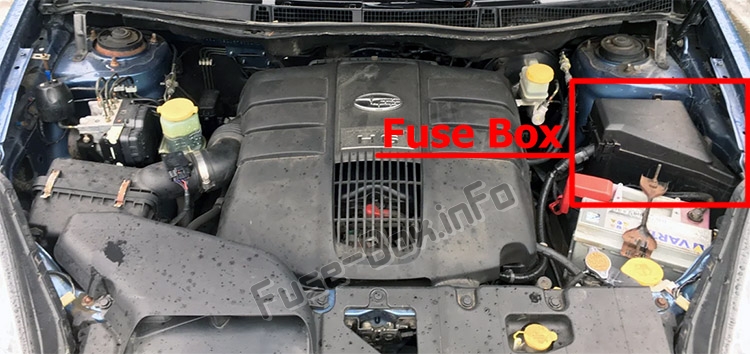

Sicherungskasten im Motorraum
ad vertisements
2008, 2009
Instrumententafel

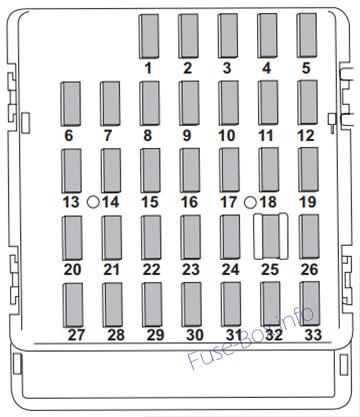

Zuordnung der Sicherungen in der Instrumententafel (2008, 2009)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 7,5A | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | 7,5A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 15A | Stopplicht |
| 9 | 20A | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Automatikgetriebe, SRS-Airbagsystem (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Ladesteckdose |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Scheinwerfer rechts Relais |
| 20 | Leer | |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audiogerät |
| 25 | 15A | SRS-Airbagsystem (Haupt) |
| 26 | 7,5A | Fensterheberrelais |
| 27 | 15A | Gebläse hinten |
| 28 | 15A | Gebläse hinten |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Scheinwerfer links Relais |
| 33 | 7,5A | Steuergerät für Fahrdynamik |
ad vertisements
Motorraum

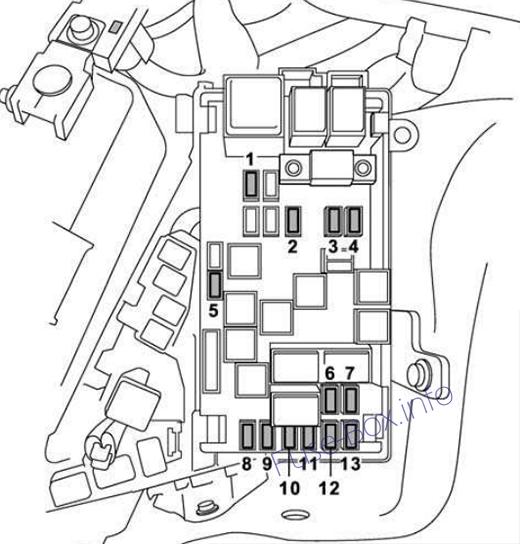

Zuordnung der Sicherungen im Motorraum (2008, 2009)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Steuergerät für Fahrdynamik |
| 2 | 20A | Konsolensteckdose |
| 3 | 15A | Scheinwerfer (rechte Seite) |
| 4 | 15A | Scheinwerfer (linke Seite) |
| 5 | 20A | Sicherung |
| 6 | 15A | Horn |
| 7 | 25A | Heckscheibenheizung |
| 8 | 15A | Benzinpumpe |
| 9 | 15A | Steuergerät für Automatikgetriebe |
| 10 | 7,5A | Motorsteuergerät |
| 11 | 15A | Abbiege- und Warnblinker |
| 12 | 20A | Parkschalter |
| 13 | 7,5A | Generator |
2010, 2011, 2012, 2013, 2014
Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2010, 2011, 2012, 2013, 2014)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 7,5A | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | 7,5A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 15A | Stopplicht |
| 9 | 20A | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Automatikgetriebe, SRS-Airbagsystem (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Ladesteckdose |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Scheinwerfer rechts Relais |
| 20 | Leer | |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audiogerät |
| 25 | 15A | SRS-Airbagsystem (Haupt) |
| 26 | 7,5A | Fensterheberrelais |
| 27 | 15A | Gebläse hinten |
| 28 | 15A | Gebläse hinten |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Scheinwerfer links Relais |
| 33 | 7,5A | Steuergerät für Fahrdynamik |
ad vertisements
Motorraum

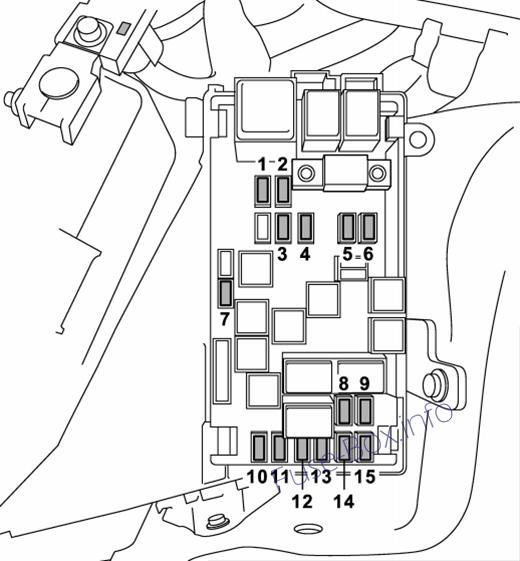

Zuordnung der Sicherungen im Motorraum (2010, 2011, 2012, 2013, 2014)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Steuergerät für Fahrdynamikregelung |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Hauptlüfter (Kühllüfter) |
| 4 | 20A | Konsolensteckdose |
| 5 | 15A | Scheinwerfer (rechte Seite) |
| 6 | 15A | Scheinwerfer (linke Seite) |
| 7 | 20A | Sicherung |
| 8 | 15A | Horn |
| 9 | 25A | Heckscheibenheizung |
| 10 | 15A | Benzinpumpe |
| 11 | 15A | Steuergerät für Automatikgetriebe |
| 12 | 7,5A | Motorsteuergerät |
| 13 | 15A | Abbiege- und Warnblinker |
| 14 | 20A | Parkschalter |
| fünfzehn | 7,5A | Generator |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Tribeca?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
