Hier finden Sie die Sicherungskasten-Belegung für den Subaru Outback der Baujahre 1999 bis 2004. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsanordnung Subaru Outback 1999-2004
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Outback sind die Sicherungen Nr. 4 (Zigarettenanzünder) und Nr. 20 oder Nr. 21 (Zubehörsteckdose) im Sicherungskasten der Instrumententafel.

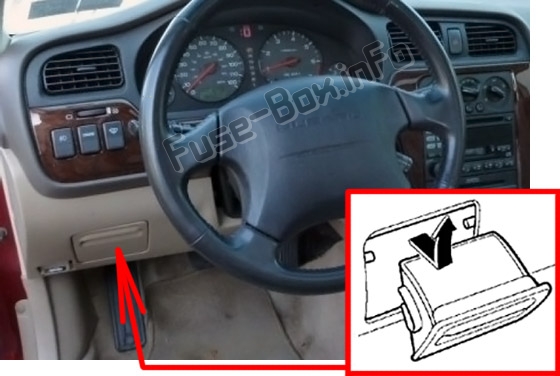

Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

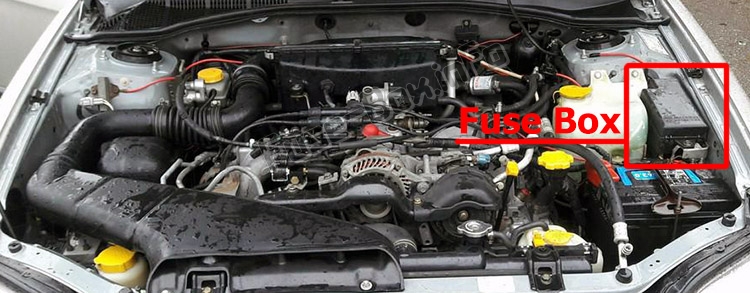

Sicherungskasten im Motorraum
ad vertisements
2000
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2000)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Spiegelheizung, Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |

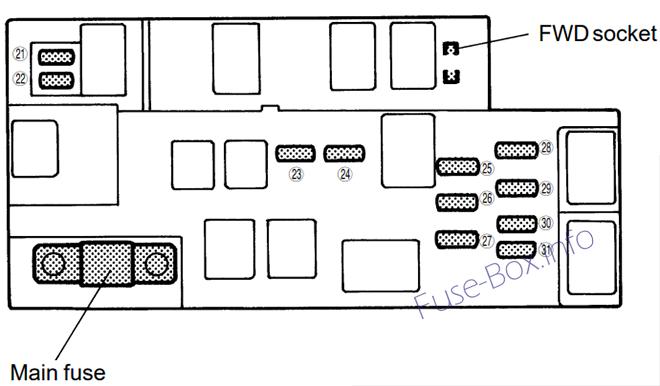

Sicherungskasten im Motorraum
Belegung der Sicherungen im Motorraum (2000)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 21 | 20A | Kühlerlüfter (Haupt) |
| 22 | 20A | Kühlerlüfter (Sub) |
| 23 | 20A | Heckscheibenheizung |
| 24 | 15A | Warnblinker, Hupe |
| 25 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 26 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 27 | 10 A | Generator |
| 28 | 15A | Scheinwerfer (rechte Seite) |
| 29 | 15A | Scheinwerfer (linke Seite) |
| 30 | 20A | Lichtschalter |
| 31 | 15A | Uhr, Innenbeleuchtung |
2001, 2002, 2003
ad vertisements
Instrumententafel (2.5L)
Zuordnung der Sicherungen in der Instrumententafel (2,5L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Spiegelheizung, Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements

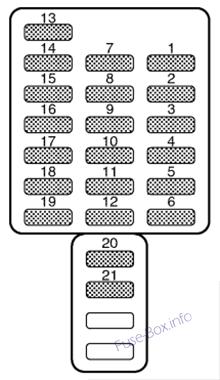

Instrumententafel (3.0L)
Zuordnung der Sicherungen in der Instrumententafel (3.0L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS (VDC)-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS (VDC)-Steuerung |
| 19 | 20A | Spiegelheizung, Wper Enteiser |
| 20 | 20A | McIntosh-Audioverstärker (falls vorhanden) |
| 21 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements

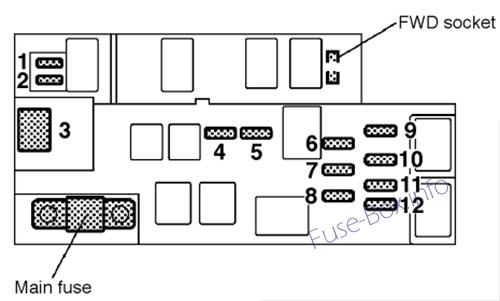

Motorraum (2.5L)
Zuordnung der Sicherungen im Motorraum (2,5L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 7 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |

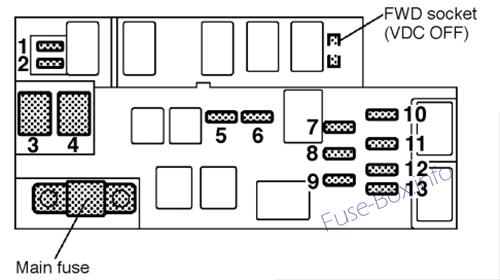

Motorraum (3.0L)
Zuordnung der Sicherungen im Motorraum (3.0L – 2001, 2002, 2003)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS (VDC)-Motor |
| 4 | 30A | McIntosh-Audioverstärker (falls vorhanden) |
| 5 | 20A | Heckscheibenheizung |
| 6 | 15A | Warnblinker, Hupe |
| 7 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 8 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 9 | 10 A | Generator |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
2004
ad vertisements

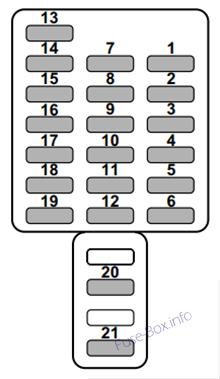

Instrumententafel (2.5L)
Zuordnung der Sicherungen in der Instrumententafel (2.5L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Spiegelheizung, Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Steuerung |
| 19 | 20A | Wischer-Enteiser |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |
| 21 | 15A | Zündspule und Zündgerät (nur Fahrzeuge mit CALIFORNIA-Spezifikation) |
ad vertisements
Instrumententafel (3.0L)
Zuordnung der Sicherungen in der Instrumententafel (3.0L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Rückspiegel mit Fernbedienung, Spiegelheizung |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS (VDC)-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 15A | Benzinpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS (VDC)-Steuerung |
| 19 | 20A | Wischer-Enteiser |
| 20 | 20A | McIntosh-Audioverstärker (falls vorhanden) |
| 21 | 20A | Zubehörsteckdose, Sitzheizung |
ad vertisements
Motorraum (2.5L)
Belegung der Sicherungen im Motorraum (2.5L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 50A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 7 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
Motorraum (3.0L)
Zuordnung der Sicherungen im Motorraum (3.0L – 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 3 | 50A | VDC-Motor |
| 4 | 30A | McIntosh-Audioverstärker (falls vorhanden) |
| 5 | 20A | Heckscheibenheizung |
| 6 | 15A | Warnblinker, Hupe |
| 7 | 15A | Messgerät, SRS-Airbagsystem-Warnleuchte |
| 8 | 10 A | Steuergerät für Automatikgetriebe, ABS-EINHEIT |
| 9 | 10 A | Generator |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Outback?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
