Hier finden Sie die Sicherungskasten-Belegung für den Subaru B9 Tribeca der Baujahre 2006 bis 2007. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Subaru B9 Tribeca 2006-2007
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Subaru B9 Tribeca?
- Was zeigt die Sicherungsbelegung?
- Weitere Subaru Sicherungskasten-Belegungen
Sicherungsanordnung Subaru B9 Tribeca 2006-2007
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Tribeca B9 sind die Sicherungen #13 (Ladesteckdose) und #15 (Konsolensteckdose) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Es befindet sich hinter der Abdeckung links vom Lenkrad.
Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 7,5A | Scheibenwischer-Enteisungsrelais vorne, Moonroof |
| 5 | 7,5A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 20A | Spiegelheizung, Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Automatikgetriebe, SRS-Airbag-System (Sub), Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Ladesteckdose |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | 20A | Konsolensteckdose |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Scheinwerfer rechts Relais |
| 20 | Leer | |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audiogerät |
| 25 | 15A | SRS-Airbagsystem (Haupt) |
| 26 | 7,5A | Fensterheberrelais |
| 27 | 15A | Gebläse hinten |
| 28 | 15A | Gebläse hinten |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Scheinwerfer links Relais |
| 33 | 7,5A | Steuergerät für Fahrdynamik |
Lage des Sicherungskastens
ad vertisements

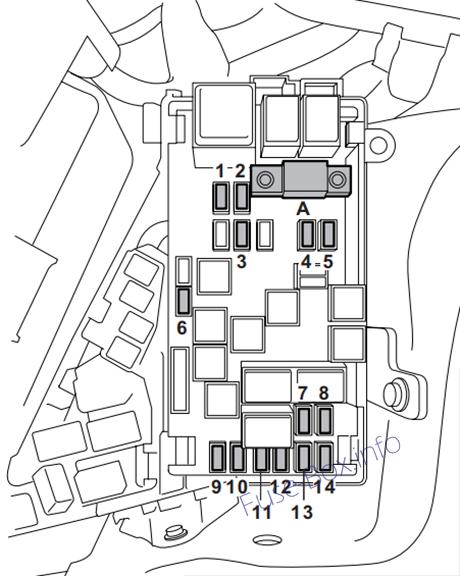

Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | Steuergerät für Fahrdynamik |
| 2 | 25A | Hauptlüfter |
| 3 | 25A | Hauptlüfter |
| 4 | 15A | Scheinwerfer (rechte Seite) |
| 5 | 15A | Scheinwerfer (linke Seite) |
| 6 | 20A | Sicherung |
| 7 | 15A | Horn |
| 8 | 25A | Heckscheibenheizung |
| 9 | 15A | Benzinpumpe |
| 10 | 15A | Steuergerät für Automatikgetriebe |
| 11 | 7,5A | Motorsteuergerät |
| 12 | 15A | Abbiege- und Warnblinker |
| 13 | 20A | Parkschalter |
| 14 | 7,5A | Generator |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru B9 Tribeca?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
