Hier finden Sie die Sicherungskasten-Belegung für den Subaru WRX der Baujahre 2015 bis 2018. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Subaru WRX 2015-2018…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru WRX sind die Sicherungen #13 (Steckdose Mittelkonsole) und #20 (Steckdose Instrumententafel) im Sicherungskasten Instrumententafel.
Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

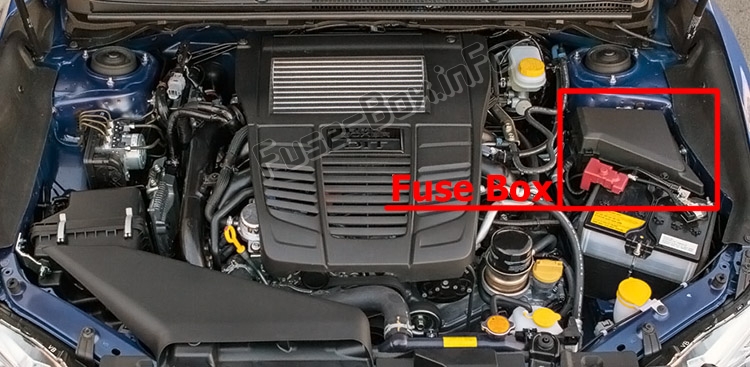

Sicherungskasten im Motorraum
ad vertisements
2015, 2016, 2017
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2015, 2016, 2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | (Nicht verfügbar) |
| 2 | 7,5A | Kombizähler |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | Leer | |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 10 A | Kombizähler, Integrierte Einheit |
| 8 | 7,5A | Stopplicht |
| 9 | 7,5A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 10 A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Kofferraumleuchte, schlüsselloses Gerät |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | – | Tagfahrlicht |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Navigationssystem (falls vorhanden) |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 10 A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements

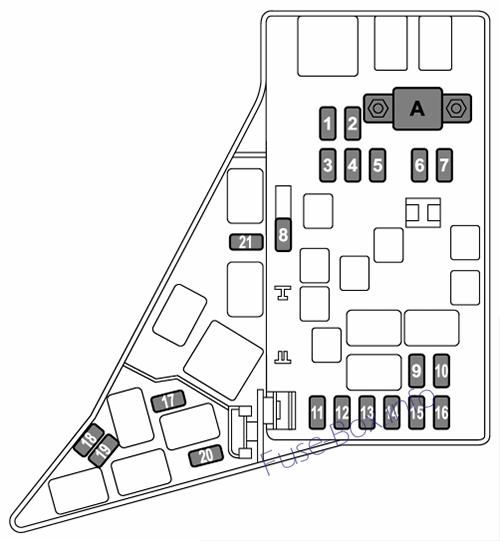

Motorraum (STI)
Zuordnung der Sicherungen im Motorraum (STI – 2015, 2016, 2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | 25A | Audio |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 10 A | Getriebesteuergerät |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | 20A | Injektion |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht -links) |
| 21 | 10 A | Sekundärluft-Kombiventil |

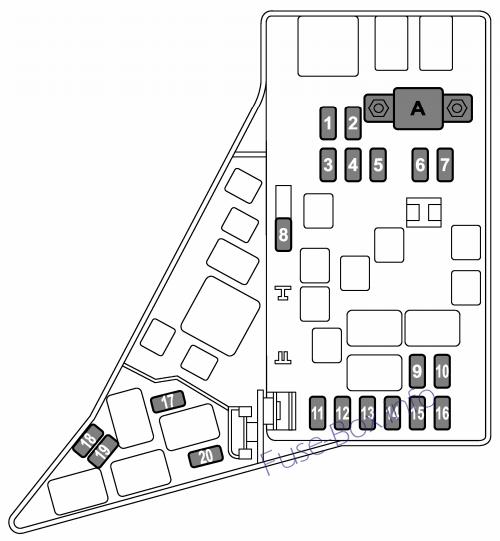

Motorraum (außer STI)
Zuordnung der Sicherungen im Motorraum (Außer STI – 2015, 2016, 2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | 25A | Audio |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Getriebesteuergerät |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | 20A | Injektion |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht -links) |
2018
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2018)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | R.FOG TRAIL |
| 2 | 7,5A | METER IG |
| 3 | 15A | TÜRSCHLOSS |
| 4 | 10 A | IG2 |
| 5 | Leer | |
| 6 | 7,5A | MIR |
| 7 | 15A | EINHEIT+B |
| 8 | 7,5A | STOPPEN |
| 9 | 7,5A | WISCHEREINRICHTUNG |
| 10 | 7,5A | D-OP+B |
| 11 | 7,5A | DREHEN IG |
| 12 | 15A | EINHEIT IG1 |
| 13 | 20A | 12V STECKER |
| 14 | 10 A | SCHWANZABSTAND |
| fünfzehn | 10 A | BKUP+B |
| 16 | 7,5A | ILM |
| 17 | 15A | SITZ HTR |
| 18 | 10 A | LAMPE IG |
| 19 | Leer | |
| 20 | 10 A | ZIGARRE |
| 21 | 10 A | STARTEN |
| 22 | 7,5A | Klimaanlage IG |
| 23 | Leer | |
| 24 | 10 A | AUDIO-NAVI |
| 25 | 15A | SRS-AIRBAG |
| 26 | 7,5A | IG1 |
| 27 | 15A | GEBLÄSE |
| 28 | 15A | GEBLÄSE |
| 29 | 15A | F.FOG |
| 30 | Leer | |
| 31 | 7,5A | ACC |
| 32 | 7,5A | STR-SPERRE |
| 33 | 7,5A | EINHEIT IG2 |
Motorraum (STI)
ad vertisements
Zuordnung der Sicherungen im Motorraum (STI – 2018)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-SOL |
| 2 | 25A | HAUPTLÜFTER |
| 3 | 25A | SUB-FAN |
| 4 | Leer | |
| 5 | 25A | AUDIO AMP |
| 6 | 30A | H/L LO |
| 7 | 15A | H/L HI |
| 8 | 20A | SICHERN |
| 9 | 15A | HORN |
| 10 | 25A | R.DEF |
| 11 | 15A | KRAFTSTOFF PI, P |
| 12 | 10 A | (Getriebesteuergerät) |
| 13 | 7,5A | EGI+B |
| 14 | 15A | GEFAHR |
| fünfzehn | 15A | BELEUCHTUNG |
| 16 | 7,5A | ALT-S |
| 17 | Leer | |
| 18 | 20A | INJ |
| 19 | 15A | H/L LO RH |
| 20 | 15A | H/L LO LH |
| 21 | 10 A | LUFTSCHNITT |
| 22 | 7,5A | (Telematik) |
Motorraum (außer STI)
Zuordnung der Sicherungen im Motorraum (Außer STI – 2018)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-SOL |
| 2 | 25A | HAUPTLÜFTER |
| 3 | 25A | SUB-FAN |
| 4 | Leer | |
| 5 | 25A | AUDIO AMP |
| 6 | 30A | H/L LO |
| 7 | 15A | H/L HI |
| 8 | 20A | SICHERN |
| 9 | 15A | HORN |
| 10 | 25A | R.DEF |
| 11 | 15A | KRAFTSTOFF PI, P |
| 12 | 10 A | (Getriebesteuergerät) |
| 13 | 7,5A | EGI+B |
| 14 | 15A | GEFAHR |
| fünfzehn | 15A | BELEUCHTUNG |
| 16 | 7,5A | ALT-S |
| 17 | Leer | |
| 18 | 20A | INJ |
| 19 | 15A | H/L LO RH |
| 20 | 15A | H/L LO LH |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru WRX?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
