In diesem Artikel betrachten wir den Subaru Legacy der siebten Generation und den Subaru Outback der sechsten Generation, die von 2020 bis heute erhältlich sind. Hier finden Sie Sicherungskasten-Diagramme des Subaru Legacy / Outback 2020 , informieren sich über die Lage der Sicherungsbleche im Fahrzeuginnenraum und erfahren die Belegung der einzelnen Sicherungen (Sicherungsbelegung).
Sicherungsanordnung Subaru Legacy / Outback 2020…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Legacy & Outback sind die Sicherungen Nr. 2 „CIGAR“ und Nr. 7 „12V BUCHSE“ im Sicherungskasten der Instrumententafel.
Passagierabteil

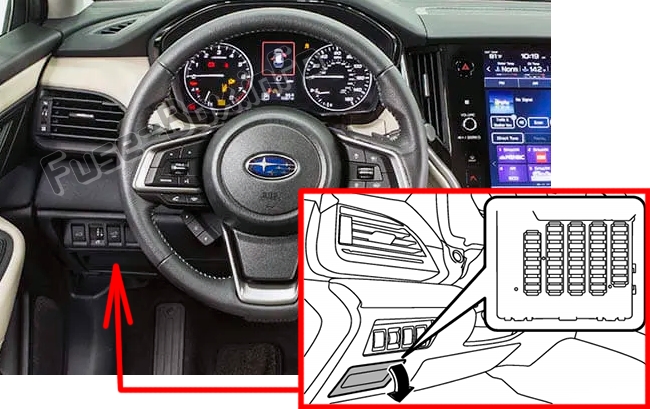

Es befindet sich hinter der Abdeckung unten und links vom Lenkrad.

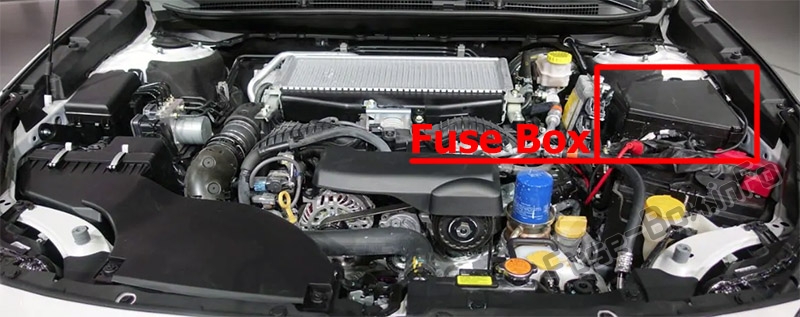

Sicherungskasten im Motorraum
ad vertisements
2020
Instrumententafel

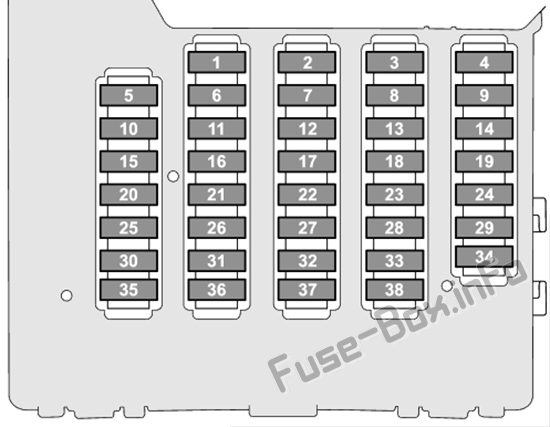

Zuordnung der Sicherungen in der Instrumententafel (2020)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 20 A | ZIGARRE |
| 3 | 7,5 A | IG A-1 |
| 4 | 15 A | AUDIO-NAVI |
| 5 | 10 A | IG B-2 |
| 6 | 7,5 A | METER IG (DCDC) |
| 7 | 20 A | 12V STECKDOSE |
| 8 | 10 A | Klimaanlage IG |
| 9 | 7,5 A | ACC |
| 10 | 7,5 A | IG B-1 |
| 11 | 7,5 A | AUGENSEHEN (DCDC) |
| 12 | – | Nicht benutzt |
| 13 | 7,5 A | IG A-3 |
| 14 | – | Nicht benutzt |
| fünfzehn | – | Nicht benutzt |
| 16 | 7,5 A | EINHEIT IG (DCDC) |
| 17 | 7,5 A | SPIEGEL-ACC |
| 18 | – | Nicht benutzt |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 7,5 A | Klimaanlage IG (DCDC) |
| 22 | 10 A | AUGENSEHEN |
| 23 | 7,5 A | IGA-4 |
| 24 | 7,5 A | Klimaanlagen-ACC (DCDC) |
| 25 | 7,5 A | EINHEIT +B (DCDC) |
| 26 | 10 A | SICHERN |
| 27 | 15 A | SITZ HTR R |
| 28 | 20 A | TRAIL R.FOG |
| 29 | – | Nicht benutzt |
| 30 | 7,5 A | SICHERN (DCDC) |
| 31 | 7,5 A | SMT (DCDC) |
| 32 | 15 A | SPIEGEL +B |
| 33 | 7,5 A | SCHLÜSSEL SW A |
| 34 | – | Nicht benutzt |
| 35 | 7,5 A | ILLUMI (DCDC) |
| 36 | 7,5 A | SCHLÜSSEL SW B |
| 37 | 15 A | EINHEIT +B1 |
| 38 | 7,5 A | EINHEIT +B2 |
Motorraum
ad vertisements

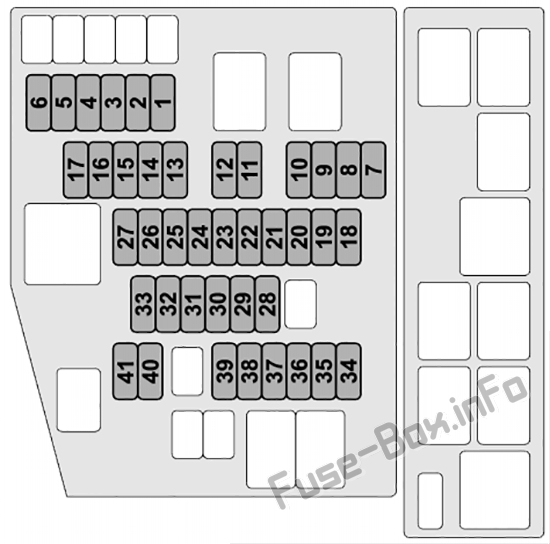

Belegung der Sicherungen im Motorraum (2020)
| № | Amperebewertung | Beschreibung |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 7,5 A | OBD |
| 3 | 7,5 A | STOPPEN |
| 4 | 10 A | MB-B |
| 5 | 7,5 A | PU B/UP |
| 6 | 30 A | JB-B2 |
| 7 | 7,5 A | M/B-IG1 |
| 8 | 7,5 A | M/B-IG2 |
| 9 | 10 A | M/B-IG3 |
| 10 | 7,5 A | M/B-IG4 |
| 11 | 7,5 A | HORN1 |
| 12 | 7,5 A | HORN2 |
| 13 | 10 A | SCHWANZ |
| 14 | 15 A | GEFAHR |
| fünfzehn | 20 A | D/L |
| 16 | 20 A | F/P |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | 10 A | AVCS |
| 20 | 15 A | USW |
| 21 | 15 A | TCU |
| 22 | 7,5 A | CVT-SSR |
| 23 | 10 A | E/G2 |
| 24 | 15 A | IG-SPULE |
| 25 | 20 A | O2 HTR |
| 26 | 20 A | DI |
| 27 | 15 A | E/G1 |
| 28 | 25 A | HAUPTLÜFTER |
| 29 | 15 A | ENTEISER |
| 30 | 30 A | VDC SOL |
| 31 | 15 A | F-END |
| 32 | 30 A | F.WIP |
| 33 | 25 A | R.DEF |
| 34 | 30 A | BACKUP |
| 35 | 20 A | HTR |
| 36 | 25 A | SUB-FAN |
| 37 | 15 A | R.WIP |
| 38 | 20 A | GEBLÄSE |
| 39 | 20 A | GEBLÄSE |
| 40 | 10 A | MB-A |
| 41 | – | Nicht benutzt |
Ersatzsicherungen befinden sich auf der Sicherungskastenabdeckung.
