Hier finden Sie die Sicherungskasten-Belegung für den Subaru Outback der Baujahre 2015 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Subaru Outback 2015-2019
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Outback sind die Sicherungen Nr. 2 „12V BUCHSE“ und Nr. 7 „CIGAR“ im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

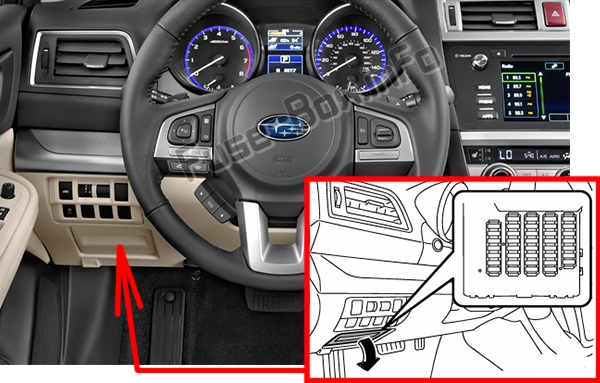

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

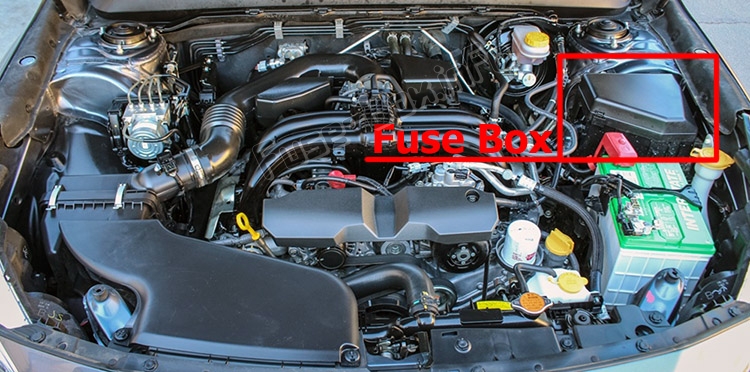

Motorraum
Sicherungsdiagramme
ad vertisements
2015
Instrumententafel

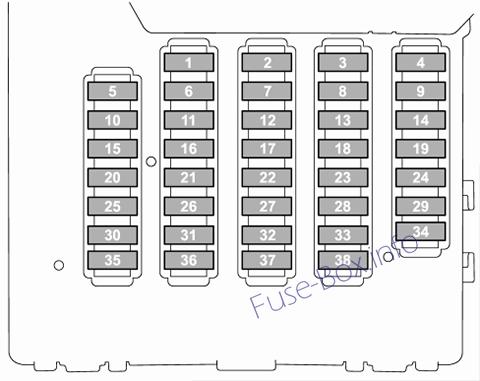

Zuordnung der Sicherungen in der Instrumententafel (2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum
ad vertisements

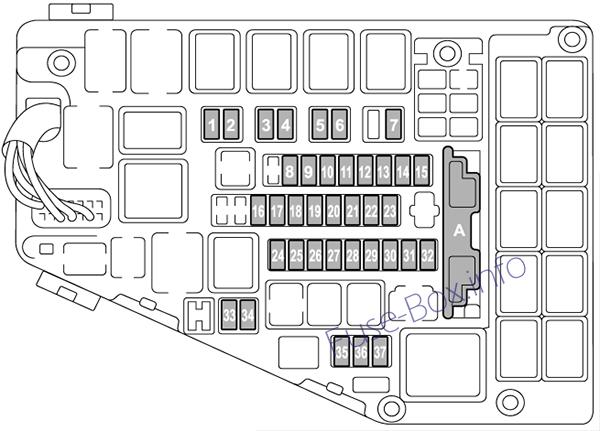

Zuordnung der Sicherungen im Motorraum (2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 15A | D/L |
| 9 | 10 A | H/L HALLO RH |
| 10 | 7,5A | ALT-S |
| 11 | 20A | TREIBSTOFF |
| 12 | 15A | GEFAHR |
| 13 | 30A | IG2 |
| 14 | 7,5A | PU B/UP |
| fünfzehn | 7,5A | OBD |
| 16 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 16 | 25A | O2 HTR ( 3,6 L Modelle) |
| 17 | 15A | E/G2 |
| 18 | 15A | USW |
| 19 | 15A | E/G1 |
| 20 | 15A | AVCS |
| 21 | 15A | INJ |
| 22 | 7,5A | CVT-SSR |
| 23 | 20A | TCU |
| 24 | 30A | BACKUP |
| 25 | 7,5A | ACTGS |
| 26 | 25A | SUB-FAN |
| 27 | 25A | HAUPTLÜFTER |
| 28 | 30A | ABS-SOL |
| 29 | 20A | AUDIO |
| 30 | 25A | R.DEF |
| 31 | 15A | GEBLÄSE |
| 32 | 15A | GEBLÄSE |
| 33 | 10 A | F.FOG RH |
| 34 | 10 A | F.FOG LH |
| 35 | 15A | R.WIPER |
| 36 | 15A | F.WASH |
| 37 | 30A | F.WISCHER |
2016
ad vertisements
Instrumententafel

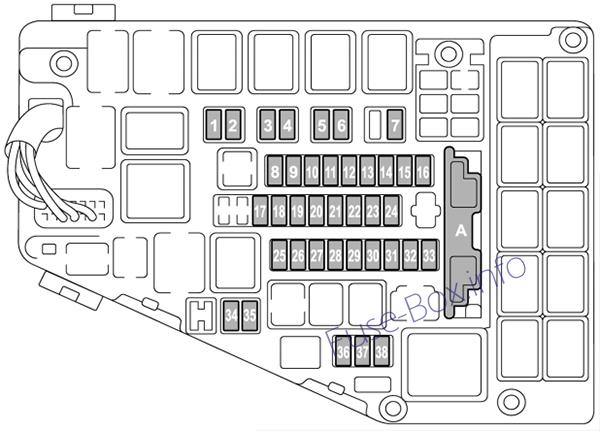

Zuordnung der Sicherungen in der Instrumententafel (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 7,5A | DCM |
| 9 | 15A | D/L |
| 10 | 10 A | H/L HALLO RH |
| 11 | 7,5A | ALT-S |
| 12 | 20A | TREIBSTOFF |
| 13 | 15A | GEFAHR |
| 14 | 30A | IG2 |
| fünfzehn | 7,5A | PU B/UP |
| 16 | 7,5A | OBD |
| 17 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 17 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 18 | 15A | E/G2 |
| 19 | 15A | USW |
| 20 | 15A | E/G1 |
| 21 | 15A | AVCS |
| 22 | 15A | INJ |
| 23 | 7,5A | CVT-SSR |
| 24 | 20A | TCU |
| 25 | 30A | BACKUP |
| 26 | 7,5A | ACTGS |
| 27 | 25A | SUB-FAN |
| 28 | 25A | HAUPTLÜFTER |
| 29 | 30A | ABS-SOL |
| 30 | 20A | AUDIO |
| 31 | 25A | R.DEF |
| 32 | 15A | GEBLÄSE |
| 33 | 15A | GEBLÄSE |
| 34 | 10 A | F.FOG RH |
| 35 | 10 A | F.FOG LH |
| 36 | 15A | R.WIPER |
| 37 | 15A | F.WASH |
| 38 | 30A | F.WISCHER |
2017
Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum
Zuordnung der Sicherungen im Motorraum (2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | Leer | |
| 8 | 10 A | H/L HALLO LH |
| 9 | 7,5A | DCM |
| 10 | 15A | D/L |
| 11 | 10 A | H/L HALLO RH |
| 12 | 7,5A | ALT-S |
| 13 | 20A | TREIBSTOFF |
| 14 | 15A | GEFAHR |
| fünfzehn | 30A | IG2 |
| 16 | 7,5A | PU B/UP |
| 17 | 7,5A | OBD |
| 18 | Leer | |
| 19 | Leer | |
| 20 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 20 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 21 | 15A | E/G2 |
| 22 | 15A | USW |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7,5A | CVT-SSR |
| 27 | 20A | TCU |
| 28 | Leer | |
| 29 | 30A | BACKUP |
| 30 | 7,5A | ACTGS |
| 31 | 25A | SUB-FAN |
| 32 | 25A | HAUPTLÜFTER |
| 33 | 30A | ABS-SOL |
| 34 | 20A | AUDIO |
| 35 | 25A | R.DEF |
| 36 | 15A | GEBLÄSE |
| 37 | 15A | GEBLÄSE |
| 38 | 10 A | F.FOG RH |
| 39 | 10 A | F.FOG LH |
| 40 | Leer | |
| 41 | 15A | STRG/H |
| 42 | 15A | R.WIPER |
| 43 | 15A | F.WASH |
| 44 | 30A | F.WISCHER |
| 45 | Leer |
2018, 2019
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2018, 2019)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | P/W ALLE |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2018, 2019)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO RH |
| 8 | 10 A | H/L HALLO LH |
| 9 | 7,5A | DCM |
| 10 | 15A | D/L |
| 11 | Leer | |
| 12 | Leer | (2,5-Liter-Modelle) |
| 12 | 7,5A | ALT-S (3,6-Liter-Modelle) |
| 13 | 20A | TREIBSTOFF |
| 14 | 15A | GEFAHR |
| fünfzehn | 30A | IG2 |
| 16 | 7,5A | PU B/UP |
| 17 | 7,5A | OBD |
| 18 | Leer | |
| 19 | Leer | |
| 20 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 20 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 21 | 15A | E/G2 |
| 22 | 15A | USW |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7,5A | CVT-SSR |
| 27 | 20A | TCU |
| 28 | Leer | (3,6-Liter-Modelle) |
| 29 | 30A | BACKUP |
| 30 | Leer | (3,6-Liter-Modelle) |
| 30 | 7,5A | ACTGS (2,5-Liter-Modelle) |
| 31 | Leer | (3,6-Liter-Modelle) |
| 31 | 25A | SUB-LÜFTER (2,5-Liter-Modelle) |
| 32 | Leer | |
| 32 | 25A | HAUPTLÜFTER (2,5-Liter-Modelle) |
| 33 | 30A | ABS-SOL |
| 34 | 20A | AUDIO |
| 35 | 25A | R.DEF |
| 36 | 15A | GEBLÄSE |
| 37 | 15A | GEBLÄSE |
| 38 | 10 A | F.FOG RH |
| 39 | 10 A | F.FOG LH |
| 40 | Leer | |
| 41 | 15A | STRG/H |
| 42 | 15A | R.WIPER |
| 43 | 15A | F.WASH |
| 44 | 30A | F.WISCHER |
| 45 | Leer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Outback?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Subaru Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
