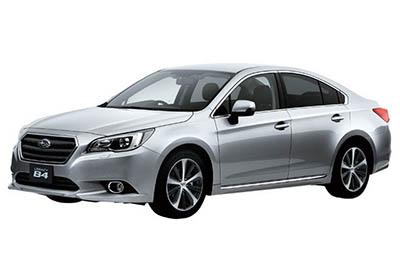

In diesem Artikel haben wir die sechste Generation Subaru Legacy (BN, BS), produziert von 2014 bis 2019. Hier finden Sie Sicherungskasten Diagramme von finden betrachten Subaru Legacy 2015, 2016, 2017, 2018 und 2019 , Informationen über die Lage der die Sicherungstafeln im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) kennen.
der Inhalt
Sicherungsanordnung Subaru Legacy 2015-2019
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Legacy sind die Sicherungen Nr. 2 „12V BUCHSE“ und Nr. 7 „CIGAR“ im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Motorraum
Sicherungskastendiagramme
ad vertisements
2015
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 15A | D/L |
| 9 | 10 A | H/L HALLO RH |
| 10 | 7,5A | ALT-S |
| 11 | 20A | TREIBSTOFF |
| 12 | 15A | GEFAHR |
| 13 | 30A | IG2 |
| 14 | 7,5A | PU B/UP |
| fünfzehn | 7,5A | OBD |
| 16 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 16 | 25A | O2 HTR ( 3,6 L Modelle) |
| 17 | 15A | E/G2 |
| 18 | 15A | USW |
| 19 | 15A | E/G1 |
| 20 | 15A | AVCS |
| 21 | 15A | INJ |
| 22 | 7,5A | CVT-SSR |
| 23 | 20A | TCU |
| 24 | 30A | BACKUP |
| 25 | 7,5A | ACTGS |
| 26 | 25A | SUB-FAN |
| 27 | 25A | HAUPTLÜFTER |
| 28 | 30A | ABS-SOL |
| 29 | 20A | AUDIO |
| 30 | 25A | R.DEF |
| 31 | 15A | GEBLÄSE |
| 32 | 15A | GEBLÄSE |
| 33 | 10 A | F.FOG RH |
| 34 | 10 A | F.FOG LH |
| 35 | 15A | R.WIPER |
| 36 | 15A | F.WASH |
| 37 | 30A | F.WISCHER |
2016
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 7,5A | DCM |
| 9 | 15A | D/L |
| 10 | 10 A | H/L HALLO RH |
| 11 | 7,5A | ALT-S |
| 12 | 20A | TREIBSTOFF |
| 13 | 15A | GEFAHR |
| 14 | 30A | IG2 |
| fünfzehn | 7,5A | PU B/UP |
| 16 | 7,5A | OBD |
| 17 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 17 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 18 | 15A | E/G2 |
| 19 | 15A | USW |
| 20 | 15A | E/G1 |
| 21 | 15A | AVCS |
| 22 | 15A | INJ |
| 23 | 7,5A | CVT-SSR |
| 24 | 20A | TCU |
| 25 | 30A | BACKUP |
| 26 | 7,5A | ACTGS |
| 27 | 25A | SUB-FAN |
| 28 | 25A | HAUPTLÜFTER |
| 29 | 30A | ABS-SOL |
| 30 | 20A | AUDIO |
| 31 | 25A | R.DEF |
| 32 | 15A | GEBLÄSE |
| 33 | 15A | GEBLÄSE |
| 34 | 10 A | F.FOG RH |
| 35 | 10 A | F.FOG LH |
| 36 | 15A | R.WIPER |
| 37 | 15A | F.WASH |
| 38 | 30A | F.WISCHER |
2017
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | D_OP+B |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | Leer | |
| 8 | 10 A | H/L HALLO LH |
| 9 | 7,5A | DCM |
| 10 | 15A | D/L |
| 11 | 10 A | H/L HALLO RH |
| 12 | 7,5A | ALT-S |
| 13 | 20A | TREIBSTOFF |
| 14 | 15A | GEFAHR |
| fünfzehn | 30A | IG2 |
| 16 | 7,5A | PU B/UP |
| 17 | 7,5A | OBD |
| 18 | Leer | |
| 19 | Leer | |
| 20 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 20 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 21 | 15A | E/G2 |
| 22 | 15A | USW |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7,5A | CVT-SSR |
| 27 | 20A | TCU |
| 28 | Leer | |
| 29 | 30A | BACKUP |
| 30 | 7,5A | ACTGS |
| 31 | 25A | SUB-FAN |
| 32 | 25A | HAUPTLÜFTER |
| 33 | 30A | ABS-SOL |
| 34 | 20A | AUDIO |
| 35 | 25A | R.DEF |
| 36 | 15A | GEBLÄSE |
| 37 | 15A | GEBLÄSE |
| 38 | 10 A | F.FOG RH |
| 39 | 10 A | F.FOG LH |
| 40 | Leer | |
| 41 | 15A | STRG/H |
| 42 | 15A | R.WIPER |
| 43 | 15A | F.WASH |
| 44 | 30A | F.WISCHER |
| 45 | Leer |
2018, 2019
Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2018, 2019)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | START1 |
| 2 | 20A | 12V STECKDOSE |
| 3 | 7,5A | IG1-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | EINHEIT IG2-2 |
| 6 | 20A | P/W R.LH |
| 7 | 10 A | ZIGARRE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | EINHEIT IG2-1 |
| 11 | 30A | P/W HAUPT1 |
| 12 | 7,5A | START2 |
| 13 | Leer | |
| 14 | 7,5A | EINHEIT+B |
| fünfzehn | 7,5A | METER IG |
| 16 | 20A | P/W R.RH |
| 17 | 7,5A | MIR |
| 18 | 7,5A | LAMPE IG |
| 19 | 7,5A | IG1-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | 20A | P/W PASS1 |
| 22 | 15A | SITZ HTR R |
| 23 | 10 A | DRL |
| 24 | 20A | P/W HAUPT2 |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | 20A | WISCHER-ENTEISER |
| 28 | 20A | TRAIL R.FOG |
| 29 | 20A | P/W PASS2 |
| 30 | Leer | |
| 31 | 7,5A | SMT |
| 32 | 15A | SITZ HTR F |
| 33 | 7,5A | SCHLÜSSEL-SW |
| 34 | 7,5A | P/W ALLE |
| 35 | 20A | SONNENDACH |
| 36 | Leer | |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2018, 2019)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 7,5A | HORN RH |
| 2 | 7,5A | HORN LH |
| 3 | 10 A | ILLUMI |
| 4 | 10 A | SCHWANZ |
| 5 | 15A | H/L LO RH |
| 6 | 15A | H/L LO LH |
| 7 | 10 A | H/L HALLO RH |
| 8 | 10 A | H/L HALLO LH |
| 9 | 7,5A | DCM |
| 10 | 15A | D/L |
| 11 | Leer | |
| 12 | Leer | (2,5-Liter-Modelle) |
| 12 | 7,5A | ALT-S (3,6-Liter-Modelle) |
| 13 | 20A | TREIBSTOFF |
| 14 | 15A | GEFAHR |
| fünfzehn | 30A | IG2 |
| 16 | 7,5A | PU B/UP |
| 17 | 7,5A | OBD |
| 18 | Leer | |
| 19 | Leer | |
| 20 | 20A | O2 HTR (2,5-Liter-Modelle) |
| 20 | 25A | O2 HTR (3,6-Liter-Modelle) |
| 21 | 15A | E/G2 |
| 22 | 15A | USW |
| 23 | 15A | E/G1 |
| 24 | 15A | AVCS |
| 25 | 15A | INJ |
| 26 | 7,5A | CVT-SSR |
| 27 | 20A | TCU |
| 28 | Leer | (3,6-Liter-Modelle) |
| 29 | 30A | BACKUP |
| 30 | Leer | (3,6-Liter-Modelle) |
| 30 | 7,5A | ACTGS (2,5-Liter-Modelle) |
| 31 | Leer | (3,6-Liter-Modelle) |
| 31 | 25A | SUB-LÜFTER (2,5-Liter-Modelle) |
| 32 | Leer | |
| 32 | 25A | HAUPTLÜFTER (2,5-Liter-Modelle) |
| 33 | 30A | ABS-SOL |
| 34 | 20A | AUDIO |
| 35 | 25A | R.DEF |
| 36 | 15A | GEBLÄSE |
| 37 | 15A | GEBLÄSE |
| 38 | 10 A | F.FOG RH |
| 39 | 10 A | F.FOG LH |
| 40 | Leer | |
| 41 | 15A | STRG/H |
| 42 | 15A | R.WIPER |
| 43 | 15A | F.WASH |
| 44 | 30A | F.WISCHER |
| 45 | Leer |
