Hier finden Sie die Sicherungskasten-Belegung für den Subaru BRZ der Baujahre 2013 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Subaru BRZ 2013-2019
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru BRZ sind die Sicherungen #2 „P/POINT No.2“ und #23 „P/POINT No.1“ im Sicherungskasten der Instrumententafel.

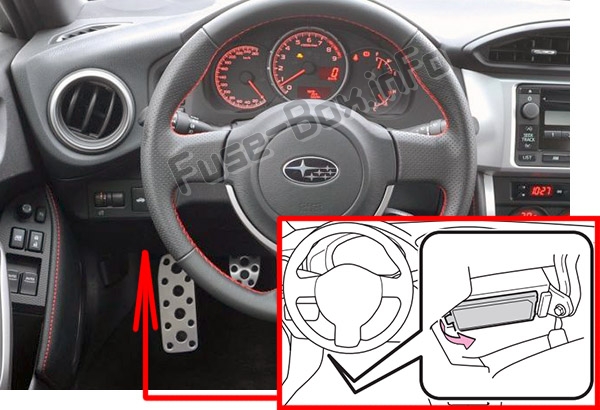

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter dem Armaturenbrett.

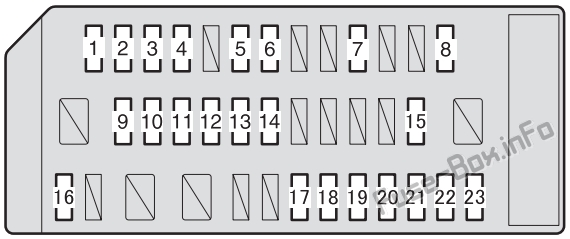

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen unter der Instrumententafel
| № | Name | Ampere | Geschützte Komponente |
|---|---|---|---|
| 1 | ECU ACC | 10 A | Hauptkörper-ECU, Außenrückspiegel |
| 2 | P/PUNKT Nr.2 | 15 A | Steckdose |
| 3 | PANEL | 10 A | Erleuchtung |
| 4 | SCHWANZ | 10 A | Rückleuchten |
| 5 | DRL | 10 A | Tagfahrlichtsystem |
| 6 | EINHEIT IG1 (2018-2019) |
10 A | Nicht benutzt |
| 7 | STOPPEN | 7,5 A | Bremslichter |
| 8 | OBD | 7,5 A | On-Board-Diagnosesystem |
| 9 | HEIZUNG-S | 7,5 A | Klimaanlage |
| 10 | HEIZUNG | 10 A | Klimaanlage |
| 11 | FR NEBEL LH | 10 A | Nebelscheinwerfer links |
| 12 | FR NEBEL RH | 10 A | Nebelscheinwerfer rechts |
| 13 | BK/UP LP | 7,5 A | Rückfahrscheinwerfer |
| 14 | Steuergerät IG1 | 10 A | ABS, elektrische Servolenkung |
| fünfzehn | AM1 | 7,5 A | Startsystem |
| 16 | AMPERE | 15 A | 2013-2016: Nicht verwendet 2017-2019: Audiosystem |
| 17 | AN EINHEIT | 15 A | Übertragung |
| 18 | MESSGERÄT | 7,5 A | Manometer und Zähler, schlüsselloser Zugang mit Druckknopfstartsystem |
| 19 | Steuergerät IG2 | 10 A | Motorsteuergerät |
| 20 | SITZ HTR LH | 10 A | Sitzheizung links |
| 21 | SITZ HTR RH | 10 A | Sitzheizung rechts |
| 22 | RADIO | 7,5 A | 2013-2016: Nicht verwendet 2017-2019: Audiosystem |
| 23 | P/PUNKT Nr.1 | 15 A | Steckdose |
Lage des Sicherungskastens
Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen im Motorraum
| № | Name | Ampere | Geschützte Komponente |
|---|---|---|---|
| 1 | MIR HTR | 7,5 A | Antibeschlagsanlage für Außenspiegel |
| 2 | RDI | 25 A | Elektrischer Lüfter |
| 3 | (PUSH-AT) | 7,5 A | Motorsteuergerät |
| 4 | ABS-NR. 1 | 40 A | Abs |
| 5 | HEIZUNG | 50 A | Klimaanlage |
| 6 | WASCHMASCHINE | 10 A | Scheibenwaschanlage |
| 7 | WISCHER | 30 A | Scheibenwischer |
| 8 | RR DEF | 30 A | Heckscheibenheizung |
| 9 | (RR-NEBEL) | 10 A | — |
| 10 | D FR TÜR | 25 A | Fensterheber (Fahrerseite) |
| 11 | (CD) | 25 A | Elektrischer Lüfter |
| 12 | D-OP | 25 A | — |
| 13 | ABS-NR. 2 | 25 A | Abs |
| 14 | D FL TÜR | 25 A | Fensterheber (Beifahrerseite) |
| fünfzehn | ERSATZTEIL | — | Ersatzsicherung |
| 16 | ERSATZTEIL | — | Ersatzsicherung |
| 17 | ERSATZTEIL | — | Ersatzsicherung |
| 18 | ERSATZTEIL | — | Ersatzsicherung |
| 19 | ERSATZTEIL | — | Ersatzsicherung |
| 20 | ERSATZTEIL | — | Ersatzsicherung |
| 21 | NS | 7,5 A | Startsystem |
| 22 | ALT-S | 7,5 A | 2013-2016: Ladesystem 2017-2019: Nicht verwendet |
| 23 | (STR-SPERRE) | 7,5 A | Lenkschlosssystem |
| 24 | D/L | 20 A | Elektrisches Türschloss |
| 25 | ETCS | 15 A | Motorsteuergerät |
| 26 | (AT+B) | 7,5 A | Übertragung |
| 27 | (AM2 NR. 2) | 7,5 A | Schlüsselloser Zugang mit Druckknopf-Startsystem |
| 28 | EFI (STRG) | 15 A | Motorsteuergerät |
| 29 | EFI (HTR) | 15 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 30 | EFI (IGN) | 15 A | Startsystem |
| 31 | EFI (+B) | 7,5 A | Motorsteuergerät |
| 32 | HAZ | 15 A | Blinker, Warnblinker |
| 33 | MPX-B | 7,5 A | Automatische Klimaanlage, Anzeige und Messgeräte |
| 34 | F/PMP | 20 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 35 | IG2 HAUPT | 30 A | SRS-Airbagsystem, Motorsteuergerät |
| 36 | DCC | 30 A | Innenbeleuchtung, schlüsselloses Fernzugangssystem, Hauptkörper-ECU |
| 37 | HORN NR. 2 | 7,5 A | Horn |
| 38 | HORN NR. 1 | 7,5 A | Horn |
| 39 | H-LP LH LO | 15 A | Scheinwerfer links (Abblendlicht) |
| 40 | H-LP RH LO | 15 A | Rechter Scheinwerfer (Abblendlicht) |
| 41 | H-LP LH HI | 10 A | Scheinwerfer links (Fernlicht) |
| 42 | H-LP RH HI | 10 A | Rechter Scheinwerfer (Fernlicht) |
| 43 | INJ | 30 A | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 44 | H-LP UNTERLEGSCHEIBE | 30 A | — |
| 45 | AM2 NR. 1 | 40 A | Startsystem, Motorsteuergerät |
| 46 | EPS | 80 A | Elektrische Servolenkung |
| 47 | A/B HAUPT | 15 A | SRS-Airbagsystem |
| 48 | ECU-B | 7,5 A | Keyless-Fernzugangssystem, Hauptkörper-ECU |
| 49 | KUPPEL | 20 A | Innenbeleuchtung |
| 50 | IG2 | 7,5 A | Motorsteuergerät |
