Hier finden Sie die Sicherungskasten-Belegung für den Subaru Crosstrek / XV der Baujahre 2011 bis 2017. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Subaru Crosstrek / XV 2011-2017
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru XV Crosstrek sind die Sicherungen #13 (Zubehörsteckdose – Mittelkonsole, AC 110V – falls vorhanden) und #20 (Zubehörsteckdose – Instrumententafel) im Sicherungskasten Instrumententafel.
Instrumententafel
Der Sicherungskasten befindet sich in der Instrumententafel hinter der Abdeckung auf der Fahrerseite.
Motorraum
ad vertisements
2011, 2012, 2013, 2014, 2015
IInstrumententafel

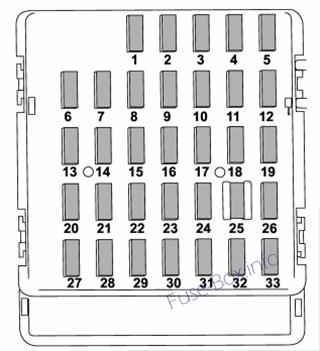

Zuordnung der Sicherungen in der Instrumententafel (2011-2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 15A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole), AC 110V (falls vorhanden) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Uhr |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | (Ersatzteil) |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum

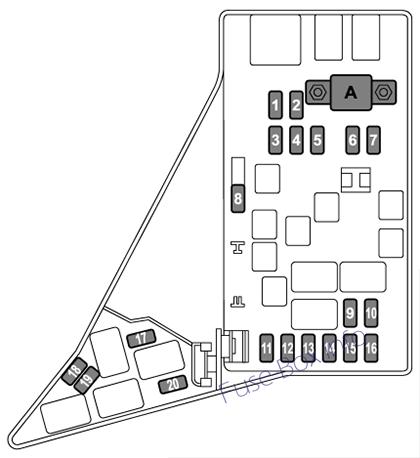

Zuordnung der Sicherungen im Motorraum (2011-2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Steuergerät für Automatikgetriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht -links) |
2016, 2017
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2016, 2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | 15A | — |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 10 A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole), AC 110V (falls vorhanden) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Uhr |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 10 A | Anlasserrelais |
| 22 | 7,5A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | Leer | |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016, 2017)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Steuergerät für stufenloses Getriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | 10 A | Telematik |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht -links) |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Crosstrek / XV?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
