Hier finden Sie die Sicherungskasten-Belegung für den Volvo S60 der Baujahre 2001 bis 2009. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsanordnung Volvo S60 2001-2009
Es werden die Informationen aus den Betriebsanleitungen von 2007-2009 verwendet. Lage und Funktion von Sicherungen in Fahrzeugen früherer Baujahre können abweichen.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo S60 sind die Sicherung Nr. 11 (12-Volt-Steckdosen – Vorder- und Rücksitze) im Sicherungskasten der Instrumententafel unter dem Lenkrad und Sicherung Nr. 8 (12-Volt-Steckdose – Laderaum .) ) im Sicherungskasten im Kofferraum.
Lage des Sicherungskastens

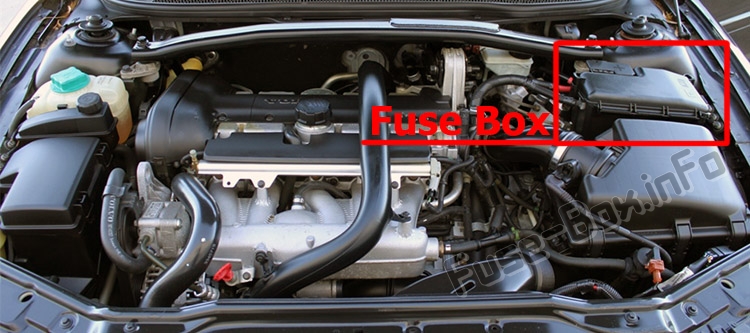

1) Relais/Sicherungskasten im Motorraum.

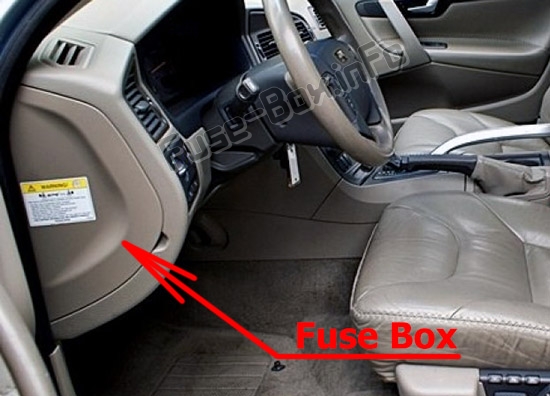

2) Sicherungskasten im Fahrgastraum unter dem Lenkrad, hinter Kunststoffabdeckung.
3) Sicherungskasten im Fahrgastraum, am Rand des Armaturenbretts.

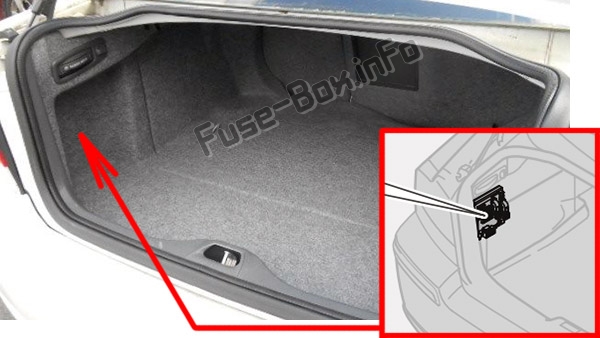

4) Der Sicherungskasten befindet sich hinter der Verkleidung auf der Fahrerseite des Laderaums.
Sicherungsdiagramme
ad vertisements
2007, 2008
Motorraum

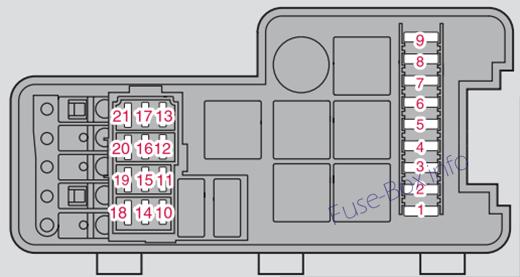

Zuordnung der Sicherungen im Motorraum (2007, 2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Abs | 30 |
| 2 | Abs | 30 |
| 3 | Scheinwerferwaschanlage (bestimmte Modelle) | 35 |
| 4 | – | |
| 5 | Zusatzscheinwerfer (Option) | 20 |
| 6 | Anlasserrelais | 35 |
| 7 | Scheibenwischer | 25 |
| 8 | Benzinpumpe | fünfzehn |
| 9 | Getriebesteuergerät (R-Modelle) | fünfzehn |
| 10 | Zündspulen, Motorsteuergerät | 20 |
| 11 | Gaspedalsensor, Klimakompressor, E-Box-Lüfter | 10 |
| 12 | Motorsteuergerät, Einspritzdüsen, Luftmassenmesser | fünfzehn |
| 13 | Drosselklappensteuermodul | 10 |
| 14 | Erhitzter Sauerstoff Sensor | 20 |
| fünfzehn | Kurbelgehäuseentlüftungsheizung, Magnetventile | 10 |
| 16 | Abblendlicht Fahrerseite | 20 |
| 17 | Abblendlicht Beifahrerseite | 20 |
| 18 | – | |
| 19 | Einspeisung Motorsteuergerät, Motorrelais | 5 |
| 20 | Parklicht | fünfzehn |
| 21 | – |
Unter dem Lenkrad
Zuordnung der Sicherungen unter dem Lenkrad (2007, 2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 2 | Beheizter Fahrersitz (Option) | fünfzehn |
| 3 | Horn | fünfzehn |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene (Option) | 5 |
| 9 | Bremslichtschaltervorschub | 5 |
| 10 | Instrumententafel, Klimasystem, elektrisch verstellbarer Fahrersitz (Option) | 10 |
| 11 | 12-Volt-Steckdosen – Vorder- und Rücksitze | fünfzehn |
| 12 | – | – |
| 13 | – | – |
| 14 | Scheinwerferwischer (S60 R) | fünfzehn |
| fünfzehn | ABS, DSTC | 5 |
| 16 | Servolenkung, Aktive Bi-Xenon-Scheinwerfer (Option) | 10 |
| 17 | Nebelscheinwerfer Fahrerseite (Option) | 7,5 |
| 18 | Nebelscheinwerfer Beifahrerseite (Option) | 7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Getriebesteuergerät, Rückwärtsgangblock (M66) | 10 |
| 22 | Fernlicht Fahrerseite | 10 |
| 23 | Fernlicht Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Beifahrersitz (Option), Audiosystem | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Scheibenwaschpumpe | fünfzehn |
| 35 | – | – |
| 36 | – | – |
Am Rand des Armaturenbretts
Zuordnung von Sicherungen am Rand des Armaturenbretts (2007, 2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Fahrersitz elektrisch (Option) | 25 |
| 2 | Beifahrersitz elektrisch (Option) | 25 |
| 3 | Klimagebläse | 30 |
| 4 | Steuergerät – Beifahrertür | 25 |
| 5 | Steuergerät – Fahrertür | 25 |
| 6 | Deckenbeleuchtung, oberes elektrisches Steuermodul | 10 |
| 7 | Monddach (Option) | fünfzehn |
| 8 | Zündschloss, SRS-System, Motorsteuergerät, Wegfahrsperre, Getriebesteuergerät (R-Modelle) | 7,5 |
| 9 | Onboard-Diagnose, Scheinwerferschalter, Lenkradwinkelsensor, Lenkradsteuermodul | 5 |
| 10 | Audiosystem | 20 |
| 11 | Audiosystemverstärker (Option) | 30 |
| 12 | Anzeige des Navigationssystems (Option) | 10 |
| 13-38 | – |
Laderaum
ad vertisements
Zuordnung von Sicherungen im Laderaum (2007, 2008)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Rückfahrleuchten | 10 |
| 2 | Standlicht, Nebelscheinwerfer, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Bremslicht | 20 |
| 3 | Zubehörsteuermodul | fünfzehn |
| 4 | – | |
| 5 | Elektronisches Modul hinten | 10 |
| 6 | CD-Wechsler (Option), Navigationssystem (Option) | 7,5 |
| 7 | Anhängerverkabelung (30-Einspeisung) – Option | fünfzehn |
| 8 | 12-Volt-Steckdose – Laderaum | fünfzehn |
| 9 | Beifahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 10 | Fahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | – | – |
| 16 | – | – |
| 17 | Audiozubehör | 5 |
| 18 | – | |
| 19 | Klappbare Kopfstützen | fünfzehn |
| 20 | Anhängerverkabelung (15-fach) – Option | 20 |
| 21 | – | |
| 22 | – | |
| 23 | Allradantrieb | 7,5 |
| 24 | Vier-C-Chassis-System (Option) | fünfzehn |
| 25 | – | |
| 26 | Parkassistent (Option) | 5 |
| 27 | Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb | 30 |
| 28 | Zentrales Verriegelungssystem | fünfzehn |
| 29 | Anhängerbeleuchtung Fahrerseite: Standlicht, Blinker (Option) | 25 |
| 30 | Anhängerbeleuchtung Beifahrerseite: Standlicht, Bremslicht, Nebelscheinwerfer, Blinker (Option) | 25 |
| 31 | Hauptsicherung: Sicherungen 37 und 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Heizbare Heckscheibe | 20 |
| 38 | Heizbare Heckscheibe | 20 |
2009
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Abs | 30 |
| 2 | Abs | 30 |
| 3 | Scheinwerferwaschanlage (bestimmte Modelle) | 35 |
| 4 | – | |
| 5 | Zusatzscheinwerfer (Option) | 20 |
| 6 | Anlasserrelais | 35 |
| 7 | Scheibenwischer | 25 |
| 8 | Benzinpumpe | fünfzehn |
| 9 | – | |
| 10 | Zündspulen, Motorsteuergerät | 20 |
| 11 | Gaspedalsensor, Klimakompressor, E-Box-Lüfter | 10 |
| 12 | Motorsteuergerät, Einspritzdüsen, Luftmassenmesser | fünfzehn |
| 13 | Drosselklappensteuermodul | 10 |
| 14 | Erhitzter Sauerstoff Sensor | 20 |
| fünfzehn | Kurbelgehäuseentlüftungsheizung, Magnetventile | 10 |
| 16 | Abblendlicht Fahrerseite | 20 |
| 17 | Abblendlicht Beifahrerseite | 20 |
| 18 | – | |
| 19 | Einspeisung Motorsteuergerät, Motorrelais | 5 |
| 20 | Parklicht | fünfzehn |
| 21 | Vakuumpumpe | 20 |
Unter dem Lenkrad
Zuordnung der Sicherungen unter dem Lenkrad (2009)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 2 | Beheizter Fahrersitz (Option) | fünfzehn |
| 3 | Horn | fünfzehn |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Alarmsirene (Option) | 5 |
| 9 | Bremslichtschaltervorschub | 5 |
| 10 | Instrumententafel, Klimasystem, elektrisch verstellbarer Fahrersitz (Option) | 10 |
| 11 | 12-Volt-Steckdosen – Vorder- und Rücksitze | fünfzehn |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | ABS, DSTC | 5 |
| 16 | Servolenkung, Aktive Bi-Xenon-Scheinwerfer (Option) | 10 |
| 17 | Nebelscheinwerfer Fahrerseite (Option) | 7,5 |
| 18 | Nebelscheinwerfer Beifahrerseite (Option) | 7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Getriebesteuergerät, Rückwärtsgangblock (M66) | 10 |
| 22 | Fernlicht Fahrerseite | 10 |
| 23 | Fernlicht Beifahrerseite | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Beifahrersitz (Option), Audiosystem | 5 |
| 29 | Benzinpumpe | 7,5 |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Vakuumpumpe | 20 |
| 34 | Scheibenwaschpumpe | fünfzehn |
| 35 | – | – |
| 36 | – | – |
ad vertisements
Am Rand des Armaturenbretts
Zuordnung von Sicherungen am Rand des Armaturenbretts (2009)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Fahrersitz elektrisch (Option) | 25 |
| 2 | Beifahrersitz elektrisch (Option) | 25 |
| 3 | Klimagebläse | 30 |
| 4 | Steuergerät – Beifahrertür | 25 |
| 5 | Steuergerät – Fahrertür | 25 |
| 6 | Deckenbeleuchtung, oberes elektrisches Steuermodul | 10 |
| 7 | Monddach (Option) | fünfzehn |
| 8 | Zündschloss, SRS-System, Motorsteuergerät, Wegfahrsperre) | 7,5 |
| 9 | Onboard-Diagnose, Scheinwerferschalter, Lenkradwinkelsensor, Lenkradsteuermodul | 5 |
| 10 | Audiosystem | 20 |
| 11 | Audiosystemverstärker (Option) | 30 |
| 12 | Anzeige des Navigationssystems (Option) | 10 |
| 13-38 | – |
Laderaum
ad vertisements
Zuordnung von Sicherungen im Laderaum (2009)
| № | Beschreibung | Ampere |
|---|---|---|
| 1 | Rückfahrleuchten | 10 |
| 2 | Standlicht, Nebelscheinwerfer, Laderaumbeleuchtung, Kennzeichenbeleuchtung, Bremslicht | 20 |
| 3 | Zubehörsteuermodul | fünfzehn |
| 4 | – | |
| 5 | Elektronisches Modul hinten | 10 |
| 6 | CD-Wechsler (Option), Navigationssystem (Option) | 7,5 |
| 7 | Anhängerverkabelung (30-Einspeisung) – Option | fünfzehn |
| 8 | 12-Volt-Steckdose – Laderaum | fünfzehn |
| 9 | Beifahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 10 | Fahrertür hinten – Fensterheber, Fensterheber-Abschaltfunktion | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| fünfzehn | – | – |
| 16 | – | – |
| 17 | Audiozubehör | 5 |
| 18 | – | |
| 19 | Klappbare Kopfstützen | fünfzehn |
| 20 | Anhängerverkabelung (15-fach) – Option | 20 |
| 21 | – | |
| 22 | – | |
| 23 | Allradantrieb | 7,5 |
| 24 | Vier-C-Chassis-System (Option) | fünfzehn |
| 25 | – | |
| 26 | Parkassistent (Option) | 5 |
| 27 | Hauptsicherung: Anhängerverkabelung, Four-C, Parkassistent, Allradantrieb | 30 |
| 28 | Zentrales Verriegelungssystem | fünfzehn |
| 29 | Anhängerbeleuchtung Fahrerseite: Standlicht, Blinker (Option) | 25 |
| 30 | Anhängerbeleuchtung Beifahrerseite: Standlicht, Bremslicht, Nebelscheinwerfer, Blinker (Option) | 25 |
| 31 | Hauptsicherung: Sicherungen 37 und 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Heizbare Heckscheibe | 20 |
| 38 | Heizbare Heckscheibe | 20 |
