In diesem Artikel betrachten wir den Volvo S60 der dritten Generation, der von 2019 bis heute erhältlich ist. Hier finden Sie Sicherungskasten-Diagramme des Volvo S60 2019 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungsanordnung Volvo S60 2019-…
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Volvo S60 sind die Sicherungen #24 (12V Steckdose in der Tunnelkonsole vorn), #25 (12V Steckdose in der Tunnelkonsole zwischen den Rücksitzen), #26 (12V Steckdose im Kofferraum) im Motor Sicherungskasten und Sicherung Nr. 2 (Steckdose in der Tunnelkonsole zwischen den Rücksitzen) im Sicherungskasten unter dem Handschuhfach.
Lage des Sicherungskastens
Motorraum
Sicherungskasten unter dem Handschuhfach

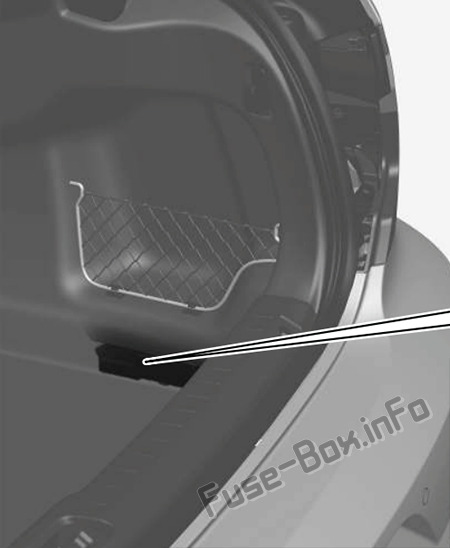

Sicherungskasten im Kofferraum
Sicherungskastendiagramme
ad vertisements
2019
Motorraum
Zuordnung der Sicherungen im Motorraum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | fünfzehn | Zündspulen (Benzin); Zündkerzen (Benzin) |
| 5 | fünfzehn | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor, Mitte (Benzin); beheizte Lambdasonde hinten (Diesel) |
| 6 | 7,5 | Vakuumregler; Ventil; Ventil für Leistungsimpuls (Diesel) |
| 7 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; AGR-Ventil (Diesel); Turbopositionssensor (Diesel); Turboladerventil (Benzin) |
| 8 | 5 | Motorsteuerungsmodul |
| 9 | – | Nicht benutzt |
| 10 | 10 | Magnetspulen (Benzin); Ventil; Thermostat des Motorkühlsystems (Benzin); AGR-Kühlpumpe (Diesel); Glühsteuermodul (Diesel) |
| 11 | 5 | Steuermodul für Spoiler; Steuermodul für Kühlerjalousie; Relaiswicklungen für Leistungsimpuls (Diesel) |
| 12 | – | Nicht benutzt |
| 13 | 20 | Motorsteuerungsmodul |
| 14 | 40 | Anlasser |
| fünfzehn | Shunt | Anlasser |
| 16 | 30 | Kraftstofffilterheizung (Diesel) |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | 12-V-Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum |
| 27 | – | Nicht benutzt |
| 28 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 29 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 30 | – | Nicht benutzt |
| 31 | – | Nicht benutzt |
| 32 | – | Nicht benutzt |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | fünfzehn | Getriebesteuermodul |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Wischer |
| 40 | – | Nicht benutzt |
| 41 | – | Nicht benutzt |
| 42 | 20 | Standheizung |
| 43 | – | Nicht benutzt |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | 5 | Speisung bei eingeschalteter Zündung: Motorsteuergerät, Getriebekomponenten, elektrische Servolenkung, Zentralelektrikmodul, Bremssystemsteuergerät |
| 47 | – | Nicht benutzt |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | – | Nicht benutzt |
| 50 | – | Nicht benutzt |
| 51 | 5 | Steuermodul für Batterieanschluss |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
Motorraum (Twin Engine)
ad vertisements
Belegung der Sicherungen im Motorraum (2019, Twin Engine)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | – | Nicht benutzt |
| 4 | 5 | Steuergerät für Aktor zum Einlegen/Wechseln von Gängen, Automatikgetriebe |
| 5 | 5 | Steuergerät Hochvolt-Kühlmittelheizung |
| 6 | 5 | Steuergerät für Klimaanlage; Absperrventil für Wärmetauscher; Absperrventil für Kühlmittel durch das Klimasystem |
| 7 | 5 | Hybridbatterie-Steuermodul; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit 500 V-12 V Spannungswandler |
| 8 | – | Nicht benutzt |
| 9 | 10 | Umrichter zur Steuerung des Vorschubs zum Elektromotor der Hinterachse |
| 10 | 10 | Hybridbatterie-Steuermodul; Hochspannungswandler für kombinierten Hochspannungsgenerator/Startermotor mit 500 V-12 V Spannungswandler |
| 11 | 5 | Lademodul |
| 12 | 10 | Absperrventil für Hybridbatterie-Kühlmittel; Kühlmittelpumpe 1 für Hybridbatterie |
| 13 | 10 | Kühlmittelpumpe für Elektroantrieb |
| 14 | 25 | Lüfter für Hybridkomponenten |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | – | Nicht benutzt |
| 19 | – | Nicht benutzt |
| 20 | – | Nicht benutzt |
| 21 | – | Nicht benutzt |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | fünfzehn | 12-V-Steckdose in Tunnelkonsole vorn |
| 25 | fünfzehn | 12-V-Steckdose in der Tunnelkonsole zwischen den Sitzen der zweiten Reihe |
| 26 | fünfzehn | 12-V-Steckdose im Kofferraum/Laderaum USB-Anschlüsse für iPad-Halter |
| 27 | – | Nicht benutzt |
| 28 | – | Nicht benutzt |
| 29 | – | Nicht benutzt |
| 30 | – | Nicht benutzt |
| 31 | – | Nicht benutzt |
| 32 | – | Nicht benutzt |
| 33 | 25 | Scheinwerferwaschanlage |
| 34 | 25 | Scheibenwaschanlage |
| 35 | – | Nicht benutzt |
| 36 | 20 | Horn |
| 37 | 5 | Alarmsirene |
| 38 | 40 | Steuergerät Bremsanlage (Ventile, Feststellbremse) |
| 39 | 30 | Wischer |
| 40 | – | Nicht benutzt |
| 41 | – | Nicht benutzt |
| 42 | 20 | Standheizung |
| 43 | 40 | Steuergerät Bremsanlage (ABS-Pumpe) |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | 5 | Speisung bei eingeschalteter Zündung: Motorsteuergerät; Getriebekomponenten, elektrische Servolenkung, Zentralelektrik |
| 47 | 5 | Außengeräusch des Fahrzeugs (bestimmte Märkte) |
| 48 | 7,5 | Scheinwerfer rechts |
| 48 | fünfzehn | Scheinwerfer rechts, einige Modelle mit LED |
| 49 | – | Nicht benutzt |
| 50 | – | Nicht benutzt |
| 51 | – | Nicht benutzt |
| 52 | 5 | Airbags |
| 53 | 7,5 | Scheinwerfer links |
| 53 | fünfzehn | Scheinwerfer links, einige Modelle mit LED |
| 54 | 5 | Gaspedalsensor |
| 55 | fünfzehn | Getriebesteuermodul; Gangwahlsteuermodul |
| 56 | 5 | Motorsteuerungsmodul |
| 57 | – | Nicht benutzt |
| 58 | – | Nicht benutzt |
| 59 | – | Nicht benutzt |
| 60 | – | Nicht benutzt |
| 61 | 20 | Motorsteuerungsmodul; Aktuator; Drosseleinheit; Turboladerventil |
| 62 | 10 | Magnetspulen; Ventil; Thermostat des Motorkühlsystems |
| 63 | 7,5 | Vakuumregler; Ventil |
| 64 | 5 | Steuermodul für Spoiler; Kühlerjalousiesteuermodul |
| 65 | – | Nicht benutzt |
| 66 | fünfzehn | Beheizter Sauerstoffsensor vorne; beheizte Lambdasonde hinten |
| 67 | fünfzehn | Magnetventil der Ölpumpe; A/C-Magnetkupplung; beheizter Sauerstoffsensor (Mitte) |
| 68 | – | Nicht benutzt |
| 69 | 20 | Motorsteuerungsmodul |
| 70 | fünfzehn | Zündspulen; Zündkerzen |
| 71 | – | Nicht benutzt |
| 72 | – | Nicht benutzt |
| 73 | 30 | Steuergerät Getriebeölpumpe |
| 74 | 40 | Steuermodul der Vakuumpumpe |
| 75 | 25 | Getriebeaktuator |
| 76 | – | Nicht benutzt |
| 77 | – | Nicht benutzt |
| 78 | – | Nicht benutzt |
ad vertisements
Unter dem Handschuhfach
Zuordnung der Sicherungen unter dem Handschuhfach (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | 30 | Steckdose in der Tunnelkonsole zwischen den Rücksitzen |
| 3 | – | Nicht benutzt |
| 4 | 5 | Bewegungssensor |
| 5 | 5 | Media Player |
| 6 | 5 | Instrumententafel |
| 7 | 5 | Tasten der Mittelkonsole |
| 8 | 5 | Sonnensensor |
| 9 | – | Nicht benutzt |
| 10 | – | Nicht benutzt |
| 11 | 5 | Lenkradmodul |
| 12 | 5 | Modul für Startknopf und Feststellbremssteuerung |
| 13 | fünfzehn | Beheiztes Lenkradmodul |
| 14 | – | Nicht benutzt |
| fünfzehn | – | Nicht benutzt |
| 16 | – | Nicht benutzt |
| 17 | – | Nicht benutzt |
| 18 | 10 | Klimasystem-Steuermodul |
| 19 | – | Nicht benutzt |
| 20 | 10 | Datenverbindungsstecker OBD-II |
| 21 | 5 | Center-Display |
| 22 | 40 | Klimatisierungsgebläsemodul (vorne) |
| 23 | 5 | USB-HUB |
| 24 | 7,5 | Instrumentenbeleuchtung; Innenbeleuchtung; Auto-Dim-Funktion des Rückspiegels; Regen- und Lichtsensoren; Tastatur der hinteren Tunnelkonsole, Rücksitz; Elektrische Vordersitze; Bedienfelder der hinteren Tür; Klimatisierungsgebläsemodul links/rechts |
| 25 | 5 | Steuermodul für Fahrerunterstützungsfunktionen |
| 26 | 20 | Panoramadach mit Sonnenvorhang |
| 27 | 5 | Head-up-Display |
| 28 | 5 | Fahrgastraumbeleuchtung |
| 29 | – | Nicht benutzt |
| 30 | 5 | Deckenkonsolendisplay (Sicherheitsgurterinnerung/Beifahrerairbaganzeige) |
| 31 | – | Nicht benutzt |
| 32 | – | Nicht benutzt |
| 33 | 20 | Türmodul in Tür hinten rechts |
| 34 | 10 | Sicherungen im Kofferraum/Laderaum |
| 35 | 5 | Steuermodul für mit dem Internet verbundenes Fahrzeug; Steuermodul für Volvo On Call |
| 36 | Türmodul in der linken Fondtür | |
| 37 | 40 | Infotainment-Steuermodul (Verstärker) |
| 38 | – | Nicht benutzt |
| 39 | 5 | Multiband-Antennenmodul |
| 40 | 5 | Massagefunktion der Vordersitze |
| 41 | – | Nicht benutzt |
| 42 | – | Nicht benutzt |
| 43 | fünfzehn | Steuergerät für Kraftstoffpumpe |
| 44 | – | Nicht benutzt |
| 45 | – | Nicht benutzt |
| 46 | fünfzehn | Fahrersitzheizung |
| 47 | fünfzehn | Beifahrersitzheizung |
| 48 | 7,5 | Kühlmittelpumpe |
| 49 | – | Nicht benutzt |
| 50 | 20 | Türmodul in der linken Vordertür |
| 51 | 20 | Aktives Fahrwerksteuermodul |
| 52 | – | Nicht benutzt |
| 53 | 10 | Sensus-Steuermodul |
| 54 | – | Nicht benutzt |
| 55 | – | Nicht benutzt |
| 56 | 20 | Türmodul in der rechten Vordertür |
| 57 | – | Nicht benutzt |
| 58 | 5 | TV (nur bestimmte Märkte) |
| 59 | fünfzehn | Primärsicherung für Sicherungen 52, 53, 57 und 58 |
Sicherungskasten im Kofferraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2019)
| № | Ampere | Funktion |
|---|---|---|
| 1 | – | Nicht benutzt |
| 2 | – | Nicht benutzt |
| 3 | 40 | Kompressor mit pneumatischer Federung |
| 4 | fünfzehn | Verriegelungsmotor für Rücksitzlehne rechts |
| 5 | – | Nicht benutzt |
| 6 | fünfzehn | Verriegelungsmotor für Rücksitzlehne links |
| 7 | 20 | Elektrischer Beifahrersitz, Türmodul rechts, hinten |
| 8 | – | Nicht benutzt |
| 9 | 25 | Power-Trunk-Freigabe |
| 10 | 20 | Elektrischer Beifahrersitz, Türmodul rechts, vorn |
| 11 | 40 | Steuermodul für Anhängerkupplung |
| 12 | 40 | Gurtstraffermodul (rechte Seite) |
| 13 | 5 | Interne Relaiswicklungen |
| 14 | – | Nicht benutzt |
| fünfzehn | 5 | Fußbewegungserkennungsmodul zum Öffnen der elektrischen Kofferraumentriegelung |
| 16 | – | USB-Hub/Zubehöranschluss |
| 17 | – | Nicht benutzt |
| 18 | 25 | Steuermodul für Anhängerkupplung |
| 18 | 40 | Zubehörmodul |
| 19 | 20 | Elektrischer Fahrersitz |
| 20 | 40 | Gurtstraffermodul (linke Seite) |
| 21 | 5 | Einparkhilfe-Kamera |
| 22 | – | Nicht benutzt |
| 23 | – | Nicht benutzt |
| 24 | – | Nicht benutzt |
| 25 | – | Nicht benutzt |
| 26 | 5 | Steuergerät für Airbags und Gurtstraffer |
| 27 | – | Nicht benutzt |
| 28 | fünfzehn | Beheizter Rücksitz (linke Seite) |
| 29 | – | Nicht benutzt |
| 30 | 5 | Informationen zum toten Winkel (BUS); Steuergerät für Rückfahrsignal außen |
| 31 | – | Nicht benutzt |
| 32 | 5 | Module für Gurtstraffer |
| 33 | 5 | Stellglied Abgasanlage (Benzin, bestimmte Motorvarianten) |
| 34 | – | Nicht benutzt |
| 35 | fünfzehn | Allradantrieb (AWD) Steuermodul |
| 36 | fünfzehn | Beheizter Rücksitz (rechte Seite) |
| 37 | – | Nicht benutzt |
