In diesem Artikel betrachten wir die zweite Generation des Volvo S60 vor einem Facelift, von 2010 bis 2014 produzierte Hier finden Sie Sicherungskasten Diagramme von finden Volvo S60 2011, 2012, 2013 und 2014 , Informationen über die Lage der Sicherungsplatten im Innern das Auto und lernen Sie die Belegung jeder Sicherung (Sicherungsanordnung) und jedes Relais kennen.
Sicherungsanordnung Volvo S60 2011-2014
Die Sicherungen des Zigarettenanzünders (Steckdose) im Volvo S60 sind die Sicherung Nr. 22 (12-Volt-Steckdosen) im Sicherungskasten „A“ unter dem Handschuhfach und die Sicherung Nr. 7 (Heck-12-Volt-Steckdose) in der Gepäckraumsicherung Kasten.

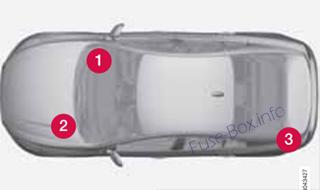

Lage des Sicherungskastens

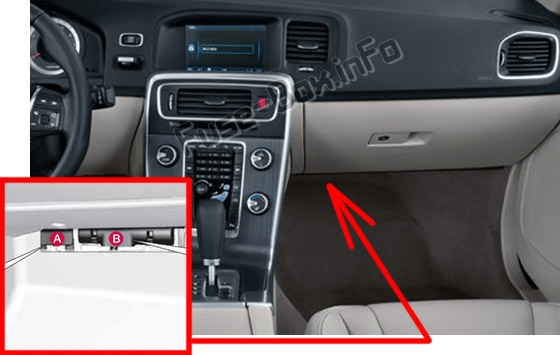

1) Unter dem Handschuhfach
Der Sicherungskasten befindet sich unter der Verkleidung.
2) Motorraum

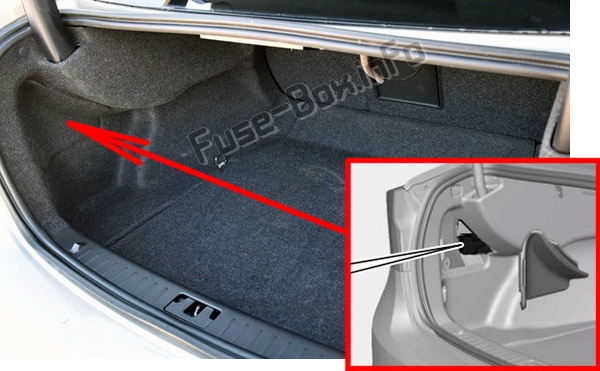

3) Kofferraum
Befindet sich hinter der Polsterung auf der linken Seite des Kofferraums.
Sicherungskastendiagramme
ad vertisements
2011
Motorraum
Zuordnung der Sicherungen im Motorraum (2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | ||
| 11 | Klimagebläse | 40 |
| 12 | ||
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | ||
| 16 | Aktives Kurvenlicht – Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | ABS 15 Vorschub | 5 |
| 19 | Geschwindigkeitsabhängige Lenkkraft (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Vakuumpumpe I5T | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Relais – Motorraumbox | 5 |
| 28 | Zusatzbeleuchtung (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät – Automatikgetriebe | fünfzehn |
| 32 | Klimakompressor | fünfzehn |
| 33 | Relais-Spulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuergerät (ECM), Drosselklappe | 10 |
| 37 | ||
| 38 | Motorventile | 10 |
| 39 | EVAP/beheizter Sauerstoffsensor/Kraftstoffeinspritzung | fünfzehn |
| 40 | ||
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | Lüfter | 80 |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2011)
| № | Funktion | EIN |
|---|---|---|
| 1 | Schutzschalter – Infotainmentsystem | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Keyless Drive (Option) (Türgriffe) | 5 |
| 7 | ||
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 7,5 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Umklappbare Kopfstützen der Rücksitze | fünfzehn |
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Infotainmentsystem, Navigationssystem(Option) Display | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | ||
| 21 | Elektrisches Schiebedach (Option), Innenbeleuchtung, Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 24 | Beheizter Fahrersitz (Option) | fünfzehn |
| 25 | ||
| 26 | Beheizter Beifahrersitz (rechts) (Option) | fünfzehn |
| 27 | Beheizter Beifahrersitz (links) (Option) | fünfzehn |
| 28 | Parkassistent (Option), Volvo-Navigationssystem (Option), Parkassistent-Kamera (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2011)
| № | Funktion | Ampere |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Innenbeleuchtung vorn, elektrisch verstellbare Sitze (Option) | 7,5 |
| 4 | Informationsanzeige Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung hinten und Tankklappe | 10 |
| 9 | Unterlegscheiben | fünfzehn |
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Kofferraum entsperren | 10 |
| 12 | – | |
| 13 | Benzinpumpe | 20 |
| 14 | Funkschlüsselempfänger, Alarm, Klimasystem | 5 |
| fünfzehn | Lenkradsperre | fünfzehn |
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | – | |
| 18 | Airbagsystem, Insassengewichtssystem | 10 |
| 19 | Frontradar mit adaptiver Geschwindigkeitsregelung (Option) | 5 |
| 20 | Gaspedal, elektrisch verstellbare Außenspiegel, beheizbare Rücksitze (Option) | 7,5 |
| 21 | Infotainmentsystem, CD und Radio | fünfzehn |
| 22 | Bremslichter | 5 |
| 23 | Power-Schiebedach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | – | |
| 6 | ||
| 7 | 12-Volt-Steckdose hinten | fünfzehn |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
2012
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2012)
| № | Funktion | Ampere |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | – | |
| 11 | Klimagebläse | 40 |
| 12 | – | |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | – | |
| 16 | Aktives Kurvenlicht – Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Lenkkraft (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Vakuumpumpe (5-Zylinder-Motor) | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Relais – Motorraumbox | 5 |
| 28 | Zusatzbeleuchtung (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät – Automatikgetriebe | fünfzehn |
| 32 | Klimakompressor | fünfzehn |
| 33 | Relais-Spulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuerungsmodul | 10 |
| 37 | Einspritzsystem, Luftmassenmesser | fünfzehn |
| 38 | Klimakompressor, Motorventile, Motorsteuergerät | 10 |
| 39 | EVAP-Ventil, beheizter Sauerstoffsensor | fünfzehn |
| 40 | Heizung Unterdruckpumpe/Kurbelgehäuseentlüftung (5-Zylinder-Motor) | 20 |
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | Lüfter | 60 (5-Zyl.-Motor) 80 (6-Zyl.-Motor) |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2012)
| № | Funktion | EIN |
|---|---|---|
| 1 | Leistungsschalter – Infotainmerit-System | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Keyless Drive (Option) (Türgriffe) | 5 |
| 7 | ||
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 7,5 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Umklappbare Kopfstützen der Rücksitze | fünfzehn |
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Infotainmentsystem, Satellitenradio Sirius (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | – | |
| 21 | Elektrisches Schiebedach (Option), Innenbeleuchtung, Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Sitzheizung im Fond (Option) (Beifahrerseite) | fünfzehn |
| 24 | Beheizter Rücksitz (Option) (Fahrerseite) | fünfzehn |
| 25 | – | |
| 26 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 27 | Beheizter Fahrersitz (Option) | fünfzehn |
| 28 | Parkassistent (Option), Steuergerät Anhängerkupplung (Option), Einparkhilfe-Kamera (Option), Totwinkel-Informationssystem (BUS) (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2012)
| № | Funktion | EIN |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Innenraumbeleuchtung vorn, Fensterhebersteuerung an der Fahrertür, elektrisch verstellbare Sitze (Option), HomeLInk® Wireless Control System (Option) | 7,5 |
| 4 | Informationsanzeige Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe | 10 |
| 9 | ||
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Kofferraum offen | 10 |
| 12 | ||
| 13 | Benzinpumpe | 20 |
| 14 | Bedienfeld der Klimaanlage | 5 |
| fünfzehn | ||
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | ||
| 18 | Airbagsystem, Insassengewichtssensor | 10 |
| 19 | Kollisionswarnsystem (Option) | 5 |
| 20 | Fahrpedal, Spiegelautomatik, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Power-Schiebedach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | – | |
| 6 | ||
| 7 | 12-Volt-Steckdose hinten | fünfzehn |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
2013
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2013)
| № | Funktion | EIN |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | ||
| 7 | ||
| 8 | Scheinwerferwaschanlage (Option) | 20 |
| 9 | Scheibenwischer | 30 |
| 10 | ||
| 11 | Klimagebläse | 40 |
| 12 | ||
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | ||
| 16 | Aktives Kurvenlicht Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Lenkkraft (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Vakuumpumpe (5-Zylinder-Motor) | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Relais – Motorraumbox | 5 |
| 28 | Zusatzbeleuchtung (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät – Automatikgetriebe | fünfzehn |
| 32 | Klimakompressor | fünfzehn |
| 33 | Relais-Spulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuerungsmodul | 10 |
| 37 | Einspritzsystem, Luftmassenmesser, Motorsteuergerät | fünfzehn |
| 38 | Klimakompressor, Motorventile, Motorsteuergerät (6-Zyl.), Magnetspulen (nur 6-Zyl. ohne Turbo), Luftmassenmesser (nur 5-Zyl.) | 10 |
| 39 | EVAP-Ventil, beheizter Sauerstoffsensor | fünfzehn |
| 40 | Heizung Unterdruckpumpe/Kurbelgehäuseentlüftung (5-Zylinder-Motor) | 10 |
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | ||
| 43 | Lüfter | 60 (5-Zyl.-Motor) 80 (6-Zyl.-Motor) |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2013)
| № | Funktion | EIN |
|---|---|---|
| 1 | Leistungsschalter – Infotainmerit-System | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Keyless Drive (Option) (Türgriffe) | 5 |
| 7 | ||
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 7,5 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Umklappbare Kopfstützen der Rücksitze | fünfzehn |
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Infotainmentsystem, Satellitenradio Sirius (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | – | |
| 21 | Elektrisches Schiebedach (Option), Innenbeleuchtung, Klimasystemsensor | 5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Sitzheizung im Fond (Option) (Beifahrerseite) | fünfzehn |
| 24 | Beheizte Rücksitzbank (Option) (Fahrerseite) | fünfzehn |
| 25 | – | |
| 26 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 27 | Beheizter Fahrersitz (Option) | fünfzehn |
| 28 | Parkassistent (Option), Steuergerät Anhängerkupplung (Option), Einparkhilfe-Kamera (Option), Totwinkel-Informationssystem (BUS) (Option) | 5 |
| 29 | Allradantrieb-Steuermodul (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2013)
| № | Funktion | EIN |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Innenraumbeleuchtung vorn, Fensterhebersteuerung an der Fahrertür, elektrisch verstellbare Sitze (Option), HomeLInk Wireless Control System (Option) | 7,5 |
| 4 | Informationsanzeige Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe | 10 |
| 9 | ||
| 10 | Scheibenwaschanlage | fünfzehn |
| 11 | Kofferraum offen | 10 |
| 12 | Elektrisch umklappbare Außensitz-Kopfstützen (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Klimasystem-Bedienfeld, Alarm-Bewegungssensor‘ | 5 |
| fünfzehn | ||
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | ||
| 18 | Airbagsystem, Insassengewichtssensor | 10 |
| 19 | Kollisionswarnsystem (Option) | 5 |
| 20 | Gaspedal, Spiegelautomatik, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Power-Schiebedach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | – | |
| 6 | ||
| 7 | 12-Volt-Steckdose hinten | fünfzehn |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
2014
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2014)
| № | Funktion | EIN |
|---|---|---|
| 1 | Leistungsschalter | 50 |
| 2 | Leistungsschalter | 50 |
| 3 | Leistungsschalter | 60 |
| 4 | Leistungsschalter | 60 |
| 5 | Leistungsschalter | 60 |
| 6 | – | |
| 7 | – | |
| 8 | Frontscheibe (Option), Fahrerseite | 40 |
| 9 | Scheibenwischer | 30 |
| 10 | – | |
| 11 | Klimagebläse | 40 |
| 12 | Frontscheibe (Option), Beifahrerseite | 40 |
| 13 | ABS-Pumpe | 40 |
| 14 | ABS-Ventile | 20 |
| fünfzehn | Scheinwerferwaschanlage | 20 |
| 16 | Aktives Kurvenlicht – Leuchtweitenregulierung (Option) | 10 |
| 17 | Zentrales elektrisches Modul | 20 |
| 18 | Abs | 5 |
| 19 | Geschwindigkeitsabhängige Lenkkraft (Option) | 5 |
| 20 | Motorsteuergerät (ECM), Getriebe, SRS | 10 |
| 21 | Beheizte Waschdüsen (Option) | 10 |
| 22 | Vakuumpumpe (5-Zylinder-Motor) | 5 |
| 23 | Beleuchtungspanel | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Relais – Motorraumbox | 5 |
| 28 | Zusatzbeleuchtung (Option) | 20 |
| 29 | Horn | fünfzehn |
| 30 | Motorsteuergerät (ECM) | 10 |
| 31 | Steuergerät – Automatikgetriebe | fünfzehn |
| 32 | Klimakompressor | fünfzehn |
| 33 | Relais-Spulen | 5 |
| 34 | Anlasserrelais | 30 |
| 35 | Zündspulen | 20 |
| 36 | Motorsteuerungsmodul | 10 |
| 37 | Einspritzsystem, Luftmassenmesser, Motorsteuergerät | fünfzehn |
| 38 | Klimakompressor, Motorventile, Motorsteuergerät (6-Zyl.), Magnetspulen (nur 6-Zyl. ohne Turbo), Luftmassenmesser (nur 5-Zyl.) | 10 |
| 39 | EVAP-Ventil, beheizter Sauerstoffsensor | fünfzehn |
| 40 | Vakuumpumpe/Kurbelgehäuseentlüftungsheizung (5-Zylinder-Motor) | 10 |
| 41 | Kraftstoffleckageerkennung | 5 |
| 42 | – | |
| 43 | Lüfter | 60 (5-Zyl.-Motor) 80 (6-Zyl.-Motor) |
| 44 | Elektrohydraulische Servolenkung | 100 |
Sicherungen 16 – 33 und 35 – 41 können bei Bedarf jederzeit gewechselt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
Die Sicherungen 1 – 15, 34 und 42 – 44 sind Relais/Schutzschalter und sollten nur von einem geschulten und qualifizierten Volvo-Servicetechniker entfernt oder ersetzt werden.
ad vertisements
Unter dem Handschuhfach (Sicherungskasten A)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox A – 2014)
| № | Funktion | EIN |
|---|---|---|
| 1 | Sicherungsautomat für das Infotainmentsystem und für Sicherungen 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Keyless Drive (Option) (Türgriffe) | 5 |
| 7 | – | |
| 8 | Bedienelemente in der Fahrertür | 20 |
| 9 | Bedienelemente in der Beifahrertür | 20 |
| 10 | Bedienelemente in der rechten Beifahrertür right | 20 |
| 11 | Bedienelemente in der Beifahrertür hinten links | 20 |
| 12 | Schlüsselloser Antrieb (Option) | 7,5 |
| 13 | Fahrersitz elektrisch (Option) | 20 |
| 14 | Elektrischer Beifahrersitz (Option) | 20 |
| fünfzehn | Scheibenwaschanlage | 25 |
| 16 | Infotainment-Steuermodul | 5 |
| 17 | Infotainment-System, Satellitenradio SiriusXM™ (Option) | 10 |
| 18 | Infotainmentsystem | fünfzehn |
| 19 | Bluetooth-Freisprecheinrichtung | 5 |
| 20 | ||
| 21 | Power moonroof (Option), Courtesy Beleuchtung, Klimasystem – Sensor |
5 |
| 22 | 12-Volt-Steckdosen | fünfzehn |
| 23 | Sitzheizung im Fond (Option) (Beifahrerseite) | fünfzehn |
| 24 | Beheizte Rücksitzbank (Option) (Fahrerseite) | fünfzehn |
| 25 | ||
| 26 | Beheizter Beifahrersitz (Option) | fünfzehn |
| 27 | Beheizter Fahrersitz (Option) | fünfzehn |
| 28 | Einparkhilfe (Option), Steuergerät Anhängerkupplung (Option), Einparkhilfe-Kamera (Option) Totwinkel-Informationssystem (BLIS) (Option) | 5 |
| 29 | Steuermodul Allradantrieb (Option) | 5 |
| 30 | Aktives Fahrwerksystem (Option) | 10 |
Unter dem Handschuhfach (Sicherungskasten B)
Zuordnung der Sicherungen unter dem Handschuhfach (Fusebox B – 2014)
| № | Funktion | EIN |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Innenraumbeleuchtung vorn, Fensterhebersteuerung an der Fahrertür, elektrisch verstellbare Sitze (Option), HomeLInk® Wireless Control System (Option) | 7,5 |
| 4 | Instrumententafel | 5 |
| 5 | Adaptive Geschwindigkeitsregelung/Kollisionswarnung (Option) | 10 |
| 6 | Innenbeleuchtung, Regensensor (Option) | 7,5 |
| 7 | Lenkradmodul | 7,5 |
| 8 | Zentralverriegelung: Tankklappe | 10 |
| 9 | Elektrisch beheiztes Lenkrad (Option) | fünfzehn |
| 10 | Elektrisch beheizte Windschutzscheibe (Option) | fünfzehn |
| 11 | Kofferraum offen | 10 |
| 12 | Elektrisch umklappbare Außensitz-Kopfstützen (Option) | 10 |
| 13 | Benzinpumpe | 20 |
| 14 | Bedienfeld der Klimaanlage | 5 |
| fünfzehn | ||
| 16 | Alarm, On-Board-Diagnosesystem | 5 |
| 17 | ||
| 18 | Airbagsystem, Insassengewichtssensor | 10 |
| 19 | Kollisionswarnsystem (Option) | 5 |
| 20 | Fahrpedal, Spiegelautomatik, beheizbare Rücksitze (Option) | 7,5 |
| 21 | – | |
| 22 | Bremslichter | 5 |
| 23 | Power-Schiebedach (Option) | 20 |
| 24 | Wegfahrsperre | 5 |
Laderaum
Zuordnung der Sicherungen im Laderaum
| № | Funktion | Ampere |
|---|---|---|
| 1 | Elektrische Feststellbremse (linke Seite) | 30 |
| 2 | Elektrische Feststellbremse (rechte Seite) | 30 |
| 3 | Heizbare Heckscheibe | 30 |
| 4 | Anhängersteckdose 2 (Option) | fünfzehn |
| 5 | – | |
| 6 | ||
| 7 | 12-Volt-Steckdose hinten | fünfzehn |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Anhängersteckdose 1 (Option) | 40 |
| 12 | – | – |
