In diesem Artikel betrachten wir den Audi A3 / S3 (8V) der dritten Generation vor dem Facelifting, der von 2013 bis 2016 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme von Audi A3 und S3 2013, 2015 und 2016 , Informationen zum Standort von die Sicherungsfelder im Auto und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Audi A3 / S3 2013-2018
Die Sicherung des Zigarettenanzünders / der Steckdose im Audi A3 / S3 ist die Sicherung №F40 in der Instrumententafel.

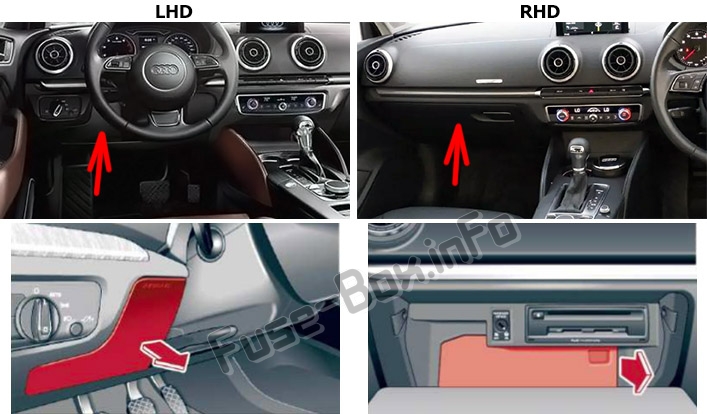

Passagierabteil
Fahrzeuge mit Linkslenkung: Befindet sich hinter einer Abdeckung in der Nähe der Lenksäule.
Fahrzeuge mit Rechtslenkung: Befindet sich hinter einer Abdeckung im Handschuhfach.

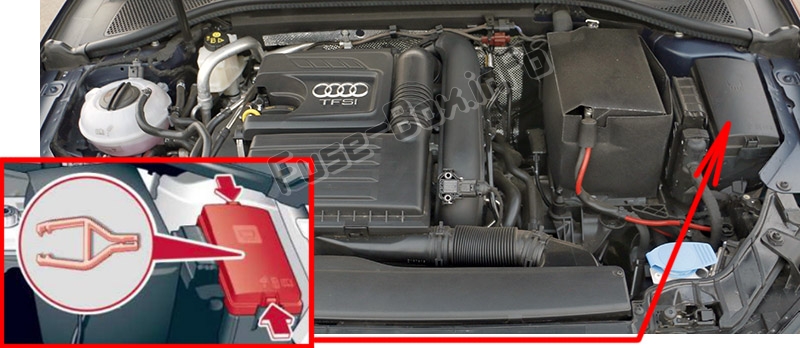

Motorraum
Es befindet sich im Motorraum (links)
Sicherungskastendiagramme
ad vertisements
2013

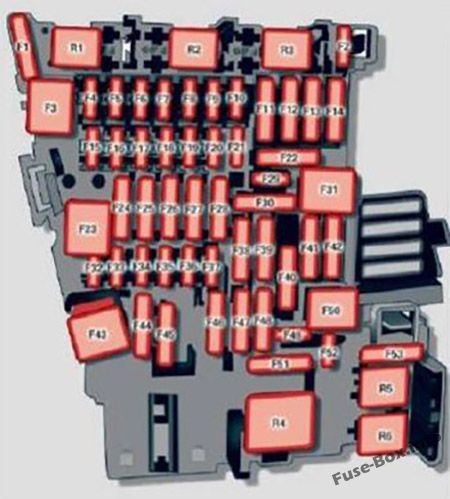

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2013)
| Nein. | Elektrische Ausrüstung | Verstärker |
|---|---|---|
| F2 | Sitzverstellung | 10 |
| F3 | Hydraulikpumpe für Verdeck (Cabriolet) | 40 |
| F4 | MMI-Steuerkonsole, MMI-Komponenten | 7.5 |
| F5 | Tor | 5 |
| F6 | Diebstahlwarnanlage | 5 |
| F7 | Klimaanlage / Heizungskonsole, Wählhebel (Automatikgetriebe), Zusatzheizung, Relaisspule für Heckscheibenheizung | 10 |
| F8 | Diagnose, Schalter für elektronische Feststellbremse, Lichtschalter, Regen- / Lichtsensor, Innenbeleuchtung | 10 |
| F9 | Lenksäulenschaltermodul | 1 |
| F10 | Anzeige | 5 |
| F11 | Wendbare Riemenspanner (Fahrerseite) | 25 |
| F12 | MMI-System | 15/20 |
| F13 | Steuergerät zur Federungssteuerung | 20 |
| F14 | Gebläse der Klimaanlage | 30 |
| F15 | Elektrisches Lenksäulenschloss | 10 |
| F 16 | MMI-System | 7.5 |
| F17 | Kombiinstrument | 5 |
| F18 | Rückfahrkamera | 7.5 |
| F19 | Steuereinheit für Komfortschlüsselsystem | 7.5 |
| F23 | Außenbeleuchtung (rechte Seite) | 40 |
| F24 | Panoramadach / Steuergerät für Verdeck, Verdeckschloss (Cabriolet) | 20/30 |
| F25 | Tür (en), Fahrerseite (z. B. elektrische Fensterheber) | 30 |
| F26 | Sitzheizung | 30 |
| F27 | Tonverstärker | 30 |
| F28 | Steuergerät für Verdeck, Elektronik (Cabriolet) | 5 |
| F29 | Innenbeleuchtung | 7.5 |
| F31 | Außenbeleuchtung (linke Seite) | 40 |
| F32 | Fahrerassistenzsysteme | 7.5 |
| F33 | Airbag | 5 |
| F34 | LEDs für Tasten / Schalter, Spule für Halsheizungsrelais (Cabriolet) und Steckdosenrelais, Innengeräusch, Rückfahrlichtschalter, Temperatursensor, Ölstandsensor | 7.5 |
| F35 | Diagnose, Steuerung der Scheinwerferreichweite, Luftqualitätssensor, automatische Blendschutzspiegel | 10 |
| F36 | Kurvenlicht (rechte Seite) / LED-Scheinwerfer (rechte Seite) | 15 |
| F37 | Kurvenlicht (linke Seite) / LED-Scheinwerfer (linke Seite) | 15 |
| F39 | Tür (en), Beifahrerseite (z. B. elektrische Fensterheber) | 30 |
| F40 | Zigarettenanzünder, Steckdosen | 20 |
| F41 | Wendbare Riemenspanner (Beifahrerseite) | 25 |
| F42 | Zentrales Verriegelungssystem | 40 |
| F43 | Scheibenwaschanlage | 30 |
| F44 | Allradantrieb | 15 |
| F45 | Elektrisch verstellbarer Sitz (Fahrerseite) | 15 |
| F47 | Heckscheibenwischer | 15 |
| F49 | Anlasser, Kupplungssensor | 5 |
| F53 | Heckscheibenheizung | 30 |
ad vertisements

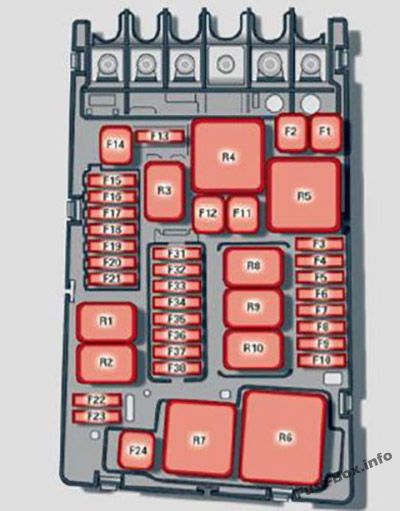

Motorraum
Zuordnung der Sicherungen im Motorraum (2013)
| Nein. | Elektrische Ausrüstung | Verstärker |
|---|---|---|
| F1 | ESC-Steuereinheit | 40 |
| F2 | ESC-Steuereinheit | 40 |
| F3 | Motorsteuergerät (Benzin / Diesel) | 15/30 |
| F4 | Motorkühlung, Motorkomponenten, zusätzliche Heizrelais-Spulen (1 + 2), Sekundärluftpumpenrelais | 5/10 |
| F5 | Motorkomponenten, Tanksystem | 7,5 / 10 |
| F6 | Bremslichtsensor | 5 |
| F7 | Motorkomponenten, Kühlmittelpumpen | 7,5 / 10/15 |
| F8 | Lambdasonde | 10/15 |
| F9 | Motorkomponenten, Abgasklappe, Steuergerät für automatische Glühzeit | 5/10/20 |
| F10 | Einspritzdüsen, Kraftstoffsteuergerät | 15/20 |
| F11 | Zusatzheizung, Heizstab 2 | 40 |
| F12 | Zusatzheizung, Heizstab 3 | 40 |
| F13 | Steuergerät für Automatikgetriebe | 15/30 |
| F15 | Horn | 15 |
| F 16 | Zündspule / CNC-Absperrventil (Erdgasmotor) | 20 / 7.5 |
| F17 | ESC-Steuergerät, Motorsteuergerät | 7.5 |
| F18 | Klemme 30 (Referenzspannung) | 5 |
| F19 | Scheibenwischer | 30 |
| F20 | Horn | 10 |
| F22 | Terminal 50, Diagnose | 5 |
| F23 | Anlasser | 30 |
| F24 | Zusatzheizung, Heizstab 1 | 40 |
| F31 | Vakuumpumpe | 15 |
| F32 | LED-Scheinwerfer | 5 |
| F37 | Behelfsheizung | 20 |
2015
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2015)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Motorkomponenten | 30 |
| F2 | Sitzverstellung | 10 |
| F3 | Hydraulikpumpendeckel (Cabriolet) | 40 |
| F4 | MM-Steuerungen, MMI-Komponenten | 7,5 |
| F5 | Tor | 5 |
| F6 | Diebstahlwarnanlage | 5 |
| F7 | Klima- / Heizungsregelung, Wählhebel (Automatikgetriebe), Standheizung, Relaisspule der Heckscheibenheizung | 10 |
| F8 | Diagnose, elektrischer Feststellbremsschalter, Lichtschalter, Regen- / Lichtsensor, Innenbeleuchtung | 10 |
| F9 | Lenksäulenschaltermodul | 1 |
| F10 | Anzeige | 5 |
| F11 | Reversible Sicherheitsgurtspanner auf der Fahrerseite | 25 |
| F12 | MMI-Bereich | 15/20 |
| F13 | Steuermodul für adaptive Dämpfer | 20 |
| F14 | Gebläse für Klimatisierungssystem | 30 |
| F15 | Elektronisches Lenksäulenschloss | 10 |
| F 16 | MMI-Bereich | 7,5 |
| F17 | Kombiinstrument | 5 |
| F18 | Rückfahrkamera | 7,5 |
| F19 | Überzeugen Sie das Steuersystem des Schlüsselsystems, das Tanksystem | 7,5 |
| F20 | Tanksystem | 7,5 |
| F21 | – – | – – |
| F22 | – – | – – |
| F23 | Außenbeleuchtung, beheizte Waschflüssigkeitsdüsen | 40 |
| F24 | Panorama-Schiebedach / Power-Top-Steuermodul, Power-Top-Verriegelung (Cabriolet) | 20/30 |
| F25 | Tür- / Fahrerseitentüren (z. B. elektrische Fensterheber) | 30 |
| F26 | Sitzheizung | 30 |
| F27 | Tonverstärker | 30 |
| F28 | Power Top Steuermodul, Elektronik (Cabriolet) | 5 |
| F29 | Innenbeleuchtung | 7,5 |
| F30 | – – | – – |
| F31 | Außenbeleuchtung | 40 |
| F32 | Fahrerassistenzsysteme | 7,5 |
| F33 | Airbag | 5 |
| F34 | Tastenbeleuchtung, Spulen für die obere Kabine im Heizungsrelais (Cabriolet) und im Steckdosenrelais, Innengeräusch, Rückfahrlichtschalter, Temperatursensor, Ölstandsensor | 7,5 |
| F35 | Diagnose, Scheinwerferbereichsregelung, Luftqualitätssensor, automatisch abblendender Rückspiegel | 10 |
| F36 | Rechtskurvenlicht / rechter LED-Scheinwerfer | 15 |
| F37 | Linkes Kurvenlicht / linkes LED-Scheinwerferlicht | 15 |
| F38 | – – | – – |
| F39 | Tür- / Beifahrerseitentüren (z. B. elektrische Fensterheber) | 30 |
| F40 | Steckdosen | 20 |
| F41 | Reversible Sicherheitsgurtstraffer auf der Beifahrerseite | 25 |
| F42 | Zentralverriegelungskomponenten, Scheibenwaschanlage | 40 |
| F43 | Scheinwerfer, Beleuchtung | 30 |
| F44 | Allradantrieb | 15 |
| F45 | – – | – – |
| F46 | – – | – – |
| F47 | – – | – – |
| F48 | – – | – – |
| F49 | Anlasser, Kupplungssensor, Scheinwerfer-Relaisspule | 5 |
| F50 | – – | – – |
| F51 | – – | – – |
| F52 | – – | – – |
| F53 | Heckscheiben-Defogger | 30 |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2015)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | ESC-Steuermodul | 40 |
| F2 | ESC-Steuermodul | 40 |
| F3 | Motorsteuergerät (Benzin / Diesel) | 15/30 |
| F4 | Motorkühlung, Motorkomponenten, Spulenrelais der Zusatzheizung (1 + 2), Relais der Sekundärluft-Einspritzpumpe | 5/10 |
| F5 | Motorkomponenten, Tanksystem | 7,5 / 10/15 |
| F6 | Bremslichtsensor | 5 |
| F7 | Motorkomponenten, Wasserpumpen | 7,5 / 10/15 |
| F8 | Sauerstoffsensor | 10/15 |
| F9 | Motorkomponenten, Abgastür, Glühzeit-Steuermodul, SULEV-Ventil | 5/10/20 |
| F10 | Einspritzdüsen, Kraftstoffsteuermodul | 15/20 |
| F11 | Heizelement Zusatzheizung2 | 40 |
| F12 | Heizelement Zusatzheizung3 | 40 |
| F13 | Steuergerät für Automatikgetriebe | 15/30 |
| F14 | – – | – – |
| F15 | Horn | 15 |
| F 16 | Zündspule | 5/20 |
| F17 | ESC-Gegenmodul, Motorsteuergerät | 7,5 |
| F18 | Klemme 30 (Referenzspannung) | 5 |
| F19 | Scheibenwischer | 30 |
| F20 | Horn | 10 |
| F21 | – – | – – |
| F22 | Terminal SO Diagnose | 5 |
| F23 | Anlasser | 30 |
| F24 | Heizelement für Zusatzheizung 1 | 40 |
| F25 | – – | – – |
| F26 | – – | – – |
| F27 | – – | – – |
| F28 | – – | – – |
| F29 | – – | – – |
| F30 | – – | – – |
| F31 | Vakuumpumpe | 15 |
| F32 | LED-Scheinwerfer | 5 |
2016
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2016)
| Nummer | Ausrüstung |
|---|---|
| F1 | Motorkomponenten |
| F2 | Sitzverstellung |
| F3 | Hydraulikpumpendeckel (Cabriolet) |
| F4 | MM-Steuerungen, MMI-Komponenten |
| F5 | Tor |
| F6 | Wählhebel (Automatikgetriebe) |
| F7 | Klima- / Schlagregelung, Wählhebel (Automatikgetriebe), Standheizung, Relaisspule der Heckscheibenheizung |
| F8 | Diagnose, elektromechanischer Feststellbremsschalter, Lichtschalter, Regen- und Lichtsensor, Diebstahlwarnanlage für Innenbeleuchtung (Plug-in-Hybridantrieb) |
| F9 | Lenksäulenschaltermodul |
| F10 | Anzeige |
| F11 | Reversible Sicherheitsgurtspanner auf der Fahrerseite |
| F12 | MMI-Bereich |
| F13 | Steuermodul / Servicestecker für adaptive Dämpfer (Plug-in-Hybridantrieb ”) |
| F14 | Gebläse für Klimatisierungssystem |
| F15 | Elektronisches Lenksäulenschloss |
| F 16 | MMI-Bereich |
| F17 | Kombiinstrument |
| F18 | Rückfahrkamera |
| F19 | Überzeugen Sie das Steuersystem des Schlüsselsystems, das Tanksystem |
| F20 | Tanksystem |
| F21 | – – |
| F22 | – – |
| F23 | Außenbeleuchtung, beheizte Waschflüssigkeitsdüsen |
| F24 | Panorama-Schiebedach / Power-Top-Steuermodul, Power-Top-Verriegelung (Cabriolet) |
| F25 | Seitentüren von Tür / Antrieb (z. B. elektrische Fensterheber) |
| F26 | Sitzheizung |
| F27 | Tonverstärker |
| F28 | Power Top Steuermodul, Elektronik (Cabriolet) |
| F29 | Innenbeleuchtung |
| F30 | – – |
| F31 | Außenbeleuchtung |
| F32 | Fahrerassistenzsysteme |
| F33 | Airbag |
| F34 | Tastenbeleuchtung, Spulen für Oberkabinenheizungsrelais (Cabriolet) und Steckdosenrelais, Innengeräusch, Rückfahrlichtschalter, Temperatursensor |
| F35 | Funktionsbeleuchtung, Diagnose, Scheinwerferbereichsregelung, Luftqualitätssensor, automatisch abblendender Rückspiegel |
| F36 | Rechtskurvenlicht / rechter LED-Scheinwerfer |
| F37 | Linkes Kurvenlicht / linkes LED-Scheinwerferlicht |
| F38 | Hochvoltbatterie (Plug-in-Hybridantrieb) |
| F39 | Tür- / Beifahrerseitentüren (z. B. elektrische Fensterheber) |
| F40 | Steckdosen |
| F41 | Reversible Sicherheitsgurtstraffer auf der Beifahrerseite |
| F42 | Zentralverriegelungskomponenten, Scheibenwaschanlage |
| F43 | Scheinwerfer, Beleuchtung |
| F44 | Allradantrieb |
| F45 | – – |
| F46 | – – |
| F47 | Heckscheibenwischer |
| F48 | Äußerer Rauschverstärker (Plug-in-Hybridantrieb) |
| F49 | Anlasser, Kupplungssensor, Scheinwerferrelais-Spule, Hochspannungsbatterie (Plug-in-Hybridantrieb) |
| F50 | – – |
| F51 | – – |
| F52 | – – |
| F53 | Heckscheiben-Defogger |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016)
| Nummer | Ausrüstung |
|---|---|
| F1 | ESC-Steuermodul |
| F2 | ESC-Steuermodul |
| F3 | Motorsteuergerät (Benzin / Diesel) |
| F4 | Motorkühlung, Motorkomponenten, Spulenrelais der Zusatzheizung (1 + 2), Relais der Sekundärluft-Einspritzpumpe |
| F5 | Motorkomponenten, Tanksystem |
| F6 | Bremslichtsensor |
| F7 | Motorkomponenten, Wasserpumpen |
| F8 | Sauerstoffsensor |
| F9 | Motorkomponenten, Abgastür, Glühzeit-Steuermodul, SULEV-Ventil |
| F10 | Einspritzdüsen, Kraftstoffsteuermodul |
| F11 | Heizelement Zusatzheizung2 |
| F12 | Heizelement Zusatzheizung3 |
| F13 | Steuergerät für Automatikgetriebe |
| F14 | – – |
| F15 | Horn |
| F 16 | Zündspule / Leistungselektronik (Plug-in-Hybridantrieb) |
| F17 | ESC-Gegenmodul, Motorsteuergerät |
| F18 | Klemme 30 (Referenzspannung) |
| F19 | Scheibenwischer |
| F20 | Horn |
| F21 | – – |
| F22 | Terminal SO Diagnose |
| F23 | Anlasser |
| F24 | Heizelement Zusatzheizung 1, Bremskraftverstärker (Plug-in Hybridantrieb) |
| F25 | – – |
| F26 | – – |
| F27 | – – |
| F28 | – – |
| F29 | – – |
| F30 | – – |
| F31 | Vakuumpumpe / Wasserpumpe (Plug-in Hybridantrieb) |
| F32 | LED-Scheinwerfer |
| F33 | Bremskraftverstärkerspeicher (Plug-in-Hybridantrieb) |
| F34 | Bremskraftverstärkerspeicher (Plug-in-Hybridantrieb) |
| F34 | Relais (Plug-in-Hybridantrieb) |
