Hier finden Sie die Sicherungskasten-Belegung für den Audi A3/S3 8P der Baujahre 2008 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Audi A3/S3 8P Sicherungsdiagramm und Belegung
Sicherungen für Zigarettenanzünder / Steckdose im Audi A3 / S3 sind die Sicherung №24 (Zigarettenanzünder) und die Sicherung №26 (Steckdose im Gepäckraum) in der Instrumententafel.
Instrumententafel

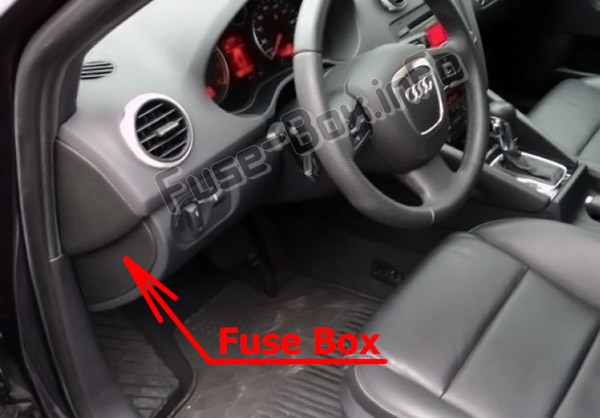

Der Sicherungskasten befindet sich am linken Seitenrand der Instrumententafel hinter der Abdeckung.

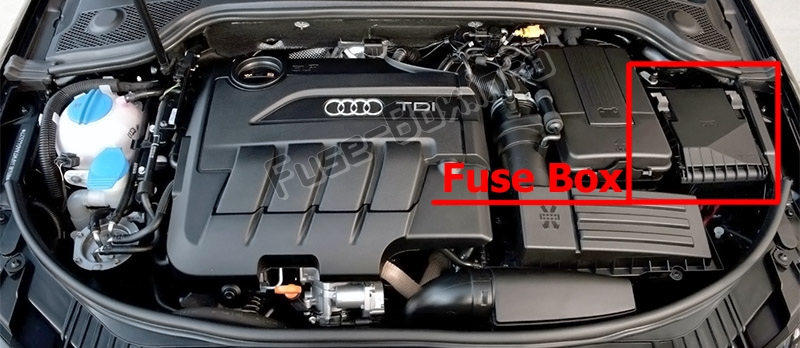

Motorraum
Sicherungskastendiagramme
ad vertisements
2008

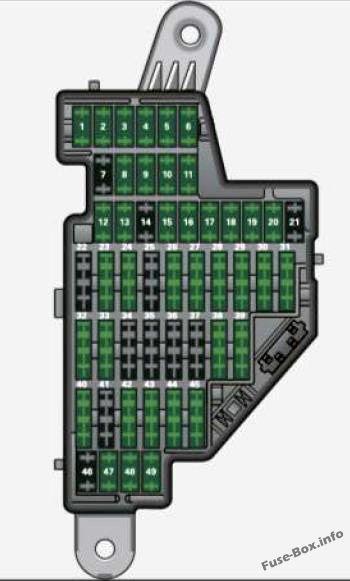

Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2008)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| 1 | Motorkomponenten (I), manuelle Einstellung des Scheinwerferlichts, automatische AFS-Steuerung des Scheinwerferlichts, Motorkomponenten (II), Lichtschalter (Schalterbeleuchtung / -beleuchtung), Diagnosebuchse | 10 |
| 2 | Allradantrieb, Automatikgetriebe, Steuermodul für CAN-Datenübertragung (Gateway), elektromechanische Lenkung, Schalttor-Automatikgetriebe, Motorrelais, Kraftstofftanksteuergerät, Motorsteuergerät, Bremssteuerung (ABS), elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASRI, Bremslichtschalter | 10 |
| 3 | Airbag | 5 |
| 4 | Klimaanlage (Drucksensor, Luftqualitätssensor), Taste für elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASRI, Ölstandsensor (WIVI, Rückfahrlichtschalter, Vordersitzheizung, Sitzbelegungserkennung (ein) USA Fahrzeuge), Navigation, Garagentoröffner, automatische Spiegelabblendung, beheizte Scheibenwaschdüsen, Klimaanlage (Steuermodul | 5 |
| 5 | AFS-Scheinwerfer (linke Seite) | 5 |
| 6 | AFS-Scheinwerfer (rechte Seite) | 5 |
| 7 | – – | – – |
| 8 | – – | – – |
| 9 | – – | – – |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | Zentralverriegelung (Vordertüren) | 10 |
| 13 | Zentralverriegelung (hintere Türen), Komfortelektronik (Steuermodul) | 10 |
| 14 | Elektronisches Stabilisierungsprogramm (ESP) (Steuermodul), Automatikgetriebe (Steuermodul, Schalttor-Automatikgetriebe | 10 |
| 15 | Innenbeleuchtung, Leselampe | 10 |
| 16 | Diagnosestecker, Regensensor, Klimaanlage (Steuermodul) | 10 |
| 17 | Diebstahlwarnsystem | 5 |
| 18 | Diag Starter | 5 |
| 19 | – – | – – |
| 20 | – – | – – |
| 21 | – – | – – |
| 22 | Klimaanlage (Gebläse) | 40 |
| 23 | Fensterheber auf der Fahrerseite, vorne | 30 |
| 24 | Zigarettenanzünder | 20 |
| 25 | Heckscheiben-Defogger | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Kraftstofftank-Steuermodul, Kraftstoffpumpe | 15 |
| 28 | Fensterheber hinten | 30 |
| 29 | – – | – – |
| 30 | Automatische Übertragung | 20 |
| 31 | Automatikgetriebe (Vakuumpumpe) | 20 |
| 32 | – – | – – |
| 33 | Schiebe- / Aufstelldach | 20 |
| 34 | – – | – – |
| 35 | – – | – – |
| 36 | Lordosenstütze | 10 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Beifahrerseitiges Fensterheber vorne | 30 |
| 39 | – – | – – |
| 40 | Heizung (Gebläse) | 40 |
| 41 | Heckscheibenwischer | 15 |
| 42 | Scheibenwischer (Waschpumpe) | 15 |
| 43 | Komfortelektronik (Steuermodul) | 20 |
| 44 | Anhängersteuergerät | 20 |
| 45 | Anhängersteuergerät | 15 |
| 46 | – – | – – |
| 47 | Handy-Paket (VDA-Schnittstelle) | 5 |
| 48 | – – | – – |
| 49 | – – | – – |
ad vertisements

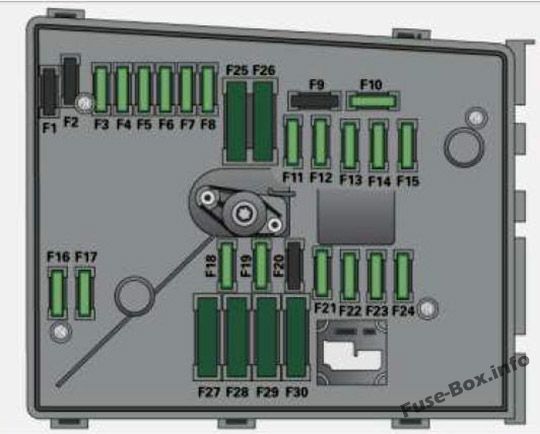

Motorraum, Version mit 30 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 30 Stecksicherungen (2008)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | – – | – – |
| F2 | Lenkradelektronik | 5 |
| F3 | Batteriespannung | 5 |
| F4 | Ventile des Antiblockiersystems (ABS) | 30 |
| F5 | Getriebesteuergerät | 15 |
| F6 | Kombiinstrument | 5 |
| F7 | Getriebesteuergerät | 30 |
| F8 | Navigationssystem, Funksystem | 15/25 |
| F9 | Navigationssystem, Digitalradio, Handy, TV-Ausrüstung | 5 |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | – – | – – |
| F12 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F13 | Motorsteuerungsmodul | 15/25 |
| F14 | Zündspulen | 20 |
| F15 | Tankdiagnose, Sauerstoffsensor | 10/15 |
| F 16 | ABS-Pumpe (Antiblockiersystem) | 30 |
| F17 | Horn | 15 |
| F18 | Audio-Verstärker | 30 |
| F19 | Scheibenwischersystem vorne | 30 |
| F20 | Volumenregelventil | 20 |
| F21 | Sauerstoffsensor | 10 |
| F22 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F23 | Motorrelais, Motorkomponenten | 5/10/15 |
| F24 | Motorkomponenten | 10 |
| F25 | Rechte Beleuchtung (Steuergerät für elektrische Anlage) | 30 |
| F26 | Linke Beleuchtung (Steuergerät für elektrische Anlage) | 30 |
| F27 | Sekundärluftpumpe | 40 |
| F28 | Laufzeit des Stromversorgungsrelais 15 | 40 |
| F29 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F30 | Klemme 75 des Stromversorgungsrelais | 50 |
ad vertisements
Motorraum, Version mit 54 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 54 Stecksicherungen (2008)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | ABS-Pumpe (Antiblockiersystem) | 30 |
| F2 | ABS-Pumpe (Antiblockiersystem) | 30 |
| F3 | – – | – – |
| F4 | Batteriespannung | 5 |
| F5 | Horn | 15 |
| F6 | Volumenregelventil / Kraftstoffpumpe | 15 |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | Motorkomponenten | 10 |
| F10 | Kraftstofftanksteuerung, Luftmassenmesser | 10 |
| F11 | Sauerstoffsensoren vor dem Katalysator | 10 |
| F12 | Sauerstoffsensoren hinter dem Katalysator | 10 |
| F13 | Automatische Übertragung | 15 |
| F14 | – – | – – |
| F15 | Wasserrückflusspumpe | 10 |
| F 16 | Lenkradelektronik | 5 |
| F17 | Kombiinstrument | 5 |
| F18 | Audio-Verstärker | 30 |
| F19 | Navigationssystem, Funksystem | 15/25 |
| F20 | Navigationssystem, Digitalradio, Handy, TV-Ausrüstung | 5 |
| F21 | – – | – – |
| F22 | – – | – – |
| F23 | Motorsteuergerät, Hauptrelais | 10 |
| F24 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F25 | – – | – – |
| F26 | – – | – – |
| F27 | – – | – – |
| F28 | Motorsteuerungsmodul | 15 |
| F29 | Motorrelais, Motorkomponenten | 5 |
| F30 | – – | – – |
| F31 | Scheibenwischersystem vorne | 30 |
| F32 | – – | – – |
| F33 | – – | – – |
| F34 | – – | – – |
| F35 | – – | – – |
| F36 | – – | – – |
| F37 | – – | – – |
| F38 | Motorkomponenten | 10 |
| F39 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F40 | Zündspulen | |
| F41 | – – | – – |
| F42 | Motorrelais der Stromversorgung | 5 |
| F43 | Zündspulen | 30 |
| F44 | – – | – – |
| F45 | – – | – – |
| F46 | – – | – – |
| F47 | Linke Beleuchtung (Steuergerät für elektrische Anlage) | 30 |
| F48 | Rechte Beleuchtung (Steuergerät für elektrische Anlage) | 30 |
| F49 | Netzteilrelaisklemme 115 | 40 |
| F50 | – – | – – |
| F51 | Sekundärluftpumpe | 40 |
| F52 | Klemme 75 des Stromversorgungsrelais | 50 |
| F53 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F54 | – – | – – |
2009
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2009)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| 1 | Manuelle Einstellung des Scheinwerferlichts, automatische Einstellung des Scheinwerferlichts, AFS-Steuermodul, Motorkomponenten, Lichtschalter (Schalterbeleuchtung / -beleuchtung), Diagnosebuchse | 10 |
| 2 | Automatikgetriebe, Steuermodul für CAN-Datenübertragung (Gateway), elektromechanische Lenkung, Motorrelais für Schaltgetriebe, Kraftstofftanksteuergerät, Motorsteuergerät, Bremssteuerung (ABS), elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch Regelung (ASR), Bremslichtschalter | 10 |
| 3 | Airbag | 5 |
| 4 | Klimaanlage (Drucksensor, Luftqualitätssensor), Taste für elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASRI, Ölstandsensor (WIVI, Rückfahrlichtschalter, Vordersitzheizung, Sitzbelegungserkennung (ein) USA Fahrzeuge), Navigation, Garagentoröffner, automatische Spiegelabblendung, beheizte Scheibenwaschdüsen, Klimaanlage (Steuermodul | 5 |
| 5 | AFS-Scheinwerfer (linke Seite) | 5 |
| 6 | AFS-Scheinwerfer (rechte Seite) | 5 |
| 7 | – – | – – |
| 8 | – – | – – |
| 9 | – – | – – |
| 10 | – – | – – |
| 11 | – – | – – |
| 12 | Zentralverriegelung (Vordertüren) | 10 |
| 13 | Zentralverriegelung (hintere Türen) | 10 |
| 14 | Elektronisches Stabilisierungsprogramm (ESP) (Steuermodul), Schalttor-Automatikgetriebe | 10 |
| 15 | Innenbeleuchtung, Leselampe | 10 |
| 16 | Diagnosestecker, Regensensor, Klimaanlage (Steuermodul), Reifendruckkontrollanzeige (Steuermodul) | 10 |
| 17 | Diebstahlwarnsystem | 5 |
| 18 | Terminal 15 | 5 |
| 19 | Allradantrieb | 10 |
| 20 | Magnetische Fahrt | 5 |
| 21 | – – | – – |
| 22 | Gebläse | 40 |
| 23 | Fensterheber auf der Fahrerseite, vorne | 30 |
| 24 | Steckdose vorne | 20 |
| 25 | Heckscheiben-Defogger | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Kraftstofftank-Steuermodul, Kraftstoffpumpe | 15 |
| 28 | Fensterheber hinten | 30 |
| 29 | – – | – – |
| 30 | – – | – – |
| 31 | Automatikgetriebe (Vakuumpumpe) | 20 |
| 32 | Scheinwerferwaschanlage | 30 |
| 33 | Schiebe- / Aufstelldach | 20 |
| 34 | – – | – – |
| 35 | – – | – – |
| 36 | Lordosenstütze | 10 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Beifahrerseitiges Fensterheber vorne | 30 |
| 39 | Spezielle Funktionsschnittstelle | 5 |
| 40 | Anlasser | 40 |
| 41 | Heckscheibenwischer | 15 |
| 42 | Scheibenwischer (Waschpumpe) | 15 |
| 43 | Komfortelektronik (Steuermodul) | 20 |
| 44 | Anhängersteuergerät | 20 |
| 45 | Anhängersteuergerät | 15 |
| 46 | – – | – – |
| 47 | Handy-Paket (VDA-Schnittstelle) | 5 |
| 48 | – – | – – |
| 49 | – – | – – |
ad vertisements
Motorraum, Version mit 30 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 30 Stecksicherungen (2009)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | – – | – – |
| F2 | Lenkradelektronik | 5 |
| F3 | Batteriespannung | 5 |
| F4 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F5 | Getriebesteuergerät | 15 |
| F6 | Lenkradelektronik, Kombiinstrument | 5 |
| F7 | Getriebesteuergerät | 30 |
| F8 | Navigationssystem, Funksystem | 15/25 |
| F9 | Navigationssystem, Digitalradio, Handy, TV-Ausrüstung | 5 |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | – – | – – |
| F12 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F13 | Motorsteuerungsmodul | 15/25 |
| F14 | Zündspulen | 20 |
| F15 | Tankdiagnose, Sauerstoffsensor | 10/15 |
| F 16 | Steuergerät für Fahrzeugelektrik (rechts) | 30 |
| F17 | Horn | 15 |
| F18 | Audio-Verstärker | 30 |
| F19 | Scheibenwischersystem vorne | 30 |
| F20 | Wasserrücklaufpumpe, Volumenregelventil | 10/20 |
| F21 | Sauerstoffsensor, Vakuumpumpe | 15 |
| F22 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F23 | Motorrelais, Motorkomponenten | 5/10/15 |
| F24 | Motorkomponenten, Wasserrückflusspumpe | 10 |
| F25 | Pumpe (ESP / ABS), ABS-Ventil | 30/40 |
| F26 | Steuergerät für Fahrzeugelektrik (links) | 30 |
| F27 | Sekundärluftpumpe | 40 |
| F28 | – – | – – |
| F29 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F30 | Klemme 15 des Stromversorgungsrelais | 50 |
ad vertisements
Motorraum, Version mit 54 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 54 Stecksicherungen (2009)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Steuergerät für Fahrzeugelektrik (rechts) | 30 |
| F2 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F3 | – – | – – |
| F4 | Batteriespannung | 5 |
| F5 | Horn | 15 |
| F6 | Motorkomponenten, Kraftstoffpumpe | 15 |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | Motorkomponenten | 10 |
| F10 | Kraftstofftanksteuerung, Luftmassenmesser | 10 |
| F11 | Sauerstoffsensoren vor dem Katalysator | 10 |
| F12 | Sauerstoffsensoren hinter dem Katalysator | 10 |
| F13 | Automatische Übertragung | 15 |
| F14 | – – | – – |
| F15 | Wasserrückflusspumpe | 10 |
| F 16 | Volumenregelventil | 20 |
| F17 | Lenkradelektronik, Kombiinstrument | 5 |
| F18 | Audio-Verstärker | 30 |
| F19 | Navigationssystem, Funksystem | 15/25 |
| F20 | Navigationssystem, Digitalradio, Handy, TV-Ausrüstung | 5 |
| F21 | – – | – – |
| F22 | – – | – – |
| F23 | Motorsteuergerät, Hauptrelais | 10 |
| F24 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F25 | – – | – – |
| F26 | – – | – – |
| F27 | – – | – – |
| F28 | Motorsteuerungsmodul | 15/25 |
| F29 | Motorrelais, Motorkomponenten | 5 |
| F30 | – – | – – |
| F31 | Scheibenwischersystem vorne | 30 |
| F32 | – – | – – |
| F33 | – – | – – |
| F34 | – – | – – |
| F35 | – – | – – |
| F36 | – – | – – |
| F37 | – – | – – |
| F38 | Motorkomponenten | 10 |
| F39 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F40 | Zündspulen | 20 |
| F41 | – – | – – |
| F42 | – – | – – |
| F43 | Zündspulen | 30 |
| F44 | – – | – – |
| F45 | – – | – – |
| F46 | – – | – – |
| F47 | Linke Beleuchtung (Steuergerät für elektrische Anlage) | 30 |
| F48 | Pumpe (ESP / ABS), ABS-Ventil, Ventile des Antiblockiersystems (ABS) | 30/40 |
| F49 | – – | – – |
| F50 | – – | – – |
| F51 | Sekundärluftpumpe | 40 |
| F52 | Klemme 15 des Stromversorgungsrelais | 50 |
| F53 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F54 | – – | – – |
2010
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2010)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| 1 | Manuelle Einstellung des Scheinwerferlichts, automatische Einstellung des Scheinwerferlichts, AFS-Steuermodul, Motorkomponenten, Lichtschalter (Schalterbeleuchtung / -beleuchtung), Diagnosebuchse | 10 |
| 2 | Automatikgetriebe, Steuermodul für CAN-Datenübertragung (Gateway), elektromechanische Lenkung, Motorrelais für Schaltgetriebe, Kraftstofftanksteuergerät, Motorsteuergerät, Bremssteuerung (ABS), elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch Verordnung (ASR) | 10 |
| 3 | Airbag | 5 |
| 4 | Klimaanlage (Drucksensor, Luftqualitätssensor), Taste für elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASR), Reifendruckkontrollanzeige, Ölstandssensor, Rückfahrschalter, Sitzheizung vorne, Einparkhilfe , Sitzbelegungserkennung (bei Fahrzeugen in den USA), Garagentoröffner, automatische Spiegelabblendung, Scheinwerferassistent, beheizte Scheibenwaschdüsen, Klimaanlage (Steuermodul) | 5 |
| 5 | AFS-Scheinwerfer (linke Seite) | 5 |
| 6 | AFS-Scheinwerfer (rechte Seite) | 5 |
| 7 | – – | – – |
| 8 | – – | – – |
| 9 | Navigationssystem, Funksystem | 15 |
| 10 | Digitales Radio, Handy, TV-Geräte | 7,5 |
| 11 | Automatisches Dimmen des Spiegels, Scheinwerferassistent | 10 |
| 12 | Zentralverriegelung (Vordertüren) | 10 |
| 13 | Zentralverriegelung (hintere Türen) | 10 |
| 14 | Elektronisches Stabilisierungsprogramm (ESP) (Steuermodul), Schalttor-Automatikgetriebe | 10 |
| 15 | Innenbeleuchtung, Leselampe | 10 |
| 16 | Diagnosestecker, Regensensor, Klimaanlage (Steuermodul), Reifendruckkontrollanzeige (Steuermodul) | 10 |
| 17 | Diebstahlwarnsystem | 5 |
| 18 | Starter diagnostizieren | 5 |
| 19 | Allradantrieb | 10 |
| 20 | – – | – – |
| 21 | – – | – – |
| 22 | Gebläse | 40 |
| 23 | Fensterheber auf der Fahrerseite, vorne | 30 |
| 24 | Steckdose vorne | 20 |
| 25 | Heckscheiben-Defogger | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Kraftstofftank-Steuermodul, Kraftstoffpumpe | 15 |
| 28 | Fensterheber hinten | 30 |
| 29 | – – | – – |
| 30 | – – | – – |
| 31 | – – | – – |
| 32 | – – | – – |
| 33 | Schiebe- / Aufstelldach | 20 |
| 34 | – – | – – |
| 35 | – – | – – |
| 36 | Lordosenstütze | 10 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Beifahrerseitiges Fensterheber vorne | 30 |
| 39 | Spezielle Funktionsschnittstelle | 5 |
| 40 | Anlasser | 40 |
| 41 | Heckscheibenwischer | 15 |
| 42 | – – | – – |
| 43 | Körperkontrollmodul | 20 |
| 44 | – – | – – |
| 45 | – – | – – |
| 46 | – – | – – |
| 47 | Handy-Paket (VDA-Interlace) | 5 |
| 48 | – – | – – |
| 49 | – – | – – |
ad vertisements
Motorraum, Version mit 30 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 30 Stecksicherungen (2010)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Terminal 30 | 40 |
| F2 | Motorkomponenten | 20 |
| F3 | Batteriespannung | 5 |
| F4 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F5 | Getriebesteuergerät | 15 |
| F6 | Lenkradelektronik | 5 |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | – – | – – |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | – – | – – |
| F12 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F13 | Motorsteuerungsmodul | 15/25/30 |
| F14 | Zündspulen, Motorkomponenten (Dieselmotor) | 20 |
| F15 | Steuermodul / Motorkomponente vorheizen, Tankdiagnose, Sauerstoffsensor | 10/15 |
| F 16 | Körpersteuerungsmodul (rechts) | 30 |
| F17 | Horn | 15 |
| F18 | Audio-Verstärker | 30 |
| F19 | Scheibenwischersystem vorne | 30 |
| F20 | Wasserrücklaufpumpe: Volumenregelventil | 10/20 |
| F21 | Sauerstoffsensor, Vakuumpumpe | 15 |
| F22 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F23 | Motorkomponenten, Wasserpumpe | 5/10/15 |
| F24 | Motorkomponenten, Wasserpumpe | 10 |
| F25 | Pumpe (ESP / ABS), ABS-Ventil | 40 |
| F26 | Körpersteuerungsmodul (links) | 30 |
| F27 | Sekundärluftpumpe, Vorheizsteuermodul | 40 |
| F28 | – – | – – |
| F29 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F30 | Klemme 15 des Stromversorgungsrelais | 50 |
ad vertisements
Motorraum, Version mit 54 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 54 Stecksicherungen (2010)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Körpersteuerungsmodul (rechts) | 30 |
| F2 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F3 | Terminal 30 | 40 |
| F4 | Batteriespannung | 5 |
| F5 | Horn | 15 |
| F6 | – – | – – |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | Motorkomponenten | 10 |
| F10 | Kraftstofftanksteuerung, Luftmassenmesser | 10 |
| F11 | Sauerstoffsensoren vor dem Katalysator | 10 |
| F12 | Sauerstoffsensoren hinter dem Katalysator | 10 |
| F13 | Automatische Übertragung | 15 |
| F14 | – – | – – |
| F15 | Wasserpumpe | 10 |
| F 16 | Volumenregelventil | 20 |
| F17 | Lenkradelektronik | 5 |
| F18 | Audio-Verstärker | 30 |
| F19 | – – | – – |
| F20 | – – | – – |
| F21 | – – | – – |
| F22 | – – | – – |
| F23 | Motorsteuergerät, Hauptrelais | 10 |
| F24 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F25 | – – | – – |
| F26 | – – | – – |
| F27 | – – | – – |
| F28 | Motorsteuerungsmodul | 15/25 |
| F29 | Motorkomponenten | 5 |
| F30 | – – | – – |
| F31 | Scheibenwischersystem vorne | 30 |
| F32 | – – | – – |
| F33 | – – | – – |
| F34 | – – | – – |
| F35 | – – | – – |
| F36 | – – | – – |
| F37 | – – | – – |
| F38 | Motorkomponenten, Tankdiagnose | 10 |
| F39 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F40 | Zündspulen | 20 |
| F41 | – – | – – |
| F42 | – – | – – |
| F43 | – – | – – |
| F44 | – – | – – |
| F45 | – – | – – |
| F46 | – – | – – |
| F47 | Karosseriesteuergerät Ueftl | 30 |
| F48 | Pumpe (ESP / ABS), ABS-Ventil | 40 |
| F49 | – – | – – |
| F50 | – – | – – |
| F51 | – – | – – |
| F52 | Klemme 15 des Stromversorgungsrelais | 50 |
| F53 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F54 | – – | – – |
2011
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2011)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| 1 | Manuelle Einstellung des Scheinwerferlichts, automatische Einstellung des Scheinwerferlichts, AFS-Steuermodul, Motorkomponenten, Lichtschalter (Schalterbeleuchtung / -beleuchtung), Diagnosebuchse | 10 |
| 2 | Automatikgetriebe, Steuermodul für CAN-Datenübertragung (Gateway), elektromechanische Lenkung, Motorrelais für Schaltgetriebe, Kraftstofftanksteuergerät, Motorsteuergerät, Bremssteuerung (ABS), elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch Verordnung (ASR) | 10 |
| 3 | Airbag | 5 |
| 4 | Klimaanlage (Drucksensor, Luftqualitätssensor), Taste für elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASR), Reifendruckkontrollanzeige, Ölstandssensor, Rückfahrschalter, Sitzheizung vorne, Einparkhilfe , Sitzbelegungserkennung (bei Fahrzeugen in den USA), Garagentoröffner, automatische Spiegelabblendung, Scheinwerferassistent, beheizte Scheibenwaschdüsen, Klimaanlage (Steuermodul) | 5 |
| 5 | AFS-Scheinwerfer (linke Seite) | 5 |
| 6 | AFS-Scheinwerfer (rechte Seite) | 5 |
| 7 | – – | – – |
| 8 | – – | – – |
| 9 | Navigationssystem, Funksystem | 15 |
| 10 | Digitales Radio, Handy, TV-Geräte | 7,5 |
| 11 | Automatisches Dimmen des Spiegels, Scheinwerferassistent | 10 |
| 12 | Zentralverriegelung (Vordertüren) | 10 |
| 13 | Zentralverriegelung (hintere Türen) | 10 |
| 14 | Elektronisches Stabilisierungsprogramm (ESP) (Steuermodul), Schalttor-Automatikgetriebe | 10 |
| 15 | Innenbeleuchtung, Leselampe | 10 |
| 16 | Diagnosestecker, Regensensor, Klimaanlage (Steuermodul), Reifendruckkontrollanzeige (Steuermodul) | 10 |
| 17 | Diebstahlwarnsystem | 5 |
| 18 | Starter diagnostizieren | 5 |
| 19 | Allradantrieb | 10 |
| 20 | – – | – – |
| 21 | – – | – – |
| 22 | Gebläse | 40 |
| 23 | Fensterheber auf der Fahrerseite, vorne | 30 |
| 24 | Steckdose vorne | 20 |
| 25 | Heckscheiben-Defogger | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Kraftstofftank-Steuermodul, Kraftstoffpumpe | 15 |
| 28 | Fensterheber hinten | 30 |
| 29 | – – | – – |
| 30 | – – | – – |
| 31 | – – | – – |
| 32 | – – | – – |
| 33 | Schiebe- / Aufstelldach | 20 |
| 34 | – – | – – |
| 35 | – – | – – |
| 36 | Lordosenstütze | 10 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Beifahrerseitiges Fensterheber vorne | 30 |
| 39 | Spezielle Funktionsschnittstelle | 5 |
| 40 | Anlasser | 40 |
| 41 | Heckscheibenwischer | 15 |
| 42 | – – | – – |
| 43 | Körperkontrollmodul | 20 |
| 44 | – – | – – |
| 45 | – – | – – |
| 46 | – – | – – |
| 47 | Handy-Paket (VDA-Interlace) | 5 |
| 48 | – – | – – |
| 49 | – – | – – |
ad vertisements
Motorraum, Version mit 30 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 30 Stecksicherungen (2011)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Terminal 30 | 40 |
| F2 | Motorkomponenten | 20 |
| F3 | Batteriespannung | 5 |
| F4 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F5 | Getriebesteuergerät | 15 |
| F6 | Lenkradelektronik | 5 |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | – – | – – |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | – – | – – |
| F12 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F13 | Motorsteuerungsmodul | 15/25/30 |
| F14 | Zündspulen, Motorkomponenten (Dieselmotor) | 20 |
| F15 | Steuermodul / Motorkomponente vorheizen, Tankdiagnose, Sauerstoffsensor | 10/15 |
| F 16 | Körpersteuerungsmodul (rechts) | 30 |
| F17 | Horn | 15 |
| F18 | Audio-Verstärker | 30 |
| F19 | Scheibenwischersystem vorne | 30 |
| F20 | Wasserrücklaufpumpe, Volumenregelventil | 10/20 |
| F21 | Sauerstoffsensor, Vakuumpumpe | 15 |
| F22 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F23 | Motorkomponenten, Wasserpumpe | 5/10/15 |
| F24 | Motorkomponenten, Wasserpumpe | 10 |
| F25 | Pumpe (ESP / ABS), ABS-Ventil | 40 |
| F26 | Körpersteuerungsmodul (links) | 30 |
| F27 | Sekundärluftpumpe, Vorheizsteuermodul | 40 |
| F28 | – – | – – |
| F29 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F30 | Klemme 15 des Stromversorgungsrelais | 50 |
ad vertisements
Motorraum, Version mit 54 Steckersicherungen
Zuordnung der Sicherungen im Motorraum, Variante mit 54 Stecksicherungen (2011)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | Körpersteuerungsmodul (rechts) | 30 |
| F2 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F3 | Terminal 30 | 40 |
| F4 | Batteriespannung | 5 |
| F5 | Horn | 15 |
| F6 | – – | – – |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | Motorkomponenten | 10 |
| F10 | Kraftstofftanksteuerung, Luftmassenmesser | 10 |
| F11 | Sauerstoffsensoren vor dem Katalysator | 10 |
| F12 | Sauerstoffsensoren hinter dem Katalysator | 10 |
| F13 | Automatische Übertragung | 15 |
| F14 | – – | – – |
| F15 | Wasserpumpe | 10 |
| F 16 | Volumenregelventil | 20 |
| F17 | Lenkradelektronik | 5 |
| F18 | Audio-Verstärker | 30 |
| F19 | – – | – – |
| F20 | – – | – – |
| F21 | – – | – – |
| F22 | – – | – – |
| F23 | Motorsteuergerät, Hauptrelais | 10 |
| F24 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F25 | – – | – – |
| F26 | – – | – – |
| F27 | – – | – – |
| F28 | Motorsteuerungsmodul | 15/25 |
| F29 | Motorkomponenten | 5 |
| F30 | – – | – – |
| F31 | Scheibenwischersystem vorne | 30 |
| F32 | – – | – – |
| F33 | – – | – – |
| F34 | – – | – – |
| F35 | – – | – – |
| F36 | – – | – – |
| F37 | – – | – – |
| F38 | Motorkomponenten, Tankdiagnose | 10 |
| F39 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F40 | Zündspulen | 20 |
| F41 | – – | – – |
| F42 | – – | – – |
| F43 | – – | – – |
| F44 | – – | – – |
| F45 | – – | – – |
| F46 | – – | – – |
| F47 | Karosseriesteuergerät Ueftl | 30 |
| F48 | Pumpe (ESP / ABS), ABS-Ventil | 40 |
| F49 | – – | – – |
| F50 | – – | – – |
| F51 | – – | – – |
| F52 | Klemme 15 des Stromversorgungsrelais | 50 |
| F53 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F54 | – – | – – |
2012
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2012)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| 1 | ManuaI Scheinwerfereinstellung, automatische Scheinwerfereinstellung, AFS 1-Steuermodul, Motorkomponenten, Lichtschalter (Schalterbeleuchtung / Beleuchtung), Diagnosebuchse | 10 |
| 2 | Automatikgetriebe, Steuermodul für CAN-Datenübertragung (Gateway), elektromechanische Lenkung, Schalttor-Automatikgetriebe, Kraftstofftanksteuergerät, Motorsteuergerät, Bremssteuerung (ABS), elektronisches Stabilisierungsprogramm (ESP), Rutschhemmung (ASR) ) | 10 |
| 3 | Airbag | 5 |
| 4 | Klimaanlage (Drucksensor, Luftqualitätssensor), Taste für elektronisches Stabilisierungsprogramm (ESP), Anti-Rutsch-Regelung (ASR), Reifendruckkontrollanzeige, Ölstandssensor, Rückfahrscheinwerferschalter, Frontschalter an der Heizung, Parken Ausweis, Sitzbelegungserkennung (bei Fahrzeugen in den USA), Garagentoröffner, automatische Spiegelabblendung, Scheinwerferassistent, beheizte Scheibenwaschdüsen, Klimaanlage (Steuermodul) | 5 |
| 5 | AFS-Scheinwerfer (linke Seite) | 5 |
| 6 | AFS-Scheinwerfer (rechte Seite) | 5 |
| 7 | – – | – – |
| 8 | Kombiinstrument | 5 |
| 9 | Navigationssystem, Funksystem | 15 |
| 10 | Digitales Radio, Handy, TV-Geräte | 7,5 |
| 11 | Automatisches Dimmen des Spiegels, Scheinwerferassistent | 10 |
| 12 | Zentralverriegelung (Vordertüren) | 10 |
| 13 | Zentralverriegelung (hintere Türen) | 10 |
| 14 | Elektronisches Stabilisierungsprogramm (ESP) (Steuermodul), Schalttor-Automatikgetriebe | 10 |
| 15 | Innenbeleuchtung, Leselampe | 10 |
| 16 | Diagnosestecker, Regensensor, Klimaanlage (Steuermodul), Reifendruckkontrollanzeige (Steuermodul) | 10 |
| 17 | Diebstahlwarnsystem | 5 |
| 18 | Starter diagnostizieren | 5 |
| 19 | Allradantrieb | 10 |
| 20 | Audi Magnetfahrt | 10 |
| 21 | – – | – – |
| 22 | Gebläse | 40 |
| 23 | Fensterheber auf der Fahrerseite, vorne | 30 |
| 24 | Steckdose vorne | 20 |
| 25 | Heckscheiben-Defogger | 30 |
| 26 | Steckdose im Gepäckraum | 20 |
| 27 | Kraftstofftank-Steuermodul, Kraftstoffpumpe | 15 |
| 28 | Fensterheber hinten | 30 |
| 29 | – – | – – |
| 30 | – – | – – |
| 31 | – – | – – |
| 32 | – – | – – |
| 33 | Schiebe- / Aufstelldach | 20 |
| 34 | – – | – – |
| 35 | – – | – – |
| 36 | Lordosenstütze | 10 |
| 37 | Sitzheizung vorne | 20 |
| 38 | Beifahrerseitiges Fensterheber vorne | 30 |
| 39 | Spezielle Funktionsschnittstelle | 5 |
| 40 | Anlasser | 40 |
| 41 | Heckscheibenwischer | 15 |
| 42 | – – | – – |
| 43 | Körperkontrollmodul | 20 |
| 44 | – – | – – |
| 45 | – – | – – |
| 46 | – – | – – |
| 47 | Handy-Paket (VDA-Schnittstelle) | 5 |
| 48 | – – | – – |
| 49 | – – | – – |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2012)
| Nummer | Ausrüstung | Ampere-Bewertung [A] |
|---|---|---|
| F1 | – – | – – |
| F2 | Motorkomponenten | 20 |
| F3 | Batteriespannung | 5 |
| F4 | ESP-Ventile, ABS-Ventile (Anti-Blockier-Bremssystem) | 20/30 |
| F5 | Getriebesteuergerät | 15 |
| F6 | Lenkradelektronik | 5 |
| F7 | – – | – – |
| F8 | – – | – – |
| F9 | – – | – – |
| F10 | Motorsteuergerät, Hauptrelais | 5/10 |
| F11 | – – | – – |
| F12 | Steuermodul für CAN-Datenübertragung (Gateway) | 5 |
| F13 | Motorsteuergerät (Dieselmotor / Benzinmotor) | 15/20/25/30 |
| F14 | Zündspulen, Motorkomponenten (Dieselmotor) | 20 |
| F15 | Vorheizen Steuermodul / Motorkomponententank Diagnose, Sauerstoffsensor | 10/15 |
| F 16 | Körpersteuerungsmodul (rechts) | 30 |
| F17 | Horn | 15 |
| F18 | Audio-Verstärker | 30 |
| F19 | Scheibenwischersystem vorne | 30 |
| F20 | Wasserrücklaufpumpe, Volumenregelventil | 10/15/20 |
| F21 | Sauerstoffsensor (Dieselmotor / Benzinmotor-Vakuumpumpe | 10/15/20 |
| F22 | Kupplungspedalschalter, Bremslichtschalter | 5 |
| F23 | Motorrelais, Wasserpumpe / Motorkomponenten / Volumenregelventil | 5/10/15 |
| F24 | Motorkomponenten, Wasserpumpe | 10 |
| F25 | Pumpe (ESP / ABS), ABS-Ventil | 40 |
| F26 | Körpersteuerungsmodul (links) | 30 |
| F27 | Sekundärluftpumpe, Vorheizsteuermodul | 40 |
| F28 | – – | – – |
| F29 | Sicherungsbelegung in der linken Instrumententafel (Sonderausstattung) | 50 |
| F30 | Klemme 15 des Stromversorgungsrelais | 50 |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Audi A3/S3 8P?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Audi Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
