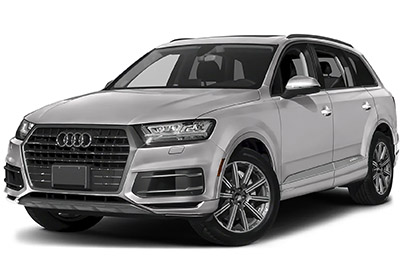

In diesem Artikel betrachten wir den Audi Q7 (4M) der zweiten Generation, der von 2015 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Audi Q7 2016, 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi Q7 2016-2020…
Passagierabteil
In der Kabine befinden sich zwei Sicherungsblöcke:
Die erste befindet sich auf der linken Vorderseite des Cockpits.

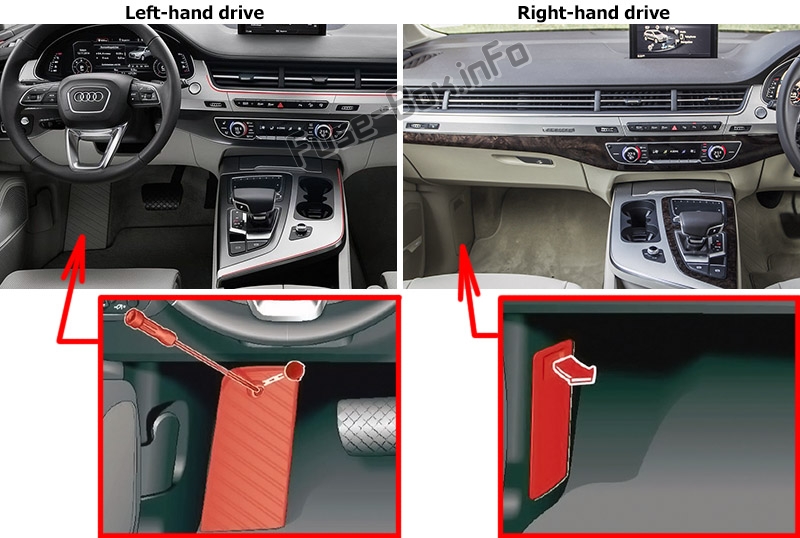

Und die zweite befindet sich in der Fußstütze des Fahrers bei Fahrzeugen mit Linkslenkung oder hinter dem Deckel im Fußraum des Beifahrers bei Fahrzeugen mit Rechtslenkung.

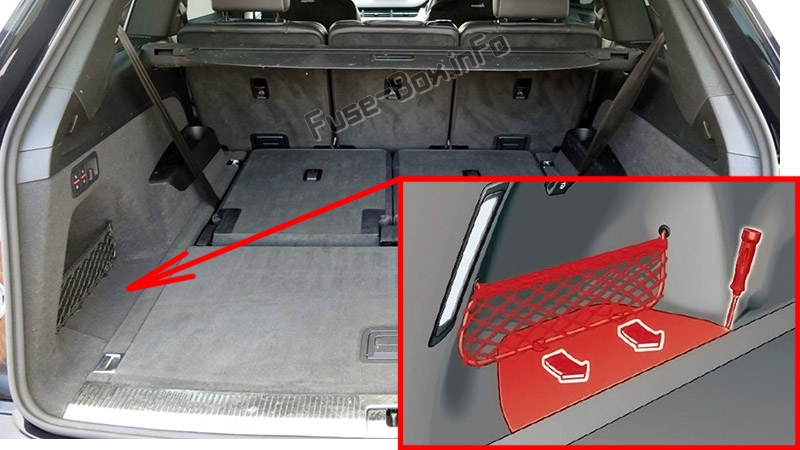

Gepäckraum
Es befindet sich hinter der Bodenplatte auf der linken Seite des hinteren Fachs.
ad vertisements
Sicherungskasten-Diagramme
2016, 2017, 2018 und 2019

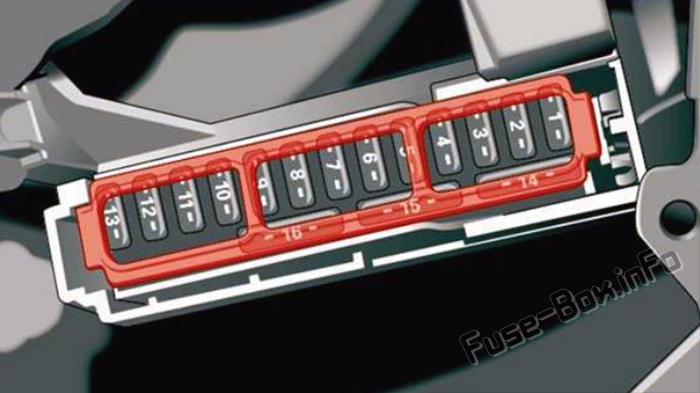

Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2016-2019)
| № | Beschreibung |
|---|---|
| 2 | Telefon |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle, USB-Ladeanschluss |
| 6 | Steuerung des vorderen Klimatisierungssystems |
| 7 | Lenksäulenschloss |
| 8 | Anzeige des Infotainmentsystems |
| 9 | Kombiinstrument |
| 10 | Infotainment-Einheit |
| 11 | 2016-2018: Lichtschalter; 2019: Lichtschalter, Schalttafel |
| 12 | Lenksäulenelektronik |
| 14 | Infotainmentsystem |
| 15 | Einstellung der Servolenkung |
| 16 | Lenkradheizung |
Fußraum-Sicherungsblech

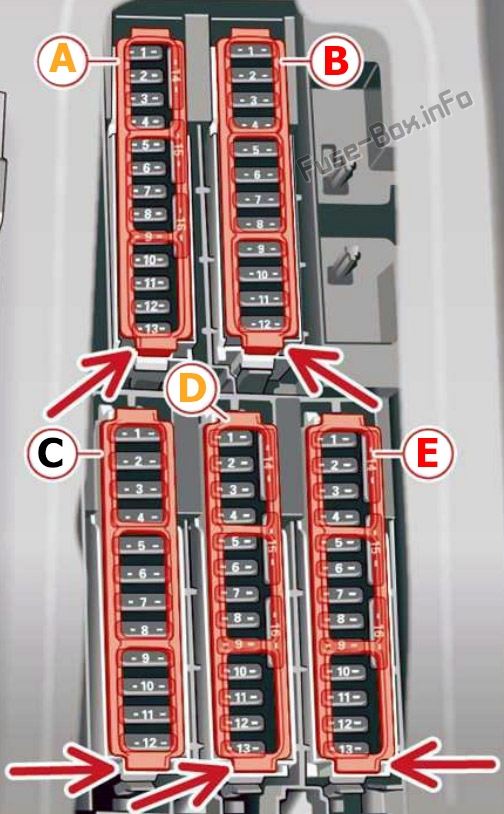

Linkslenker

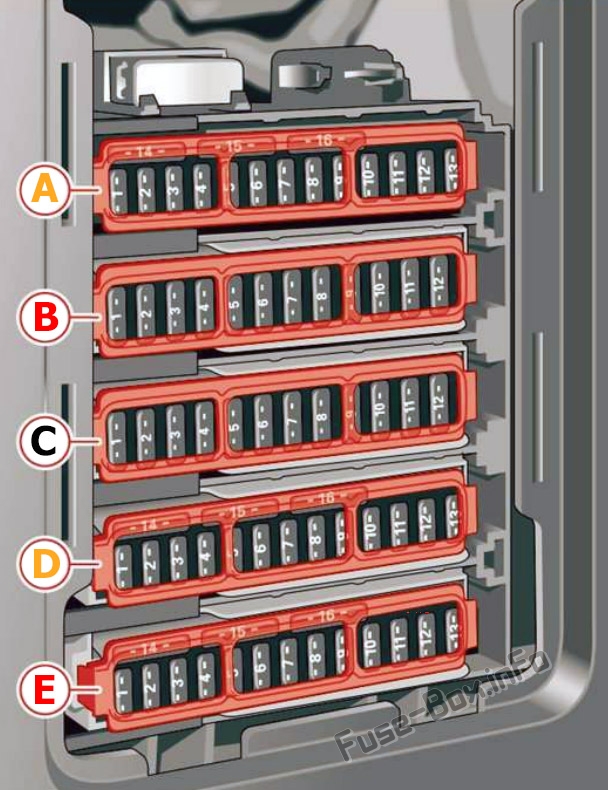

Rechtslenker
ad vertisements
Zuordnung der Sicherungen im Fußraum des Fahrers / Beifahrers (2016-2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (braun) | |
| A2 | Luftmassenmesser, Nockenwellenverstellung, Ladeluftkühlerpumpe |
| A3 | 2016-2018: Abgastüren, Einspritzdüsen, Kühlereinlass; 2019: Einspritzdüsen, Kurbelwellengehäuseheizung |
| A4 | 2016-2018: Vakuumpumpe, Heißwasserpumpe, Partikelsensor, Biodieselsensor; 2019: Vakuumpumpe, Warmwasserpumpe, Abgastüren, Ozonsensor |
| A5 | Bremslichtsensor |
| A6 | Motorventile, Nockenwellenverstellung |
| A7 | 2016-2018: Beheizter Sauerstoffsensor, Luftmassenmesser; 2019: Beheizte Sauerstoffsensoren |
| A8 | 2016-2018: Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil; 2019: Wasserpumpe |
| A9 | Heißwasserpumpe |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | Kupplungspedalstellungssensor |
| A12 | Motorventile |
| A13 | Kühlerlüfter |
| A14 | Einspritzdüsen |
| A15 | 2016-2018: Zündspulen; 2019: Zündspulen, beheizte Sauerstoffsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B2 | Motorventile |
| B5 | Motorhalterung |
| B6 | 2016-2018: Nicht verwendet; 2019: Notrufsystem |
| B7 | Instrumententafel |
| B8 | Klimatisierungssystem (Gebläse) |
| B10 | 2016-2018: Nicht verwendet; 2019: Dynamische Lenkung |
| Sicherungsfenster C (schwarz) | |
| C1 | Vordersitzheizung |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama Glasdach |
| C5 | Steuergerät für linke Vordertür |
| C6 | Steckdosen |
| C7 | Steuergerät für rechte hintere Tür |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| C11 | Steuergerät für linke hintere Tür |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung, Sitzheizung, Rückspiegel, Klimatisierungssystem, Steuerung des hinteren Klimatisierungssystems |
| D2 | Gateway, Klimatisierungssystem |
| D3 | 2016-2018: Sound-Aktuator / Abgas-Sound-Tuning; 2019: Nicht verwendet |
| D4 | Getriebeheizventil |
| D5 | Motorstart |
| D8 | Nachtsichtassistent, HomeLink (Garagentoröffner) |
| D9 | Adaptive Geschwindigkeitsregelung |
| D11 | Videokamera |
| D12 | Matrix LED Scheinwerfer / rechter LED Scheinwerfer |
| D13 | Matrix LED-Scheinwerfer / linker LED-Scheinwerfer |
| D14 | Heckscheibenwischer |
| D16 | 2016-2018: Nicht verwendet; 2019: Vorbereitung der Unterhaltung auf dem Rücksitz |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuerungsmodul |
| E3 | Lordosenstütze |
| E4 | Wählmechanismus für Automatikgetriebe |
| E5 | Horn |
| E6 | Elektromechanische Feststellbremse |
| E7 | Gateway-Steuermodul |
| E8 | Innenhimmelleuchten |
| E10 | Airbag-Steuermodul |
| E11 | Elektronische Stabilisierungskontrolle (ESC) |
| E12 | Diagnosestecker, Licht- / Regensensor |
| E13 | Klimatisierungssystem |
| E14 | Steuergerät für rechte Vordertür |
| E15 | A / C-Kompressor |
ad vertisements
Sicherungskasten im Gepäckraum
Zuordnung der Sicherungen im Kofferraum (2016-2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A8 | Rücksitzheizung |
| A9 | Linke Rücklichter |
| A10 | Linker Sicherheitsgurtstraffer |
| A11 | Zentrales Verriegelungssystem |
| A12 | Elektrischer Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | Steuerung des hinteren Gebläses |
| B2 | Tonverstärker |
| B3 | 2016-2018: AdBlue-Heizung; 2019: Nicht verwendet |
| B4 | Bedienfeld des hinteren Klimatisierungssystems |
| B5 | Anhängerkupplung (rechtes Licht) |
| B7 | 2016-2018: Anhängerkupplung; 2019: Nicht verwendet |
| B8 | Anhängerkupplung (linkes Licht) |
| B9 | Anhängerkupplung (Steckdose) |
| B10 | Sportdifferential |
| B11 | 2016-2018: AdBlue-Heizung; 2019: Nicht verwendet |
| B12 | Sitze in der dritten Reihe |
| Sicherungskasten C (braun) | |
| C2 | Telefon |
| C3 | Lordosenstütze |
| C4 | Audi Seitenassistent |
| C5 | 2016-2018: Nicht verwendet; 2019: Vorbereitung der Unterhaltung auf dem Rücksitz |
| C7 | 2016-2018: Nicht verwendet; 2019: Fahrzeugöffnung / -start (NFC) |
| C8 | Smart Modul (Tank) |
| C9 | CD / DVD-Player |
| C12 | HomeLink (Garagentoröffner) |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Rechte Rücklichter |
| C16 | Rechter Sicherheitsgurtstraffer |
| Sicherungskasten D (rot) | |
| D1-D16 | Nicht benutzt |
2020
Sicherungsblech im Cockpit
Zuordnung der Sicherungen auf der linken Seite des Armaturenbretts (2020)
| № | Beschreibung |
|---|---|
| 2 | Audi Telefonzelle |
| 3 | Klimatisierungssystem, Duftstoffsystem, Partikelsensor |
| 4 | Head-up-Display |
| 5 | Audi Musikschnittstelle, USB-Buchsen |
| 7 | Lenksäulenschloss |
| 8 | Vorderes MMI-Display |
| 9 | Kombiinstrument |
| 10 | MMI / DVD-Laufwerk |
| 11 | Lichtschalter, Schalttafeln |
| 12 | Lenksäulenelektronik |
| 13 | Lautstärkeregelung |
| 14 | Steuermodul des MMI-Infotainmentsystems |
| 15 | Lenksäulenverstellung |
| 16 | Lenkradheizung |
ad vertisements
Fußraum-Sicherungsblech
Linkslenker
Rechtslenker
Zuordnung der Sicherungen im Fußraum des Fahrers / Beifahrers (2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (braun) | |
| A2 | Motorkomponenten |
| A3 | Motorkomponenten |
| A4 | Motorkomponenten |
| A5 | Bremslichtsensor |
| A6 | Motorkomponenten |
| A7 | Motorkomponenten |
| A8 | Motorkomponenten |
| A9 | Motorkomponenten |
| A10 | Öldrucksensor, Öltemperatursensor |
| A11 | Motorkomponenten |
| A12 | Motorkomponenten |
| A13 | Motorkühlung |
| A14 | Motorsteuerungsmodul |
| A15 | Motorsensoren |
| A16 | Benzinpumpe |
| Sicherungskasten B (rot) | |
| B1 | Zündspulen |
| B3 | Hochspannungsheizung |
| B4 | Kompressor |
| B5 | Motorhalterung |
| B6 | Steuergerät für Scheibenwaschanlage |
| B7 | Instrumententafel |
| B8 | Frischluftgebläse des Klimatisierungssystems |
| B9 | Steuermodul für Fahrerassistenzsysteme |
| B10 | Notrufsystem |
| B11 | Motorstart, Elektromotorkupplung |
| B12 | Rechter Scheinwerfer |
| Sicherungskasten C (schwarz) | |
| C1 | Vordersitzheizung |
| C2 | Scheibenwischer |
| C3 | Linke Scheinwerferelektronik |
| C4 | Panorama-Glasdach |
| C5 | Steuergerät für linke Vordertür |
| C6 | Steckdosen |
| C7 | Steuergerät für rechte hintere Tür |
| C8 | Linker Scheinwerfer |
| C9 | Rechte Scheinwerferelektronik |
| C10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| C11 | Steuergerät für linke hintere Tür |
| C12 | Standheizung |
| Sicherungskasten D (braun) | |
| D1 | Sitzbelüftung, Sitzelektronik, Rückspiegel, Klimatisierungsrückwand, Diagnosestecker |
| D2 | Steuergerät für Fahrzeugelektrik, Gateway-Steuergerät |
| D3 | Sound Actuator / Abgas Sound Tuning |
| D4 | Getriebeölkühlventil |
| D5 | Motorstart, Elektromotor |
| D8 | Nachtsichtunterstützung, aktive Rollstabilisierung |
| D9 | Adaptiver Cruise Assist, Frontradar |
| D10 | Außengeräusch |
| D11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| D12 | Rechter Scheinwerfer |
| D13 | Linker Scheinwerfer |
| D16 | Vorbereitung der Unterhaltung auf dem Rücksitz |
| Sicherungskasten E (rot) | |
| E1 | Diebstahlwarnanlage |
| E2 | Motorsteuerungsmodul |
| E3 | Vordersitzelektronik, Lordosenstütze |
| E4 | Wählhebel für Automatikgetriebe |
| E5 | Horn |
| E6 | Feststellbremse |
| E7 | Gateway-Steuermodul (Diagnose) |
| E8 | Steuergerät für Dachelektronik |
| E10 | Airbag-Steuermodul |
| E11 | Elektronische Stabilisierungskontrolle (ESC), Antiblockiersystem (ABS) |
| E12 | Diagnosestecker, Licht- / Regensensor |
| E13 | Klimatisierungssystem |
| E14 | Steuergerät für rechte Vordertür |
| E15 | Kompressor des Klimatisierungssystems |
ad vertisements

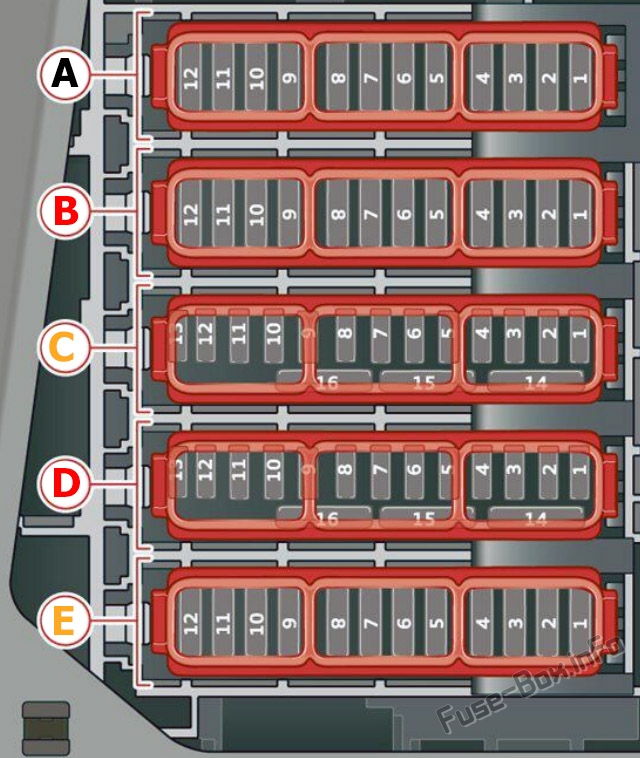

Sicherungskasten im Gepäckraum
Zuordnung der Sicherungen im Kofferraum (2020)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A5 | Luftfederung |
| A6 | Automatische Übertragung |
| A7 | Rücksitzheizung, Bedienfeld für die Heckklimatisierung |
| A8 | Sitzverstellung in der dritten Reihe |
| A9 | Linkes Rücklicht |
| A10 | Gurtstraffer vorne auf der Fahrerseite |
| A11 | Zentralverriegelung des Gepäckraumdeckels, Tankklappe, Gepäckraumabdeckung |
| A12 | Steuermodul für den Gepäckraumdeckel |
| Sicherungskasten B (rot) | |
| B1 | Gebläse des hinteren Klimatisierungssystems |
| B2 | Tonverstärker |
| B3 | Abgasbehandlung, Schallantrieb |
| B4 | Bedienfeld des hinteren Klimatisierungssystems |
| B5 | Rechtes Anhängerkupplungslicht |
| B6 | Positioniermotor für Anhängerkupplung |
| B7 | Anhängerkupplung lösen |
| B8 | Linkes Anhängerkupplungslicht |
| B9 | Anhängerkupplungsbuchse |
| B10 | Allrad-Sportdifferential |
| B11 | Auspuffbehandlung, Einstellung des rechten Rücksitzes |
| B12 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
| Sicherungskasten C (braun) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Audi Telefonzelle, Dachantenne |
| C3 | Elektronik des Vordersitzes, rechte Lordosenstütze |
| C4 | Seitenassistent |
| C5 | Vorbereitung der Unterhaltung auf dem Rücksitz |
| C6 | Reifendruck-Kontrollsystem |
| C8 | Funkempfänger der Standheizung, Überwachung des Kraftstofftanks |
| C10 | TV-Tuner, Datenaustausch- und Telematik-Steuermodul |
| C11 | Fahrzeugöffnung / -start (NFC) |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Zentralverriegelung, rechtes Rücklicht |
| C15 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| C16 | Vorderer Gurtstraffer auf der Beifahrerseite |
| Sicherungskasten D (rot) | |
| D1 | Aktive Rollstabilisierung |
| D6 | Spannungsumwandler |
| D9 | Zusatzbatterie-Steuermodul |
| D15 | Thermomanagement-Steuermodul |
| Sicherungskasten E (braun) | |
| E7 | Vordersitzheizung |
| E9 | Abgasbehandlung |
| E10 | Rücksitzheizung, Bedienfeld für die Heckklimatisierung |
| E12 | Abgasbehandlung |
