Der vollelektrische Mittelklasse-Crossover Audi e-tron ist ab 2018 bis heute erhältlich. Hier finden Sie Sicherungskastendiagramme des Audi e-tron 2019 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout).
der Inhalt
Sicherungslayout Audi E-Tron 2019…
Passagierabteil
Die Sicherungsplatte befindet sich hinter der Abdeckung im Beifahrerfußraum.

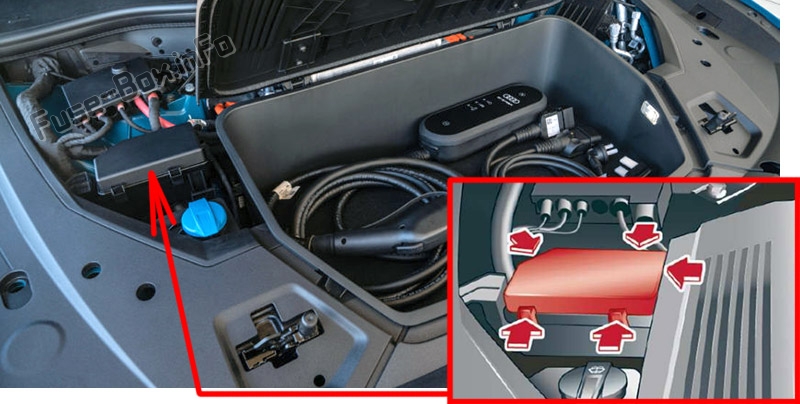

Vorderes Fach
Die Sicherungen befinden sich auf der rechten Seite des vorderen Fachs.

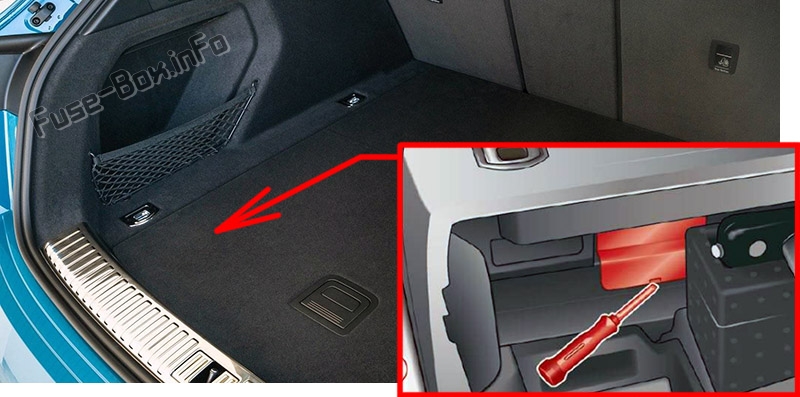

Gepäckraum
Der Sicherungskasten befindet sich hinter dem Deckel unter der Kofferraummatte auf der linken Seite des hinteren Fachs.
ad vertisements
Sicherungskasten-Diagramme

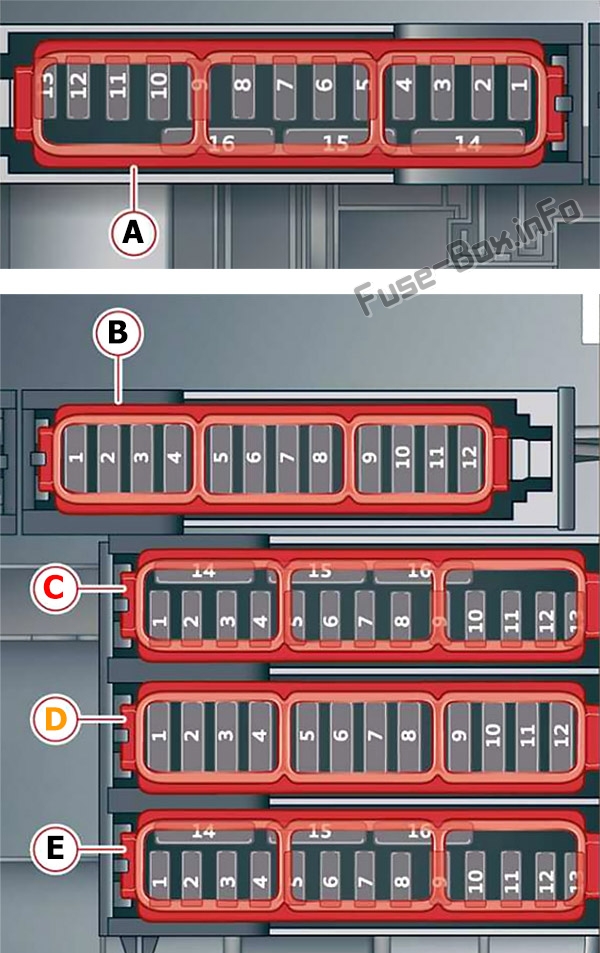

Sicherungskasten für Fahrgastraum
* Bei Fahrzeugen mit Rechtslenkung ist dies ein Spiegelbild.
Zuordnung der Sicherungen im Beifahrerfußraum (2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten A (schwarz) | |
| A1 | Nicht benutzt |
| A2 | Nicht benutzt |
| A3 | Klimatisierungssystem, Duftstoffsystem, Ionisator |
| A4 | Head-up-Display |
| A5 | Audi Musikschnittstelle |
| A6 | CD / DVD-Laufwerk, Instrumententafel |
| A7 | Lenksäulenschloss |
| A8 | Vorderes MMI-Display |
| A9 | Kombiinstrument |
| A10 | Lautstärkeregelung |
| A11 | Lichtschalter, Schalttafeln |
| A12 | Lenksäulenelektronik |
| A13 | Nicht benutzt |
| A14 | Nicht benutzt |
| A15 | Lenksäulenverstellung |
| A16 | Lenksäulenelektronik |
| Sicherungskasten B (schwarz) | |
| B1 | Vordersitzheizung |
| B2 | Klimatisierungssystem |
| B3 | Linke Scheinwerferelektronik |
| B4 | Panorama-Glasdach |
| B5 | Steuergerät für linke Vordertür |
| B6 | Steckdosen |
| B7 | Nicht benutzt |
| B8 | Instrumententafel |
| B9 | Rechte Scheinwerferelektronik |
| B10 | Scheibenwaschanlage / Scheinwerferwaschanlage |
| B11 | Nicht benutzt |
| B12 | Parkschloss |
| Sicherungskasten C (rot) | |
| C1 | Diebstahlwarnanlage |
| C2 | Steuermodul des Antriebssystems |
| C3 | Notrufsystem |
| C4 | Wählhebel |
| C5 | Horn |
| C6 | Feststellbremse |
| C7 | Hochvoltbatterie, Batteriemonitoring-Steuermodul |
| C8 | Innenhimmelleuchten |
| C9 | Nicht benutzt |
| C10 | Airbag-Steuermodul |
| C11 | Linke vordere Lordosenstütze |
| C12 | Diagnosestecker, Licht- / Regensensor |
| C13 | Nicht benutzt |
| C14 | Steuergerät für rechte Vordertür |
| C15 | Klimatisierungssystem, Körperelektronik |
| C16 | Gebläse für Klimatisierungssystem |
| Sicherungskasten D (braun) | |
| D1 | Nicht benutzt |
| D2 | Sicherheitsgurtstraffer vorne rechts |
| D3 | Nicht benutzt |
| D4 | Sicherheitsgurtstraffer vorne links |
| D5 | Luftfederung |
| D6 | Rechter Scheinwerfer |
| D7 | Linker Scheinwerfer |
| D8 | Steuergerät für linke hintere Tür |
| D9 | Steuergerät für rechte hintere Tür |
| D10 | Steuermodul des MMI-Infotainmentsystems |
| D11 | Steuermodul für Fahrerassistenzsysteme |
| D12 | Gateway-Steuermodul (Diagnose) |
| Sicherungskasten E (schwarz) | |
| E1 | Belüftung des Vordersitzes, Rückspiegel, Diagnoseanschluss |
| E2 | Steckdosen |
| E3 | Außengeräusch / Innengeräusch |
| E4 | Nicht benutzt |
| E5 | Nicht benutzt |
| E6 | Nicht benutzt |
| E7 | Aktives Gaspedal |
| E8 | Nachtsichthilfe |
| E9 | Adaptiver Kreuzfahrtassistent |
| E10 | Nicht benutzt |
| E11 | Kreuzungsassistent, Fahrerassistenzsysteme |
| E12 | Nicht benutzt |
| E13 | Nicht benutzt |
| E14 | Nicht benutzt |
| E15 | Nicht benutzt |
| E16 | Unterhaltung auf dem Rücksitz |
ad vertisements

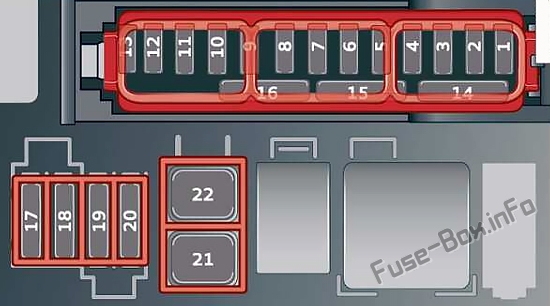

Sicherungskasten im vorderen Fach
Zuordnung der Sicherungen im vorderen Fach (2019)
| № | Beschreibung |
|---|---|
| 1 | Ladeanschlusstür |
| 2 | A / C-Kompressor |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
| 5 | Ladestation |
| 6 | Nicht benutzt |
| 7 | Elektromotor |
| 8 | Nicht benutzt |
| 9 | Nicht benutzt |
| 10 | Spannungsumwandler |
| 11 | Ladestation |
| 12 | Nicht benutzt |
| 13 | Wärmemanagement |
| 14 | Steuergerät für Scheibenwischer |
| 15 | Hochspannungsbatterie-Wasserpumpe |
| 16 | Scheibenwischer |
| 17 | Wärmemanagement |
| 18 | Wärmemanagement |
| 19 | Wärmemanagement |
| 20 | Nicht benutzt |
| 21 | Nicht benutzt |
| 22 | Elektronische Stabilisierungskontrolle (ESC), Wärmemanagement |

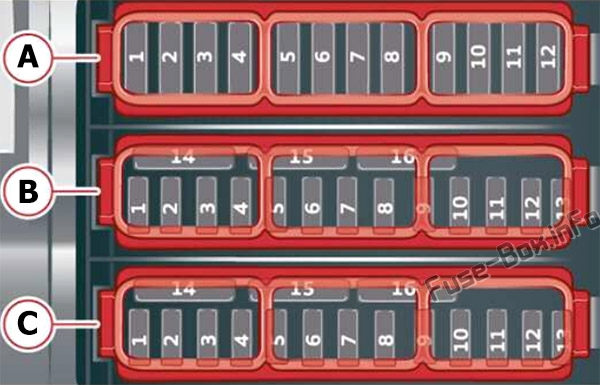

Sicherungskasten im Gepäckraum
ad vertisements
Zuordnung der Sicherungen im Kofferraum (2019)
| № | Beschreibung |
|---|---|
| Sicherungskasten (A) (schwarz) | |
| A1 | Anhängerkupplung |
| A2 | Nicht benutzt |
| A3 | Beifahrerseitiger Sicherheitsgurtstraffer hinten |
| A4 | Fahrerseitiger Sicherheitsgurtstraffer hinten |
| A5 | Anhängerkupplungsbuchse |
| A6 | Linkes Anhängerkupplungslicht |
| A7 | Nicht benutzt |
| A8 | Rücksitzheizung |
| A9 | Rückleuchten |
| A10 | Nicht benutzt |
| A11 | Zentralverriegelung, Jalousie hinten |
| A12 | Gepäckraumdeckel |
| Sicherungskasten B (schwarz) | |
| B1-B16 | Nicht zugeordnet |
| Sicherungskasten C (schwarz) | |
| C1 | Steuermodul für Fahrerassistenzsysteme |
| C2 | Telefon, Dachantenne |
| C3 | Rechte vordere Lordosenstütze |
| C4 | Seitenassistent |
| C5 | Service trennen |
| C6 | Reifendruck-Kontrollsystem |
| C7 | Innenklimatisierung |
| C8 | Nicht benutzt |
| C9 | Bedienfeld des hinteren Klimatisierungssystems |
| C10 | Nicht benutzt |
| C11 | Fahrzeugöffnung / -start (NFC) |
| C12 | Garagentor-Öffner |
| C13 | Rückfahrkamera, Peripheriekameras |
| C14 | Rückleuchten |
| C15 | Rechtes Anhängerkupplungslicht |
| C16 | Nicht benutzt |
