In diesem Artikel betrachten wir den Mazda 3 der dritten Generation (BM, BN), der von 2014 bis 2018 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Mazda3 2014, 2015, 2016, 2017 und 2018 , um Informationen über den Standort des zu erhalten Sicherungsklappen im Fahrzeug und erfahren Sie mehr über die Zuordnung der einzelnen Sicherungen (Sicherungslayout).
Sicherungslayout Mazda3 2014-2018
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 5 „R.OUTLET3“ und Nr. 11 „F.OUTLET“ im Sicherungskasten des Fahrgastraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der linken Seite des Fahrzeugs.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs in der Nähe der Tür.
Motorraum
Sicherungskastendiagramme
ad vertisements
2014
Motorraum
Zuordnung der Sicherungen im Motorraum (2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 2 | H / L HI | 20 A. | Fernlicht des Scheinwerfers (einige Modelle) |
| 3 | H / SAUBER | 20 A. | – – |
| 4 | HALT | 10 A | Bremslichter |
| 5 | ZIMMER | 15 A. | Deckenleuchte |
| 6 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 7 | KRAFTSTOFF WARM | – – | – – |
| 8 | GEFAHR | 25 A. | Warnblinker, Blinker |
| 9 | ABS / DSCS | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 10 | METER2 | – – | – – |
| 11 | AUDIO2 | 7,5 A. | Audiosystem |
| 12 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 13 | AUDIO1 | 15 A. | Audiosystem |
| 14 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 15 | HID R DRL | 15 A. | Scheinwerfer (rechts) (mit Xenon-Fusionsscheinwerfern), Tagfahrlicht (einige Modelle) |
| 16 | BEI PUMPE | – – | – – |
| 17 | HORN | 15 A. | Horn |
| 18 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten, Standlichter, vordere Seitenmarkierungsleuchten |
| 19 | – – | – – | – – |
| 20 | BEIM | 15 A. | Transaxle-Steuerungssystem |
| 21 | R.WIPER | 15 A. | Heckscheibenwischer (Einige Modelle) |
| 22 | A / C. | 7,5 A. | Klimaanlage |
| 23 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 24 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 25 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 26 | GLOW SIG | – – | – – |
| 27 | EVVT | 20 A. | Motorsteuerungssystem |
| 28 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 29 | DC DC REG | – – | – – |
| 30 | – – | – – | – – |
| 31 | FAN DE HINZUFÜGEN | – – | – – |
| 32 | P.WINDOW1 | 30 A. | Elektrische Fensterheber |
| 33 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 34 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit Xenon-Fusionsscheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 35 | METER1 | 10 A | Kombiinstrument |
| 36 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 37 | – – | – – | – – |
| 38 | FAN DE | – – | – – |
| 39 | DC DC DE | – – | – – |
| 40 | SRS1 | 7,5 A. | Airbag |
| 41 | MOTOR. IG1 | 15 A. | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 43 | – – | – – | – – |
ad vertisements

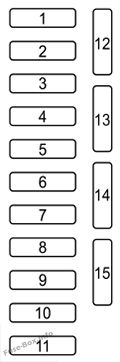

Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2014)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 3 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 4 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 5 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 6 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor (einige Modelle) |
| 7 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 8 | M.DEF | 7,5 A. | Spiegelentfroster (Einige Modelle) |
| 9 | R.OUTLET1 | – – | – – |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 12 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
2015, 2016
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2015, 2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 2 | H / LH1 | 20 A. | Fernlicht des Scheinwerfers (mit Halogenscheinwerfern) |
| 3 | H / SAUBER | 20 A. | – – |
| 4 | HALT | 10 A | Bremslichter |
| 5 | ZIMMER | 15 A. | Deckenleuchte |
| 6 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 7 | KRAFTSTOFF WARM | 15 A. | – – |
| 8 | GEFAHR | 25 A. | Warnblinker, Blinker |
| 9 | ABS / DSCS | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 10 | METER2 | 7,5 A. | – – |
| 11 | AUDI02 | 7,5 A. | Audiosystem |
| 12 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 13 | AUDIO1 | 15 A. | Audiosystem |
| 14 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 15 | HID R DRL | 15 A. | Scheinwerfer (rechts) (mit Xenon-Fusionsscheinwerfern), Tagfahrlicht (einige Modelle) |
| 16 | BEI PUMPE | 15 A. | – – |
| 17 | HORN | 15 A. | Horn |
| 18 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten, Standlichter. Vordere Seitenmarkierungsleuchten |
| 19 | CNG | 15 A. | – – |
| 20 | BEIM | 15 A. | Transaxle-Steuerungssystem |
| 21 | R. WIPER | 15 A. | Heckscheibenwischer (Einige Modelle) |
| 22 | A / C. | 7,5 A. | Klimaanlage |
| 23 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 24 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 25 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 26 | GLOW SIG | 5 A. | – – |
| 27 | EVVT | 20 A. | Motorsteuerungssystem |
| 28 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 29 | DCDC REG | 30 A. | – – |
| 30 | KRAFTSTOFFPUMPE2 | 30 A. | – – |
| 31 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 32 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 33 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 34 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit Xenon-Fusionsscheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 35 | METER1 | 10 A | Kombiinstrument |
| 36 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 37 | LPG | 30 A. | – – |
| 38 | FAN DE | 40 A. | – – |
| 39 | DCDC DE | 40 A. | – – |
| 40 | SRS1 | 7,5 A. | Airbag |
| 41 | MOTOR. IG1 | 15 A. | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 43 | – – | – – | – – |
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2015, 2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.WINDOW3 PSEAT D. |
30 A. | Kraftsitz (einige Modelle) |
| 2 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 3 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 4 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 5 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 6 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor |
| 7 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 8 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 9 | R.OUTLET1 | 15 A. | – – |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 12 | ABS IG ATIND | 7,5 A. | AT Shift Indicato (Einige Modelle) |
| 13 | SRS1 | 7,5 A. | – – |
| 14 | METER1 | 10 A | – – |
| 15 | C / U IG1 | 15 A. | – – |
2017, 2018
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2017, 2018)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 2 | H / L HI | 20 A. | Fernlicht des Scheinwerfers (mit Halogenscheinwerfern) |
| 3 | H / SAUBER | 20 A. | – – |
| 4 | HALT | 10 A | Bremslichter |
| 5 | ZIMMER | 15 A. | Deckenleuchte |
| 6 | ENG + B. | 7,5 A. | Motorsteuerungssystem |
| 7 | KRAFTSTOFF WARM | 15 A. | – – |
| 8 | GEFAHR | 25 A. | Warnblinker, Blinker |
| 9 | ABS / DSCS | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 10 | METER2 | 7,5 A. | – – |
| 11 | AUDIO2 | 7,5 A. | Audiosystem |
| 12 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 13 | AUDIO1 | 15 A. | Audiosystem |
| 14 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 15 | HID R DRL | 15 A. | Scheinwerfer (rechts) (mit LED-Scheinwerfern), Tagfahrlicht (einige Modelle) |
| 16 | BEI PUMPE | 15 A. | – – |
| 17 | HORN | 15 A. | Horn |
| 18 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten, Standlichter, vordere Seitenmarkierungsleuchten |
| 19 | ST HEATER | 15 A. | Beheiztes Lenkrad (einige Modelle) |
| 20 | BEIM | 15 A. | Transaxle-Steuerungssystem |
| 21 | R. WIPER | 15 A. | Heckscheibenwischer (Einige Modelle) |
| 22 | A / C. | 7,5 A. | Klimaanlage |
| 23 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 24 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 25 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 26 | GLOW SIG | 5 A. | – – |
| 27 | EVVT | 20 A. | Motorsteuerungssystem |
| 28 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 29 | DC DC REG | 30 A. | – – |
| 30 | EPBL FUEL.P2 | 30 A. | Elektrische Feststellbremse (links) (einige Modelle) |
| 31 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 32 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 33 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 34 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit LED-Scheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 35 | METER1 | 10 A | Kombiinstrument |
| 36 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 37 | EPBR LPG | 30 A. | Elektrische Feststellbremse (rechts) (einige Modelle) |
| 38 | FUEL.P3 FAN DE | 40 A. | – – |
| 39 | DCDC DE | 40 A. | – – |
| 40 | SRS1 | 7,5 A. | Airbag |
| 41 | MOTOR. IG1 | 15 A. | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 43 | METER3 | 10 A | – – |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2017, 2018)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.WINDOW3 PSEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 3 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 4 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 5 | R.OUTLET3 | 15 A. | Zubehörsteckdosen |
| 6 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor |
| 7 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 8 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 9 | R.OUTLET1 | 15 A. | – – |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 12 | ABS IG ATIND | 7,5 A. | AT Shift Indicato (Einige Modelle) |
| 13 | SRS1 | 7,5 A. | – – |
| 14 | METER1 | 10 A | – – |
| 15 | C / U IG1 | 15 A. | – – |
