Hier finden Sie die Sicherungskasten-Belegung für den Mazda 6 GG1 der Baujahre 2003 bis 2008. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
Sicherungsbelegung Mazda6 2003-2008
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 10 (2003-2005) oder Nr. 1 (2006-2008) („ZIGARRE“ – Feuerzeug) und Nr. 14 (2003-2005) oder Nr. 11 (2006-2008) („R. CIGAR ”- Zubehörsteckdose) im Sicherungskasten des Fahrgastraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der linken Seite des Fahrzeugs.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil

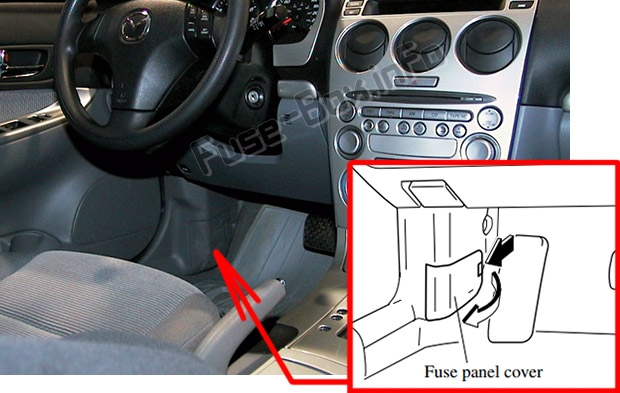

Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs unten in der Nähe der Tür.
Motorraum
Sicherungsdiagramme
2003, 2004
Motorraum
ad vertisements

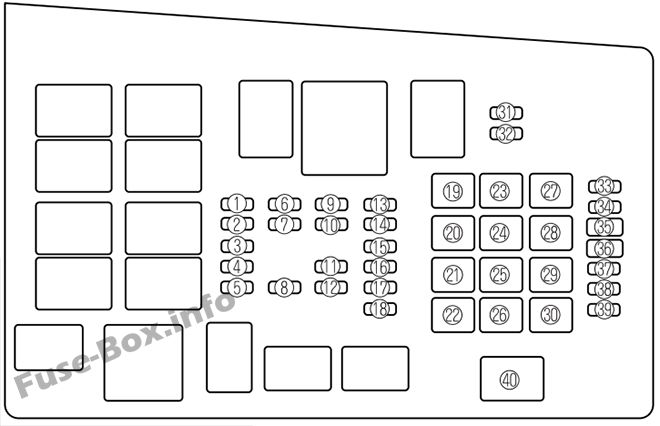

Zuordnung der Sicherungen im Motorraum (2003, 2004)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | SCHONEN | 20A | – – |
| 2 | SCHONEN | 15A | – – |
| 3 | SCHONEN | 10 A | – – |
| 4 | – – | – – | – – |
| 5 | – – | – – | – – |
| 6 | INJ | 15A | Injektor |
| 7 | ENG BAR | 10A (2,3-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 7 | ENG BAR | 15A (3,0-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 8 | ENG BAR2 (2,3-Liter-Motor) | 15A | O2-Sensor |
| 8 | ENG BB (3,0-Liter-Motor) | 5A | Lüfter |
| 9 | KOPF LR | 10 A | Scheinwerfer-Abblendlicht (rechts) |
| 10 | KOPF LL | 10 A | Scheinwerfer-Abblendlicht (links) |
| 11 | KOPF HL | 10 A | Scheinwerfer-Fernlicht (links) |
| 12 | HEAD HR | 10 A | Scheinwerfer-Fernlicht (rechts) |
| 13 | ETC | 7.5A | Gaspedalstellungssensor |
| 14 | GEFAHR | 10 A | Blinker |
| 15 | HALT | 15A | Brems- / Rücklichter |
| 16 | TCM (2,3-Liter-Motor) | 10 A | TCM |
| 16 | IGI (3,0-Liter-Motor) | 15A | O2-Sensor |
| 17 | ENG + B. | 7.5A | PCM, TCM |
| 18 | BENZINPUMPE | 15A | Benzinpumpe |
| 19 | IG KEY | 40A | Scheibenwischer und Unterlegscheibe. Motorsteuergerät, Feuerzeug |
| 20 | P.WIND | 30A | Elektrischer Fensterheber |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
| 23 | IG KEY2 | 30A | Rückfahrscheinwerfer, Heizungssteuergerät |
| 24 | GEBLÄSE | 40A | Gebläsemotor |
| 25 | BTN | 40A | Deckenleuchte. Elektrisches Türschloss |
| 26 | – – | – – | – – |
| 27 | DEFOG | 40A | Heckscheibenheizung |
| 28 | Abs | 60A | Abs |
| 29 | AD FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 29 | FAN2 (3,0-Liter-Motor) | 30A | Lüfter |
| 30 | FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 30 | FAN1 (3,0-Liter-Motor) | 30A | Lüfter |
| 31 | SCHWANZ | 10 A | Brems- / Rücklichter, Kennzeichenleuchten, Standlichter |
| 32 | ILLUMI | 10 A | Dashboard-Beleuchtung |
| 33 | MAG | 10 A | Magnetkupplung |
| 34 | AUDIO | 15A | Audiosystem |
| 35 | P. SEAT | 30A | Energiesitz |
| 36 | ÖFFNER | 7.5A | Tankdeckelöffner |
| 37 | – – | – – | – – |
| 38 | – – | – – | – – |
| 39 | NEBEL | 15A | Nebellichter |
| 40 | MAIN | 100A (2,3-Liter-Motor) | Zum Schutz aller Stromkreise |
| 40 | MAIN | 120A (3,0-Liter-Motor) | Zum Schutz aller Stromkreise |
ad vertisements
Passagierabteil

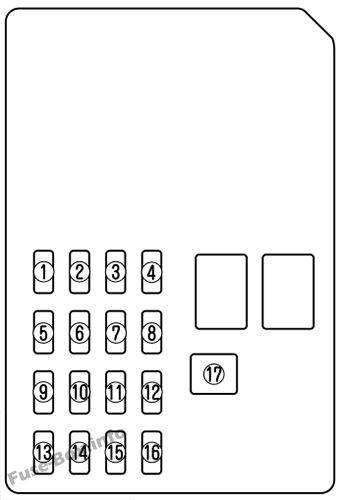

Zuordnung der Sicherungen im Fahrgastraum (2003, 2004)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MOTOR IG | 15A | Motorsteuerungssystem |
| 2 | METER IG | 15A | Kombiinstrument |
| 3 | SITZ | 15A | Sitzwärmer, Heckscheibenentfroster |
| 4 | M.DEF | 7.5A | Spiegelentfroster |
| 5 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 6 | SAS | 15A | ABS-Einheit, SAS-Einheit |
| 7 | ZURÜCK | 5A | Rückfahrscheinwerfer |
| 8 | A / C. | 15A | Heizung |
| 9 | METER ACC | 5A | Kombiinstrument |
| 10 | ZIGARRE | 15A | Feuerzeug |
| 11 | ZIMMER | 15A | Deckenleuchte |
| 12 | – – | – – | – – |
| 13 | SPIEGEL | 5A | Leistungskontrollspiegel, Audiosystem |
| 14 | R.CIGAR | 15A | Zubehörsteckdose |
| 15 | – – | – – | – – |
| 16 | D.LOCK | 30A | Elektrisches Türschloss |
| 17 | – – | – – | – – |
2005
Motorraum
ad vertisements

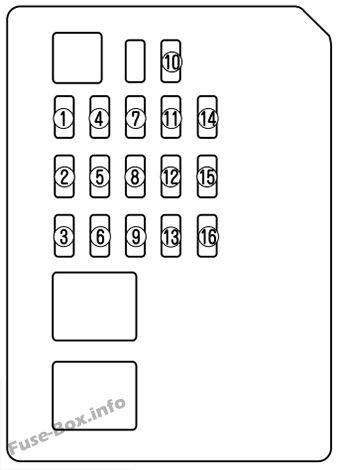

Zuordnung der Sicherungen im Motorraum (2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | SCHONEN | 20A | – – |
| 2 | SCHONEN | 15A | – – |
| 3 | SCHONEN | 10 A | – – |
| 4 | – – | – – | – – |
| 5 | – – | – – | – – |
| 6 | INJ | 15A | Injektor |
| 7 | ENG BAR | 10A (2,3-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 7 | ENG BAR | 15 A (3,0-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 8 | ENG BAR2 (2,3-Liter-Motor) | 15A | O2-Sensor |
| 8 | ENG BB (3,0-Liter-Motor) | 5A | Lüfter |
| 9 | KOPF LR | 10 A | Scheinwerfer-Abblendlicht (rechts) |
| 10 | KOPF LL | 10 A | Scheinwerfer-Abblendlicht (links) |
| 11 | KOPF HL | 10 A | Scheinwerfer-Fernlicht (links) |
| 12 | HEAD HR | 10 A | Scheinwerfer-Fernlicht (rechts) |
| 13 | ETC | 7.5A | Gaspedalstellungssensor |
| 14 | GEFAHR | 10 A | Blinker |
| 15 | HALT | 15A | Bremse / Hupe |
| 16 | TCM | 10 A | TCM |
| 17 | ENG + B. | 7.5A | PCM, TCM |
| 18 | BENZINPUMPE | 15A | Benzinpumpe |
| 19 | IG KEY | 40A | Scheibenwischer und Scheibenwaschanlage, Motorsteuergerät, Feuerzeug |
| 20 | P.WIND | 30A | Elektrischer Fensterheber |
| 21 | – – | – – | – – |
| 22 | – – | – – | – – |
| 23 | IG KEY2 | 30A | Heckwischermotor (einige Modelle), Heizungssteuergerät |
| 24 | GEBLÄSE | 40A | Gebläsemotor |
| 25 | BTN | 40A | Deckenleuchte, elektrisches Türschloss |
| 26 | – – | – – | – – |
| 27 | DEFOG | 40A | Heckscheibenheizung |
| 28 | Abs | 60A | ABS (einige Modelle) |
| 29 | AD FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 29 | FAN2 (3,0-Liter-Motor) | 30A | Lüfter |
| 30 | FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 30 | LÜFTER 1 | 30A | Lüfter |
| 31 | SCHWANZ | 10 A | Rücklichter, Kennzeichenleuchten, Standlichter |
| 32 | ILLUMI | 10 A | Dashboard-Beleuchtung |
| 33 | MAG | 10 A | Magnetkupplung |
| 34 | AUDIO | 15A | Audiosystem |
| 35 | P. SEAT | 30A | Kraftsitz (einige Modelle) |
| 36 | ÖFFNER | 7.5A | Kofferraumöffnermotor (einige Modelle) |
| 37 | – – | – – | – – |
| 38 | Igl (3,0-Liter-Motor) | 15A | CAT SSR |
| 39 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 40 | MAIN | 100A (2,3-Liter-Motor) | Zum Schutz aller Stromkreise |
| 40 | MAIN | 120A (3,0-Liter-Motor) | Zum Schutz aller Stromkreise |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2005)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | MOTOR IG | 15A | Motorsteuerungssystem |
| 2 | METER IG | 15A | Kombiinstrument |
| 3 | SITZ | 15A | Sitzwärmer (einige Modelle), Heckscheibenentfroster |
| 4 | M.DEF | 7.5A | Spiegelentfroster |
| 5 | WISCHER | 20A | Scheibenwischer und Unterlegscheibe |
| 6 | SAS | 15 | ABS-Einheit (einige Modelle), SAS-Einheit |
| 7 | – – | – – | – – |
| 8 | A / C. | 15A | Heizung |
| 9 | METER ACC | 5A | Auto Light Off-Einheit |
| 10 | ZIGARRE | 15A | Feuerzeug |
| 11 | ZIMMER | 15A | Deckenleuchte |
| 12 | R.WIP | 10 A | Heckwischer (einige Modelle) |
| 13 | SPIEGEL | 5A | Leistungskontrollspiegel, Audiosystem |
| 14 | R.CIGAR | 15A | Zubehörsteckdose |
| 15 | – – | – – | – – |
| 16 | D.LOCK | 30A | Elektrisches Türschloss |
| 17 | – – | – – | – – |
2006, 2007, 2008
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2006, 2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | SCHONEN | – – | – – |
| 2 | SCHONEN | – – | – – |
| 3 | SCHONEN | – – | – – |
| 4 | M.DEF | 7.5A | Spiegelentfroster (Einige Modelle) |
| 5 | – – | – – | – – |
| 6 | INJ | 15A | Injektor |
| 7 | ENG BAR | 10A (2,3-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 7 | ENG BAR | 15A (3,0-Liter-Motor) | Luftmengenmesser, AGR-Steuerventil |
| 8 | – (2,3-Liter-Motor) | – – | – – |
| 8 | ENG BB (3,0-Liter-Motor) | 5A | Lüfter |
| 9 | KOPF LR | 15A | Scheinwerfer-Abblendlicht (rechts) |
| 10 | KOPF LL | 15A | Scheinwerfer-Abblendlicht (links) |
| 11 | KOPF HL | 10 A | Scheinwerfer-Fernlicht (links) |
| 12 | HEAD HR | 10 A | Scheinwerfer-Fernlicht (rechts) |
| 13 | ETC | 7.5A | Gaspedalstellungssensor |
| 14 | GEFAHR | 10 A | Blinker |
| 15 | HALT | 20A | Bremse / Hupe |
| 16 | TCM | 15A (2,3-Liter-Motor) | TCM |
| 16 | TCM | 10A (2,3-Liter-Motor) | TCM |
| 17 | ENG + B. | 7.5A | PCM, TCM |
| 18 | BENZINPUMPE | 15A | Benzinpumpe |
| 19 | IGKEY1 | 30A | Motorsteuergerät, Feuerzeug |
| 20 | P.WIND | 30A | Elektrischer Fensterheber |
| 21 | – – | – – | – – |
| 22 | DRL | 20A | DRL |
| 23 | – – | – – | – – |
| 24 | GEBLÄSE | 40A | Gebläsemotor |
| 25 | BTN | 40A | Deckenleuchte. Elektrisches Türschloss |
| 26 | IG KEY2 | 40A | Heckwischermotor (einige Modelle), Heizungssteuergerät, Scheibenwischer und Unterlegscheibe |
| 27 | DEFOG | 40A | Heckscheibenheizung |
| 28 | Abs | 60A | ABS (einige Modelle) |
| 29 | AD FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 29 | FAN2 (3,0-Liter-Motor) | 30A | Lüfter |
| 30 | FAN (2,3-Liter-Motor) | 30A | Lüfter |
| 30 | LÜFTER 1 | 30A | Lüfter |
| 31 | SCHWANZ | 10 A | Rücklichter, Kennzeichenleuchten, Standlichter |
| 32 | ILLUMI | 10 A | Dashboard-Beleuchtung |
| 33 | MAG | 10 A | Magnetkupplung |
| 34 | AUDIO | 15A | Audiosystem |
| 35 | P. SEAT | 30A | Kraftsitz (einige Modelle) |
| 36 | ÖFFNER | 7.5A | Kofferraumöffnermotor (einige Modelle) |
| 37 | – – | – – | – – |
| 38 | – (2,3-Liter-Motor) | – – | – – |
| 38 | IGI (3,0-Liter-Motor) | 15A | CAT SSR |
| 39 | NEBEL | 15A | Nebelscheinwerfer (einige Modelle) |
| 40 | MAIN | 120A | Zum Schutz aller Stromkreise |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2006, 2007, 2008)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | ZIGARRE | 15 A. | Zubehörsteckdose |
| 2 | MOTOR IG | 15 A. | Motorsteuerungssystem |
| 3 | A / C. | 10 A | Heizung |
| 4 | SPIEGEL | 5 A. | Leistungskontrollspiegel |
| 5 | SAS | 10 A | ABS-Einheit, SAS-Einheit |
| 6 | SITZ | 15 A. | Sitzwärmer (einige Modelle) |
| 7 | METER ACC | 5 A. | Audio-Licht aus Gerät |
| 8 | METER IG | 15 A. | Kombiinstrument |
| 9 | R.WIP | 10 A | Heckwischer (einige Modelle) |
| 10 | D.LOCK | 30 A. | Elektrische Türschlösser |
| 11 | R.CIGAR | 15 A. | Zubehörsteckdose |
| 12 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 13 | ZIMMER | 15 A. | Deckenleuchte |
| 14 | SCHONEN | – – | – – |
| 15 | SCHONEN | – – | – – |
| 16 | SCHONEN | – – | – – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Mazda 6 GG1?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Mazda Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
