In diesem Artikel betrachten wir den Mazda 6 (GH1) der zweiten Generation, der von 2007 bis 2012 hergestellt wurde. Hier finden Sie Sicherungskastendiagramme des Mazda 6 2009, 2010, 2011 und 2012 sowie Informationen zur Position der Sicherungsfelder im Inneren das Auto, und lernen Sie die Zuordnung jeder Sicherung (Sicherungslayout).
Sicherungslayout Mazda6 2009-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mazda 6 sind die Sicherung Nr. 11 „P.OUTLET / CIGAR“ im Sicherungskasten des Fahrgastraums und die Sicherung Nr. 8 „P.OUTLET (R)“ im Sicherungskasten des Motorraums.
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der Fahrerseite.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.
Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

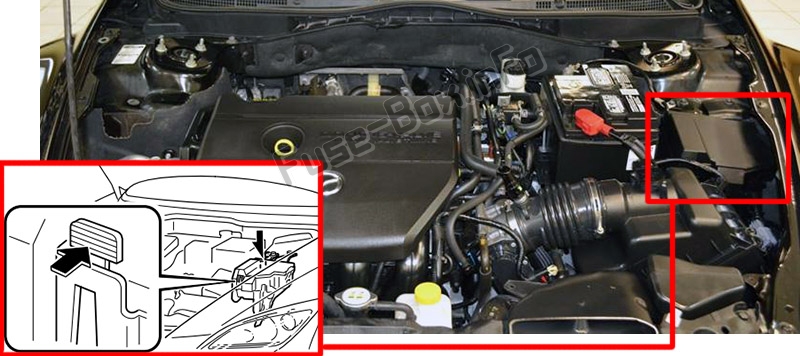

Motorraum
ad vertisements
Sicherungskastendiagramme
2009, 2010
Motorraum

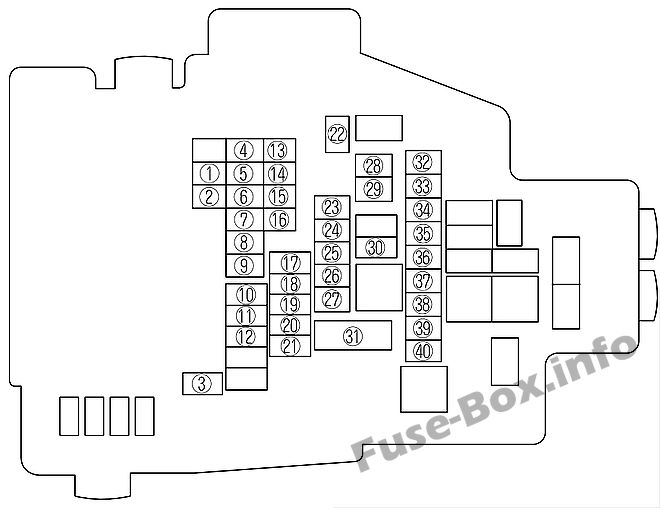

Zuordnung der Sicherungen im Motorraum (2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | M.DEF | 10 A | Spiegelentfroster (Einige Modelle) |
| 2 | ST SIG | 5 A. | Starter Sig |
| 3 | ABS SOL | 30 A. | ABS, DSC (einige Modelle) |
| 4 | P.WIND (P) | 25 A. | Elektrischer Fensterheber |
| 5 | P. SEAT (P) | 30 A. | Kraftsitz (einige Modelle) |
| 6 | SONNENDACH | 15 A. | Schiebedach (einige Modelle) |
| 7 | SCHWANZ | 15 A. | BCM, Rückleuchte |
| 8 | P.OUTLET (R) | 15 A. | Zubehörsteckdosen |
| 9 | AUDIO | 30 A. | Audiosystem (Modell mit Bose Sound System) |
| 10 | ABS-MOTOR | 60 A. | ABS, DSC (einige Modelle) |
| 11 | P.WIND (D) | 40 A. | Elektrischer Fensterheber |
| 12 | DEFOG | 40 A. | Heckscheibenheizung |
| 13 | SITZWÄRME | 20 A. | Sitzwärme |
| 14 | A / C. | 10 A | Klimaanlage |
| 15 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 16 | Gebläse 2 | 15 A. | Gebläsemotor |
| 17 | VENTILATOR | 60 A. | Lüfter |
| 18 | P. SEAT (D) | 30 A. | Kraftsitz (einige Modelle) |
| 19 | BTN | 30 A. | Zum Schutz verschiedener Stromkreise |
| 20 | IG KEY2 | 40 A. | System starten |
| 21 | GEBLÄSE | 40 A. | Gebläsemotor |
| 22 | BENZINPUMPE | 25 A. | Benzinpumpe |
| 23 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 24 | EGI INJ | 15 A. | Injektor |
| 25 | PCM | 10 A | Motorsteuerungssystem |
| 26 | MOTOR | 10 A (2,5-Liter-Motor) | Motorsteuerungssystem |
| 26 | MOTOR | 20 A (3,7-Liter-Motor) | Motorsteuerungssystem |
| 27 | ICH G | 20 A. | Zum Schutz verschiedener Stromkreise |
| 28 | TCM | 20 A. | TCM (einige Modelle) |
| 29 | ESCL | 10 A | Elektronisches Lenkschloss |
| 30 | IG KEY1 | 40 A. | Zum Schutz verschiedener Stromkreise |
| 31 | MAIN | 125 A. | Zum Schutz aller Stromkreise |
| 32 | DRL | 20 A. | DRL (einige Modelle) |
| 33 | GEFAHR | 10 A | Warnblinker |
| 34 | ENG + B. | 10 A | PCM |
| 35 | HALT | 10 A | Bremslichter |
| 36 | HORN | 15 A. | Horn |
| 37 | KOPF HI RH | 15 A. | Scheinwerfer-Fernlicht (rechts) |
| 38 | KOPF LO RH | 10 A | Scheinwerfer-Abblendlicht (rechts) |
| 39 | KOPF HI LH | 15 A. | Scheinwerfer-Fernlicht (links) |
| 40 | KOPF LO LH | 10 A | Scheinwerfer-Abblendlicht (links) |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2009, 2010)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.WIND | 30 A. | Elektrischer Fensterheber |
| 2 | METER IG | 15 A. | Zum Schutz verschiedener Stromkreise |
| 3 | ILLUMI | 7,5 A. | BCM, Beleuchtung |
| 4 | SPIEGEL | 5 A. | Leistungskontrollspiegel |
| 5 | SAS | 5 A. | Airbag, ABS |
| 6 | – – | – – | – – |
| 7 | INT, LOCK / SHIFT | 5 A. | AT Shift (Einige Modelle) |
| 8 | – – | – – | – – |
| 9 | ER GEHT | 5 A. | Leistungskontrollspiegel |
| 10 | A / C. | 10 A | Klimaanlage |
| 11 | P.OUTLET / ZIGARRE | 15 A. | Leichter (einige Modelle) |
| 12 | D. LOOOK | 25 A. | BCM, Türschlossmotor |
| 13 | MOTOR IG | 15 A. | Motorsteuerungssystem |
| 14 | WISCHER | 25 A. | Scheibenwischer und Unterlegscheibe |
| 15 | ZIMMER | 15 A. | Innenbeleuchtung |
| 16 | SCHONEN | – – | – – |
| 17 | SCHONEN | – – | – – |
| 18 | SCHONEN | – – | – – |
