In diesem Artikel betrachten wir den Mazda 6 der dritten Generation (GJ1, GL), der von 2013 bis heute erhältlich ist. Hier finden Sie Sicherungskastendiagramme des Mazda 6 2013, 2014, 2015, 2016, 2017, 2018, 2019 und 2020 , Informationen zur Position der Sicherungsbleche im Fahrzeug sowie Informationen zur Zuordnung der einzelnen Sicherungen (Sicherungslayout) ).
der Inhalt
Sicherungslayout Mazda6 2013-2020
Sicherungen des Zigarettenanzünders (Steckdose): Nr. 9 „F.OUTLET“ („R.OUTLET1“ seit 2018), Nr. 14 (seit 2018) „R.OUTLET2“ im Sicherungskasten des Fahrgastraums und Sicherung Nr. 52 „R. OUTLET2 “(„ OUTLET “seit 2018) im Sicherungskasten des Motorraums.
Position des Sicherungskastens
Wenn das elektrische System nicht funktioniert, überprüfen Sie zuerst die Sicherungen auf der linken Seite.
Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine normal sind, überprüfen Sie den Sicherungsblock unter der Motorhaube.

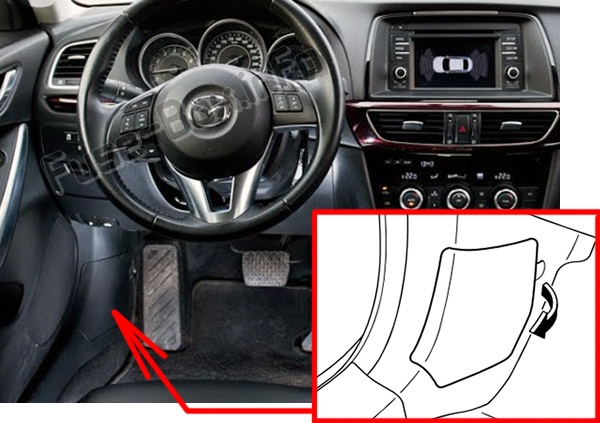

Passagierabteil
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs.

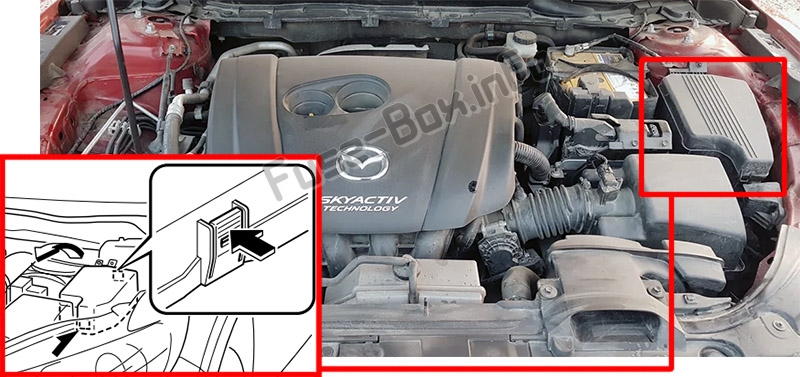

Motorraum
Sicherungskastendiagramme
2013, 2014, 2015
Motorraum
ad vertisements

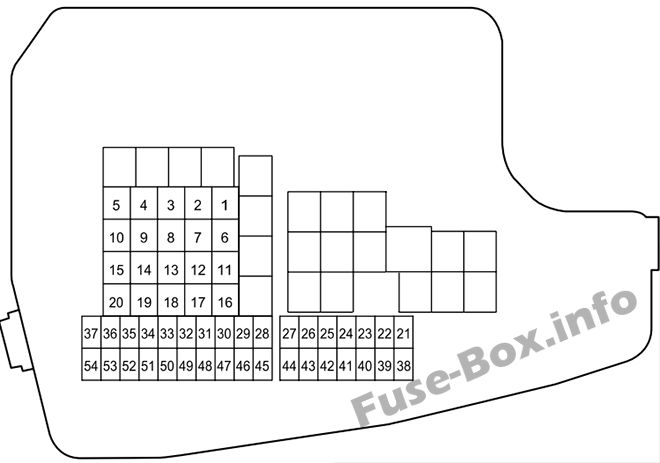

Zuordnung der Sicherungen im Motorraum (2013, 2014, 2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | 40 A. | – – |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DC DC DE | 40 A. | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DC DC REG | 30 A. | – – |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer (links) (mit Xenon-Fusionsscheinwerfern), Abblendlicht (links) (mit Halogenscheinwerfern) |
| 24 | H / L LOW R. | 15 A. | Abblendlicht (rechts) (mit Halogenscheinwerfern) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle) |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | – – |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Diebstahlschutzsystem (einige Modelle) |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | HID R. | 15 A. | Scheinwerfer (rechts) (Mit Xenon-Fusionsscheinwerfern) |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | GLOW SIG | 5 A. | – – |
| 40 | METER2 | 7,5 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | 25 A. | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | KRAFTSTOFFPUMPE2 | 25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker. Blinker / Seitenmarkierungsleuchten vorne, Standlichter |
| 51 | DRL | 15 A. | Tagfahrlicht (einige Modelle) |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements
Passagierabteil

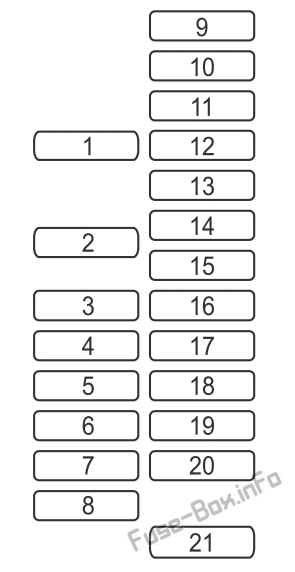

Zuordnung der Sicherungen im Fahrgastraum (2013, 2014, 2015)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 3 | R.OUTLET3 | 15 A. | – – |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | Sitzgewichtssensor (einige Modelle) |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 18 | – – | – – | – – |
| 19 | – – | – – | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 21 | P.SEAT P. | 30 A. | Kraftsitz (einige Modelle) |
2016
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | 40 A. | – – |
| 5 | P. FENSTER 1 | 30 A. | – – |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 8 | EVVT | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DC DC DE | 40 A. | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (links) |
| 13 | AUDIO | 40 A. | Audiosystem |
| 14 | EPB R. | 20 A. | Elektrische Feststellbremse (rechts) |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DC DC REG | 30 A. | Zum Schutz verschiedener Stromkreise (einige Modelle) |
| 21 | ENGINE.IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 24 | H / L LOW R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle) |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | Transaxle-Steuerungssystem (einige Modelle) |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R.WIPER | 15 A. | Diebstahlschutzsystem (einige Modelle) |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | HID R. | 15 A. | – – |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | GLOW SIG | 5 A. | – – |
| 40 | METER2 | 7,5 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System (einige Modelle) |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | 25 A. | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | KRAFTSTOFFPUMPE2 | 25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker, Blinker / Seitenmarkierungsleuchten vorne, Standlichter |
| 51 | DRL | 15 A. | Tagfahrlicht (einige Modelle) |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements
Passagierabteil

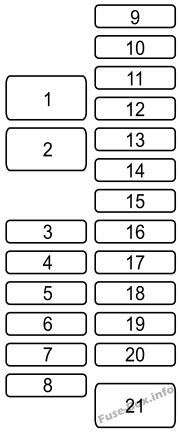

Zuordnung der Sicherungen im Fahrgastraum (2016)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 3 | R.OUTLET3 | 15 A. | – – |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | – – |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 18 | R.SEAT W. | 20 A. | Sitzwärmer (einige Modelle) |
| 19 | R.SHADE | 7,5 A. | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 21 | P.SEAT P. | 30 A. | Kraftsitz (einige Modelle) |
2017
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | FAN GE HINZUFÜGEN | 30 A. | Lüfter |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR | 30 A. | Motorsteuerungssystem |
| 4 | FAN DE | 40 A. | – – |
| 5 | P. FENSTER 1 | 30 A. | – – |
| 6 | – – | – – | – – |
| 7 | FAN DE HINZUFÜGEN | 40 A. | – – |
| 8 | EVVT SCR1 | 20 A. | Motorsteuerungssystem |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DCDC DE | 40 A. | – – |
| 11 | FAN GE | 30 A. | Lüfter |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (links) |
| 13 | AUDIO | 40 A. | Audiosystem |
| 14 | EPB R. | 20 A. | Elektrische Feststellbremse (rechts) |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | HEIZUNG | 40 A. | Klimaanlage |
| 20 | DC DC REG | 30 A. | – – |
| 21 | MOTOR. IG1 | 7,5 A. | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L HID L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 24 | H / L LOW R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 25 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle), Zündschalter |
| 29 | H / SAUBER | 20 A. | – – |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | – – |
| 32 | HALT | 10 A | Bremslichter |
| 33 | R. WIPER | 15 A. | Diebstahlschutzsystem (einige Modelle) |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | HID R ST. HEIZUNG | 15 A. | Beheiztes Lenkrad (einige Modelle) |
| 36 | NEBEL | 15 A. | Nebelscheinwerfer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 A. | Audiosystem |
| 39 | GLOW SIG | 5 A. | – – |
| 40 | METER2 | 7,5 A. | – – |
| 41 | METER1 | 10 A | Kombiinstrument |
| 42 | SRS1 | 7,5 A. | Airbag |
| 43 | BOSE | 25 A. | Modell mit Bose Sound System |
| 44 | AUDIO1 | 15 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem |
| 47 | KRAFTSTOFF WARM | 25 A. | – – |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | KRAFTSTOFFPUMPE2 SCR2 | 25 A. | – – |
| 50 | GEFAHR | 25 A. | Warnblinker, Blinker / Seitenmarkierungsleuchten vorne, Standlichter |
| 51 | DRL | 15 A. | Tagfahrlicht (einige Modelle) |
| 52 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 53 | HORN | 15 A. | Horn |
| 54 | ZIMMER | 15 A. | Deckenleuchte |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2017)
| № | BESCHREIBUNG | AMP-BEWERTUNG | GESCHÜTZTE KOMPONENTE |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Kraftsitz (einige Modelle) |
| 2 | P.WINDOW3 | 30 A. | Elektrische Fensterheber (einige Modelle) |
| 3 | R.OUTLET3 | 15 A. | – – |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | – – |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer (einige Modelle) |
| 8 | SCHIEBEDACH | 10 A | Schiebedach (einige Modelle) |
| 9 | F.OUTLET | 15 A. | Zubehörsteckdosen |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | R.OUTLET1 | 15 A. | – – |
| 12 | – – | – – | – – |
| 13 | – – | – – | – – |
| 14 | – – | – – | – – |
| 15 | – – | – – | – – |
| 16 | – – | – – | – – |
| 17 | M.DEF | 7,5 A. | Mirror Defogger (Einige Modelle) |
| 18 | R.SEAT W. | 20 A. | Sitzwärmer (einige Modelle) |
| 19 | R.SHADE | 7,5 A. | – – |
| 20 | AT IND | 7,5 A. | AT-Schaltanzeige (einige Modelle) |
| 21 | P.SEAT P. | 30 A. | Kraftsitz (einige Modelle) |
2018, 2019, 2020
Motorraum
ad vertisements
Zuordnung der Sicherungen im Motorraum (2018, 2019, 2020)
| № | Name | Amp Rating | Geschützte Komponente |
|---|---|---|---|
| 1 | AUDIO DCDC REG |
30 A. | 2018: Audiosystem (einige Modelle), Zum Schutz verschiedener Schaltkreise 2019-2020: Audiosystem |
| 2 | IG2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR ENG. SUB |
30 A. | Motorsteuerungssystem (einige Modelle) |
| 4 | SCR1 EVVT | 20 A. | Motorsteuerungssystem (einige Modelle) |
| 5 | P. FENSTER 1 | 30 A. | Elektrische Fensterheber |
| 6 | IG1 2 | 30 A. | Zum Schutz verschiedener Stromkreise |
| 7 | – – | – – | – – |
| 8 | FAN DE HINZUFÜGEN | 50 A. | Lüfter (einige Modelle) |
| 9 | DEFOG | 40 A. | Heckscheiben-Defogger |
| 10 | DCDC DE | 40 A. | Zum Schutz verschiedener Stromkreise (einige Modelle) |
| 11 | EPB R. | 20 A. | Elektrische Feststellbremse (EPB) (rechts) |
| 12 | EPB L. | 20 A. | Elektrische Feststellbremse (EPB) (links) |
| 13 | KABINE. + B. | 50 A. | Zum Schutz verschiedener Stromkreise |
| 14 | FAN GE | 30 A. | Lüfter (einige Modelle) |
| 15 | ENG.MAIN | 40 A. | Motorsteuerungssystem |
| 16 | ABS / DSC M. | 50 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | HEIZUNG | 40 A. | Klimaanlage |
| 18 | WISCHER | 20 A. | Scheibenwischer und Unterlegscheibe |
| 19 | FAN DE | 50 A. | Lüfter (einige Modelle) |
| 20 | FAN GE HINZUFÜGEN | 30 A. | Lüfter (einige Modelle) |
| 21 | MOTOR3 | 15 A. | Motorsteuerungssystem |
| 22 | MOTOR2 | 15 A. | Motorsteuerungssystem |
| 23 | AUDIO2 | 7,5 A. | Audiosystem |
| 24 | METER2 | 10 A | 2018: Kombiinstrument (einige Modelle) 2019-2020: Nicht verwendet |
| 25 | SRS1 | 7,5 A. | Airbag |
| 26 | METER 1 | 10 A | Kombiinstrument |
| 27 | MOTOR IG1 | 7,5 A. | Motorsteuerungssystem |
| 28 | BEIM | 15 A. | Transaxle-Steuerungssystem (einige Modelle), Zündschalter |
| 29 | H / SAUBER | 20 A. | 2018: Scheinwerferwaschanlage (einige Modelle) 2019-2020: Nicht verwendet |
| 30 | A / C. | 7,5 A. | Klimaanlage |
| 31 | BEI PUMPE | 15 A. | 2018: Transaxle-Steuerungssystem (einige Modelle) 2019-2020: Nicht verwendet |
| 32 | HORN | 15 A. | Horn |
| 33 | R. WIPER | 15 A. | 2018: Heckscheibenwischer (einige Modelle), Diebstahlschutzsystem (einige Modelle) 2019-2020: Diebstahlschutzsystem |
| 34 | H / L HI | 20 A. | Fernlicht des Scheinwerfers |
| 35 | – – | – – | – – |
| 36 | WISCHER. DEI | 20 A. | Enteiser für Scheibenwischer (einige Modelle) |
| 37 | ENG. + B. | 7,5 A. | Motorsteuerungssystem |
| 38 | H / L LOW L. | 15 A. | Scheinwerfer Abblendlicht (links) |
| 39 | GLOW SIG | 5 A. | 2018: Motorsteuerungssystem (einige Modelle) 2019-2020: Nicht verwendet |
| 40 | MOTOR 1 MOTOR4 | 15 A. | Motorsteuerungssystem |
| 41 | C / U IG1 | 15 A. | 2018: Zum Schutz verschiedener Stromkreise 2019-2020: Motorsteuerungssystem |
| 42 | ST.HEATER | 15 A. | Beheiztes Lenkrad (einige Modelle) |
| 43 | – – | – – | – – |
| 44 | AUDIO 1 | 25 A. | Audiosystem |
| 45 | ABS / DSC S. | 30 A. | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | BENZINPUMPE | 15 A. | Kraftstoffsystem (einige Modelle) |
| 47 | KRAFTSTOFF WARM | 25 A. | Kraftstoffwärmer (einige Modelle) |
| 48 | SCHWANZ | 15 A. | Rücklichter, Kennzeichenleuchten |
| 49 | SCR2 FUEL PUMP2 |
25 A. | 2018: Motorsteuerungssystem (einige Modelle) 2019-2020: Kraftstoffsystem (einige Modelle) |
| 50 | GEFAHR | 25 A. | 2018: Warnblinker, Fahrtrichtungsanzeiger, Positionsanzeiger. 2019-2020: Warnblinker, Blinker / Seitenmarkierungsleuchten vorne, Standlichter |
| 51 | H / L LOW R. | 15 A. | Scheinwerfer Abblendlicht (rechts) |
| 52 | AUSLAUF | 25 A. | 2018: Nicht verwendet 2019-2020: Zubehörsteckdosen |
| 53 | HALT | 10 A | 2018: Bremslichter, Nebelschlussleuchten (einige Modelle) 2019-2020: Bremslichter |
| 54 | ZIMMER | 25 A. | 2018: Zum Schutz verschiedener Stromkreise 2019-2020: Deckenleuchte |
ad vertisements
Passagierabteil
Zuordnung der Sicherungen im Fahrgastraum (2018, 2019, 2020)
| № | Name | Amp Rating | Geschützte Komponente |
|---|---|---|---|
| 1 | P.SEAT D. | 30 A. | Energiesitz |
| 2 | P. SEAT P1 | 30 A. | Energiesitz |
| 3 | R.SEAT W1 | 20 A. | Sitzwärmer |
| 4 | P.WINDOW2 | 25 A. | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 A. | 2018: Elektrisches Lenkschloss 2019-2020: Nicht verwendet |
| 6 | D.LOCK | 25 A. | Elektrische Türschlösser |
| 7 | SITZ WARM | 20 A. | Sitzwärmer |
| 8 | SCHIEBEDACH | 10 A | Schiebedach |
| 9 | R.OUTLET1 | 15 A. | 2018: Zubehörsteckdosen 2019-2020: Nicht verwendet |
| 10 | SPIEGEL | 7,5 A. | Leistungskontrollspiegel |
| 11 | AT IND | 7,5 A. | AT-Schaltanzeige |
| 12 | INNENRAUM1 | 15 A. | Zum Schutz verschiedener Stromkreise |
| 13 | INNENRAUM2 | 10 A | 2018: Zum Schutz verschiedener Stromkreise 2019-2020: Deckenleuchte |
| 14 | R.OUTLET2 | 15 A. | Zubehörsteckdosen |
| 15 | USB | 7,5 A. | USB-Steckdose |
| 16 | SCR3 | 15 A. | 2018: Motorsteuerungssystem 2019-2020: Nicht verwendet |
| 17 | SCR4 | 15 A. | 2018: Motorsteuerungssystem 2019-2020: Nicht verwendet |
| 18 | AUDIO3 | 15 A. | Audiosystem |
| 19 | R.SHADE | 7,5 A. | 2018: Sonnenschutz hinten 2019-2020: Nicht verwendet |
| 20 | M.DEF | 7,5 A. | Spiegel Defogger |
| 21 | – – | – – | – – |
